液压控制单元 - 制动 ((拆卸和更换))

校正代码 3310010102 FRT 1.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-04-10: 添加了不同制动钳的扭矩值。
Informational PurposesAn informational icon, calling your attention
本程序适用于在北美以外地区生产的车辆。

安装

  1. 安装制动液压控制单元 (HCU),然后在排放制动钳前先返回当前程序。请参阅 液压控制单元 - 制动 ((拆卸和安装))
  2. 重新安装车辆固件。请参阅 软件重新安装 - 触摸屏
  3. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox 3(连接和断开)
  4. 清洁制动液储液罐通风盖周围的区域,然后拆下此盖。
  5. 在排放器储液罐中添加清洁的制动液至最高液位。
  6. 在储液罐中添加清洁的制动液至最大液位。
  7. 将压力排放器适配器安装到车辆制动液储液罐上。
  8. 将电源连接到排放器工具,然后开启排放器工具。
  9. 将制动液排放储液罐压力设置为 30 PSI,然后将制动液排放储液罐连接到制动液排放适配器。
  10. 排放左前制动钳内侧阀门。
    1. 拆下左前制动钳内侧排放阀盖,然后安装液体收集器。
    2. 打开内侧排放阀,观察制动液从制动钳中流出。
    3. 在 Toolbox 中,点击Actions/Autodiag选项卡,然后搜索 "Bleed FL"。
    4. 点击PROC_ESP_FRONT-L-REAR-R_BRAKE-BLEEDvia Toolbox: (link),再点击Run,然后等待例行程序完成。
    5. 泵停止运行后关闭排放阀。
    6. 请确保储液罐没有排空,集液瓶也没有溢流。
    7. 重复第10.b步至第10.f步,直至制动钳中流出不带气泡的清洁液体。
    8. 取走液体收集器,然后紧固左前制动钳排放阀并安装阀盖。

      Mando 制动钳

      10 Nm (7.4 lbs-ft)

      Hitachi 制动钳

      12 Nm (8.8 lbs-ft)

      Brembo 制动钳

      18.5 Nm (13.6 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      TIp
      推荐使用以下工具:
      • 11 毫米套筒
  11. 排放右前制动钳内侧阀门。
    1. 拆下右前制动钳内侧排放阀盖,然后安装液体收集器。
    2. 打开内侧排放阀,观察制动液从制动钳中流出。
    3. 在 Toolbox 中,点击Actions/Autodiag选项卡,然后搜索 "Bleed RH"。
    4. 点击PROC_ESP_FRONT-R-REAR-L_BRAKE-BLEEDvia Toolbox: (link),再点击Run,然后等待例行程序完成。
    5. 泵停止运行后关闭排放阀。
    6. 请确保储液罐没有排空,集液瓶也没有溢流。
    7. 重复第11.b步至第11.f步,直至制动钳中流出不带气泡的清洁液体。
    8. 取走液体收集器,然后紧固右前制动钳排放阀并安装阀盖。

      Mando 制动钳

      10 Nm (7.4 lbs-ft)

      Hitachi 制动钳

      12 Nm (8.8 lbs-ft)

      Brembo 制动钳

      18.5 Nm (13.6 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      TIp
      推荐使用以下工具:
      • 11 毫米套筒
  12. 排空右后制动钳。
    1. 拆下右后制动钳排放阀盖,然后安装液体收集器。
    2. 打开排放阀,观察制动液从制动钳中流出。
    3. 在 Toolbox 中,点击Actions/Autodiag选项卡,然后搜索 "Bleed"。
    4. 点击PROC_ESP_FRONT-L-REAR-R_BRAKE-BLEEDvia Toolbox: (link),再点击Run,然后等待例行程序完成。
    5. 泵停止运行后关闭排放阀。
    6. 请确保储液罐没有排空,集液瓶也没有溢流。
    7. 重复第12.b步至第12.f步,直至制动钳中流出不带气泡的清洁液体。
    8. 取走液体收集器,然后紧固右后制动钳排放阀并安装阀盖。
      10 Nm (7.4 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      TIp
      推荐使用以下工具:
      • 11 毫米套筒
  13. 排空左后制动钳。
    1. 拆下左后制动钳排放阀盖,然后安装液体收集器。
    2. 打开排放阀,观察制动液从制动钳中流出。
    3. 在 Toolbox 中,点击Actions/Autodiag选项卡,然后搜索 "Bleed LR"。
    4. 点击PROC_ESP_FRONT-R-REAR-L_BRAKE-BLEEDvia Toolbox: (link),再点击Run,然后等待例行程序完成。
    5. 泵停止运行后关闭排放阀。
    6. 请确保储液罐没有排空,集液瓶也没有溢流。
    7. 重复第13.b步至第13.f步,直至制动钳中流出不带气泡的清洁液体。
    8. 取走液体收集器,然后紧固左后制动钳排放阀并安装阀盖。
      10 Nm (7.4 lbs-ft)
      Informational PurposesAn informational icon, calling your attention
      TIp
      推荐使用以下工具:
      • 11 毫米套筒
  14. 关闭阀门并将制动压力排放器套件从车辆上拆下。
  15. 检查制动液液位并根据需要加满。
  16. 安装制动储液罐检修盖。
  17. 将吸收性材料从制动助力器总成和储液罐区域下方取走。
  18. 通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式):
    1. TEST-SELF_BRAKE_X_DPB-ESP-CORNER-STIFFNESS-TESTvia Toolbox: (link)via Service Mode Plus:
      • chassis ➜ DPB Post Replacement ➜ Corner Stiffness Test
      • chassis ➜ ESP Post Replacement ➜ Corner Stiffness Test
      Informational PurposesAn informational icon, calling your attention

      如果测试因发生泄漏而失败,请找到导致泄漏的根本原因并予以解决。

      如果测试因刚度不足而失败,请在出现问题的制动钳上执行制动液排放程序。

      如果在出现问题的制动钳上执行完制动液排放程序后测试依然失败,请继续执行博世制动液排气/冲洗 (Maintenance)程序。

    2. TEST-SELF_DPB_LEAKAGE-AND-AIR-MONITORINGvia Toolbox: (link)via Service Mode Plus: chassis ➜ DPB Post Replacement ➜ Leakage and Air Monitoring Test
      Informational PurposesAn informational icon, calling your attention
      如果例行程序失败,请执行博世制动液排气/冲洗 (Maintenance)
      Informational PurposesAn informational icon, calling your attention
      通过触摸屏执行本例行程序的方法: Chassis > Procedures > DPB Post Replacement > Leakage and Air Monitoring Test
  19. 将制动踏板压下几次以确认感觉和操作正常。
  20. 退出“维护模式”或断开笔记本电脑(如适用)(请参阅0005 - 维护模式)。
  21. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前(拆卸和更换)
  22. 安装所有四个轮毂。请参阅 轮毂总成(拆卸和安装)
  23. 安装前备箱储物单元请参阅 前备箱储物单元(拆卸和更换)
  24. 安装HEPA 空调滤清器总成。请参阅 HEPA 滤芯 ((拆卸和更换))

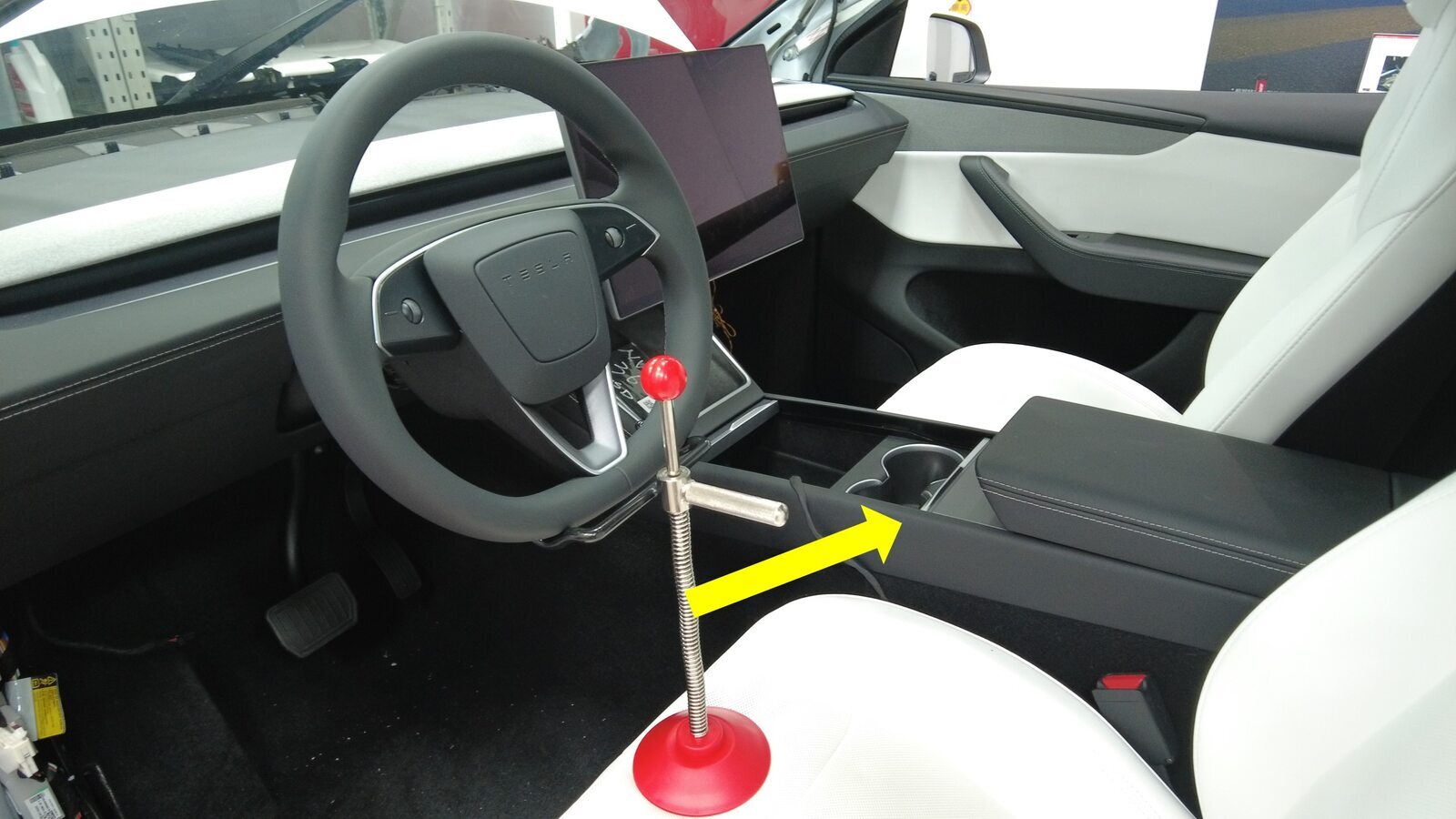

  25. 拆卸方向盘托架。
  26. 升起 LH 前车窗并关闭 LH 前车门。
  27. 将车辆从举升机上移走。
  28. 进行道路测试,确保制动踏板触感及制动性能正常。
    Informational PurposesAn informational icon, calling your attention
    将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
