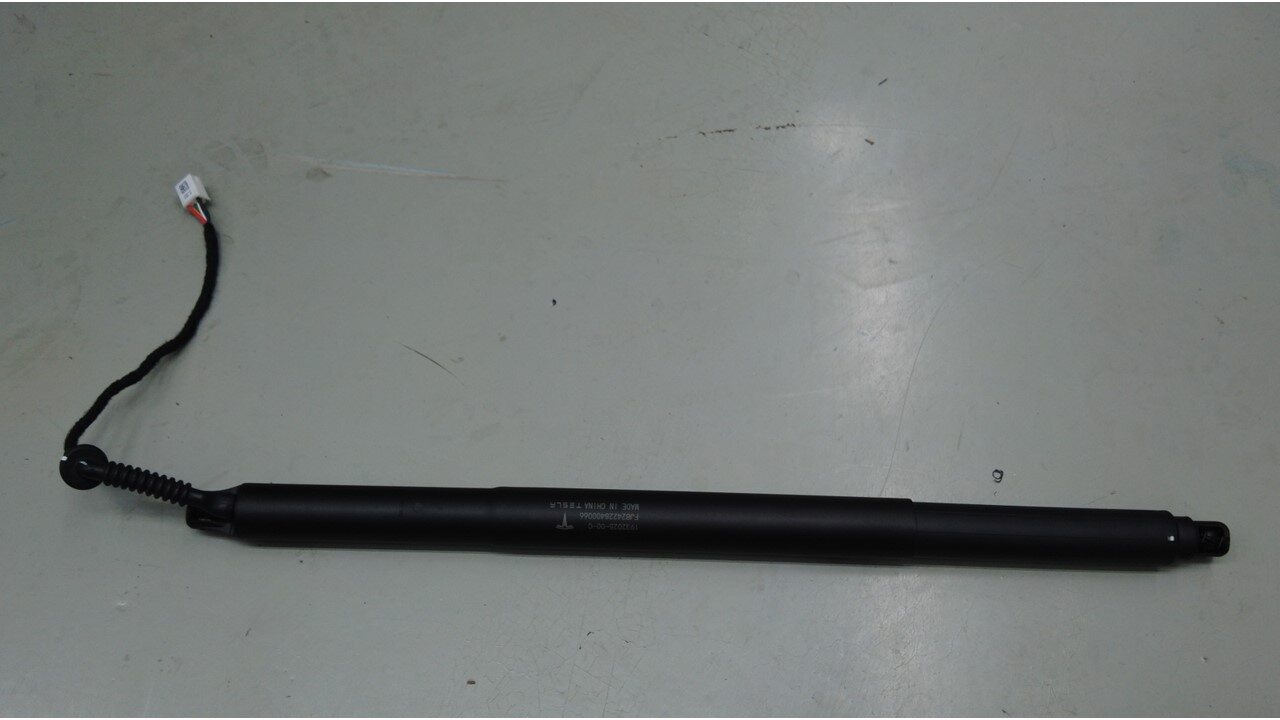

掀背车门电动撑杆 - 左 ((拆卸和更换))

校正代码 1133050702 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080562-00-A - 伸缩式前备箱盖支撑杆

拆卸

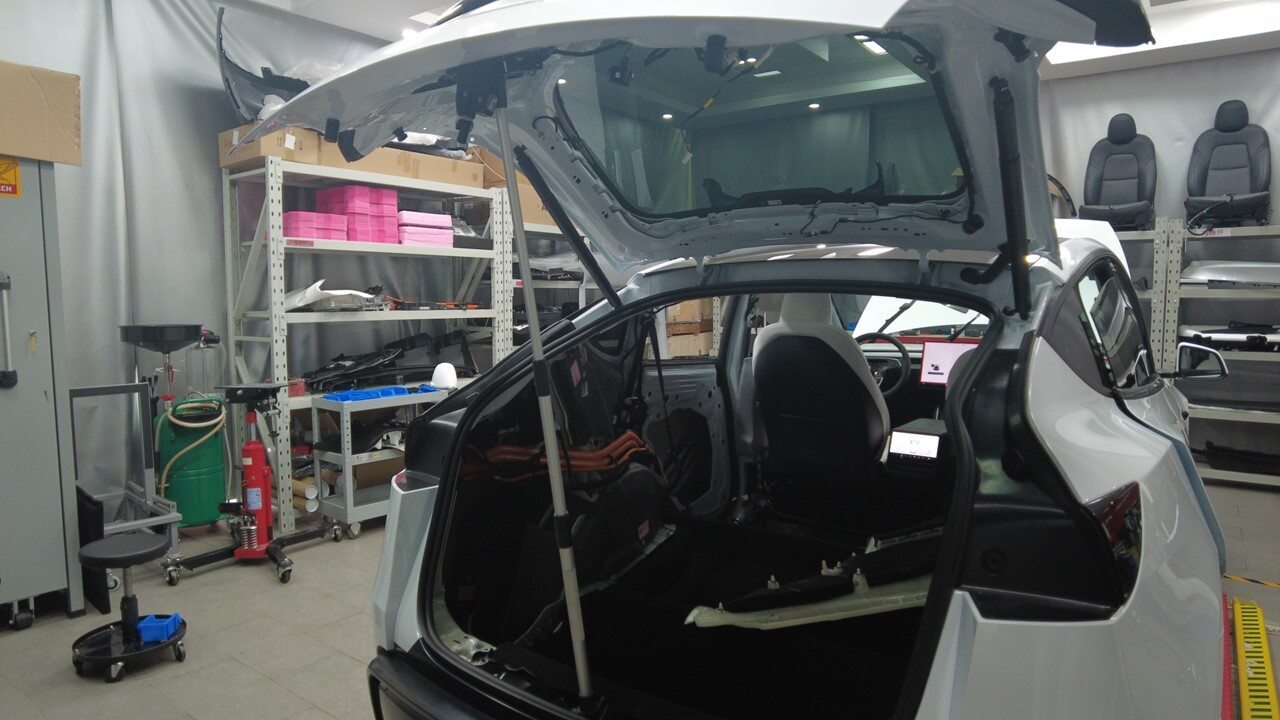

  1. 打开掀背尾门并用伸缩式前备箱盖支撑杆将其撑起。
  2. 拆下后顶篷面板。请参阅后车顶篷 ((拆卸和更换))
  3. 小心地降下顶篷总成左后部,以便接触电动支撑杆连接器。

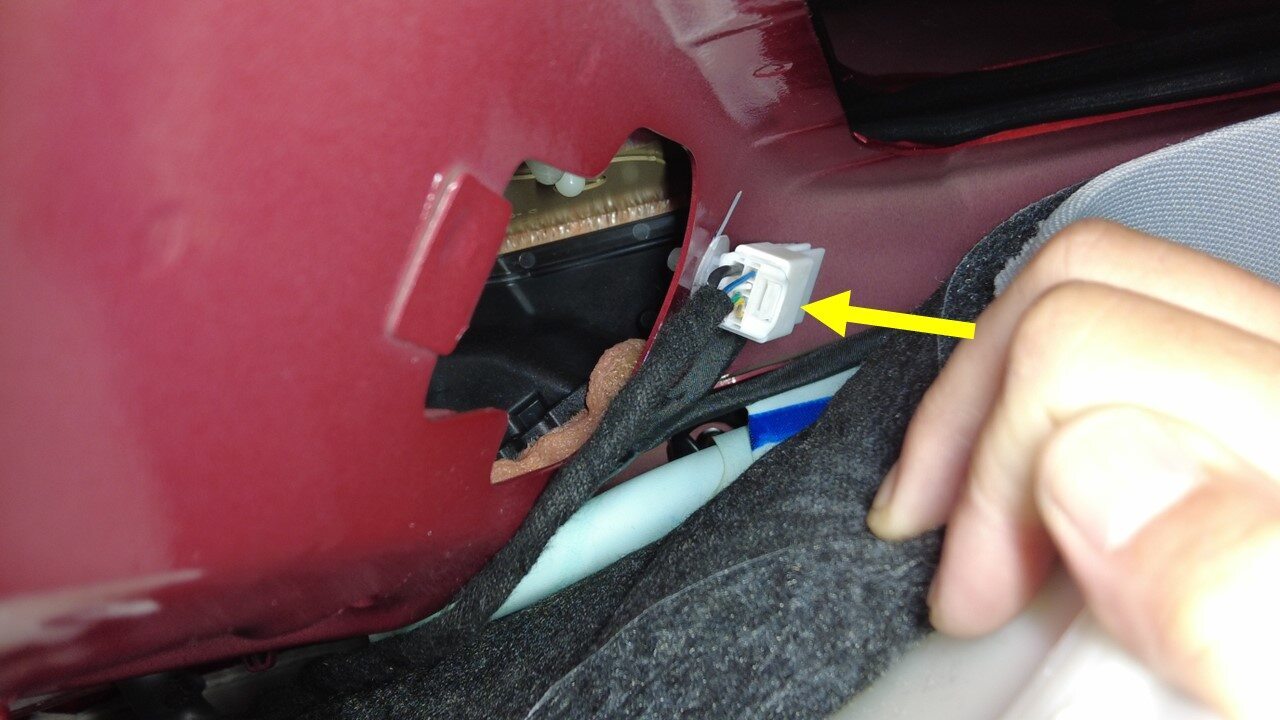

  4. 将电动支撑杆连接器从车身线束上断开。

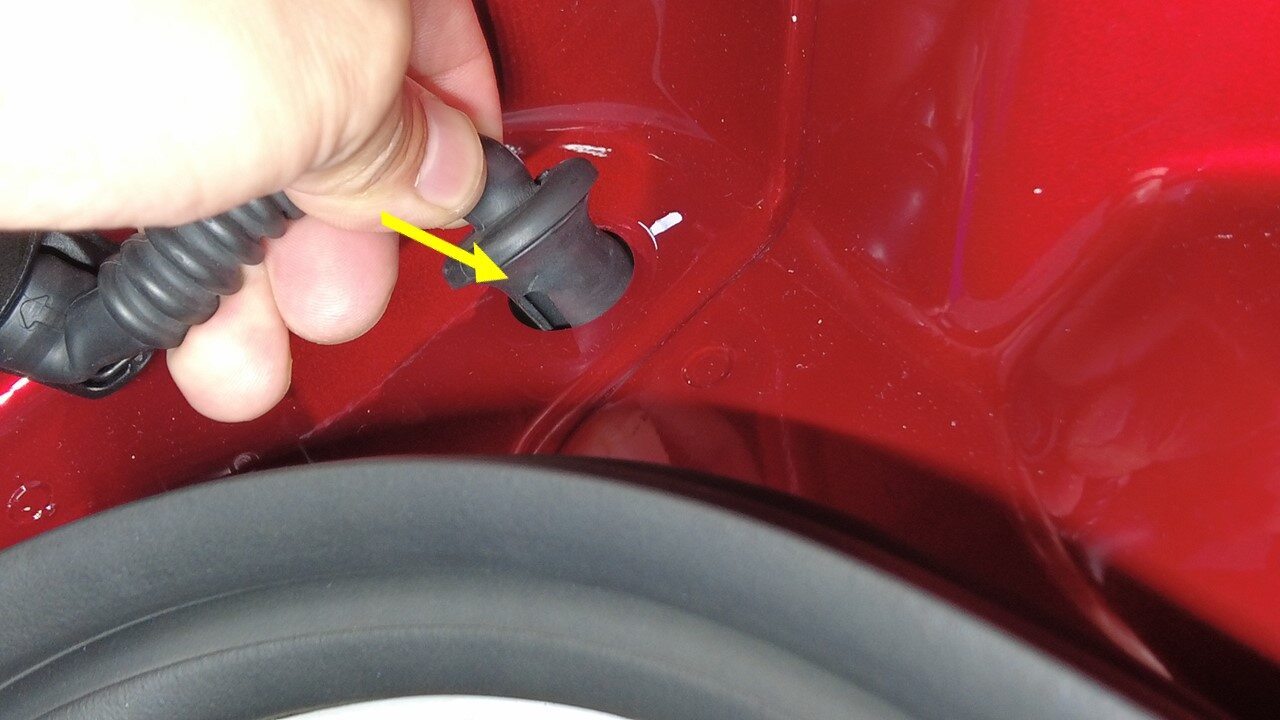

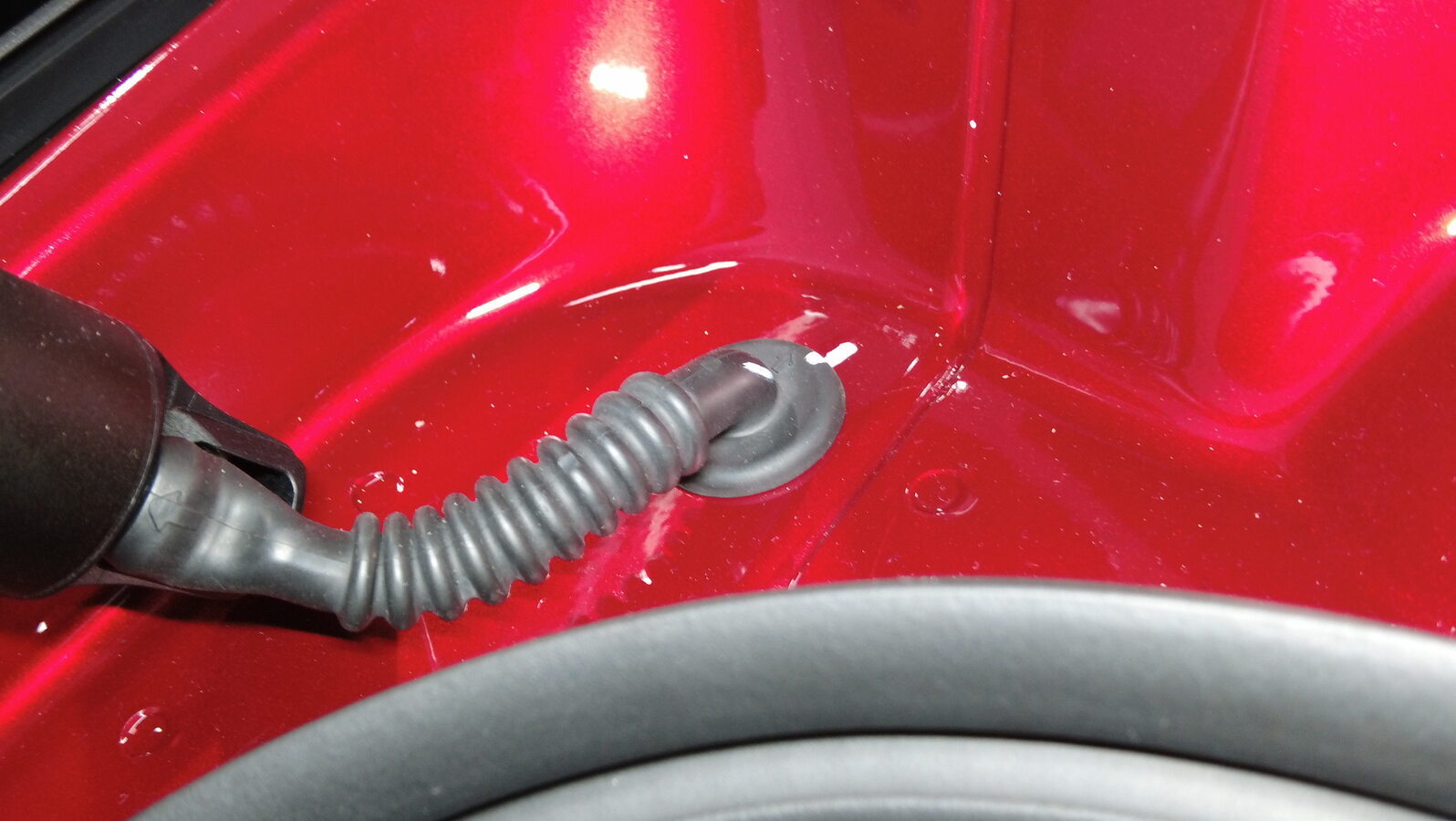

  5. 将左后电动支撑杆线束索环从车身上松开。

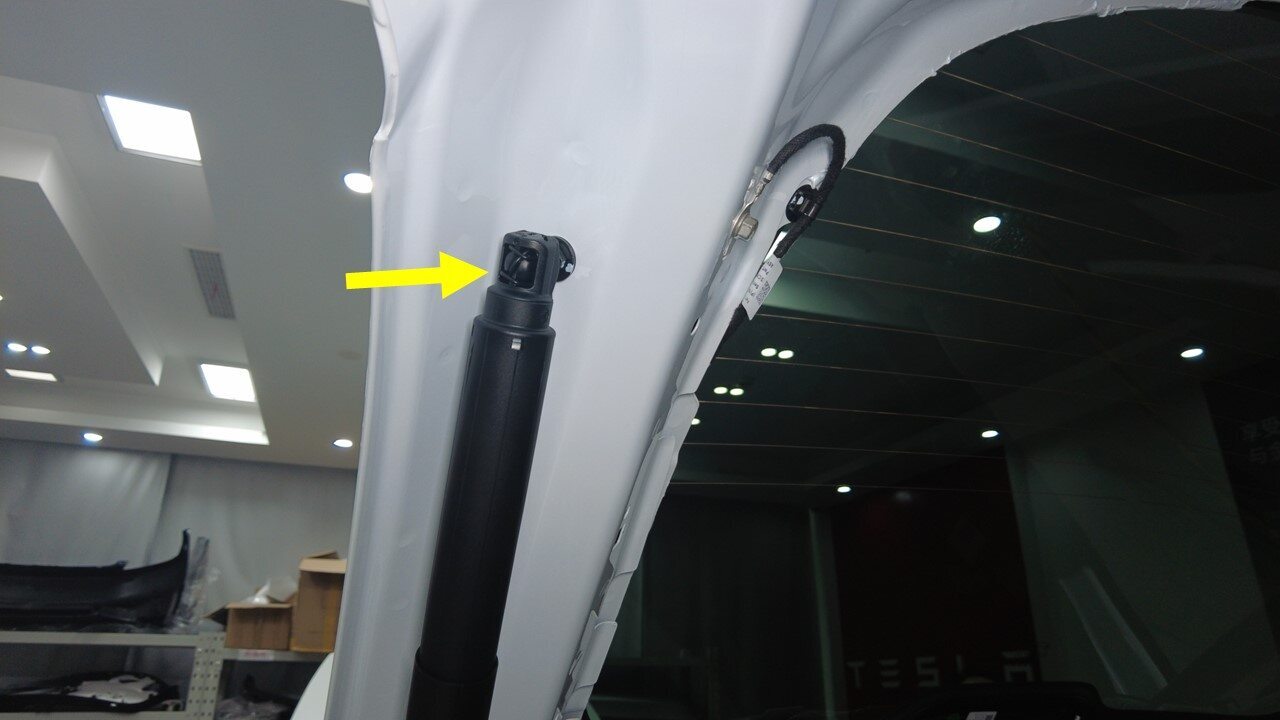

  6. 将左侧电动支撑杆上部卡子从掀背尾门侧球头销上松开,然后将电动支撑杆放在门框上。

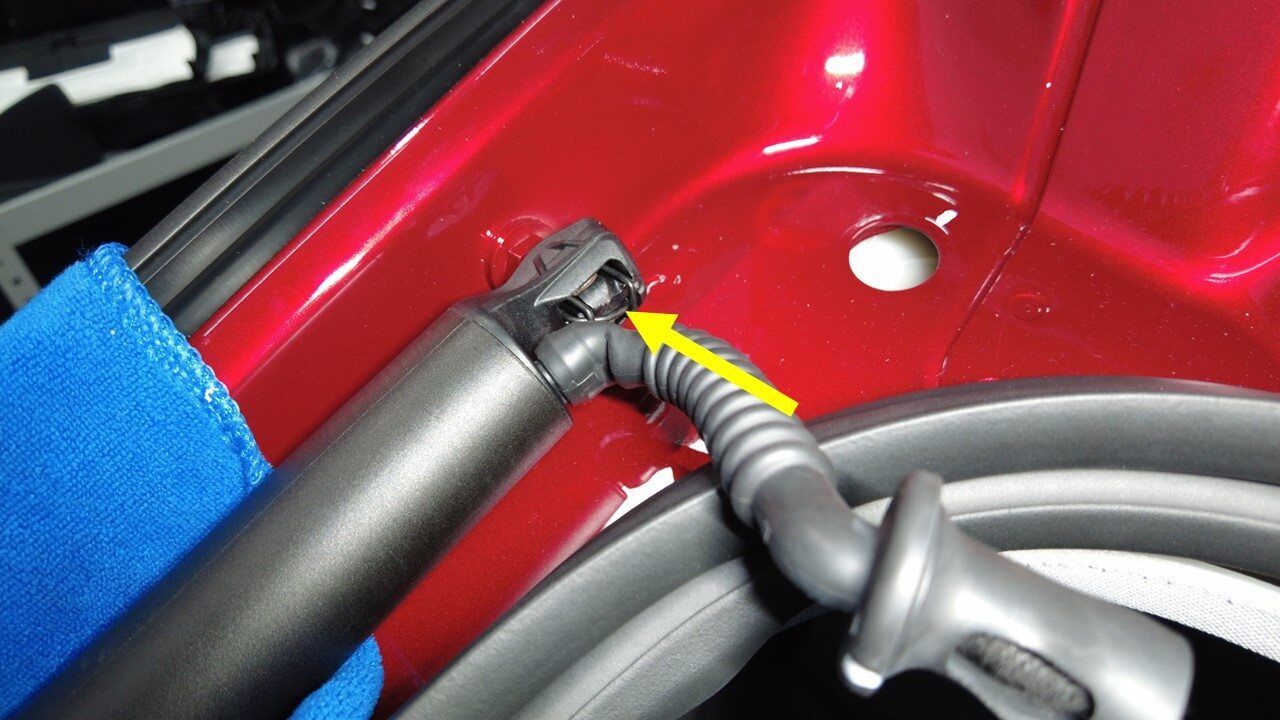

  7. 将电动支撑杆卡子从车身侧球头销上松开。

安装

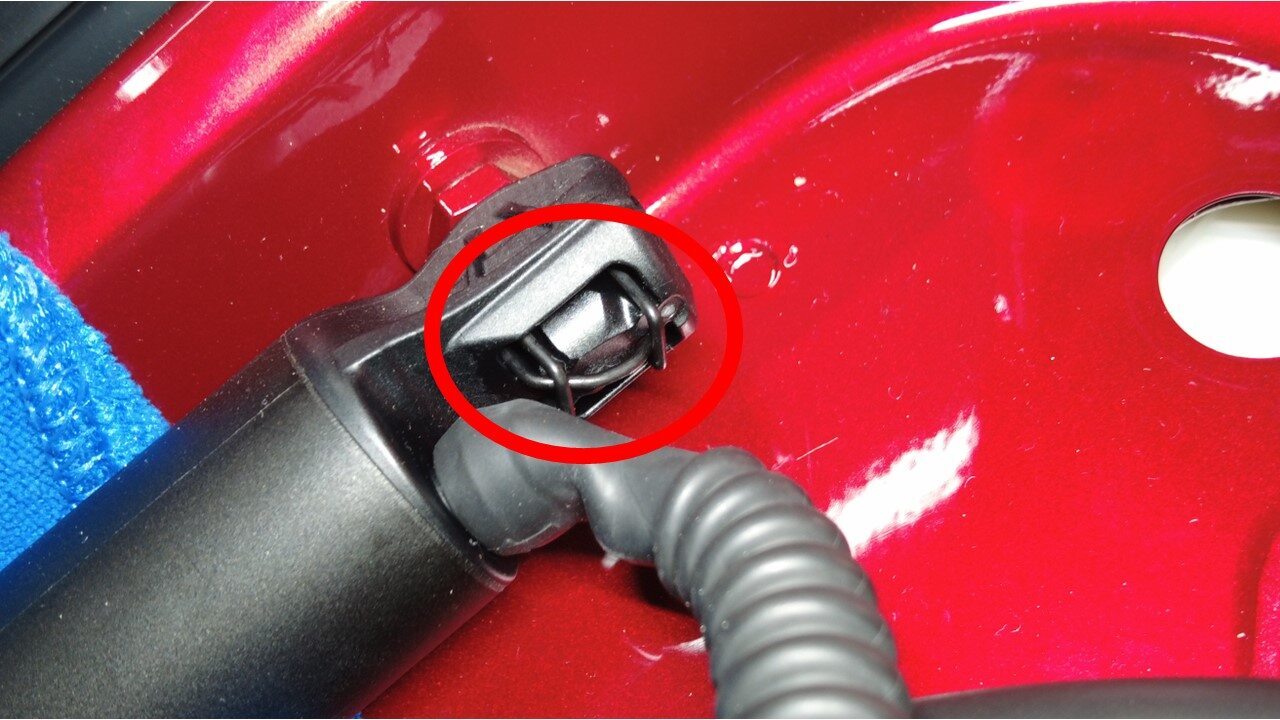

  1. 将电动支撑杆卡子安装到车身侧球头销上。
    Informational PurposesAn informational icon, calling your attention

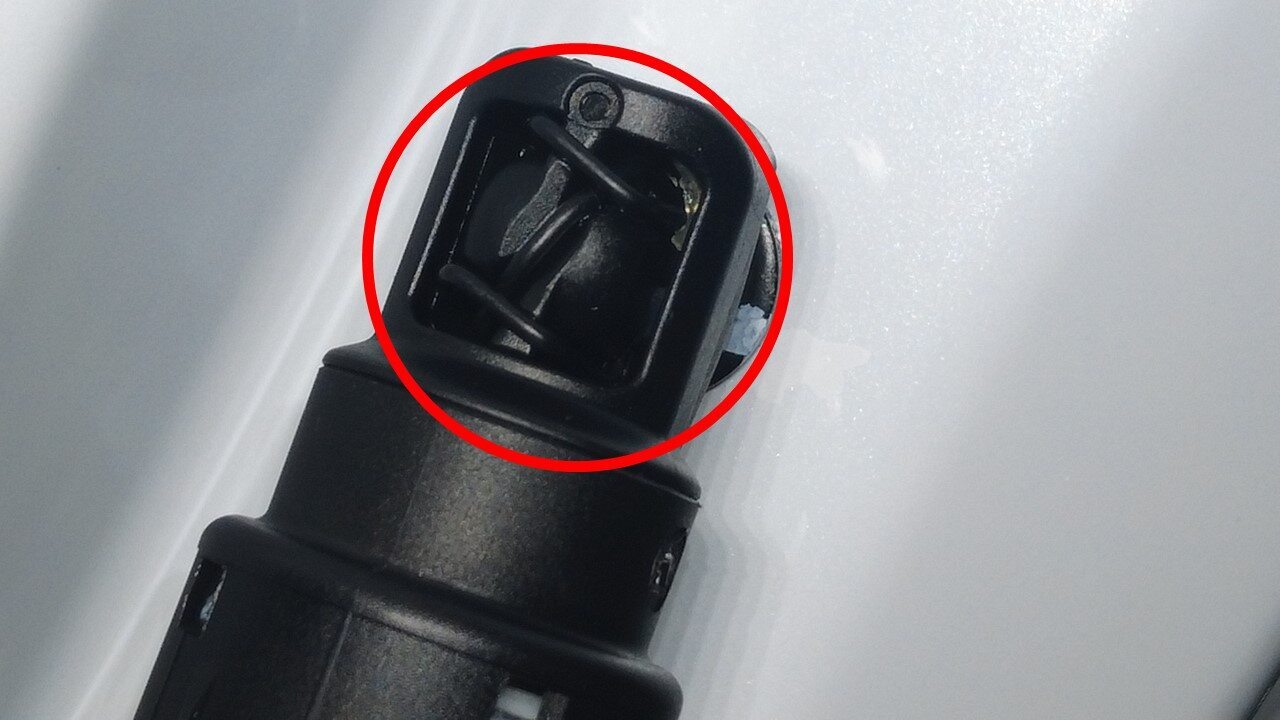

    确保弹簧夹已复位。

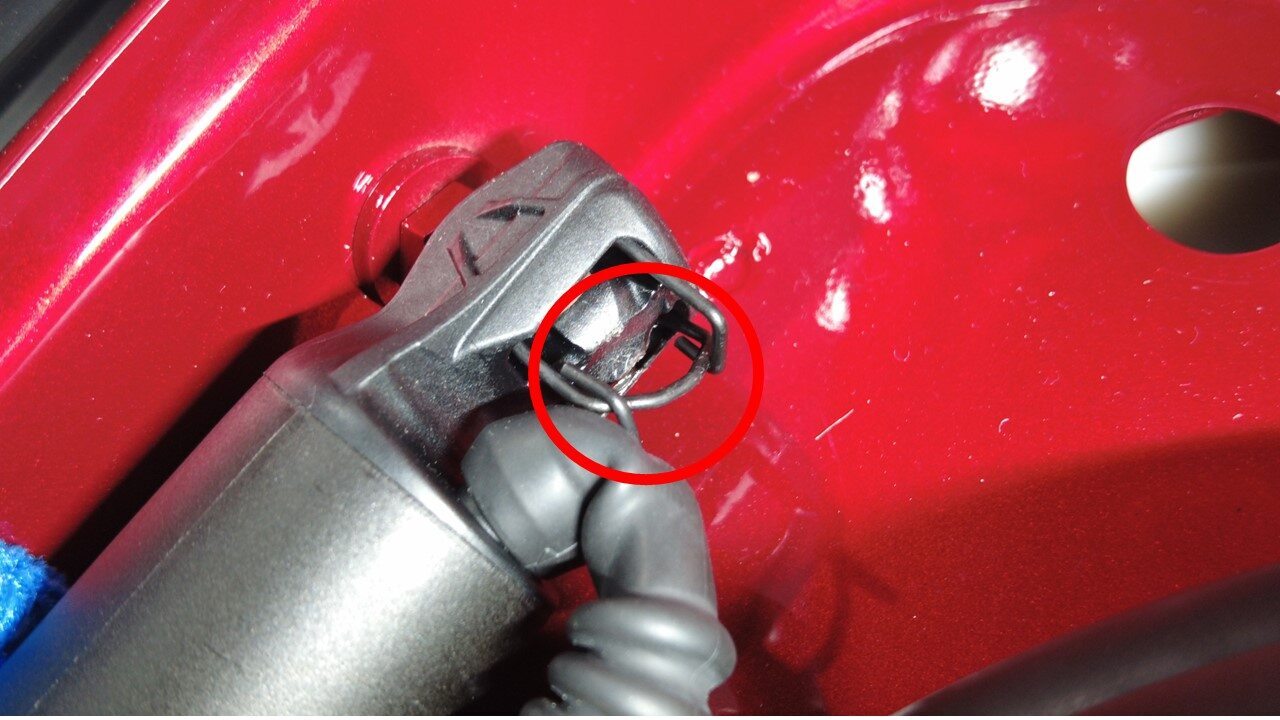

  2. 将电动支撑杆卡子安装到掀背尾门侧球头销上。
    Informational PurposesAn informational icon, calling your attention
    确保弹簧夹已复位。
  3. 将伸缩式前备箱盖支撑杆从车辆上拆下。
  4. 将电动支撑杆线束插入车身并安装索环。
  5. 连接电动支撑杆线束连接器。

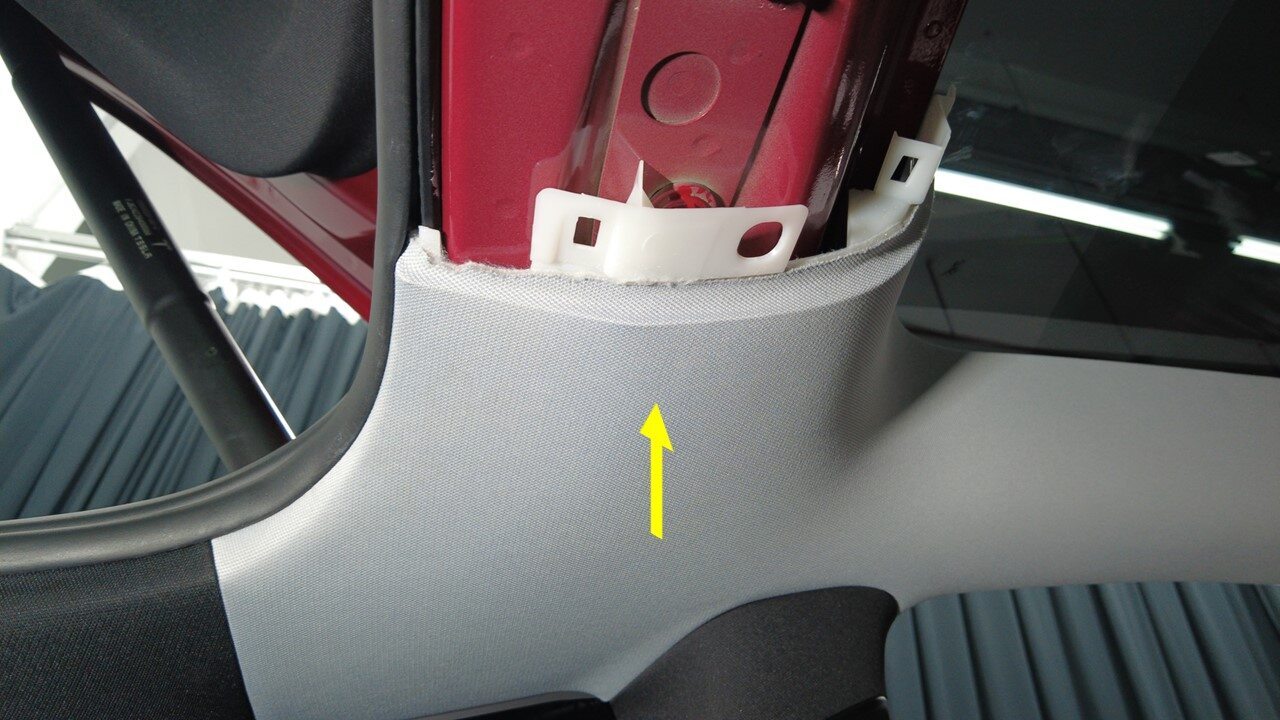

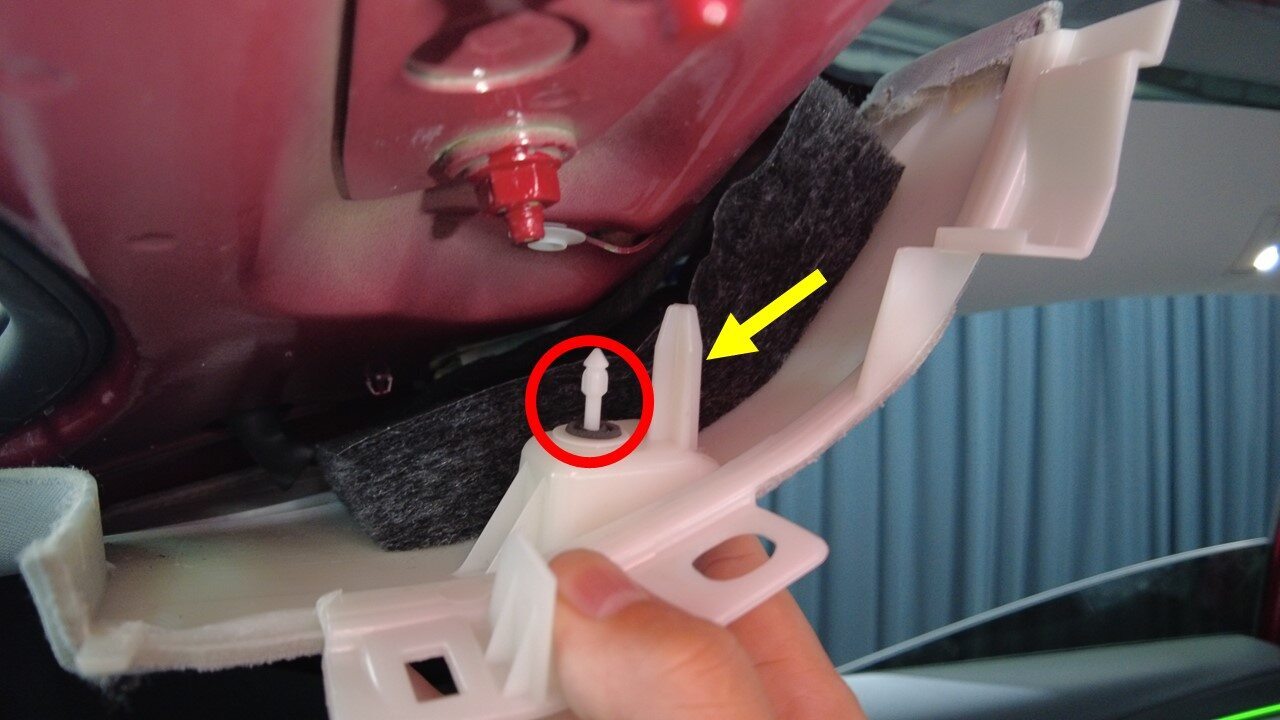

  6. 将顶篷左后部安装到位并用卡子紧固。
    Informational PurposesAn informational icon, calling your attention

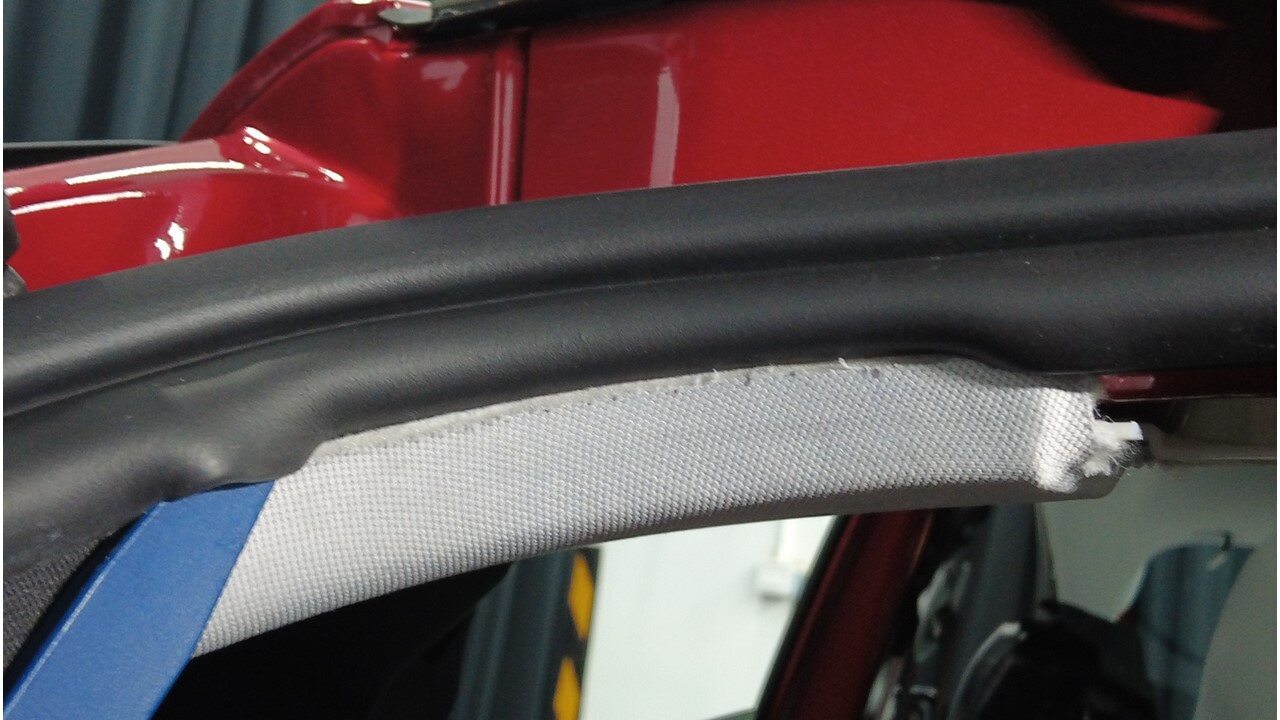

    沿饰板边缘安装后备箱密封条。
  7. 安装后顶篷面板。请参阅后车顶篷 ((拆卸和更换))
