把手 - 外部释放 - 车门 - 后 - LH(拆卸和更换)
校正代码
1145010102
FRT
0.55
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
侧安全气囊是否展开取决于后车门传感器能否检测到侧面气压冲击。确保后门板上没有未遮盖的孔洞。此外,在维修或检查后车门及其组件时,务必重新安装插头或粘贴胶带。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|

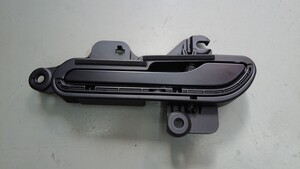

将车门外把手固定到门板的螺母(3 个) |
![]() 7 Nm (5.2 lbs-ft) |
|
更换 | 1137563-00-A |
拆卸
-
拆下左后车窗封闭板总成。请参阅车窗升降器闭合件 - 后车门 - 左 ((拆卸和更换))。
注无需将压力传感器、车窗电机和车窗升降器模块从左后车窗封闭板总成上拆下。
- 断开左后车门把手连接器。

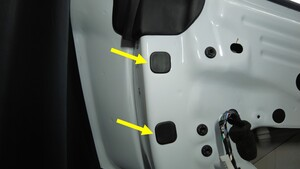

- 拆下覆盖左后车门外部释放把手螺母的螺塞(2 个)。
-

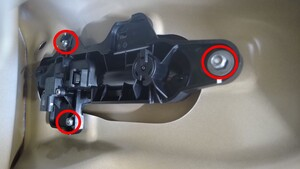

拆下并弃用将左后车门外把手固定到车门板的螺母(3 个),然后将把手从车门上拆下。
TIp推荐使用以下工具:
- 10 毫米深套筒
安装
- 将左后车门外把手放置到车辆上,然后手动拧紧新的螺母(3 个),将车门外把手固定到车门板。
-
使用间隙和齐平度工具检查把手至车门表面的间隙和齐平度。
注请参阅 CVIS 确认间隙和齐平度是否在规格范围内。
-
紧固将车门外把手固定到车门板的螺母(3 个)。7 Nm (5.2 lbs-ft)TIp推荐使用以下工具:
- 10 毫米深套筒
- 安装覆盖左后车门外部释放把手螺母的螺塞(2 个)。
- 连接左后车门把手连接器。
- 安装左后车窗封闭板总成。请参阅车窗升降器闭合件 - 后车门 - 左 ((拆卸和更换))。
