SAE 前照灯 - 调整(使用工具调整)

校正代码 新的 FRT 0.2 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

使用前照灯测试仪调节前照灯

此程序需要使用专用工具:

供应商 零件号 描述
Tesla 1133367-00-A Beissbarth MLD 815 前照灯测试仪
  1. 打开左前车门,降下左前车窗。
  2. 打开前备箱盖。
  3. 通过触摸屏将车辆设置为“维护模式”。请参阅维护模式
  4. 在车辆触摸屏上,进入前照灯调节模式:Controls > Service > Adjust Headlights
  5. 打开前照灯。
  6. 将前照灯测试仪放置在距离左侧前照灯前方约 11 英寸(30 厘米)处。
  7. 将前照灯测试仪工具的高度调至离地约 20.4 英寸(68 厘米)处,与前照灯的中心点对齐。
  8. 将前照灯测试仪连接到电源插座,然后启动前照灯测试仪。
  9. 调节前照灯测试仪底座上的旋钮,按照测试仪上的气泡水平仪的指示,使测试仪处于水平状态。
    Informational PurposesAn informational icon, calling your attention
    气泡必须完全位于中央圆环内,才能准确校准前照灯。

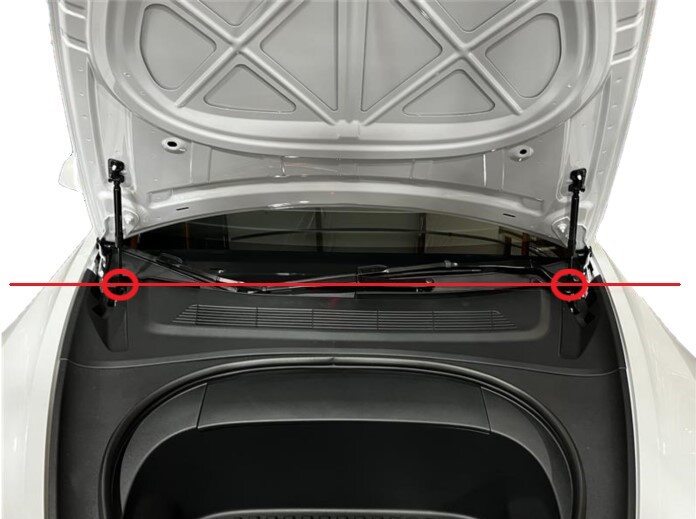

  10. 使用遮阳板/激光器使测试仪与前备箱盖支撑杆之间的轴线垂直。
  11. 在前照灯测试仪工具上,选择Test US,然后选择>Free Test
  12. 在前照灯测试仪工具上,选择Headlight,然后使用+-按钮将前照灯类型更改为 "SAE"。
  13. 在前照灯测试仪工具上,选择Light,然后使用+-按钮将车灯类型更改为LED
  14. 在前照灯测试仪工具上,选择Inclina.,然后使用+-按钮设置倾角。
    Informational PurposesAn informational icon, calling your attention
    倾角信息位于前照灯上。
  15. 在前照灯测试仪工具上,选择Height,然后使用+-按钮调整至68CM
  16. 在前照灯测试仪工具上,选择OK
  17. 在前照灯测试仪工具上,再次选择OK,以越过雾灯设置继续操作。
  18. 在前照灯测试仪工具上,选择Laser,以启动前照灯激光器辅助工具。
    Informational PurposesAn informational icon, calling your attention
    使用手电筒可更快找到标记,将垂直光束从标记处向外移动 66 毫米可以准确对齐灯光输出。
  19. 在前照灯测试仪工具上,选择左侧近光图标,然后选择屏幕底部附近的近光按钮。
    Informational PurposesAn informational icon, calling your attention
    屏幕底部的 "L" 和 "R" 指示与灯位相反。例如,"L" 位于右侧,而 "R" 位于左侧。
  20. 在方向盘上,选择Left,使用左侧滚轮调节光束高度:目标 0.00" +/- 1.0"
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿坐在车内,否则将影响前照灯校准效果。
    Informational PurposesAn informational icon, calling your attention
    滚轮输入和前照灯调节实际输出之间可能存在一定程度的延迟。
  21. 在前照灯测试仪工具上,选择“保存”图标以记录结果。
  22. 将前照灯测试仪滚动至右侧前照灯,然后将工具放置在距离右侧前照灯镜前约 30 厘米处。
  23. 在前照灯测试仪工具上,选择右侧近光图标,然后选择屏幕底部附近的近光图标。
    Informational PurposesAn informational icon, calling your attention
    屏幕底部的 "L" 和 "R" 指示与灯位相反。例如,"L" 位于右侧,而 "R" 位于左侧。
  24. 在方向盘上,选择Right,使用右侧滚轮调节光束高度:目标 0.00" +/- 1.0"
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用滚轮时,切勿坐在车内,否则将影响前照灯校准效果。
    Informational PurposesAn informational icon, calling your attention
    滚轮输入和前照灯调节实际输出之间可能存在一定程度的延迟。
  25. 在前照灯测试仪工具上,选择“保存”图标以记录结果。
  26. 在前照灯测试仪工具上,再次选择“保存”图标以查看测试结果。
  27. 关闭前备箱盖。
  28. 升起左前车窗。
  29. 关闭左前车门。
