举升车辆 - 双支撑架
校正代码 10001105 0.1 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
举升
警告
为减少人身伤害风险,执行该操作时,必须使用适当的设备。
警告
切勿对未妥善支撑的车辆进行操作。
警告
不遵循本程序的关键步骤和检查可能导致严重伤害或死亡。
警告
本程序中,举升车辆是为进行维修作业,而非更换高压电池。更换高压电池时,请遵守相应程序的举升车辆指南。
-
断开充电电缆与车辆的连接。
警告车辆在举升机上时,切勿将充电电缆连接到充电接口。警告使用举升机前,根据设备操作手册对举升机进行目视检查。
- 使举升臂完全向外打开。
- 将车辆放置在举升柱的中间位置,使方向盘与举升柱成一条直线。
-

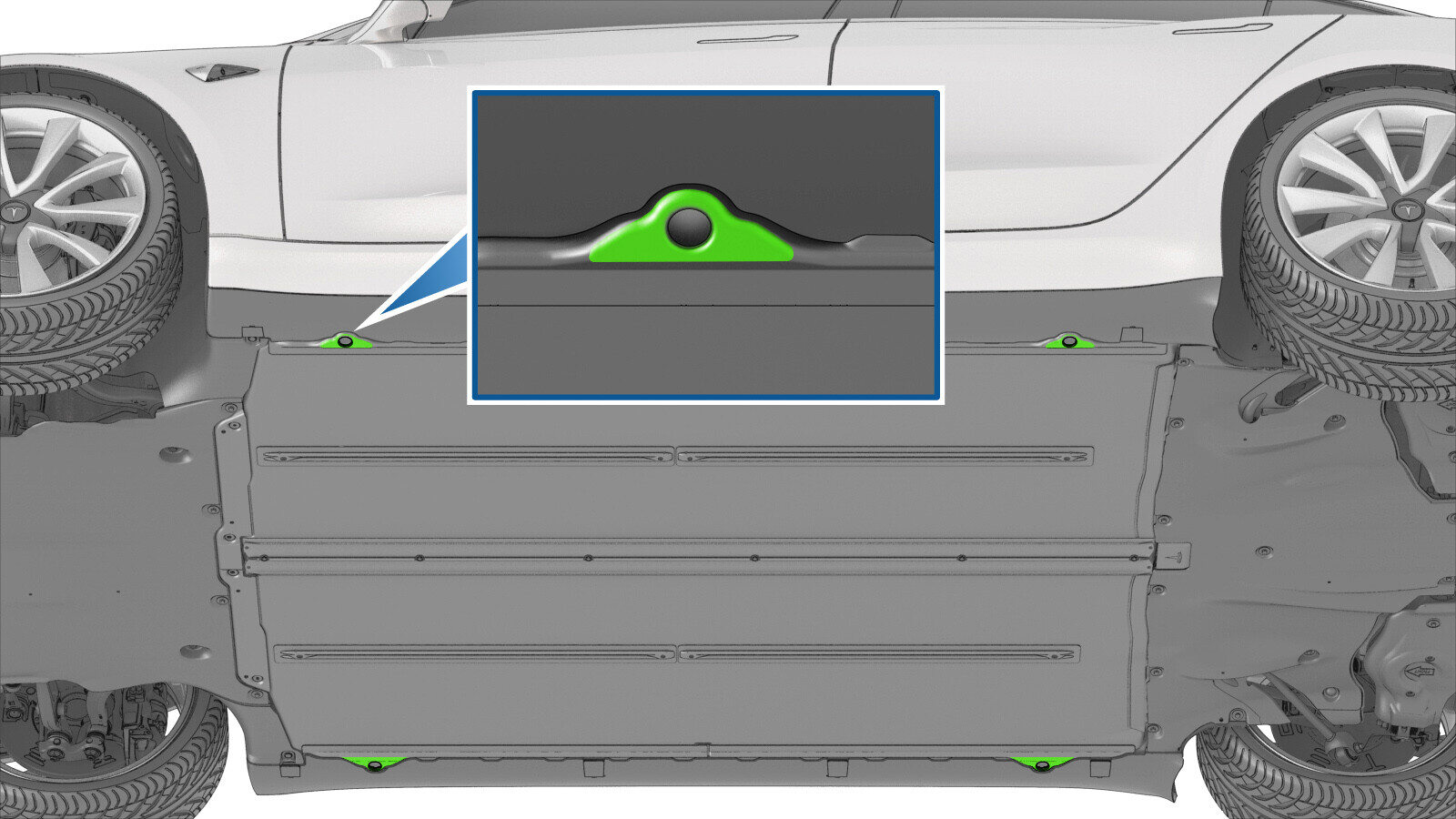

如图所示,将前后举升臂衬垫放置在高压电池上的车辆升降点上。
警告本程序中,举升车辆是为进行维修作业,而非更换高压电池。更换高压电池时,请遵守相应程序的举升车辆指南。
- 将举升臂衬垫调节到最佳高度。
- 确保前备箱盖、掀背尾门和所有车门均已关闭,除执行作业需要开启外。
- 检查举升臂的位置是否正确,确保在车辆升起后,车辆任意部分都不会触碰到天花板、工具箱或维修区中其他物品。
-
稍稍升起车辆,并进行以下检查:
- 确保所有 4 个衬垫都处于正确位置。
- 检查车辆的平衡情况。
- 确保四个举升臂正确锁定且不能旋转。
警告如果程序要求在升起车辆的同时打开前备箱盖、掀背尾门或车门,在升起车辆的同时,应密切关注上述部件的位置,以避免碰撞举升装置、天花板或天花板下悬挂的物体。 - 将车辆升高至所需维修高度,然后降下举升机,直到安全锁正确接合。
降下
- 确保车辆下方或任何开启的车门下方无任何工具、设备或其他物品及人员。
-
解锁所有举升机安全锁,将车辆彻底放下。
警告为避免人身伤害,请远离车辆。
- 将举升臂彻底移出车辆下方,并降下举升臂衬垫。
- 按需关闭任何已打开的前备箱盖、掀背车门或车门。
- 将车辆从举升机上移走。
