约束控制模块 ((拆卸和安装))

校正代码 2020010301 FRT 1.32 注意:除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-27: 添加了禁用以及重新启用约束控制模块 (RCM) 的步骤。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前,确保 12V/低压电源已断开至少 1 分钟,否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果处理不当,辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息,请参阅
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
在执行任何辅助约束系统 (SRS) 相关维修时,务必断开 12V/低压电源。如果车辆的 12V/低压电源未断开,而约束控制模块被拆下或受到干扰,则可能导致车辆的气囊展开。

扭矩规格

表 1. 扭矩规格约束控制模块 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将约束控制模块固定到车身的螺母(3 个)
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
更换 1004378-00-B

拆卸

  1. 启用“维护模式增强版”。请参阅 维护模式增强版
  2. 在触摸屏上,点击Service Mode > Safety & Restraints > Airbags > RCM > Disarm RCM,再点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    例行程序完成后,请确认气囊均已禁用。

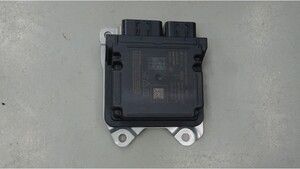

    图示为 Model Y,其他车型与之类似

  3. 退出“维护模式增强版”。请参阅 维护模式增强版
  4. 拆下第一排座椅平台。请参阅 支撑框架 - 下 - 第一排座椅 ((拆卸和更换))

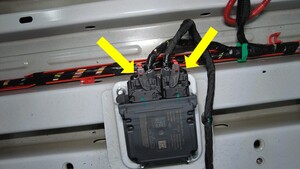

  5. 松开锁杆,断开约束控制模块上的电气连接器(2 个)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保低压电源已断开至少 2 分钟后,再断开约束控制模块的电气线束。否则可能导致意外的安全系统行为。

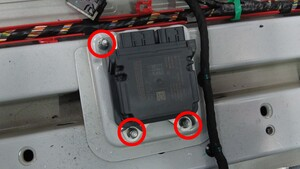

  6. 拆下并弃用将约束控制模块固定到车身的螺母 (x3),然后从车上拆下该模块。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • 10 毫米套筒扳手

安装

  1. 将约束控制模块安装到车身上,然后安装新的螺母 (3 个),将模块固定到车身。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • 10 毫米套筒扳手
  2. 将电气连接器(2 个)连接到约束控制模块上,然后接合连接器锁杆。
  3. 安装第一排座椅平台。请参阅 支撑框架 - 下 - 第一排座椅 ((拆卸和更换))
  4. 启用“维护模式增强版”。请参阅 维护模式增强版
  5. 在触摸屏上,点击Service Mode > Safety & Restraints > Airbags > RCM > Re-arm RCM,再点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    例行程序完成后,请确认气囊已启用。
  6. 退出“维护模式增强版”。请参阅 维护模式增强版
