第一排座椅外侧护板 - 左侧座椅 - 腰部 ((拆卸和更换))

校正代码 1307010502 FRT 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1133787-00-A - 座椅安全带释放按键,MODEL 3

扭矩规格

表 1. 扭矩规格第一排座椅外侧护板 - 左侧座椅 - 腰部 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将驾驶位座椅外侧护板固定到座椅框架的螺栓
5 Nm (3.7 lbs-ft)
  • 棘轮/扭矩扳手
  • 2 英寸加长件
  • 8 毫米套筒
重复使用
将 8 通和腰部支撑开关总成固定到左前外侧护板的螺钉(3 个)
0.7 Nm (6 lbs-in)
  • 梅花 T20 批头
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 打开左侧车门,降下左侧车窗。
  2. 将驾驶位座椅移至最前端,座椅座垫高度调节至最高。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿使座椅头枕压住遮阳板,否则可能导致化妆镜破裂。

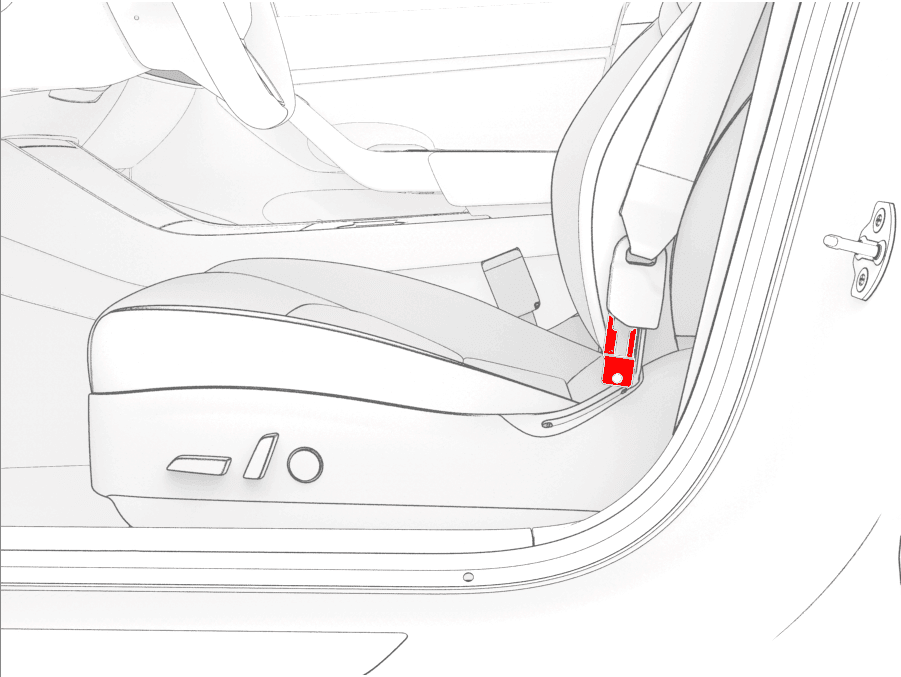

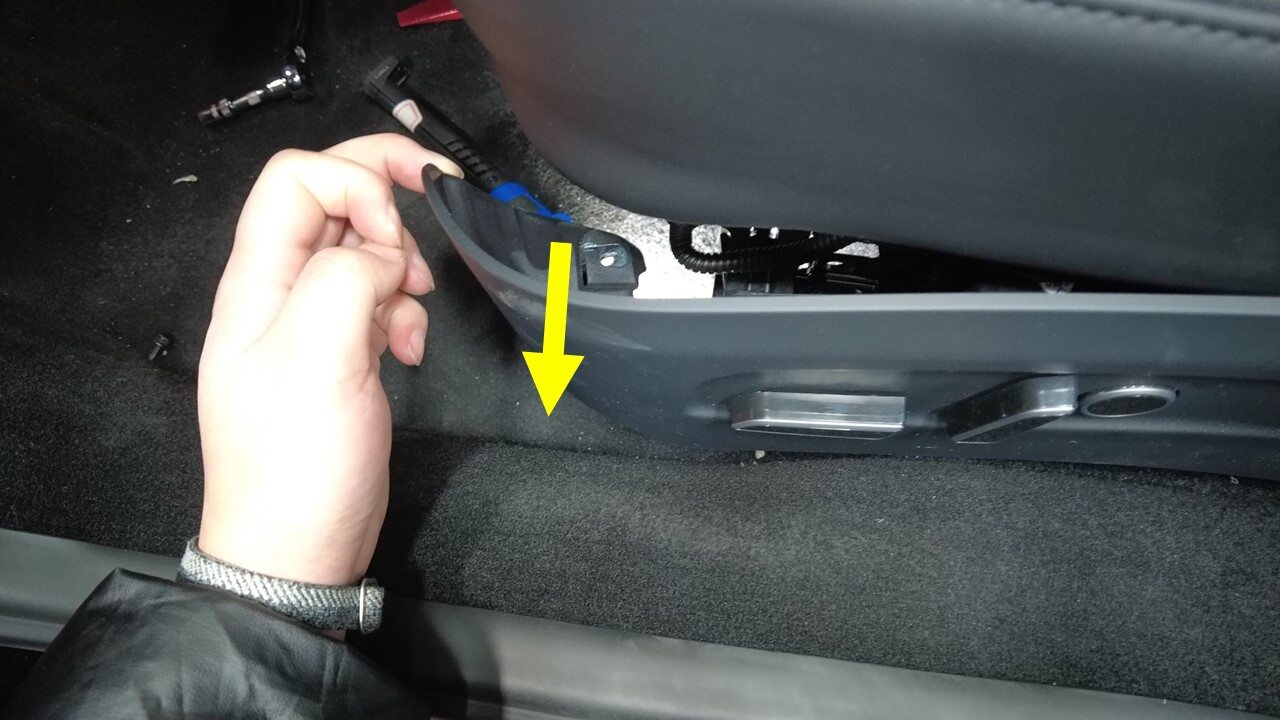

  3. 将安全带释放钥匙 (1133787-00-A) 插入到安全带预紧装置耦合的底部,以从预紧装置中松开安全带。

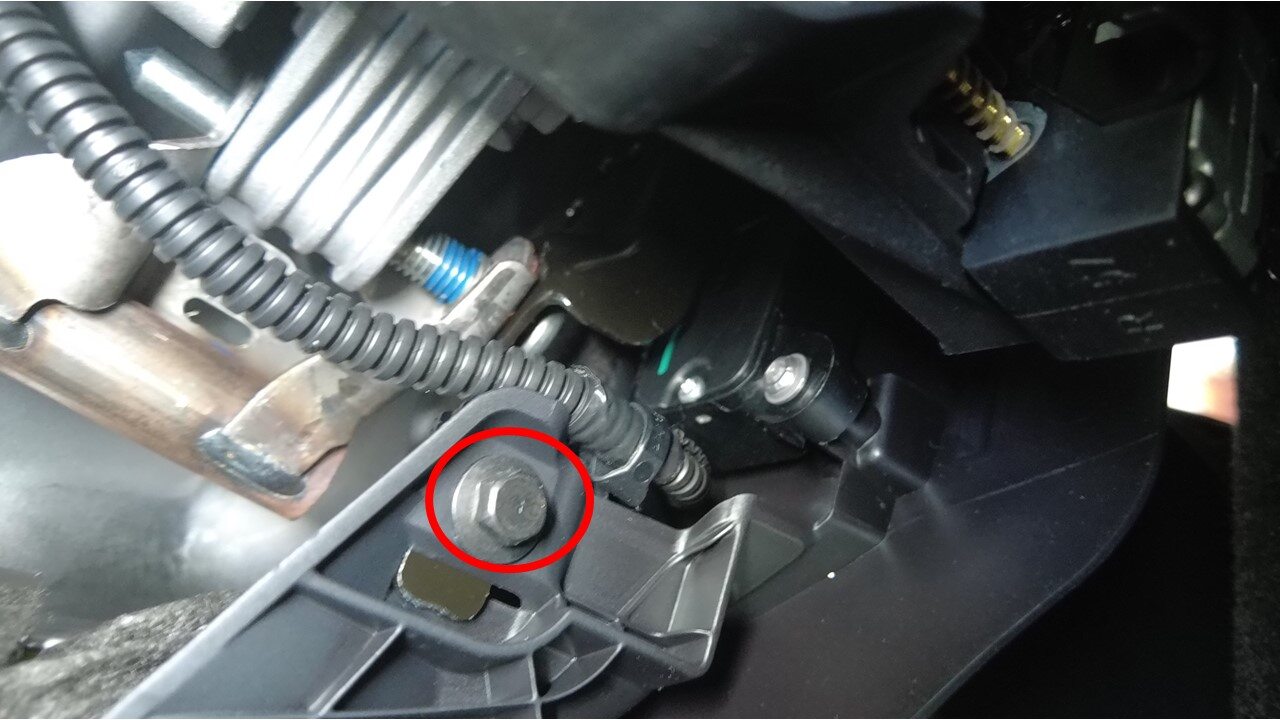

  4. 拆下将驾驶位座椅外侧护板固定到座椅框架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    确保座椅前部足够高,以便接触螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 2 英寸加长件
    • 8 毫米套筒

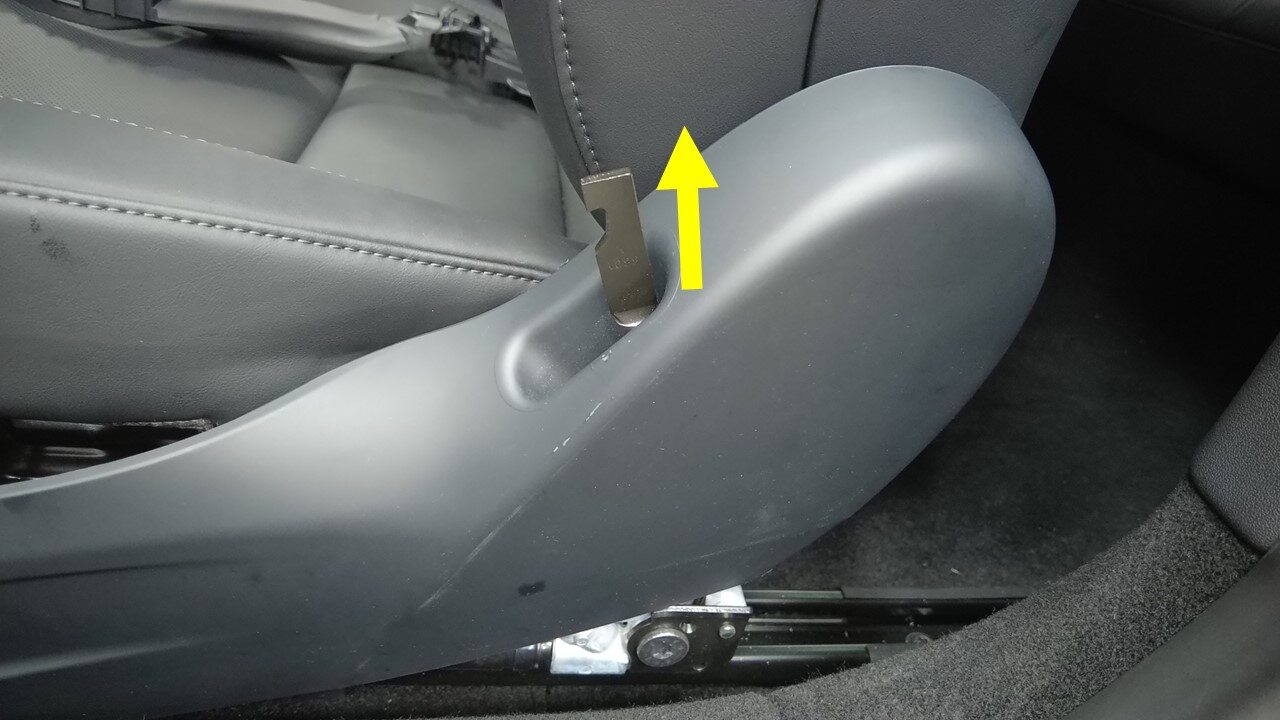

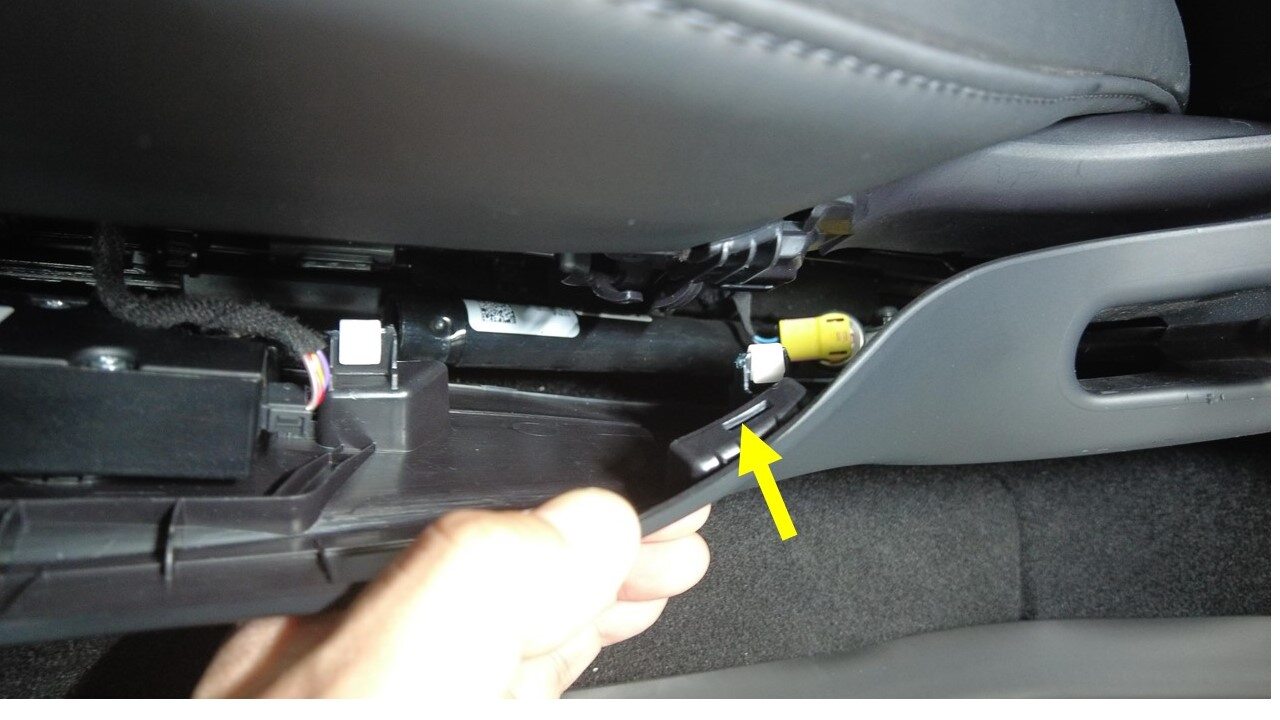

  5. 将驾驶位座椅外侧护板从座椅框架上拉离,以松开将侧护板固定到座椅框架前部的卡子。
    Informational PurposesAn informational icon, calling your attention
    此时请勿完全拆下侧护板,以免损坏饰板/开关组/线束。

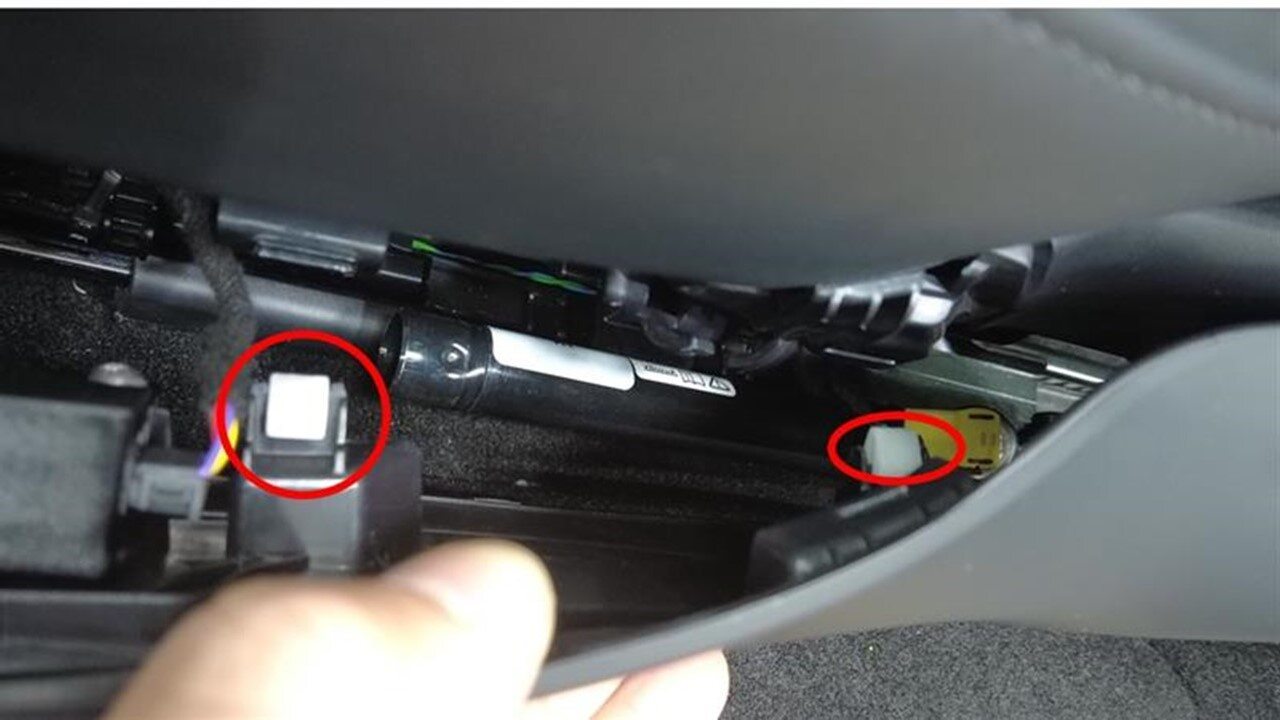

  6. 将驾驶位座椅外侧护板从座椅框架上拉离,以松开将侧护板固定到座椅框架上部的卡子(3 个)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    此时请勿完全拆下侧护板,以免损坏饰板/开关组/线束。
    Informational PurposesAn informational icon, calling your attention
    请先拆下下部卡子,再拆下上部定位夹。

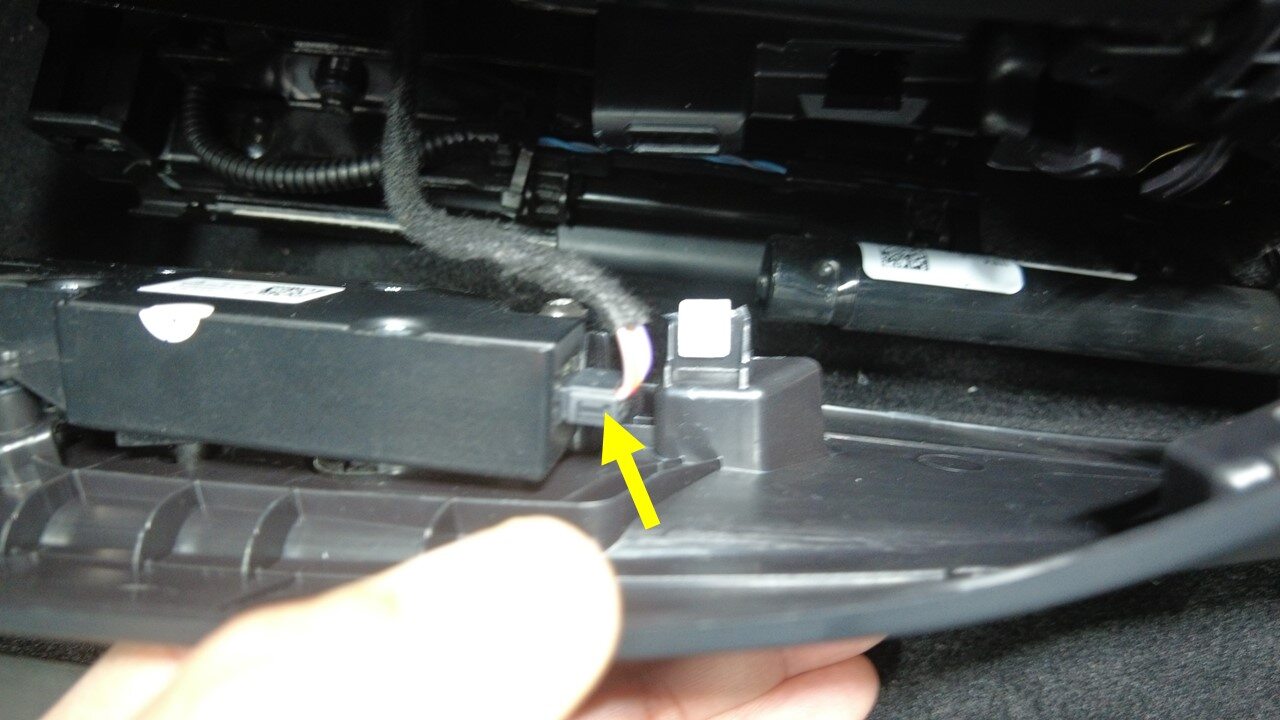

  7. 将电气线束从靠背和座垫调节开关连接器上断开。

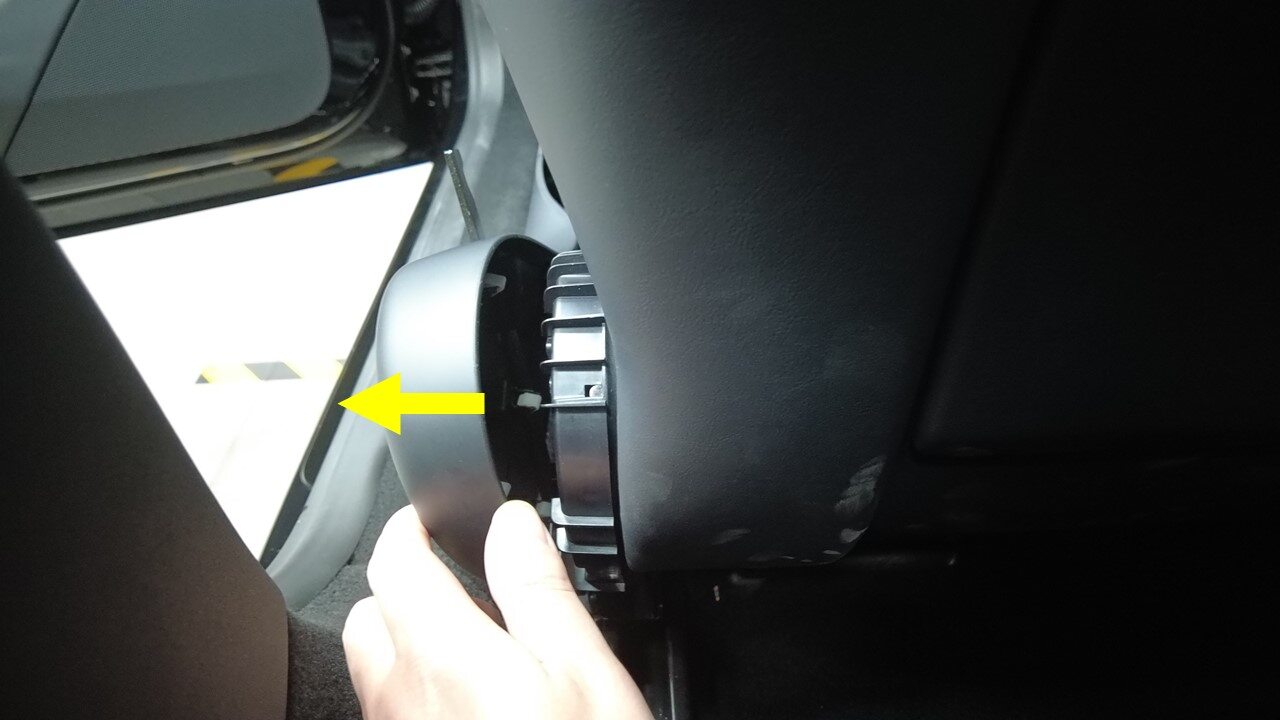

  8. 将外侧护板后部先向外再向上拉动,以松开将驾驶位座椅外侧护板固定到车辆的卡子(5 个)。
  9. 拆下将座椅座垫按钮开关和靠背倾角调节按钮开关固定到驾驶位座椅外侧护板的卡子(5 个)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拆卸时注意请勿损坏饰板和开关。
  10. 拆下将 8 通和腰部支撑开关总成固定到驾驶位座椅外侧护板的螺钉(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 2 英寸加长件
    • 棘轮/扭矩扳手

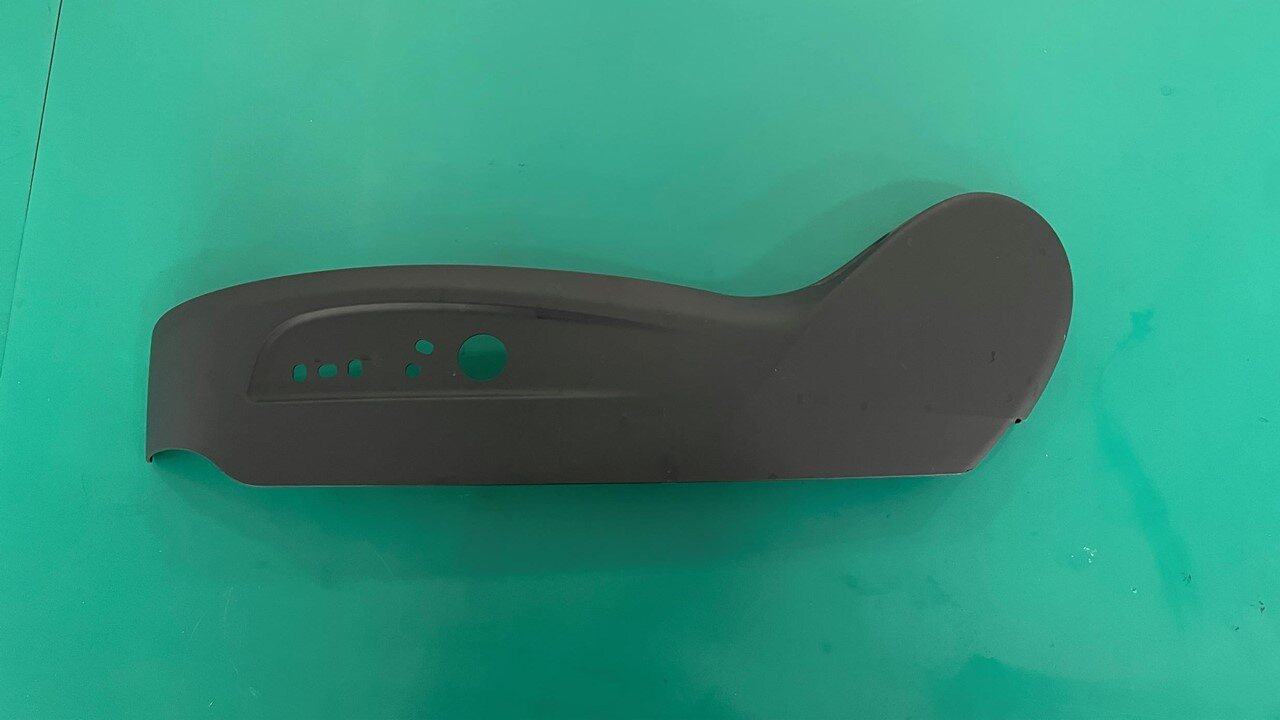

  11. 拆下驾驶位座椅外侧护板。

安装

  1. 安装将 8 通和腰部支撑开关总成固定到左前外侧护板的螺钉(3 个)。
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  2. 安装将座椅座垫按钮开关和靠背倾角调节按钮开关固定到驾驶位座椅外侧护板的卡子(5 个)。
  3. 将侧护板与靠背外缘对齐,然后轻轻按压护板后部,使其完全紧固在座椅框架上。
  4. 将电气线束连接到靠背和座垫调节开关连接器上。
  5. 安装将侧护板固定到座椅框架上部的卡子(3 个)。
    Informational PurposesAn informational icon, calling your attention
    请先安装上部定位夹,再安装下部卡子。
    Informational PurposesAn informational icon, calling your attention
    确保饰板和开关未损坏。
  6. 安装将驾驶位座椅外侧护板固定到座椅框架的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 2 英寸加长件
    • 8 毫米套筒
  7. 将驾驶位座椅移回原位。
  8. 将座椅安全带卷收器插入驾驶位座椅预紧器,然后执行推拉推测试,确保其已完全紧固。
  9. 升起左侧车窗,关闭左侧车门。
