压力温度传感器 - 低压 ((拆卸和安装))
校正代码
1840010302
FRT
0.00
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|

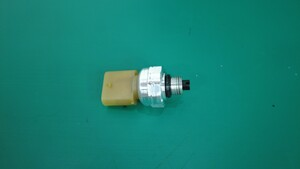

低压和温度传感器 |
![]() 9 Nm (6.6 lbs-ft) |
|
不适用 |
|
拆卸
- 设置空调机。
- 打开左前车门,降下左前车窗。
- 通过触摸屏将车辆置于“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅网关(解锁)。
- 在触摸屏上,点击维护模式下的 "wrench"(位于触摸屏 UI 界面底部),再点击 ,然后等待例行程序完成。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
- 断开低压电池。请参阅低压电源(断开和连接)。
- 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
-
回收空调制冷剂。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)。
警告执行以下步骤前,确保空调系统中无压力。否则,可能会造成部件损坏和/或人身伤害。警告HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
-

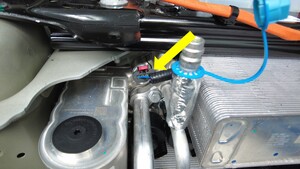

松开锁片,然后断开低压温度传感器上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
-
使用压力/温度传感器套筒,将低压温度传感器从超级歧管上拆下。
警告仅可使用手动工具拆卸动力总成传感器。冲击或电动工具会损坏螺纹。警告仅允许使用压力/温度传感器套筒拆卸传感器。使用其他工具可能会损坏传感器。注如果是 Sensata 传感器,请使用 24 毫米薄壁压力/温度传感器套筒。如果是 Bridgeport 传感器,请使用 21 毫米压力/温度传感器套筒。TIp推荐使用以下工具:
- 1588741-00-A - Model Y HVAC 套筒组件
- 回旋头棘轮/回旋头扭矩扳手
- 3 英寸加长件
- 在维修单上记录新旧传感器的零件号和序列号。
安装
- 使用适当的空调机油润滑新的低压温度传感器螺纹和 O 型环。请参阅液体和容量了解空调机油规格。
-
安装并手动拧紧低压温度传感器,直到传感器 O 型环刚好接触超级歧管。
注进行此步骤及后续步骤时,需使用检查镜查看。
- 手动回退并逐步紧固低压温度传感器,以使传感器 O 型环正确地滑入超级歧管倒角。
- 如果低压温度传感器 O 型环被挤压,或者不再向倒角滑动,请停止并反拧传感器,直到 O 型环不再被挤压。
-
继续回退并拧紧低压温度传感器,直到 O 型环完全滑入倒角且不再可见。
注不应留有间隙,传感器主体应降到最低点并紧贴超级歧管。
-
使用压力/温度传感器套筒,将低压温度传感器紧固到指定的扭矩值。9 Nm (6.6 lbs-ft)警告仅可使用手动工具安装动力总成传感器。冲击或电动工具会损坏螺纹。警告仅允许使用压力/温度传感器套筒安装传感器。使用其他工具可能会损坏传感器。注如果是 Sensata 传感器,请使用 24 毫米薄壁压力/温度传感器套筒。如果是 Bridgeport 传感器,请使用 21 毫米压力/温度传感器套筒。TIp推荐使用以下工具:
- 1588741-00-A - Model Y HVAC 套筒组件
- 回旋头棘轮/回旋头扭矩扳手
- 3 英寸加长件
-
将电气线束与低压温度传感器相连,然后接合锁片。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
- 执行真空泄漏测试、机油加注,以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)。
- 连接低压电池。请参阅低压电源(断开和连接)。
- 解锁车辆网关。请参阅网关(解锁)。
- 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击 ,例行程序完成后立即关闭页面。
- 退出“维护模式”。请参阅维护模式。
- 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
- 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
