套管 - 右 - 前 3DU ((拆卸和更换))
校正代码
3901020302
FRT
2.30
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
-
将前副车架和前驱动单元总成从车辆上降下。请参阅GUID-23AA720D-7648-419B-B404-C8034585D705.html。
注无需将左右外横拉杆以及前平衡杆从总成上拆下。
-

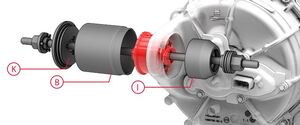

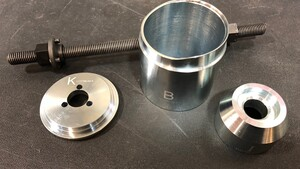

将变速箱衬套拆卸皮碗和螺柱安装到右侧衬套上,然后使用皮碗 K、B 和 I 使衬套从前驱动单元脱离。
注安装或拆卸套管时,请始终向轴承方向持续施加扭力。按压套管,直至皮碗和套管总成完全脱离前驱动单元。TIp推荐使用以下工具:
- 22 毫米 12 角组合扳手
- 22 毫米回旋头棘轮组合扳手
- 驱动单元衬套组件

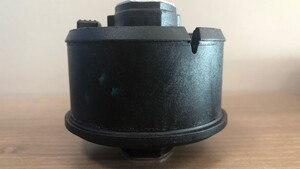

- 将皮碗和旧的衬套从螺纹柱上拆下。
安装
- 将衬套按压皮碗和新衬套安装到位。
-
使用皮碗 L、J 和 C 下压套管,将其压入前驱动单元。

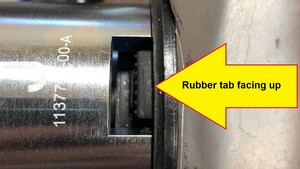

注安装新套管时,确保橡胶锁片在皮碗 J 顶部可视。安装或拆卸套管时,请始终向轴承方向持续施加扭力。按压新套管,直至套管上的法兰与前驱动单元罩壳接触。TIp推荐使用以下工具:
- 22 毫米 12 角组合扳手
- 22 毫米回旋头棘轮组合扳手
- 驱动单元衬套组件
- 将皮碗从前驱动单元上拆下,然后检查右侧衬套定位。
- 将前副车架和前驱动单元总成安装到车辆上。请参阅GUID-23AA720D-7648-419B-B404-C8034585D705.html。
