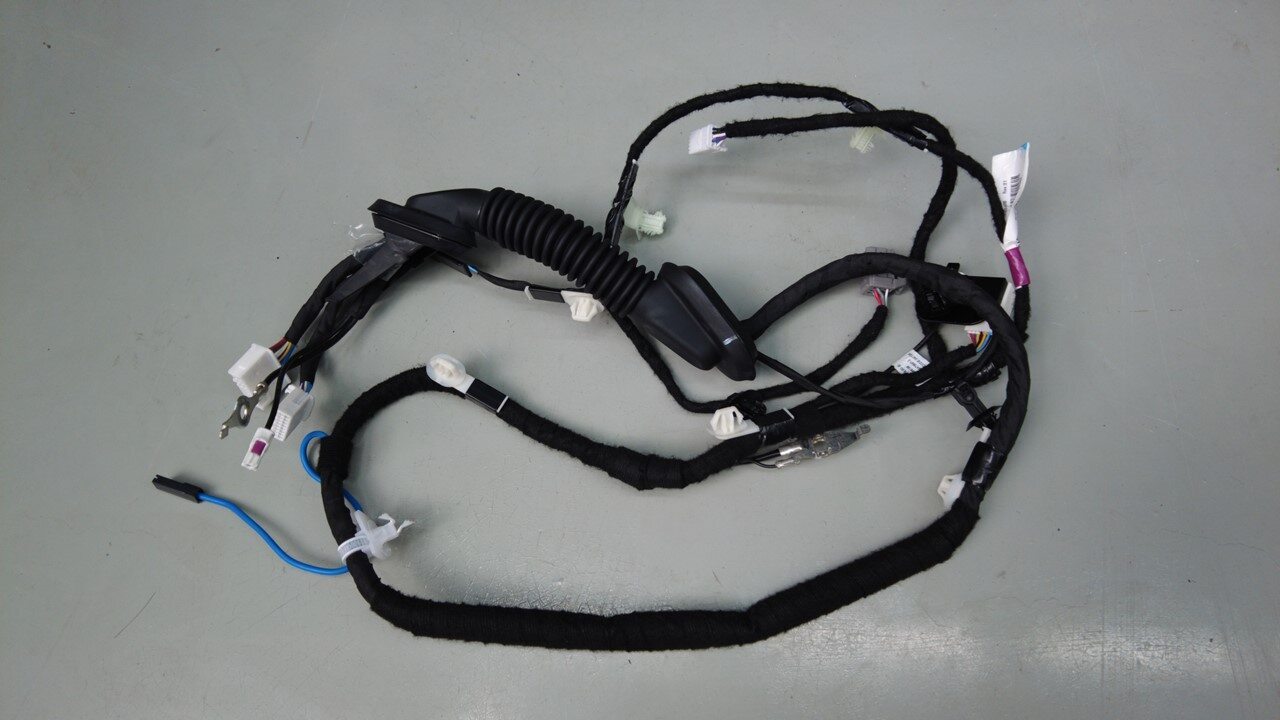

Assembly - Harness - Liftgate - Global ((拆卸和更换))

校正代码 1710030202 FRT 0.25 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: Assembly - Harness - Liftgate - Global ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
Liftgate harness ground bolts
10 Nm (7.4 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 毫米深套筒
 更换

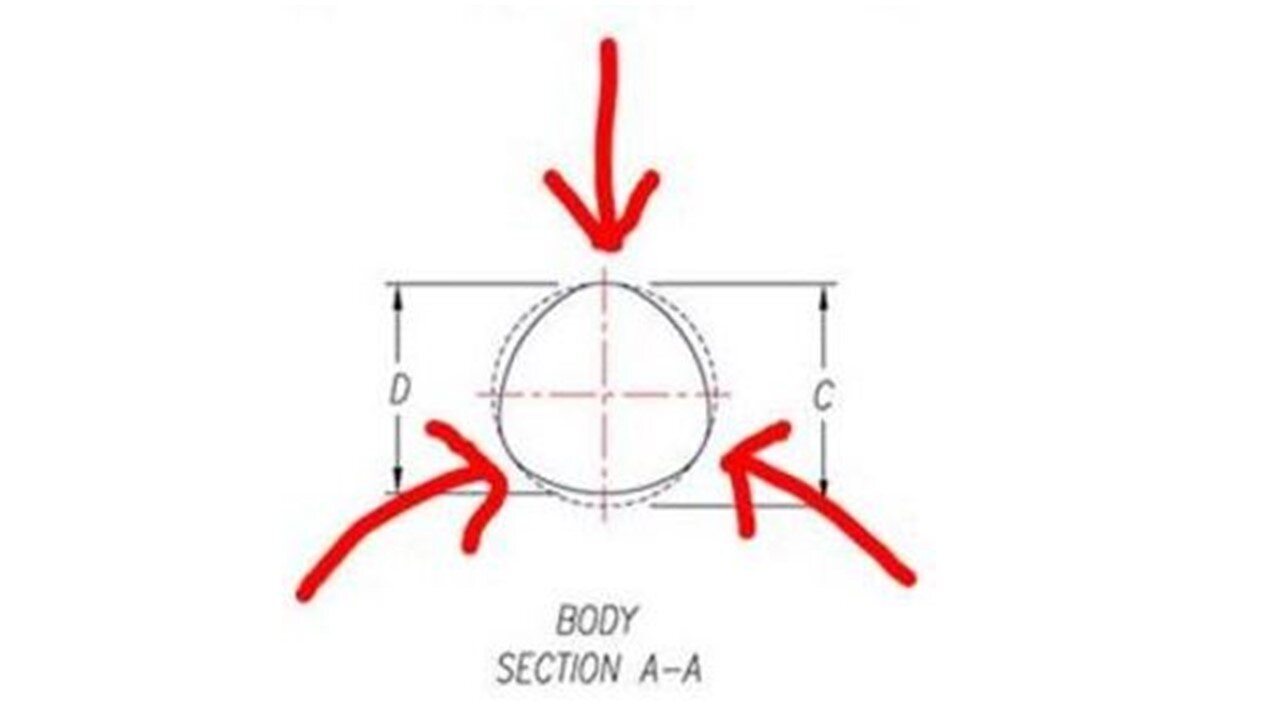

Self-tapping tri-lobular bolt

1128269-00-A

拆卸

  1. 拆下后部顶篷。请参阅Rear Headliner ((拆卸和更换))。

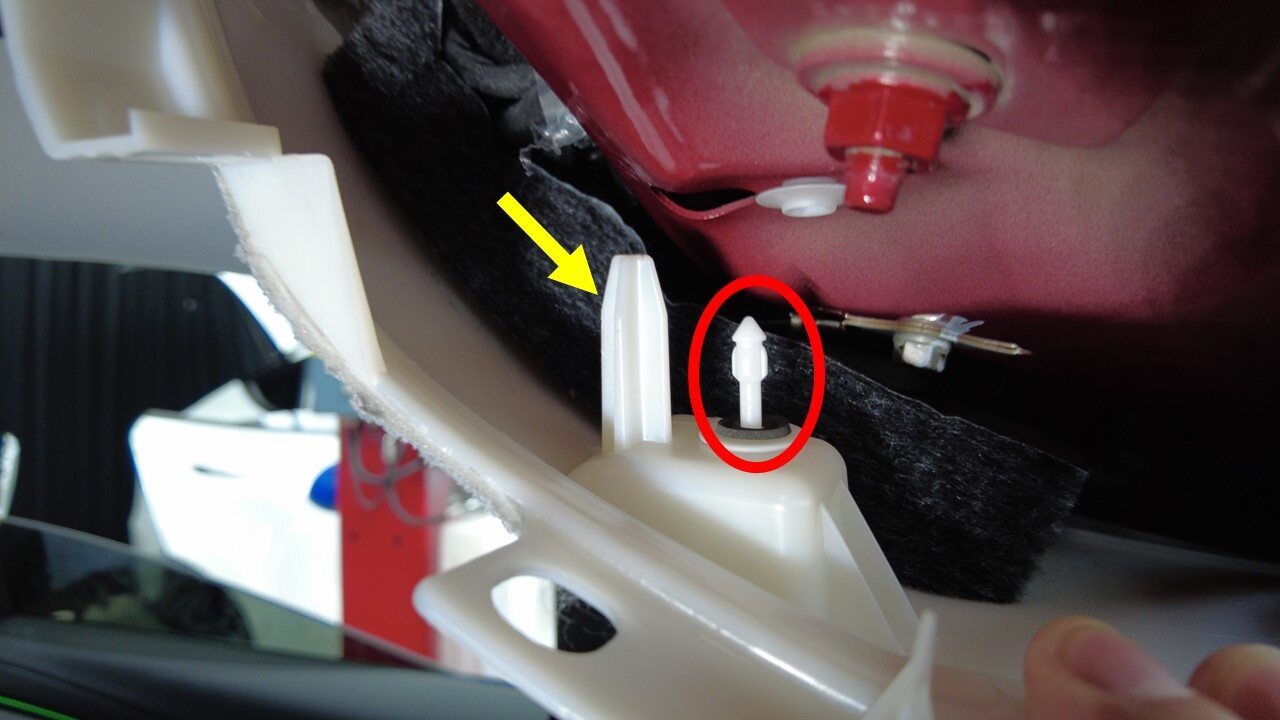

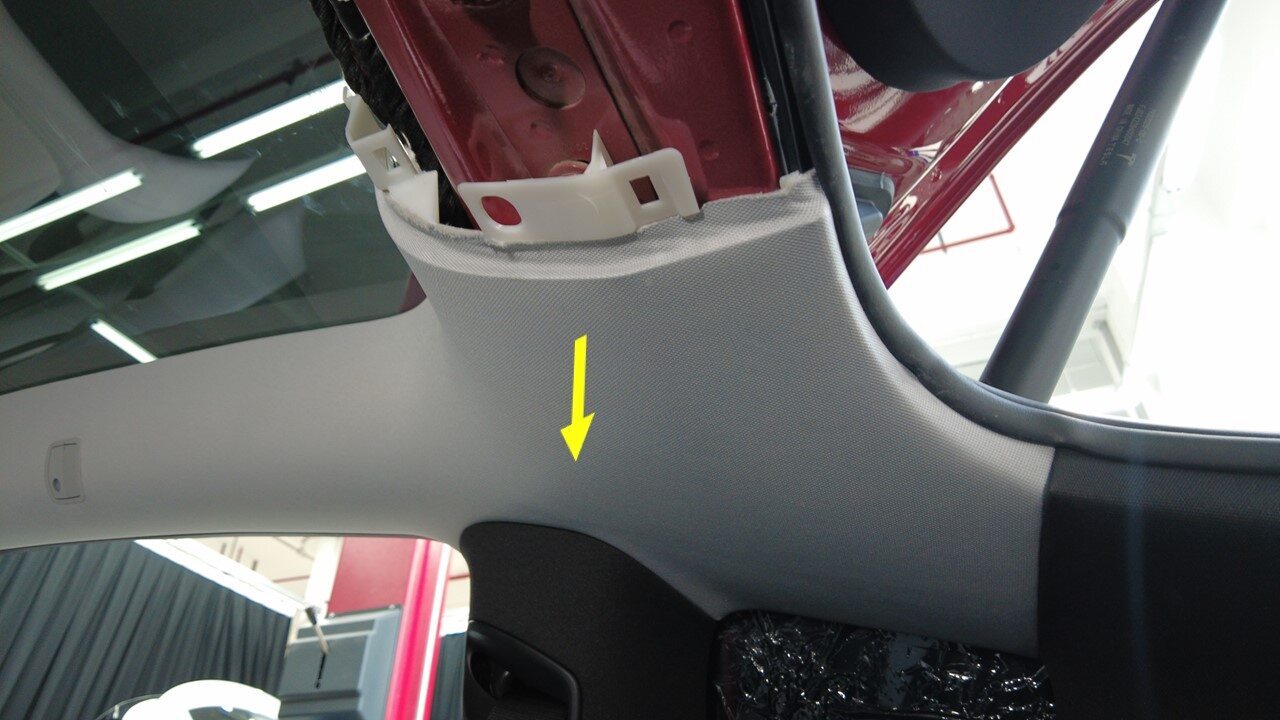

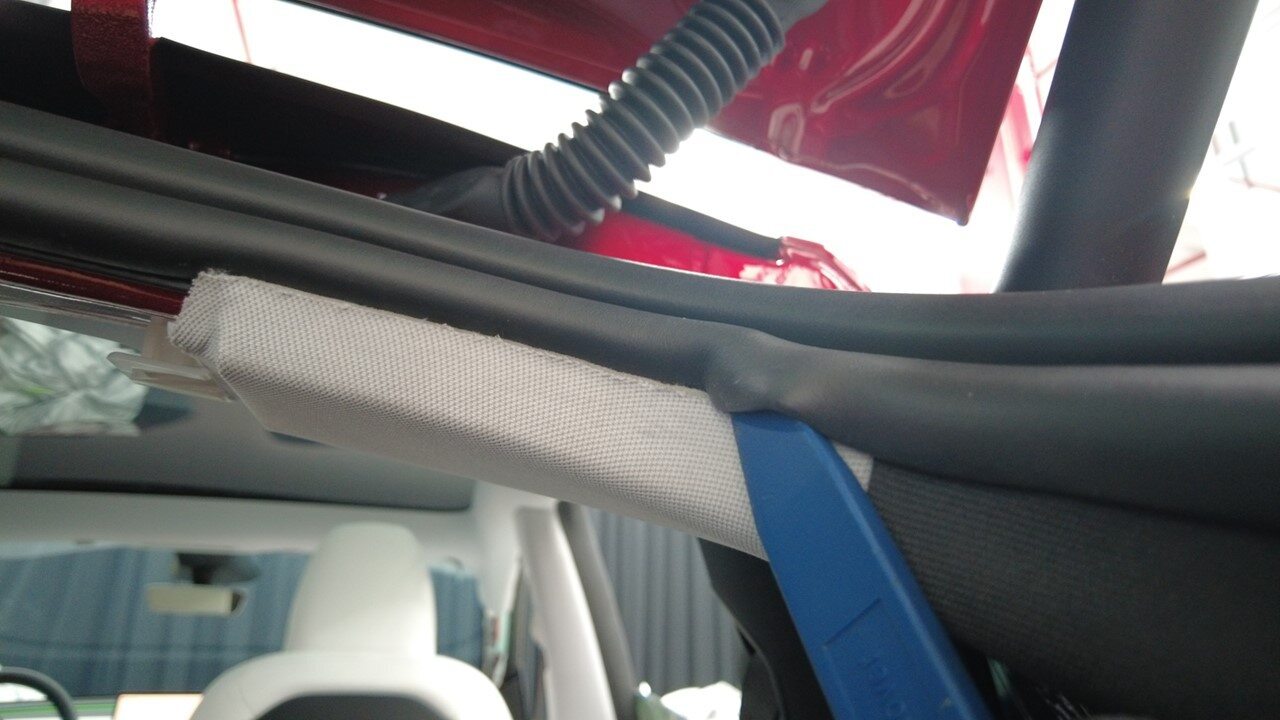

  2. 小心地松开顶篷总成右后部，以便接触连接器。

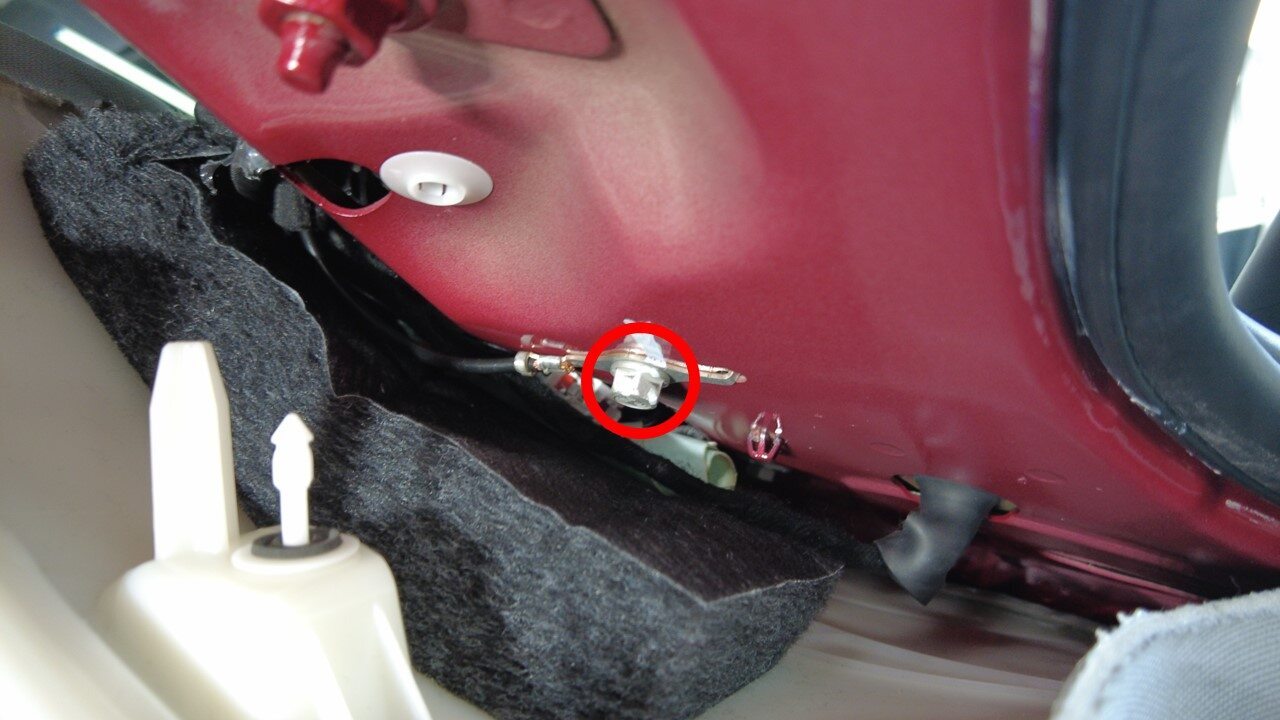

  3. 将掀背尾门线束接地螺栓从车身上拆下后弃置。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒

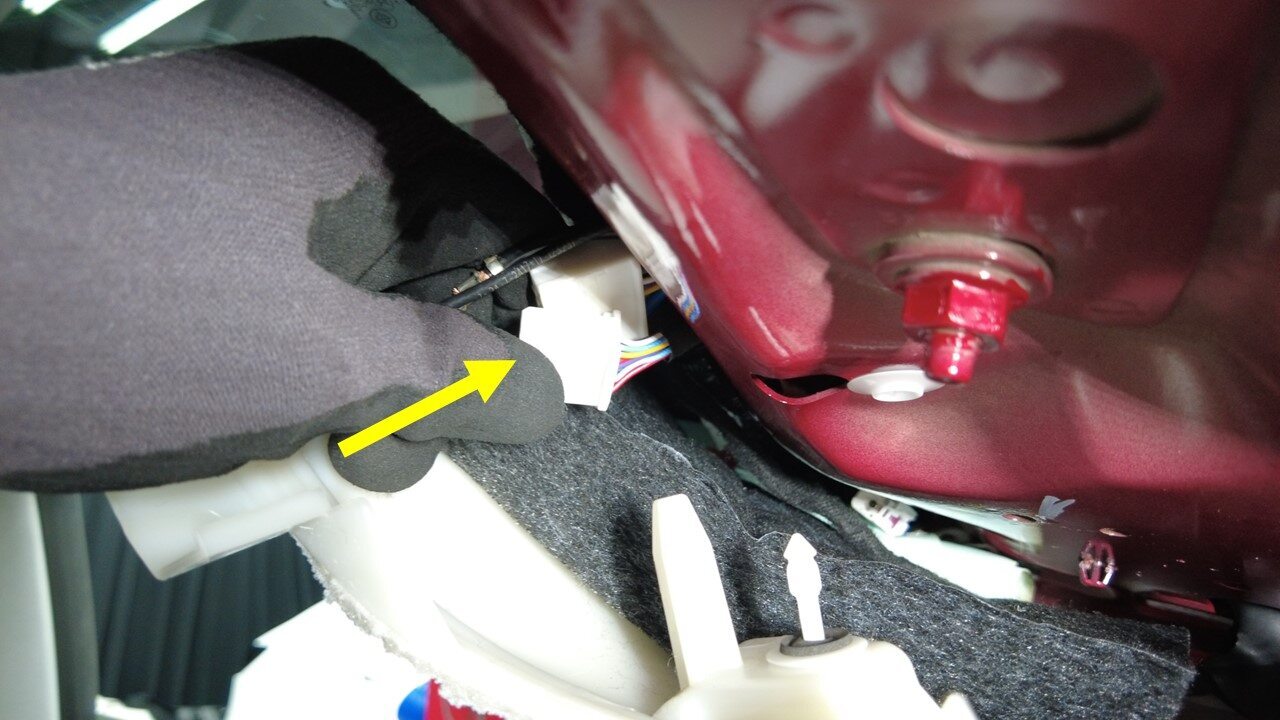

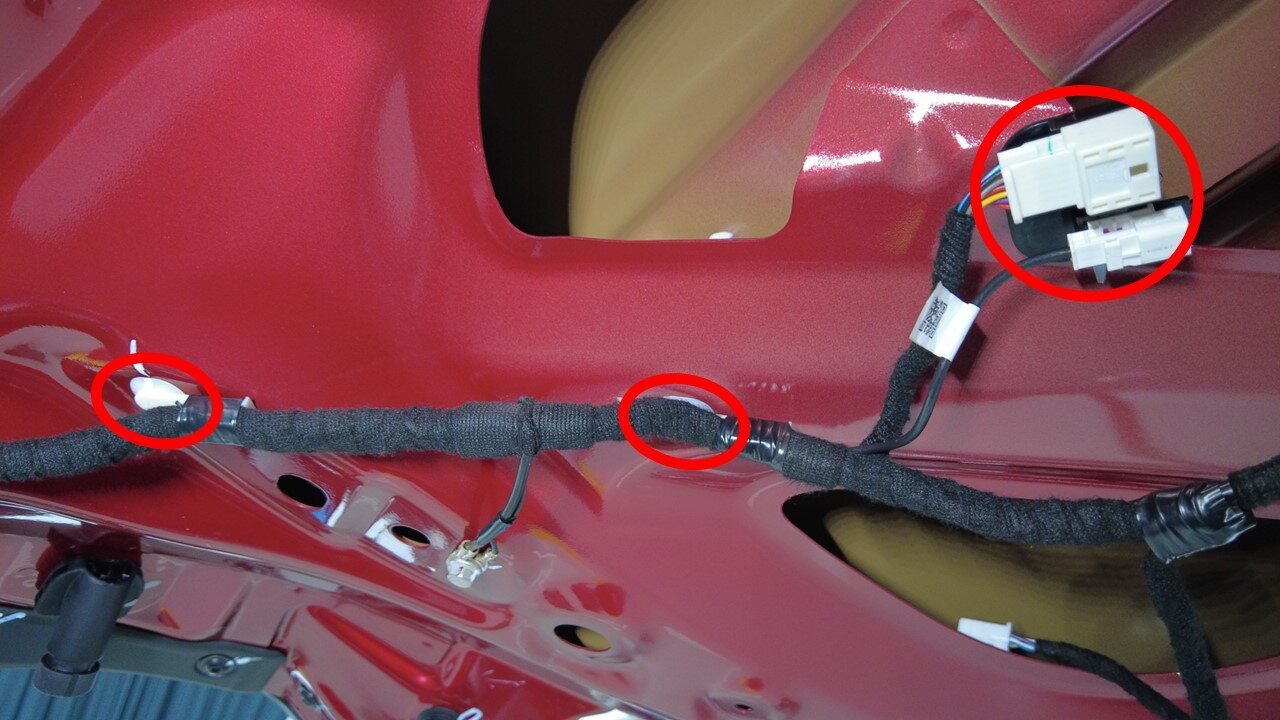

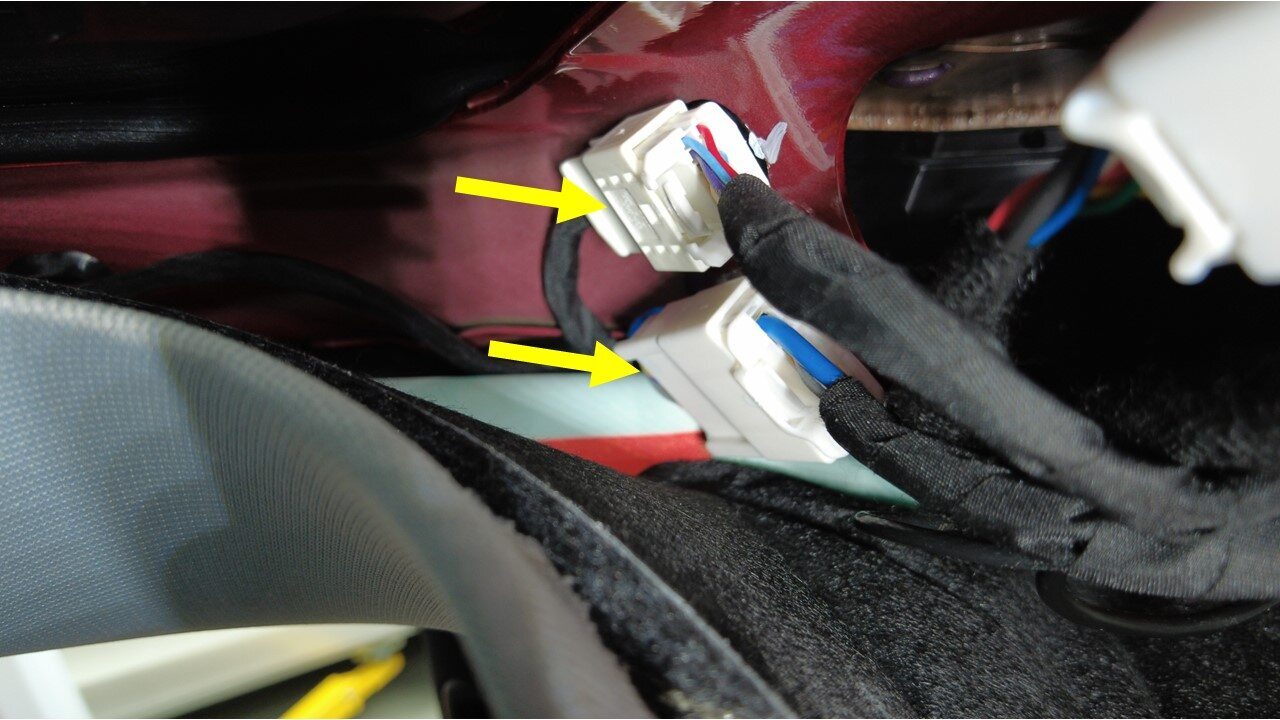

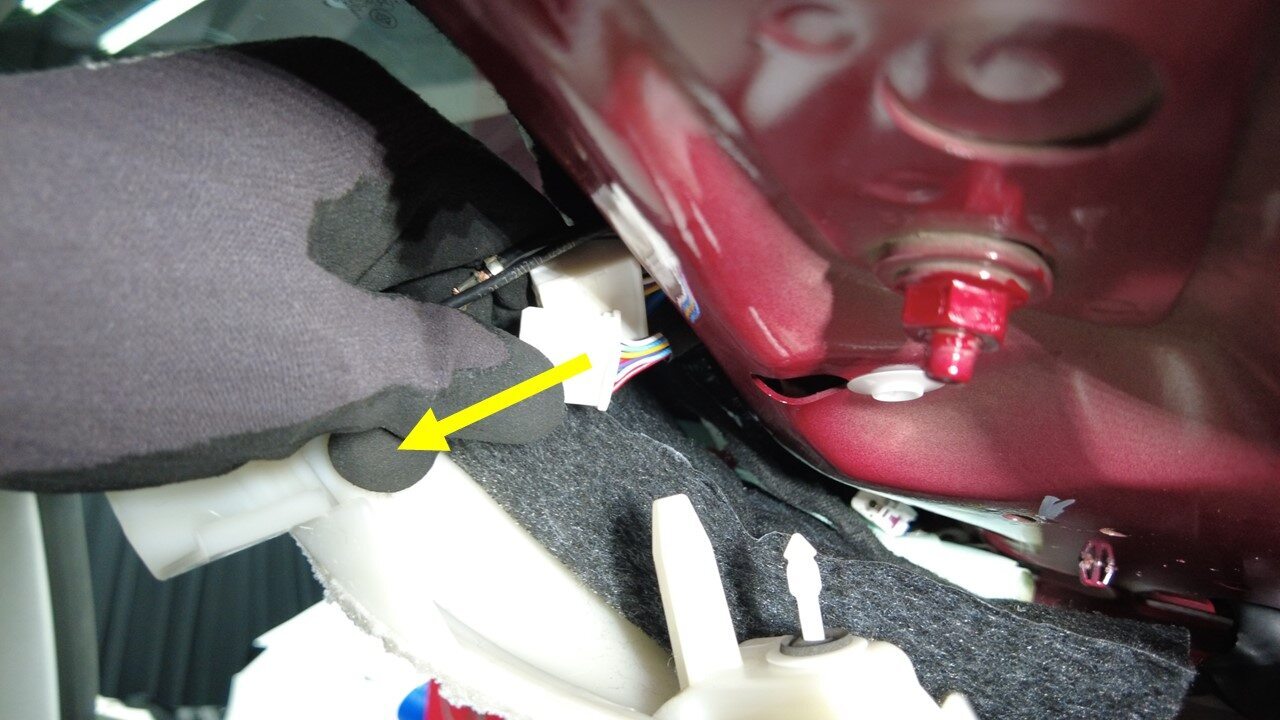

  4. 将掀背尾门线束连接器（3 个）从车身线束上断开。

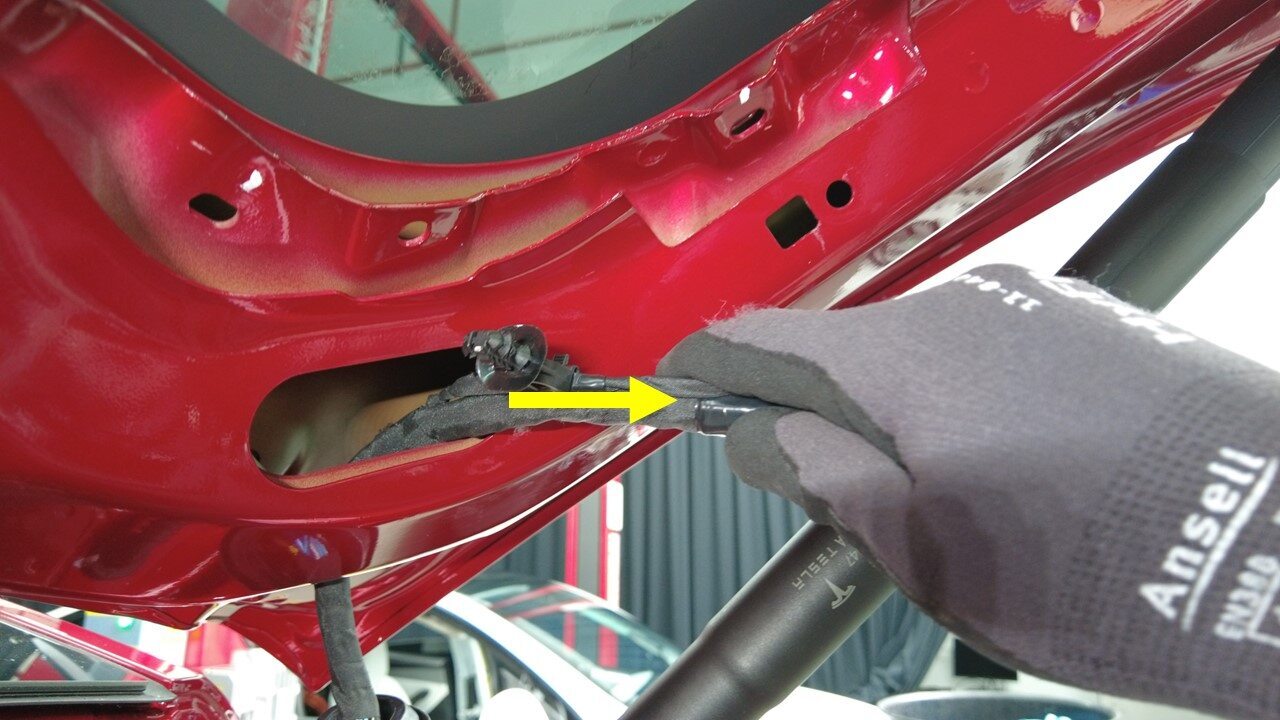

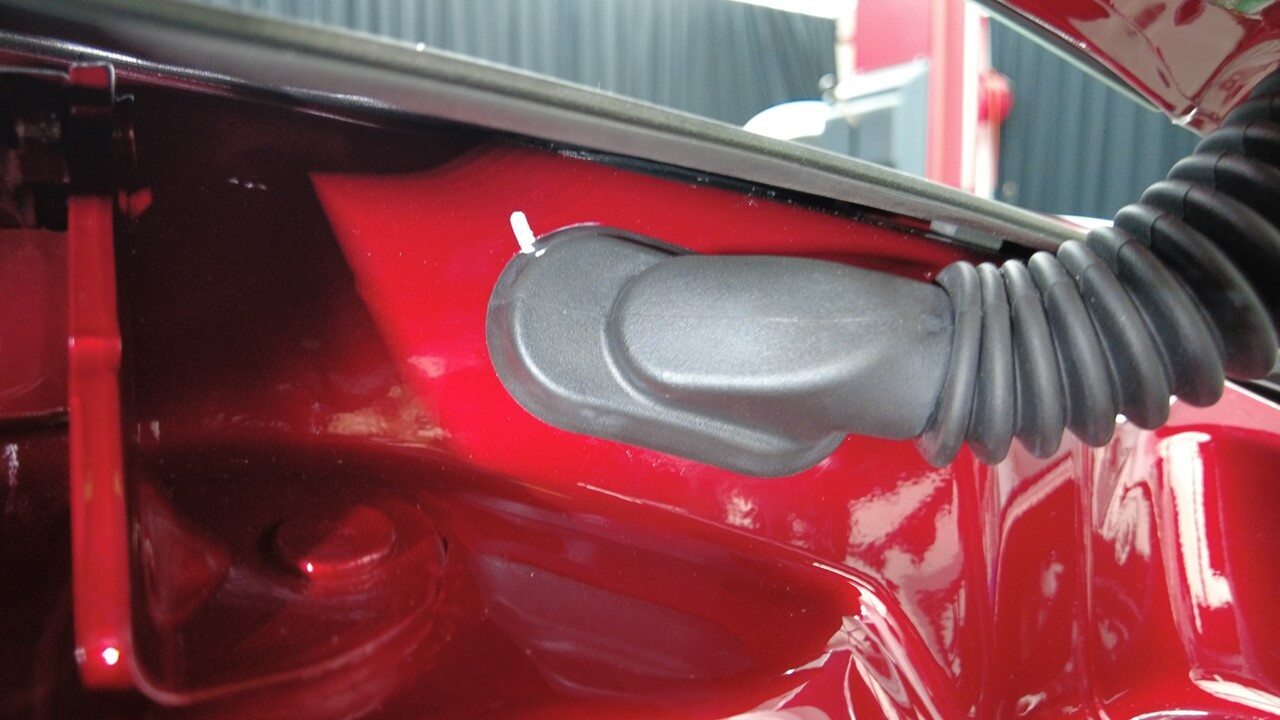

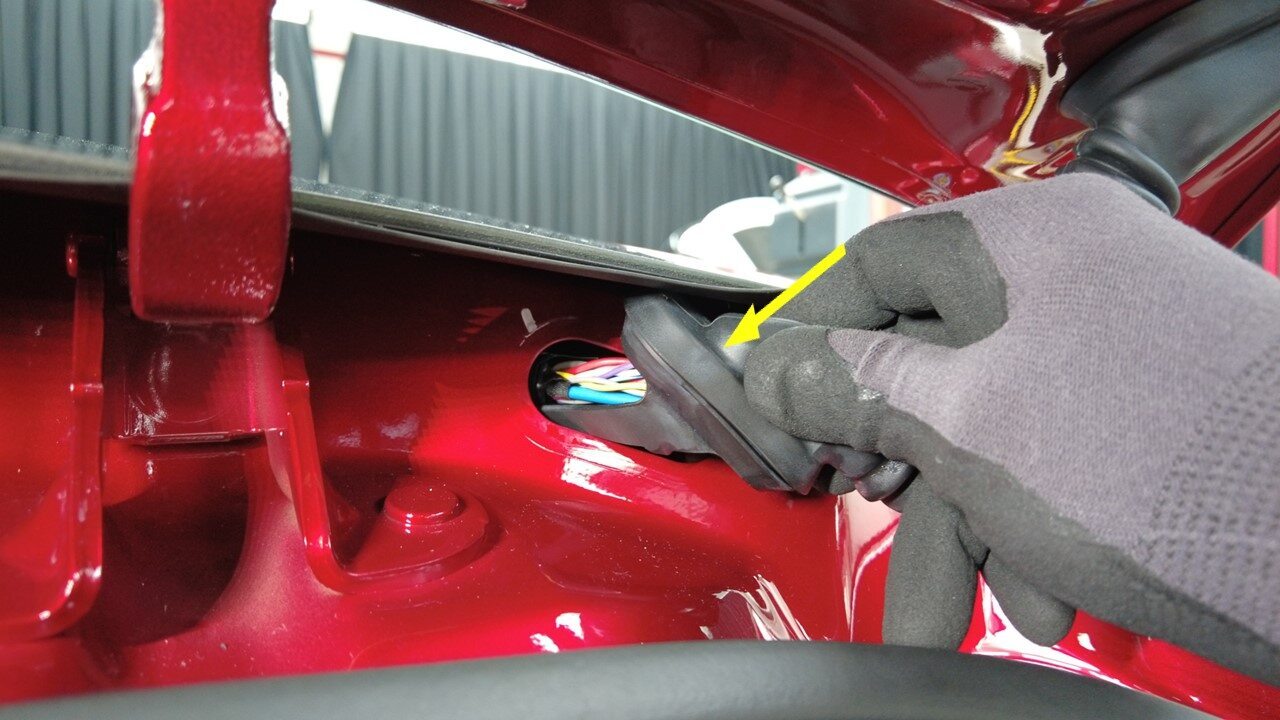

  5. 将掀背尾门右后线束索环从车身上松开。
  6. 拆下掀背尾门下饰板。请参阅Liftgate Lower Trim ((拆卸和更换))。

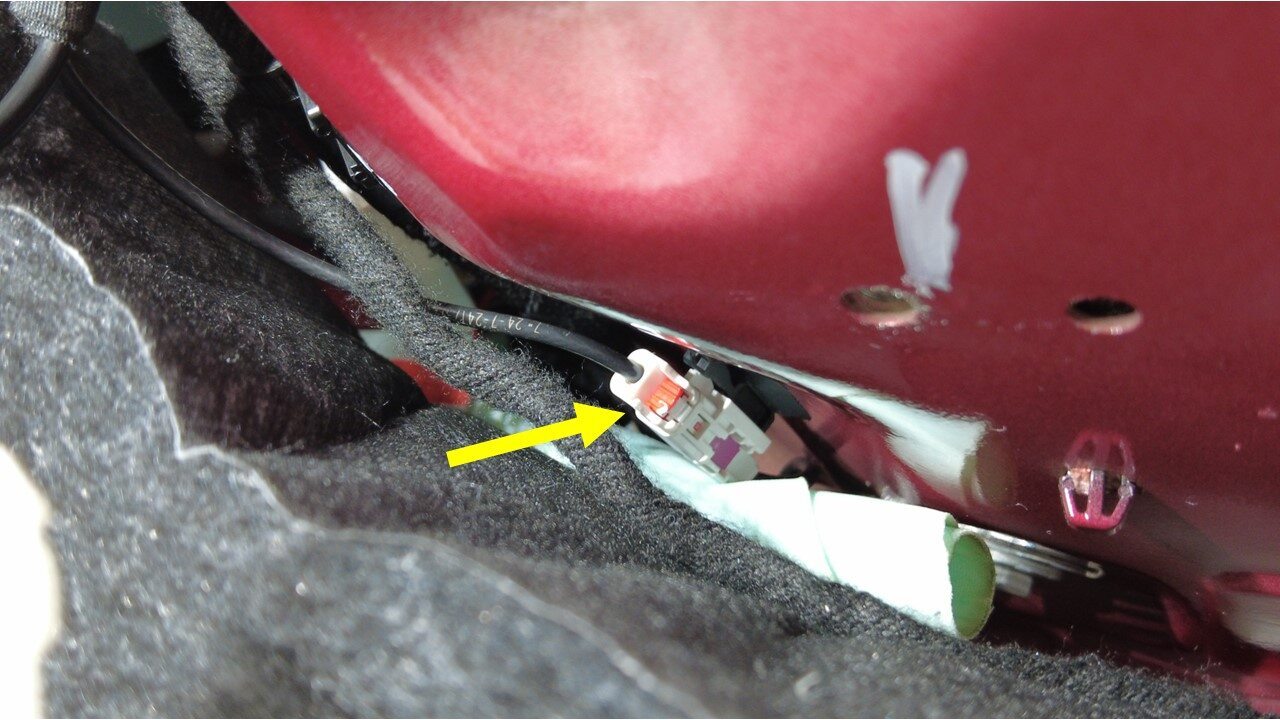

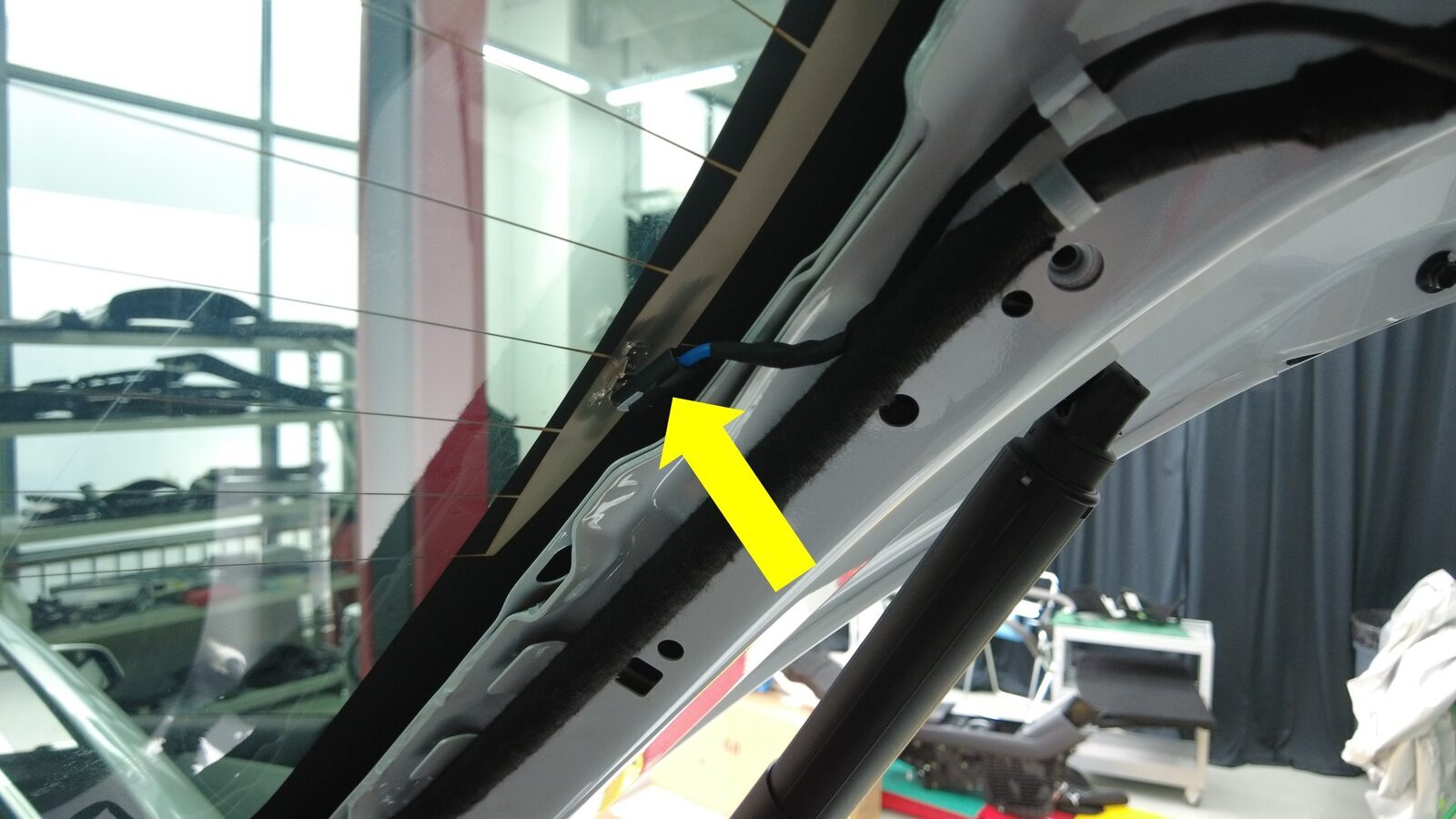

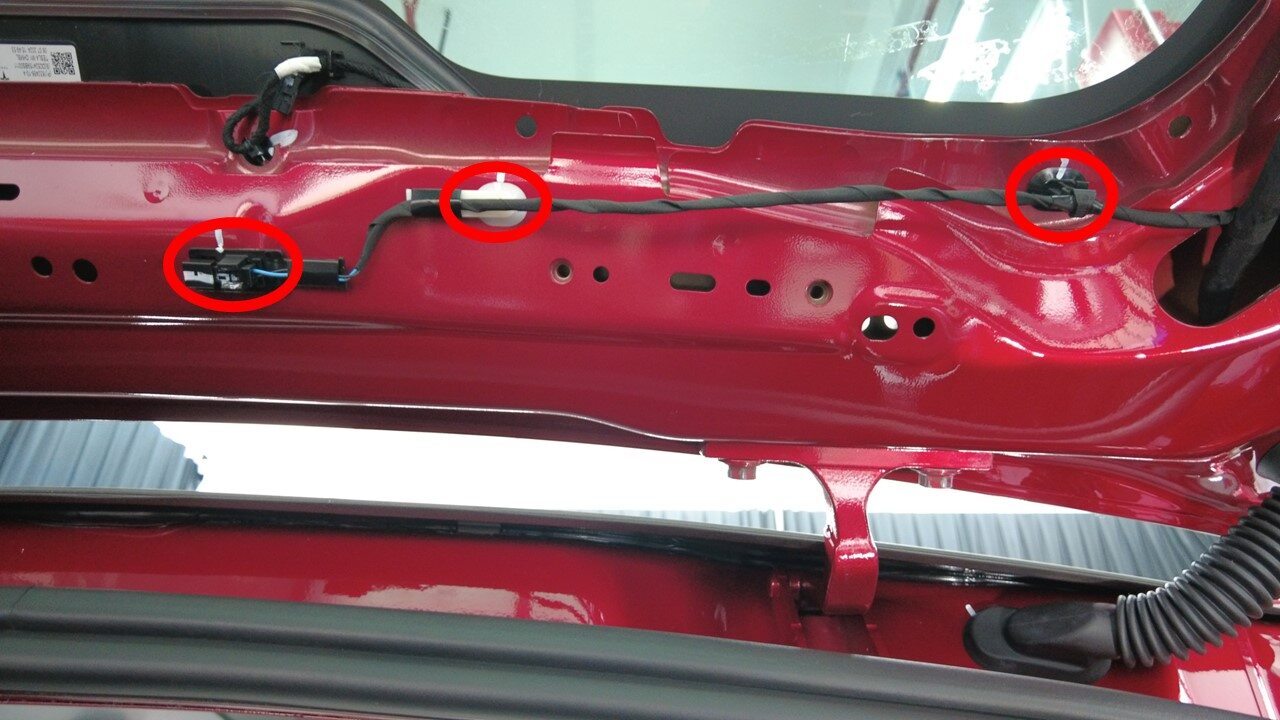

  7. 断开背光灯玻璃加热器正极连接器。
  8. 断开中央高位制动灯连接器。

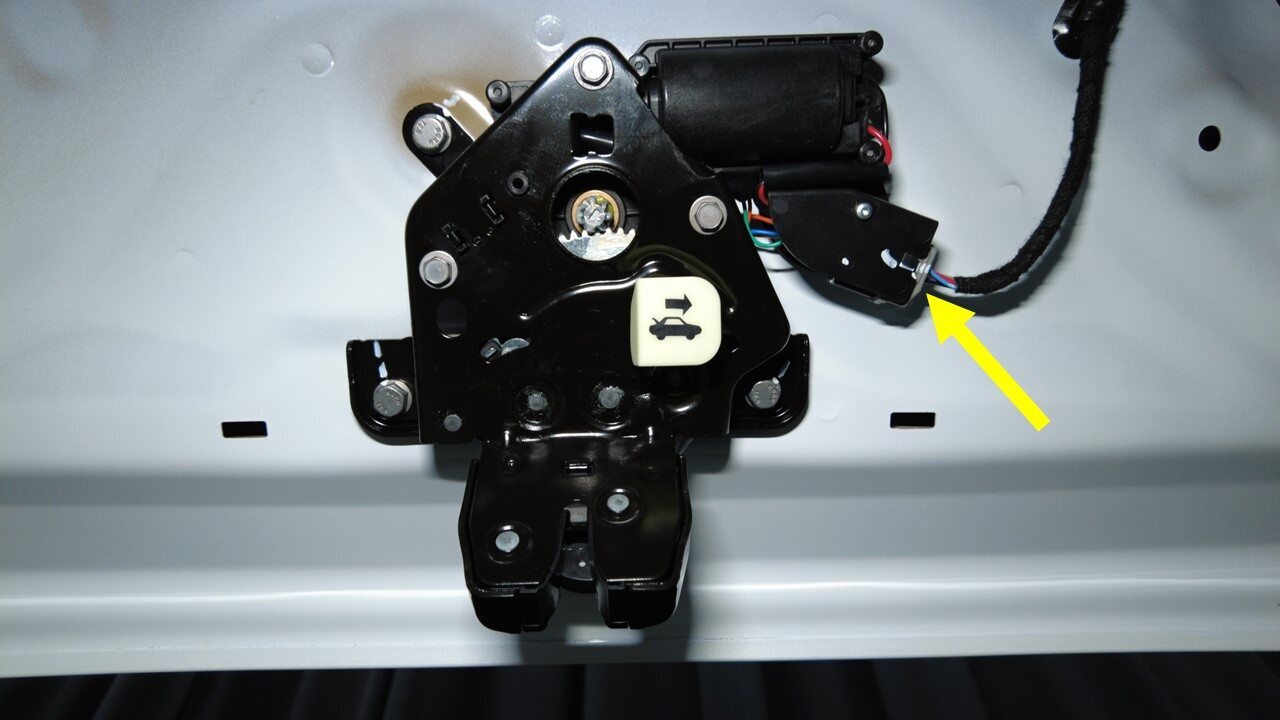

  9. 断开卷带闩锁连接器。

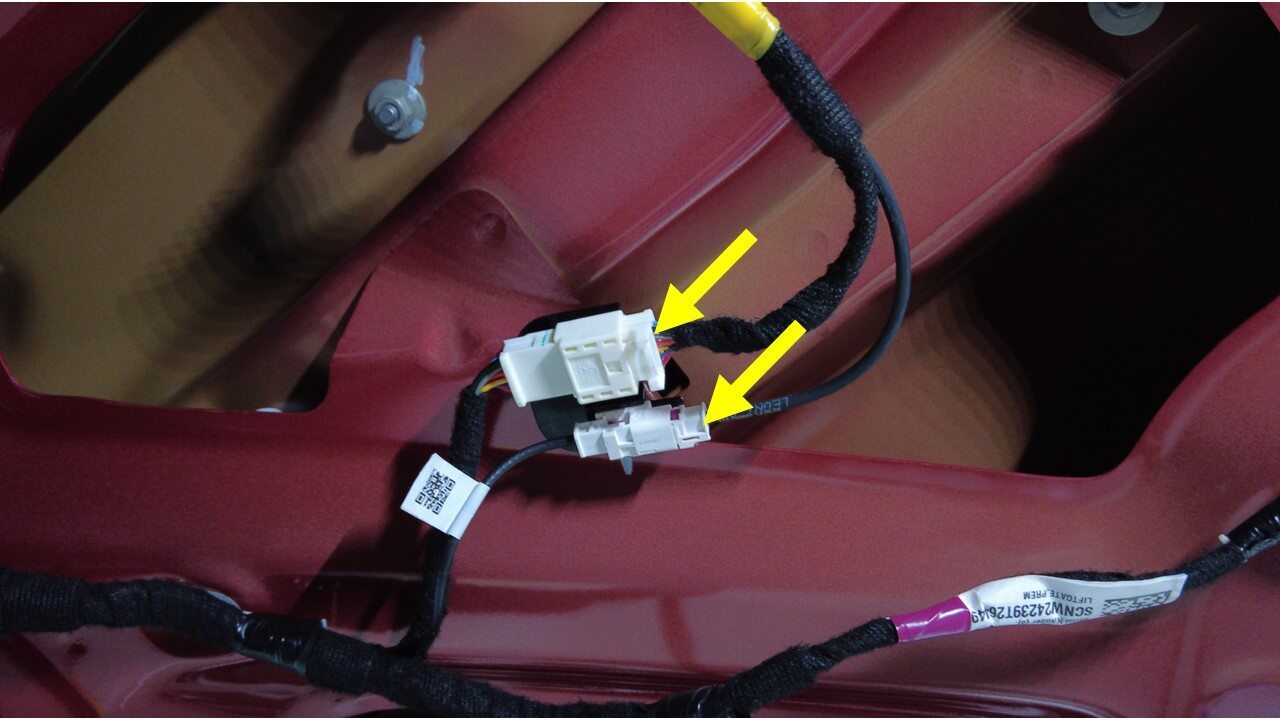

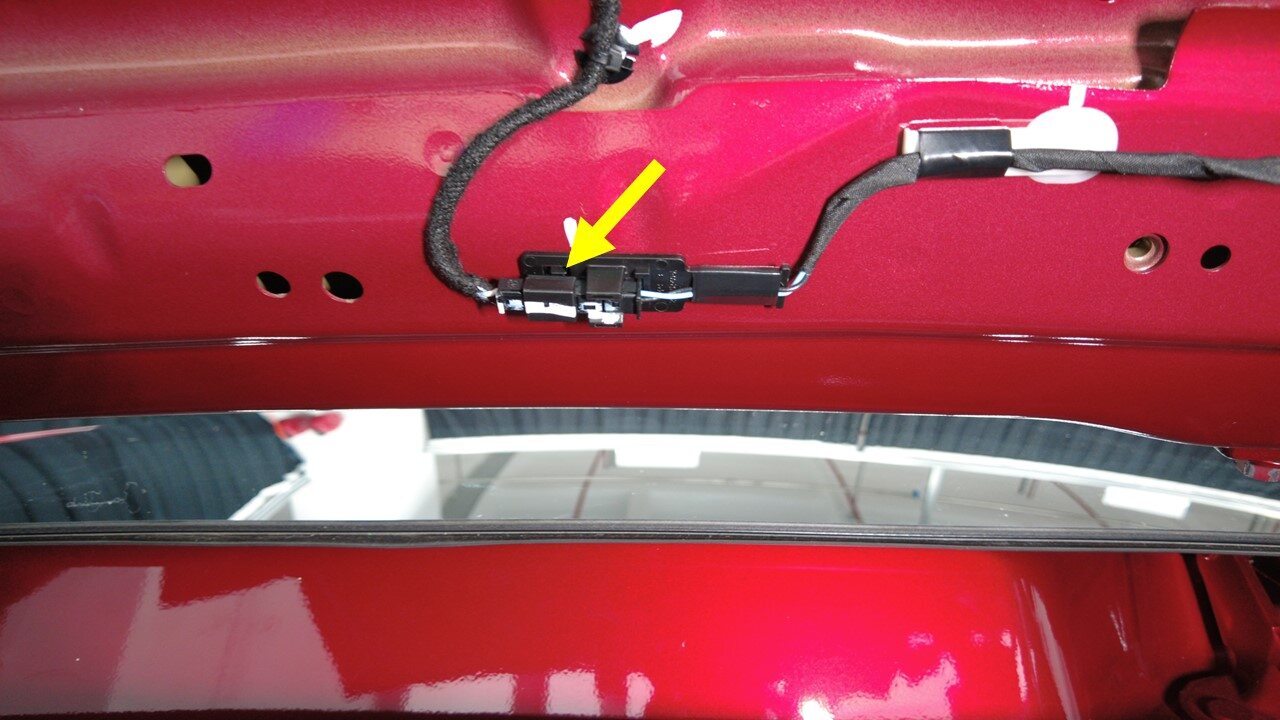

  10. 断开掀背尾门延伸线束连接器（2 个）。

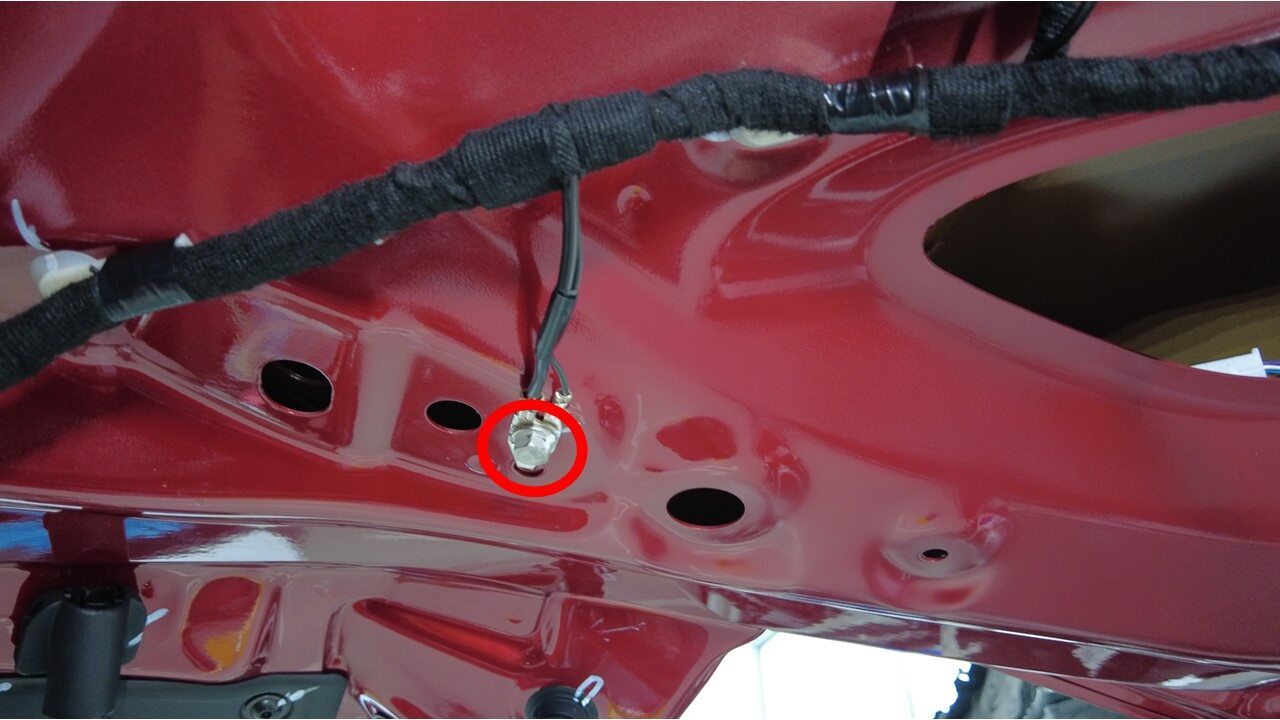

  11. 将掀背尾门线束接地螺栓从掀背尾门总成上拆下后弃置。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒

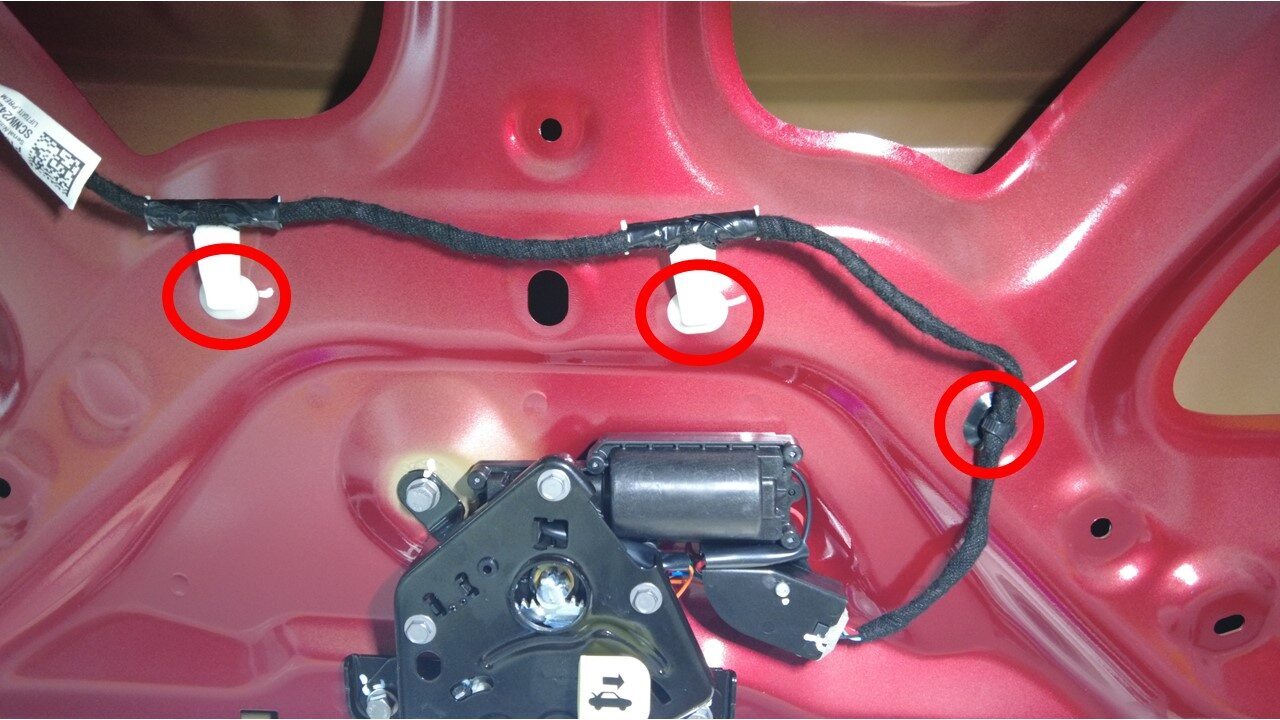

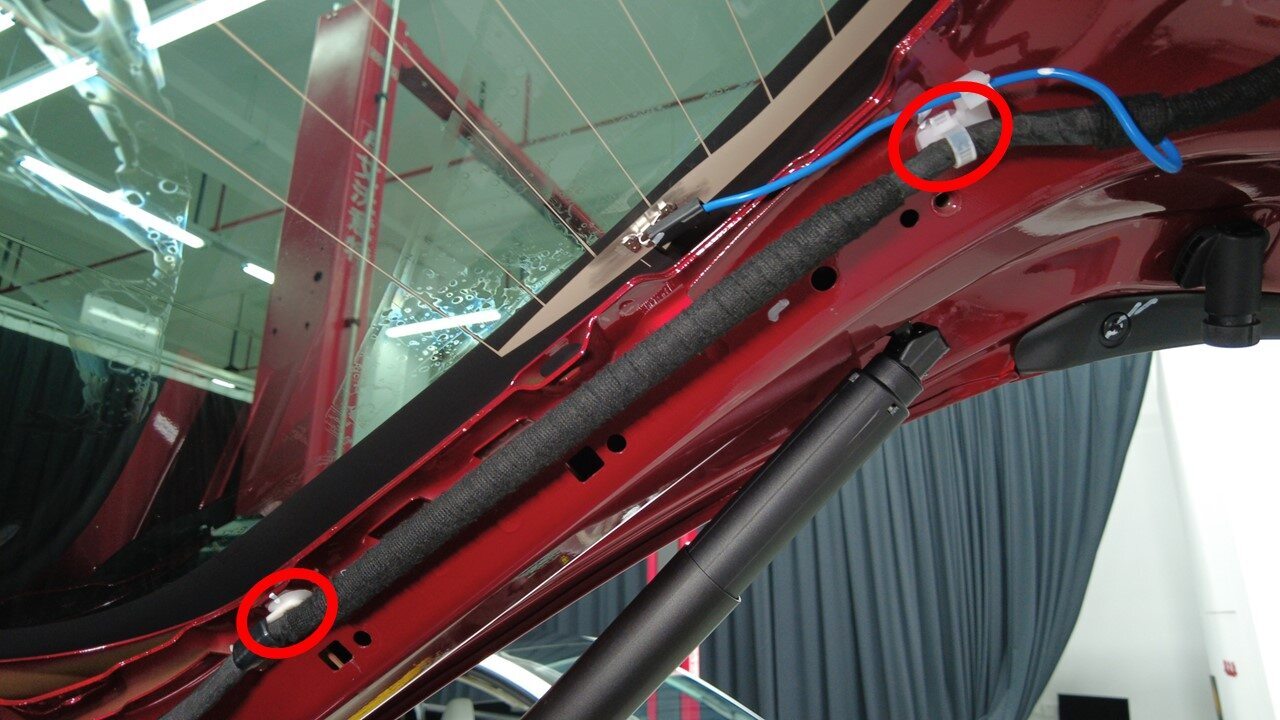

  12. 松开将掀背尾门线束固定到掀背尾门总成的夹子（11 个）。

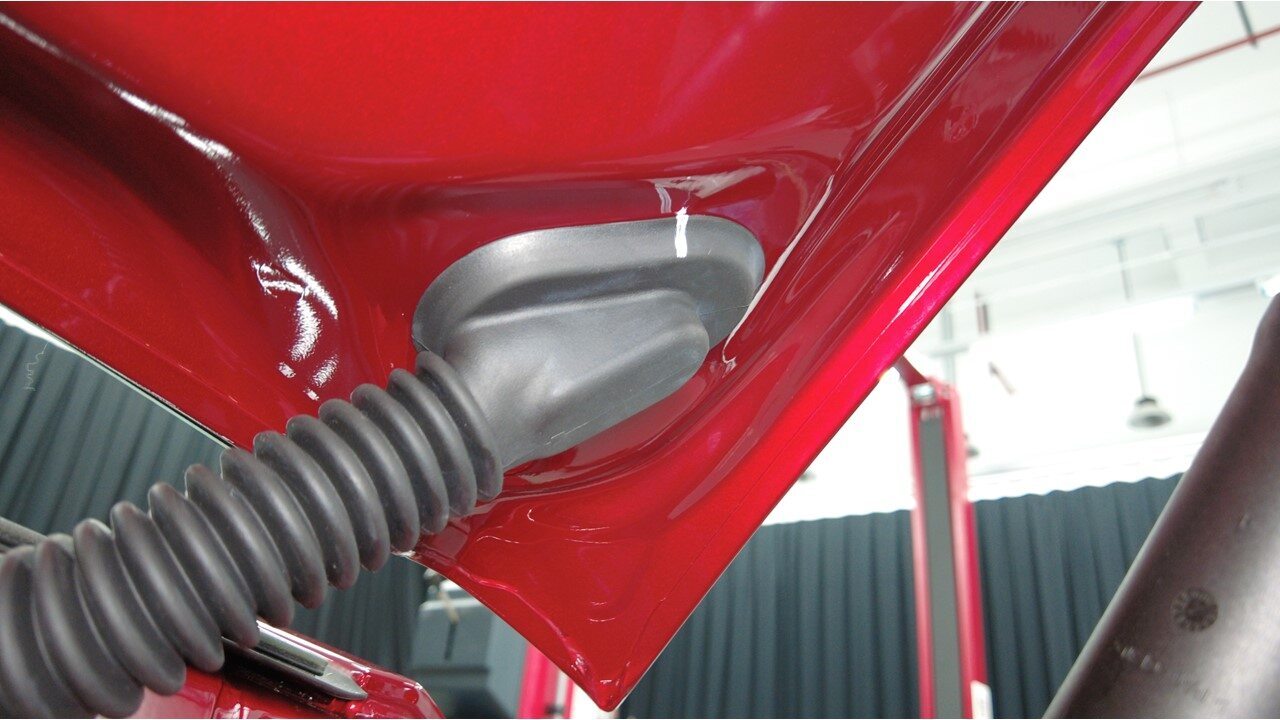

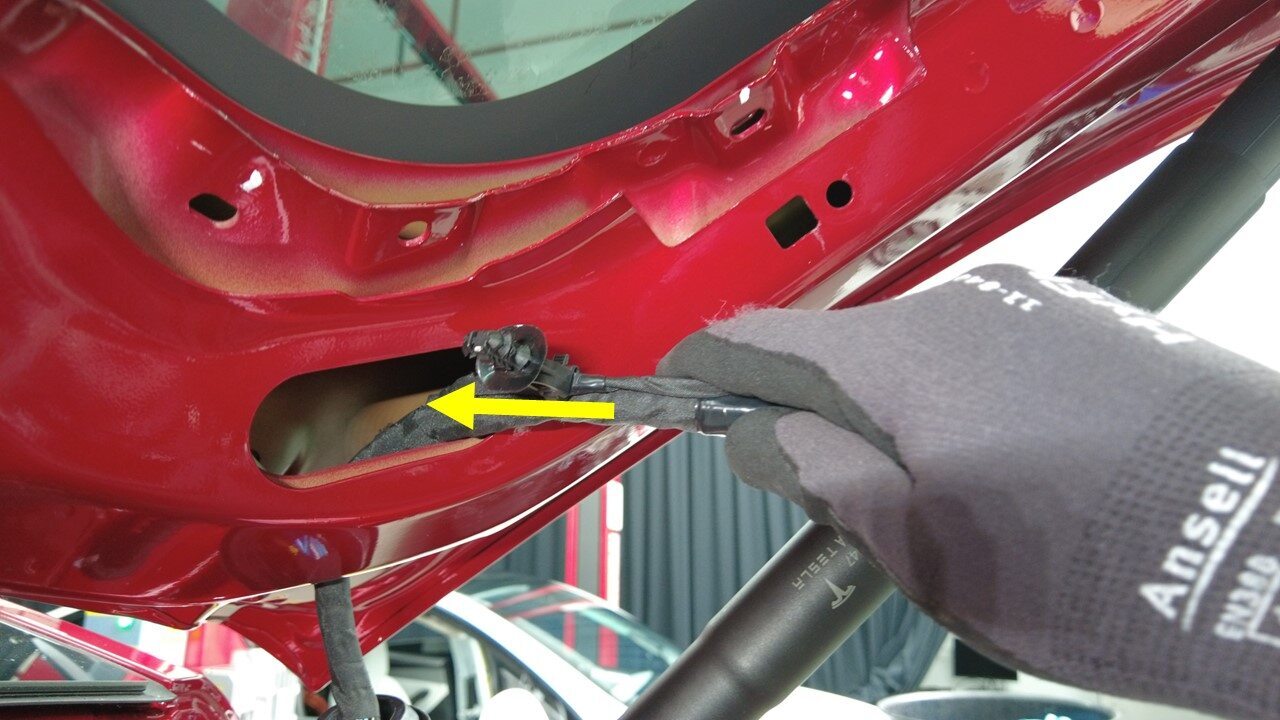

  13. 将掀背尾门线束和线束索环从掀背尾门总成上拆下。

安装

  1. 将掀背尾门线束和线束索环安装到掀背尾门总成上。
  2. 安装将掀背尾门线束固定到掀背尾门总成的夹子（11 个）。
  3. 将新的掀背尾门线束接地螺栓安装到掀背尾门总成上。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒
  4. 连接掀背尾门延伸线束连接器（2 个）。
  5. 连接卷带闩锁连接器。
  6. 连接中央高位制动灯连接器。
  7. 连接背光灯玻璃加热器正极连接器。

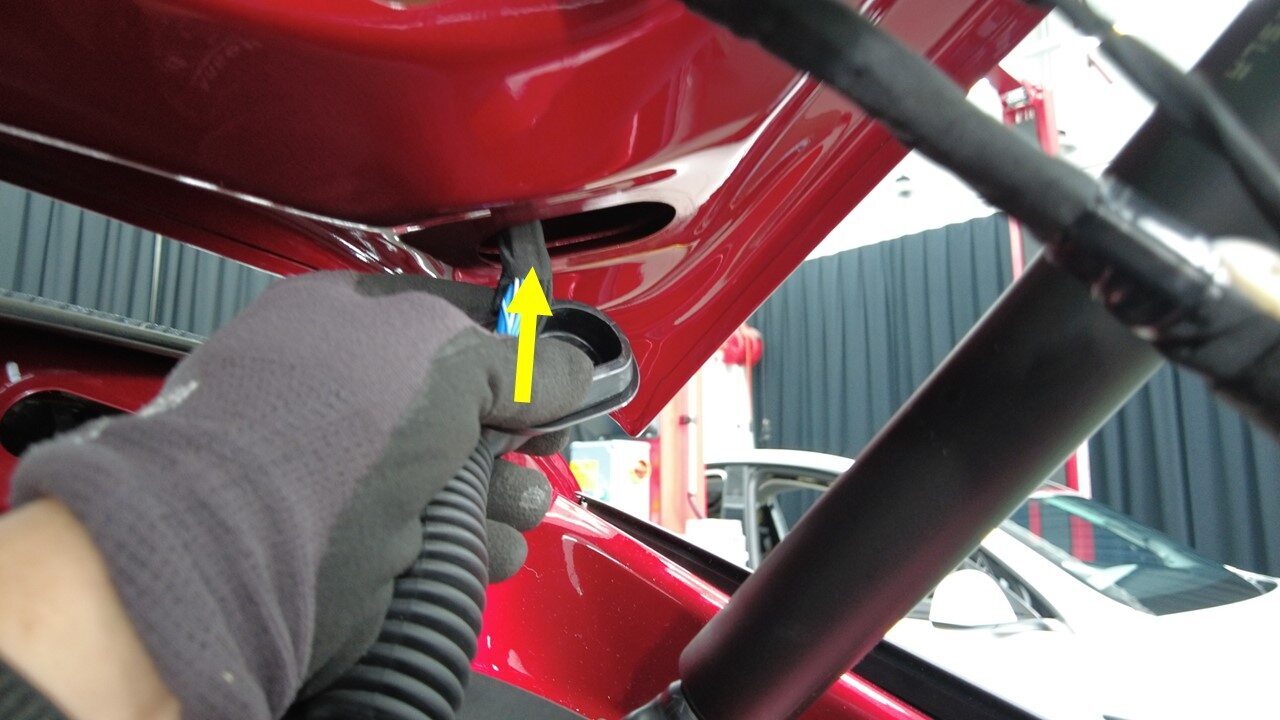

  8. 将掀背尾门线束插入车身并安装索环。
  9. 连接掀背尾门线束连接器（3 个）。
  10. 将新的掀背尾门线束接地螺栓安装到车身上。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒

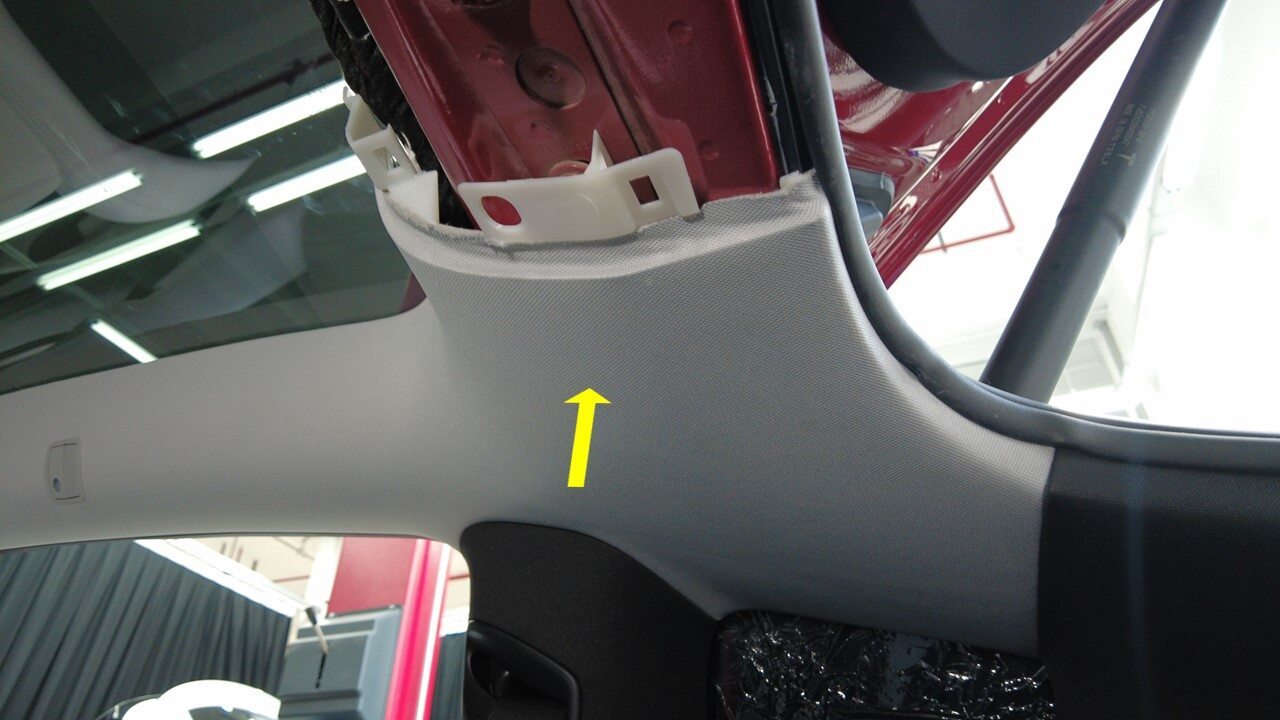

  11. 将顶篷右后部安装到位并用卡子紧固。
    Informational PurposesAn informational icon, calling your attention
    注
    沿饰板边缘安装后备箱密封条。
  12. 安装后部顶篷。请参阅Rear Headliner ((拆卸和更换))。
  13. 安装掀背尾门下饰板。请参阅Liftgate Lower Trim ((拆卸和更换))。
