锁扣 - 第二排 - LH(拆卸和更换)

校正代码 2005020602 FRT 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格锁扣 - 第二排 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定第二排左侧锁扣的螺栓
40 Nm (29.5 lbs-ft)
  • 梅花 T50 套筒
  • 无绳棘轮/冲击钻
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆下第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))

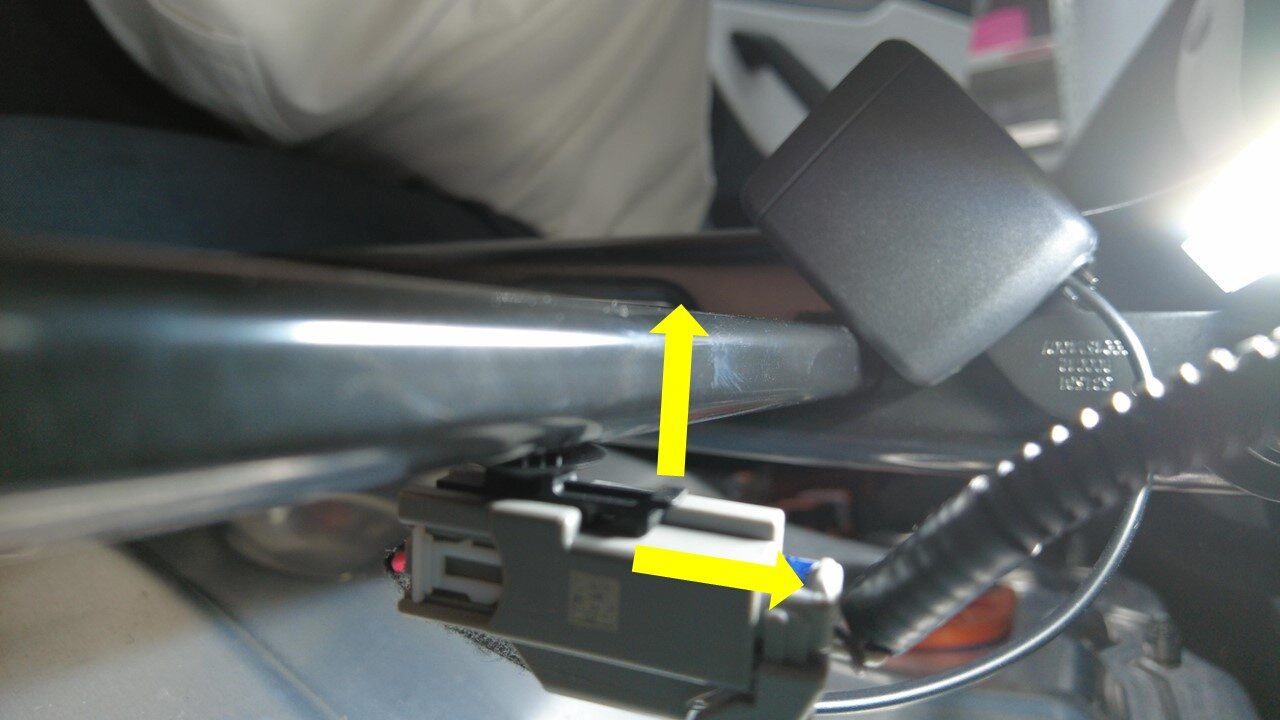

  2. 向上提起卡子支架末端,然后松开锁片并向后滑动,将连接器从卡子支架上拆下。

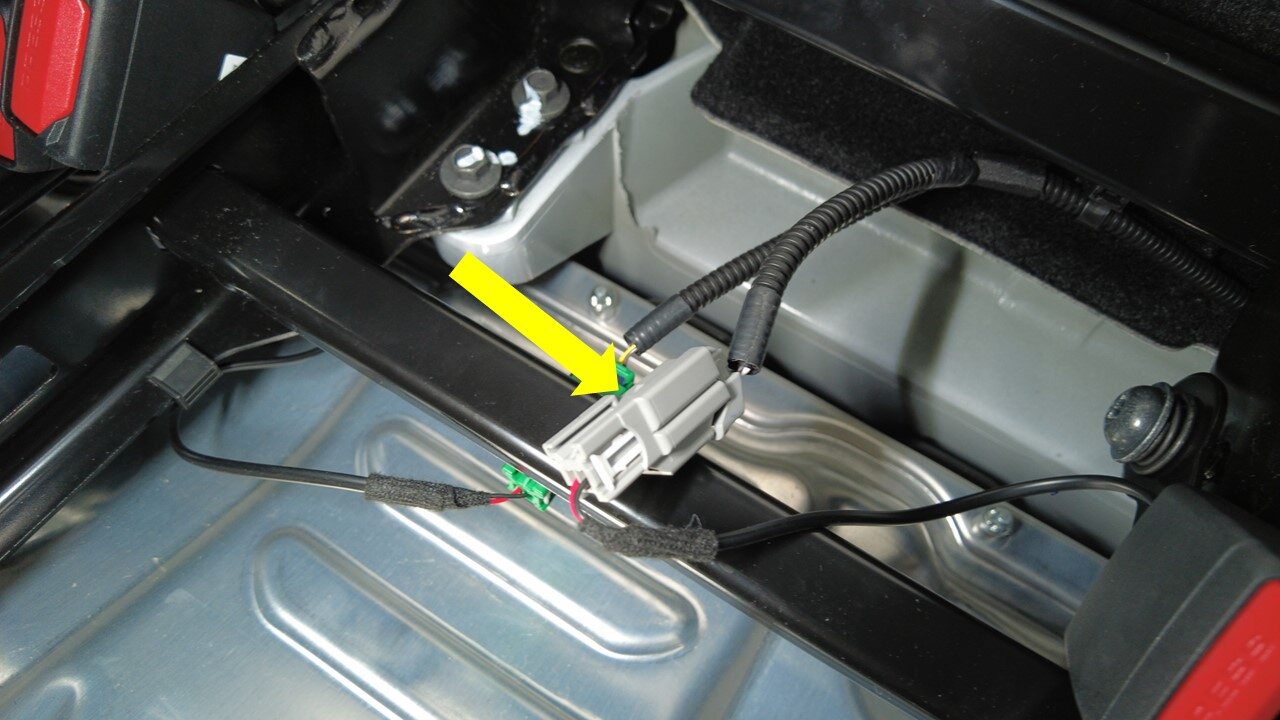

  3. 断开左后座椅安全带锁扣电气连接器。

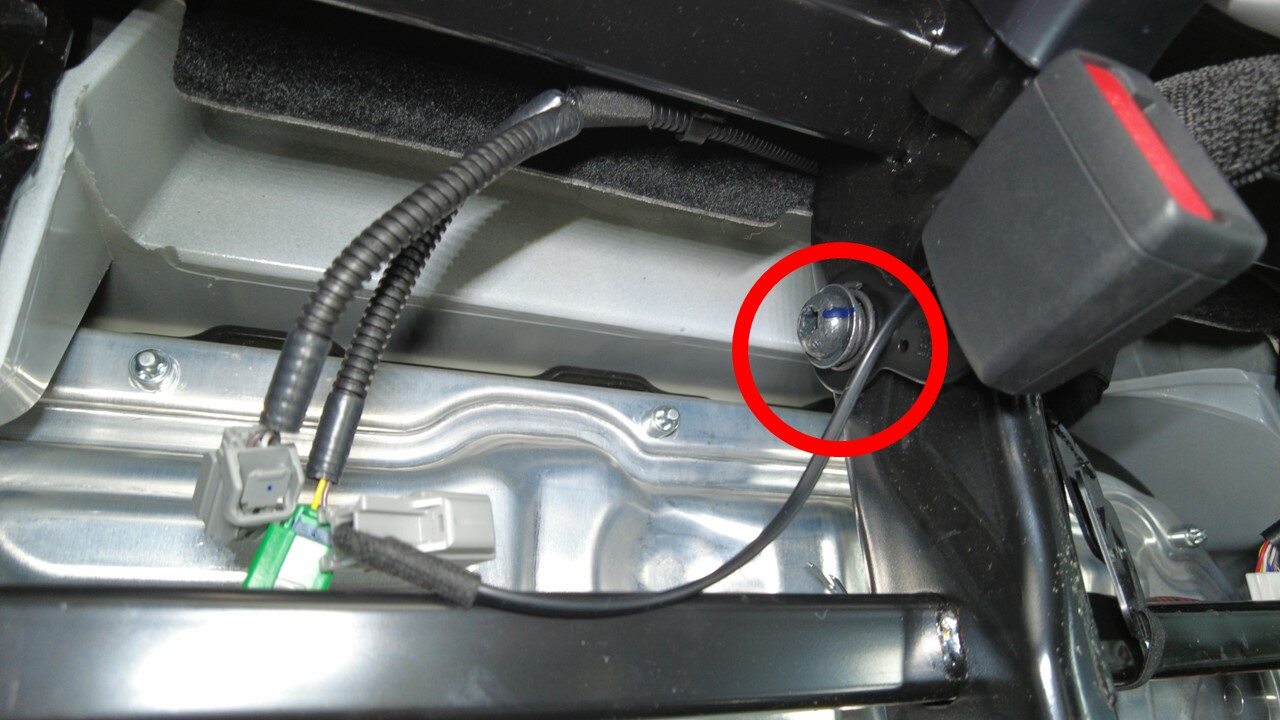

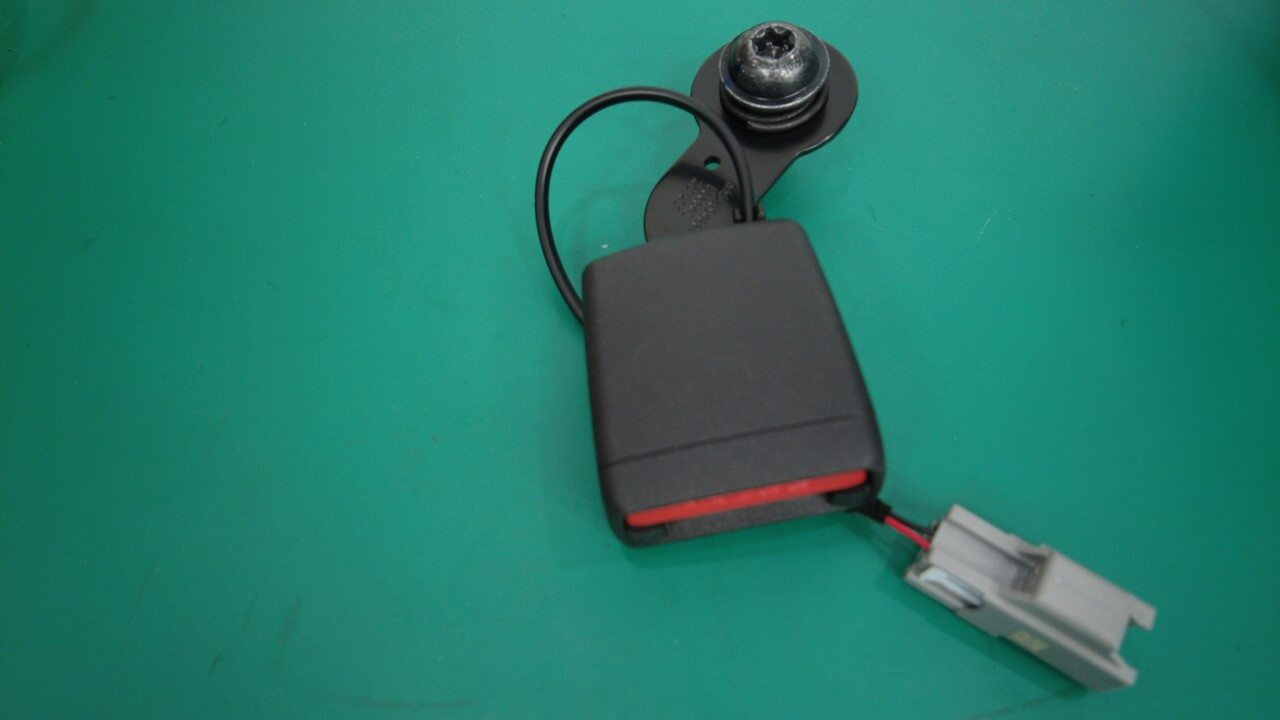

  4. 拆下用于固定第二排左侧锁扣的螺栓,然后将锁扣从车辆上取下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T50 套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 安装用于固定第二排左侧锁扣的螺栓。
    40 Nm (29.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T50 套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  2. 连接左后座椅安全带锁扣电气连接器。
  3. 将连接器向前滑动安装到卡子支架上,直至听到“咔嗒”声。
  4. 安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
