通气盖 - 3DU ((拆卸和更换))

校正代码 3901020102 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格通气盖 - 3DU ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
前驱动单元通风阀
5 Nm (3.7 lbs-ft)
  • 棘轮/扭矩扳手
  • 1/4 英寸至 3/8 英寸适配器
  • 22 毫米套筒
  • 3 英寸加长件
更换

拆卸

  1. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))

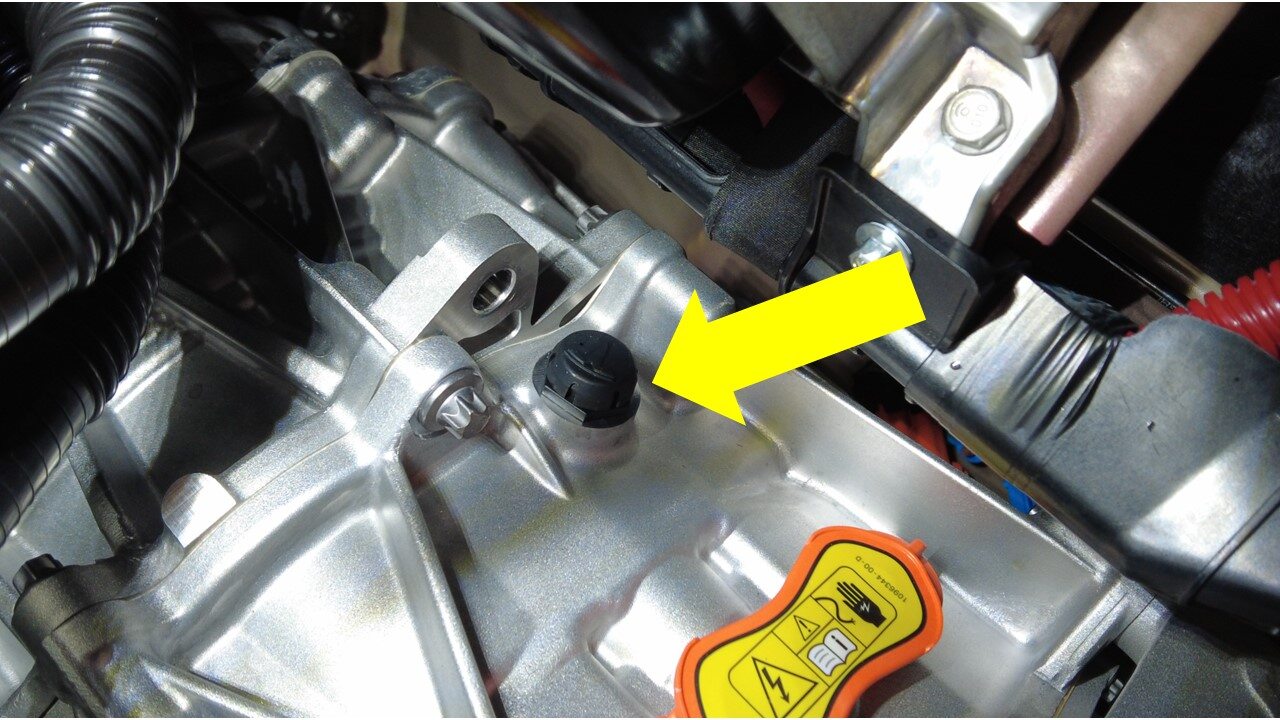

  2. 将前部线束支架向前移动至合适位置,以便拆下前驱动单元通气阀。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器
    • 22 毫米套筒
    • 3 英寸加长件

安装

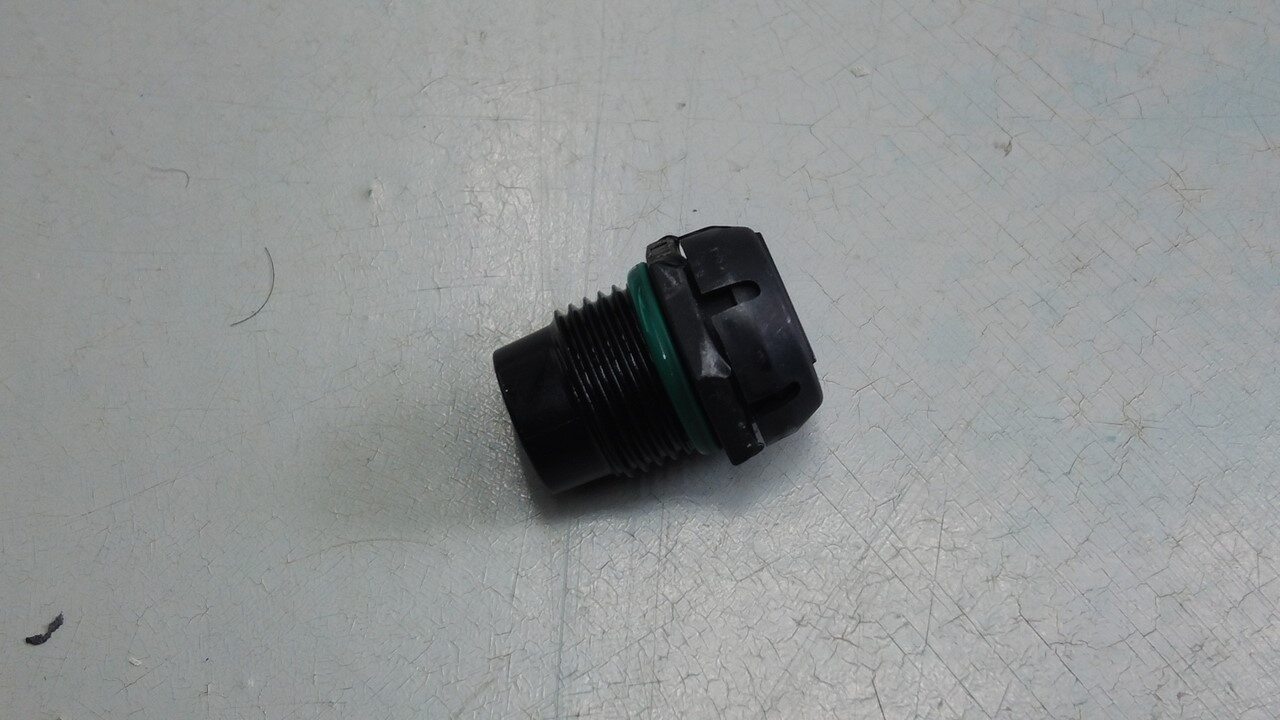

  1. 安装新的前驱动单元通气阀。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 1/4 英寸至 3/8 英寸适配器
    • 22 毫米套筒
    • 3 英寸加长件
  2. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
