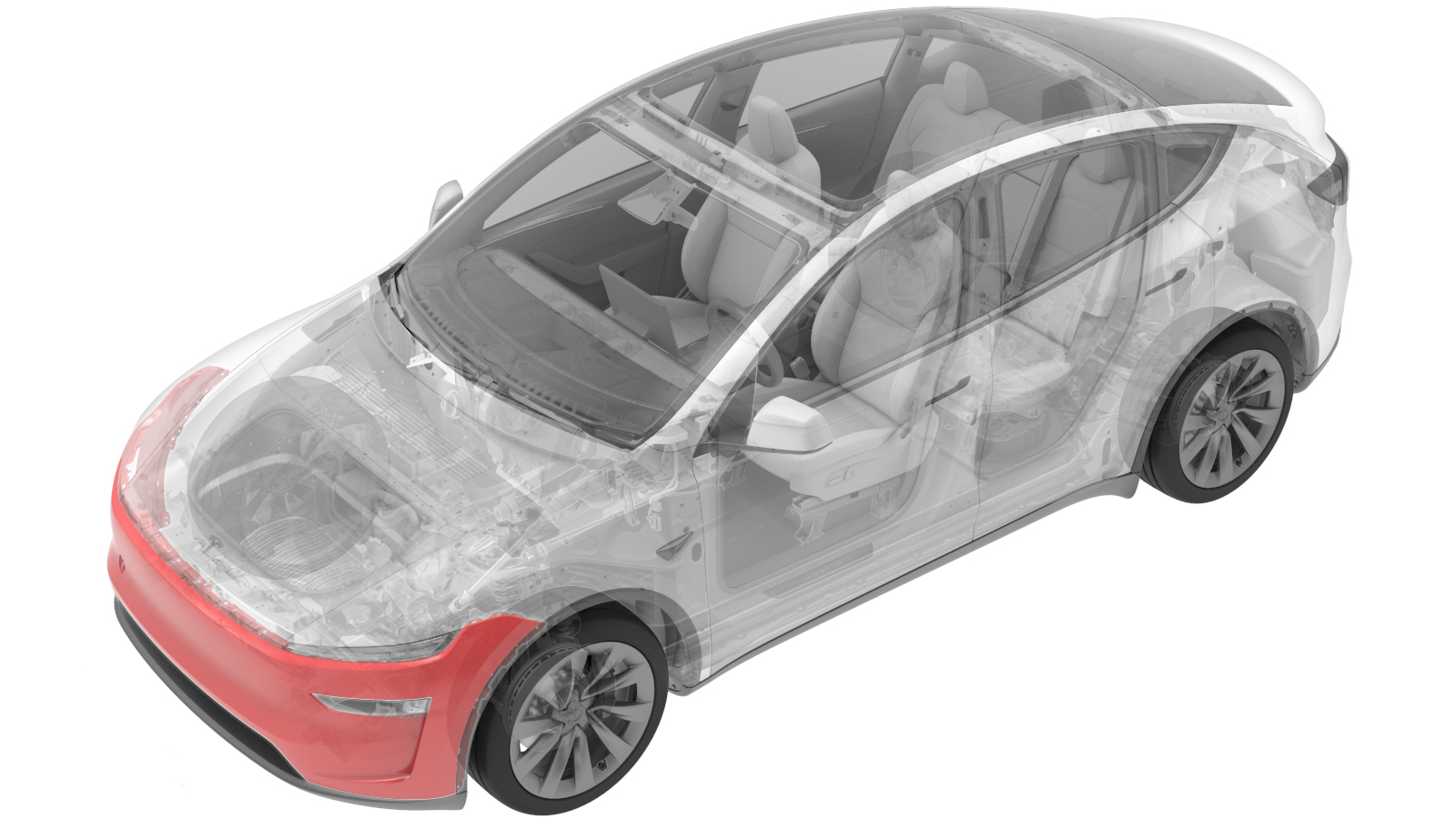

前保险杠饰板 ((拆卸和安装))

校正代码 1001020501 FRT 0.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前保险杠饰板 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前饰板上部固定到车辆的螺栓(4 个)
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
重复使用
将裙板固定到前饰板的螺栓(3 个)
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
重复使用
将前饰板左右角固定到左前翼子板的螺栓(2 个)
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 拆下中央前照灯。请参阅灯带 - 前(拆卸和安装)

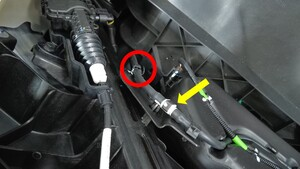

  2. 断开前保险杠饰板摄像头清洗器软管,然后松开将软管固定到车辆的卡子。

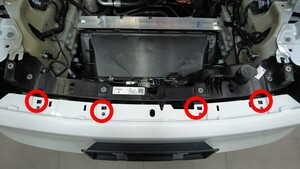

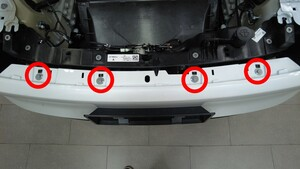

  3. 拆下将前饰板上部固定到车辆的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  4. 拆下左前和右前翼子板饰板。请参阅翼子板饰板 - 前 - LH(拆卸和更换)
  5. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  6. 拆下将裙板左右侧固定到前轮拱内衬的卡子(6 个)。

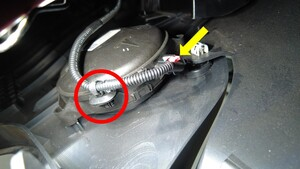

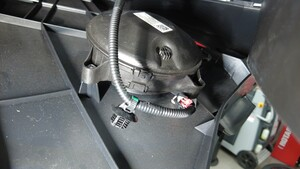

  7. 松开将行人警示线束固定到扬声器的夹子,然后断开行人警示连接器。

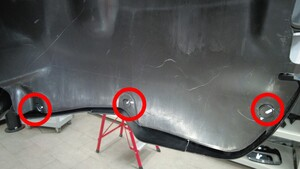

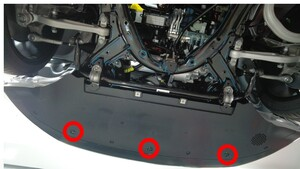

  8. 拆下将裙板固定到前饰板的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

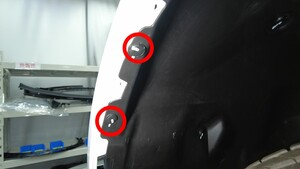

  9. 松开将前轮拱内衬固定到前饰板总成的卡子(4 个)。
    图 1. 左侧如图所示,右侧类似

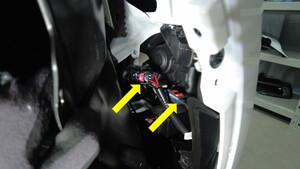

  10. 断开前饰板上的电气连接器(2 个)。

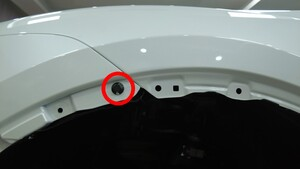

  11. 拆下将前饰板左右角固定到左前翼子板的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    图 2. 左侧如图所示,右侧类似

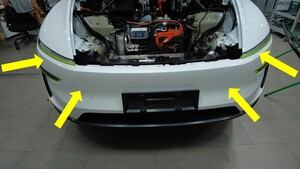

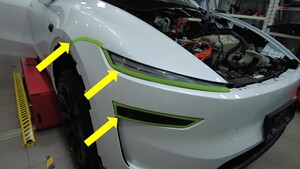

  12. 沿左右前照灯和前翼子板粘贴遮蔽胶带,以保护车漆。
    图 3. 左侧如图所示,右侧类似

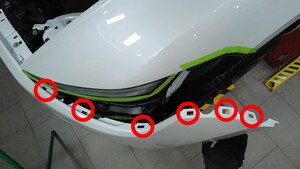

  13. 在协助下,松开将前饰板总成固定到车辆的卡子(16 个)。
    Informational PurposesAn informational icon, calling your attention
    松开前饰板总成两侧,然后小心地向上向前拉动饰板总成,将其从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention

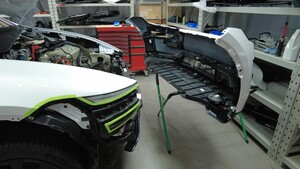

    将前饰板总成放置在有垫层的作业表面。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏前照灯和前翼子板。

安装

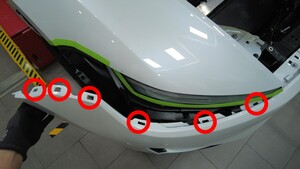

  1. 在协助下,安装将前饰板总成固定到车辆的卡子(16 个)。
    Informational PurposesAn informational icon, calling your attention
    将前饰板摄像头清洗器软管穿过前端支架。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿损坏前照灯和前翼子板。
  2. 连接前保险杠饰板摄像头清洗器软管,然后安装将软管固定到车辆的卡子。
  3. 安装将前饰板上部固定到车辆的螺栓(4 个)。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  4. 安装将前饰板左右角固定到左前翼子板的螺栓(2 个)。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    图 4. 左侧如图所示,右侧类似
  5. 连接前饰板电气连接器(2 个)。
  6. 安装将左前和右前轮拱内衬固定到前饰板总成的卡子(4 个)。
    图 5. 左侧如图所示,右侧类似
  7. 连接行人警示连接器,然后安装将行人警示线束固定到扬声器的夹子。

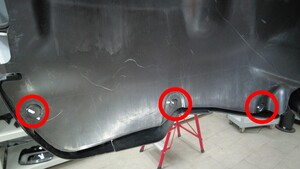

  8. 安装将裙板固定到前饰板的螺栓(3 个)。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    在将前流线型护板固定到车辆的螺栓螺纹上涂抹一小滴 Loctite 222 。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  9. 安装将裙板左右侧固定到轮毂内衬的推拉式卡子(6 个)。
  10. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  11. 安装左前和右前翼子板饰板。请参阅翼子板饰板 - 前 - LH(拆卸和更换)
  12. 揭下前照灯和前翼子板上的遮蔽胶带。
  13. 安装中央前照灯。请参阅灯带 - 前(拆卸和安装)
