背光灯玻璃 ((拆卸和安装))
校正代码
1020030101
FRT
1.68
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-06-01: 添加了“将电钻调节钮设置到 1”的警告。
警告
执行此程序时，穿戴适当的个人防护装备 (PPE)，包括防割手套和护目镜。
设备：
- 便携式工作台：1054720-00-A
- 可伸缩刀片式刀具：1082497-00-A
- 双吸盘手柄：1080599-00-A
- 填缝胶枪：1080593-00-A
- 1571168-00-A WRD Spider 3 玻璃拆卸套件
拆卸
- 在背光灯玻璃周围车身上粘贴遮蔽胶带，以保护车漆免受损坏。
- 拆下掀背尾门下部饰板。请参阅 饰板 - 掀背车门 - 下部 ((拆卸和更换))。
-

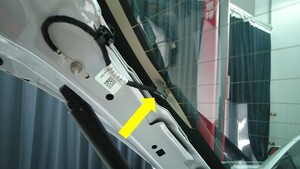

断开背光灯玻璃加热器正极连接器。
-
断开背光灯玻璃加热器负极连接器。
-
松开将中央高位制动灯连接器固定到车身的卡子，然后断开连接器。
-

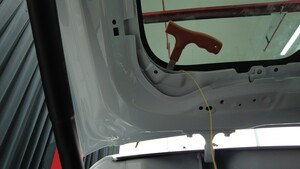

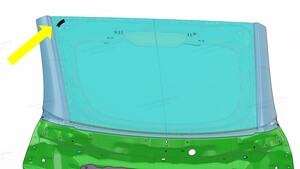

将尼龙绳紧固到穿线器上，然后将穿线器从车辆内部插入背光灯玻璃左上角的胶珠，使穿线器靠近背光灯玻璃左侧固定销的右侧。
-
拉出尼龙绳。
注确保拉出尼龙绳的长度足够缠绕在玻璃的周围。
-
从车辆外部将尼龙绳顺时针缠绕在背光灯玻璃聚氨酯上。
- 使用异丙醇清洁车顶玻璃左下角。
- 将锚固吸盘放置在车顶玻璃左下角。
- 将尼龙绳紧固到锚固吸盘上。
- 使用异丙醇清洁背光灯玻璃内侧，尤其是玻璃四角。
-

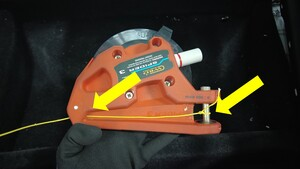

将尼龙绳内侧紧固到 Spider 切割工具上。
注按照 Spider 工具说明操作。将线穿过切割工具的开口，然后打结将线固定到位。如果轴的转动方向不正确，切割工具将损坏。

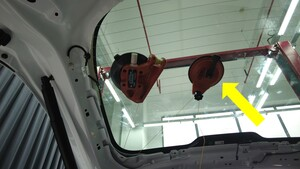

- 将 Spider 切割工具固定到背光灯玻璃总成内侧。
-
将角向起子安装到电钻上，然后将电钻调节钮设置到 1。
警告未将电钻调节钮设置到 1 可能会造成严重伤害。
-
使用电钻旋转切割工具主轴。开始沿玻璃切割聚氨酯。
警告务必在将电钻调节钮设置到 1 后，再开始切割挡风玻璃。否则可导致严重伤害。警告切割玻璃总成时，请佩戴合适的护目镜和手套。警告在顶篷和杂物盘所在区域进行切割时，请使用防护板进行保护。TIp根据需要移动切割工具，注意使线保持 90 度角左右。
图 1. 用于保护顶篷的塑料护板 - 尼龙绳接触到背光灯玻璃右侧固定销时，停止切割聚氨酯，然后使用迷你钩子小心地将尼龙绳抽出并沿着背光灯玻璃右侧固定销转动。

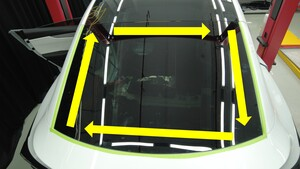

- 将切割工具移动到背光灯玻璃右下角，然后通过卷绕尼龙绳切割将背光灯玻璃固定到车身的聚氨酯右侧。
- 将切割工具移动到背光灯玻璃左下角，然后通过卷绕尼龙绳切割将背光灯玻璃固定到车身的聚氨酯下部。
-
将切割工具移动到背光灯玻璃左上角，然后通过卷绕尼龙绳切割将背光灯玻璃固定到车身的聚氨酯左侧。
注尼龙绳与背光灯玻璃左侧固定销接触时，停止切割聚氨酯。
-
小心地向上提起背光灯玻璃，然后将锚固吸盘从车外穿过间隙移动到车内。
-
旋转切割工具主轴，继续切割将背光灯玻璃固定到车身的剩余聚氨酯。
-
将尼龙绳、锚固吸盘和切割工具从背光灯玻璃上拆下。
注小心地提起背光灯玻璃左上角，将尼龙绳从左侧固定销上拆下。
- 手动关闭掀背尾门。
-

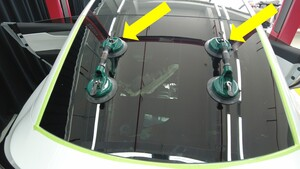

将吸盘放置在背光灯玻璃的左侧和 右侧。
-
在协助下，将背光灯玻璃总成从车辆上拆下。
-

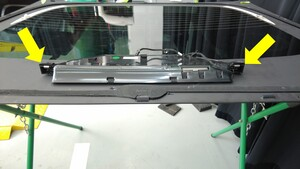

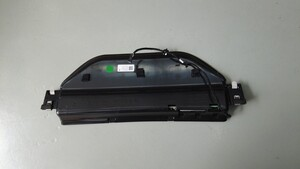

松开将中央高位制动灯固定到背光灯玻璃的锁片（2 个），然后将制动灯从玻璃上拆下。
-

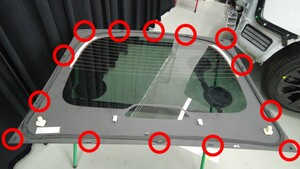

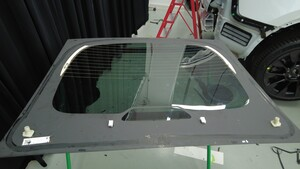

拆下并弃用背光灯玻璃上的垫片（14 个）。
-

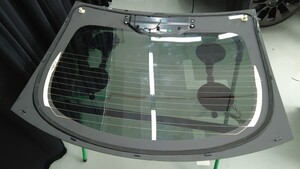

使用剃须刀片小心地清除背光灯玻璃上的旧聚氨酯。
警告执行此步骤时，请穿戴防割手套等适当的个人防护装备 (PPE)。
-
使用剃须刀片，仔细清除车身上的旧聚氨酯。
警告执行此步骤时，请穿戴防割手套等适当的个人防护装备 (PPE)。
-
使用异丙醇 (IPA) 湿巾清洁车身的接合面。
安装
-
将新的垫片（14 个）安装到背光灯玻璃上。
-
将中央高位制动灯滑入 H 型卡子。
注确保卡子均正确接合。
-
将吸盘放置在背光灯玻璃的左侧和 右侧。
注清洁吸盘下方的玻璃，以提升吸盘的性能。
-
在协助下，将背光灯玻璃放置在车辆上进行快速适配，然后检查背光灯玻璃到车身的间隙和齐平度。
注记录任何必要的调整。注请参阅 面板定位规格
- 在协助下，拆下背光灯玻璃，将其放置在台架上。
- 将遮蔽胶带从车身上揭下。
- 使用异丙醇 (IPA) 湿巾擦拭车辆上的聚氨酯路径。待表面风干之后，再继续进行下一步。
-
涂敷聚氨酯底漆：
- 在车辆上沿着聚氨酯路径以及在拆卸背光灯玻璃期间受损区域涂敷聚氨酯底漆。
- 沿着聚氨酯路径为背光灯玻璃涂敷聚氨酯底漆。
注至少等待底漆风干 2 分钟，再继续下一步骤。 - 准备填缝枪和聚氨酯，需在聚氨酯芯尖部切出一个约 8 毫米宽、13 毫米长的三角形。
- 沿聚氨酯底漆路径在背光灯玻璃上涂敷聚氨酯。
- 在协助下，将背光灯玻璃安装到车辆上。
- 先检查背光灯玻璃与车身之间的间隙和齐平度，然后再将背光灯玻璃放置到位。
- 将背光灯玻璃放置到位，检查间隙与齐平度，按需进行调整。
- 使用异丙醇 (IPA) 清除玻璃和车身上的碎屑或可见聚氨酯，然后等待清洁表面风干。
- 将吸盘从背光灯玻璃上拆下。
-
聚氨酯凝固期间，使用遮蔽胶带将背光灯玻璃固定到车身。
注有关聚氨酯固化时间，请遵循聚氨酯制造商的建议。
- 打开掀背尾门。
-
连接电气连接器，然后安装将中央高位制动灯连接器固定到车身的卡子。
-
连接背光灯玻璃加热器负极连接器。
-
连接背光灯玻璃加热器正极连接器。
- 安装掀背尾门下部饰板。请参阅 饰板 - 掀背车门 - 下部 ((拆卸和更换))。
-
待聚氨酯凝固后，揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
