驾驶室地毯 - 前 - 左 ((拆卸和更换))
校正代码
1530030202
FRT
0.25
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-07-14: 添加了驾驶位脚部空间盖板的步骤。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将驾驶位座椅固定到车身的螺栓（4 个） |  33.5 Nm (24.7 lbs-ft) |
|
更换 |
拆卸
- 拆下 A 柱下部总成。请参阅 饰板 - A 柱 - 下部- 左 ((拆卸和更换))。
-
松开将左前座椅线束固定到门槛饰板的夹子（4 个）。
- 将左前座椅线束从驾驶室左前地毯下方拉出。
- 将 LH 前排座椅移至最前端。
- 打开 LH 后车门，降下 LH 后车窗。
-

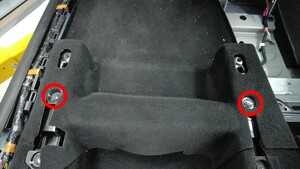

拆下并弃用将驾驶位座椅后部固定到车身的螺栓（2 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 增强型 TP45 批头梅花套筒
- 棘轮/扭矩扳手
- 将 LH 前座椅移至最后端。
-
拆下并弃用将驾驶位座椅前部固定到车身的螺栓（2 个）。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 增强型 TP45 批头梅花套筒
- 棘轮/扭矩扳手
-
将左前座椅向后倾斜，以便接触左前座椅底部。
注无需将左侧座椅线束从车身控制器上断开。
- 拆下驾驶位脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换))。
- 拆下中控台左前面板。请参阅 侧饰板 - 前 - 中控台 - 左 ((拆卸和更换))。
-

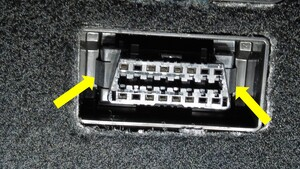

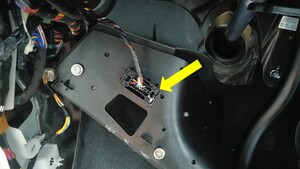

使用小号一字螺丝刀松开黑色锁片，然后拆下 OBD 接口。
-

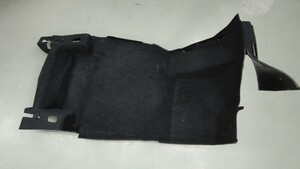

松开将左前地毯固定到车身的卡子（2 个），然后将左前地毯从车辆上拆下。
安装
-
将左前地毯安装到车辆上，然后紧固将左前地毯固定到车身的卡子（2 个）。
-
安装 OBD 接口。
注确认黑色锁片正确安装。
- 安装中控台左前面板。请参阅 侧饰板 - 前 - 中控台 - 左 ((拆卸和更换))。
- 安装驾驶位脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换))。
-
立起左前座椅。
注移动座椅时请小心。确保未损坏地毯。
-
安装新的螺栓（2 个），将驾驶位座椅前部固定到车身。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 增强型 TP45 批头梅花套筒
- 棘轮/扭矩扳手
- 将 LH 前排座椅移至最前端。
-
安装新的螺栓（2 个），将驾驶位座椅后部固定到车身。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 增强型 TP45 批头梅花套筒
- 棘轮/扭矩扳手
- 升起 LH 后车窗，关闭 LH 后车门。
- 将 LH 前座椅移回原位。
-
将第一排左侧座椅线束排布在左前地毯下方，然后先将线束放置在线束导件上，再安装将线束固定到门槛饰板上的夹子（4 个）。
注将多余线束塞入线束支架和车身之间。
- 安装左侧 A 柱下部总成。请参阅 饰板 - A 柱 - 下部- 左 ((拆卸和更换))。
- 升起 LH 前车窗并关闭 LH 前车门。
