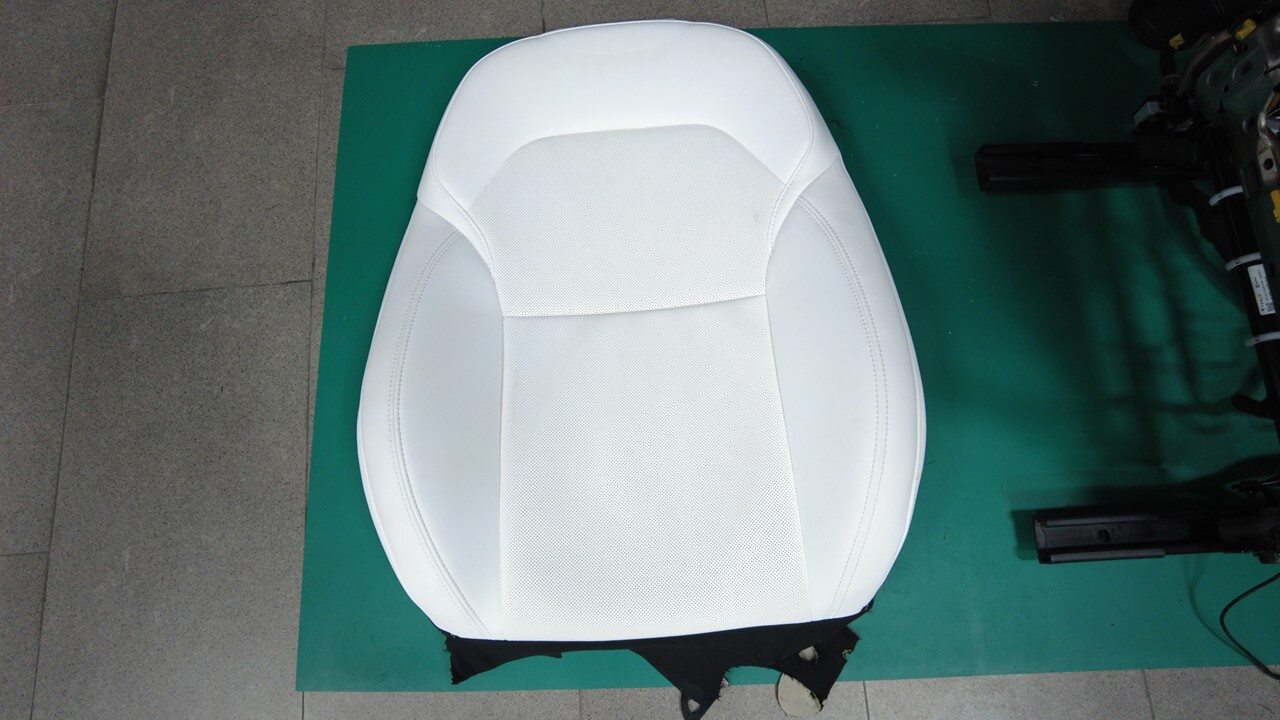

座椅靠背套 - 第一排 - 左侧 ((拆卸和更换))

校正代码 1307010702 FRT 0.90 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-11-10: 添加了有关运动版座椅的信息。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。

扭矩规格

表 1. 扭矩规格： 座椅靠背套 - 第一排 - 左侧 ((拆卸和更换)) / 导管 - 头枕支柱 - 前排座椅 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将腰部支撑支架底部固定到座椅靠背框架的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
  • 2 英寸加长件
  • 棘轮/扭矩扳手

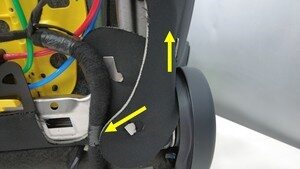

重复使用
将驾驶位侧安全气囊/远端安全气囊 (FSAB) 固定到座椅靠背框架的螺母（2 个）
5.4 Nm (4.0 lbs-ft)
  • 棘轮/扭矩扳手
  • 10 毫米深套筒
更换 1068309-00-A

拆卸

  1. 拆卸驾驶位座椅。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
  2. 拆下驾驶位头枕。请参阅 头枕 - 第一排座椅 - 左侧（非运动版） ((拆卸和更换)) 或 头枕 - 前排座椅- LH（运动版座椅）（拆卸和更换）。

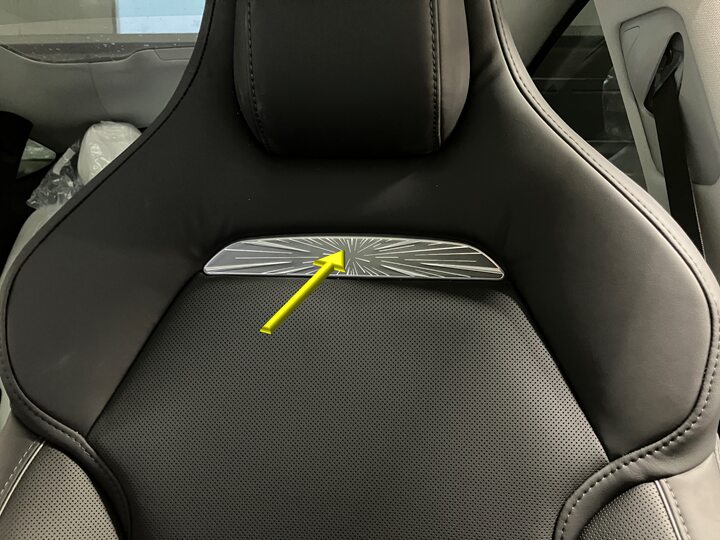

  3. 运动版座椅：拆下饰板。请参阅 饰板 - 第一排座椅 - LH（运动版座椅）（拆卸和更换）。
  4. 将左前座椅向后倾斜，以便接触左前座椅底部。
    注
    无需将左侧座椅线束从车身控制器上断开。

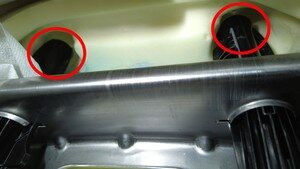

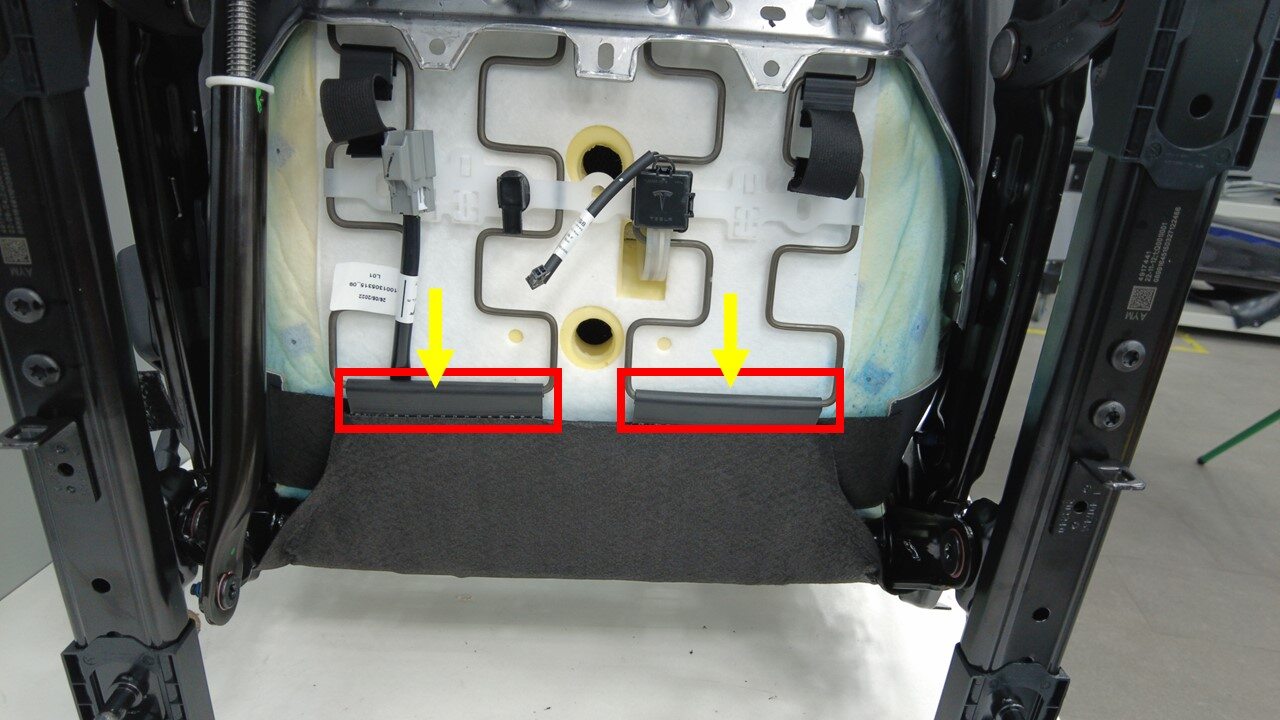

  5. 松开座椅靠背下部的系带（2 个），然后将座椅靠背板从座椅底部拉离。

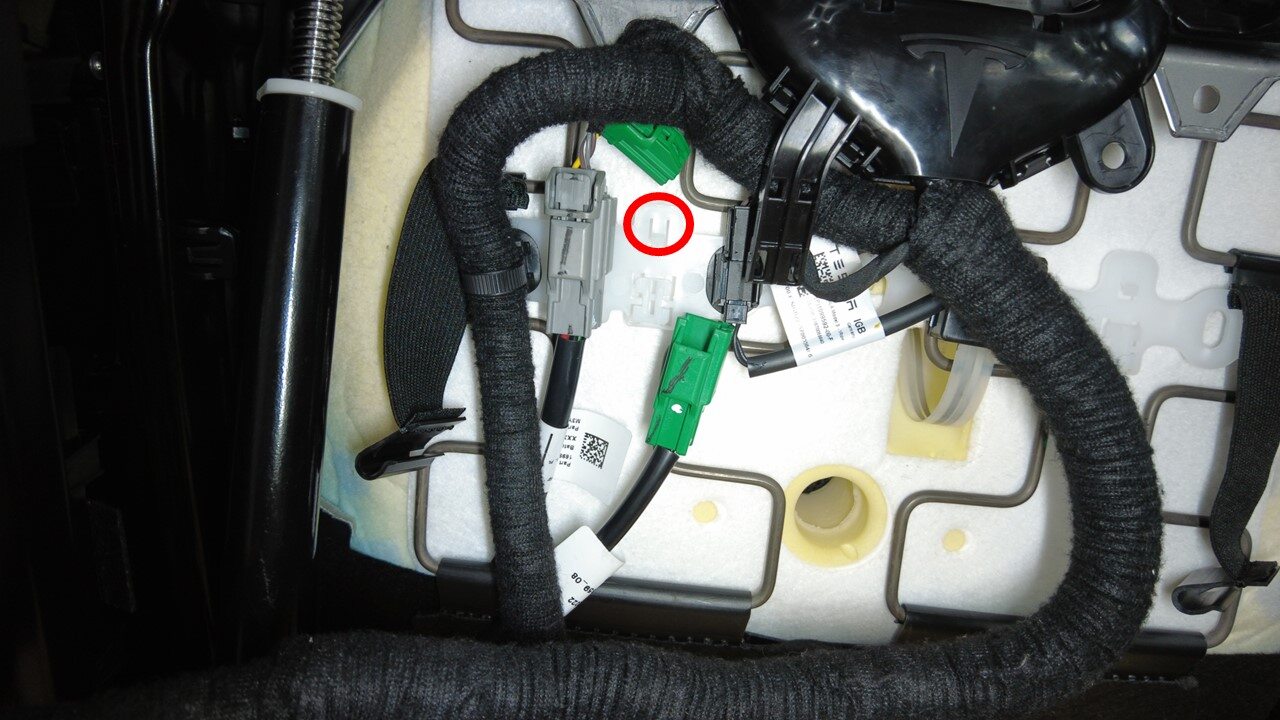

  6. 断开座椅靠背加热器连接器，然后将连接器从座椅底部分离。
    注
    向前滑动连接器，将其从座椅总成上松开。
  7. 立起座椅。
  8. 拆卸驾驶位座椅靠背外壳。请参阅 保护壳 - 座椅背 - 第一排 - 左侧 ((拆卸和更换)) 或 外壳 - 座椅靠背 - 前排座椅（运动型座椅）（拆卸和更换）。

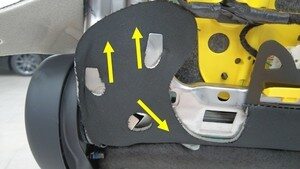

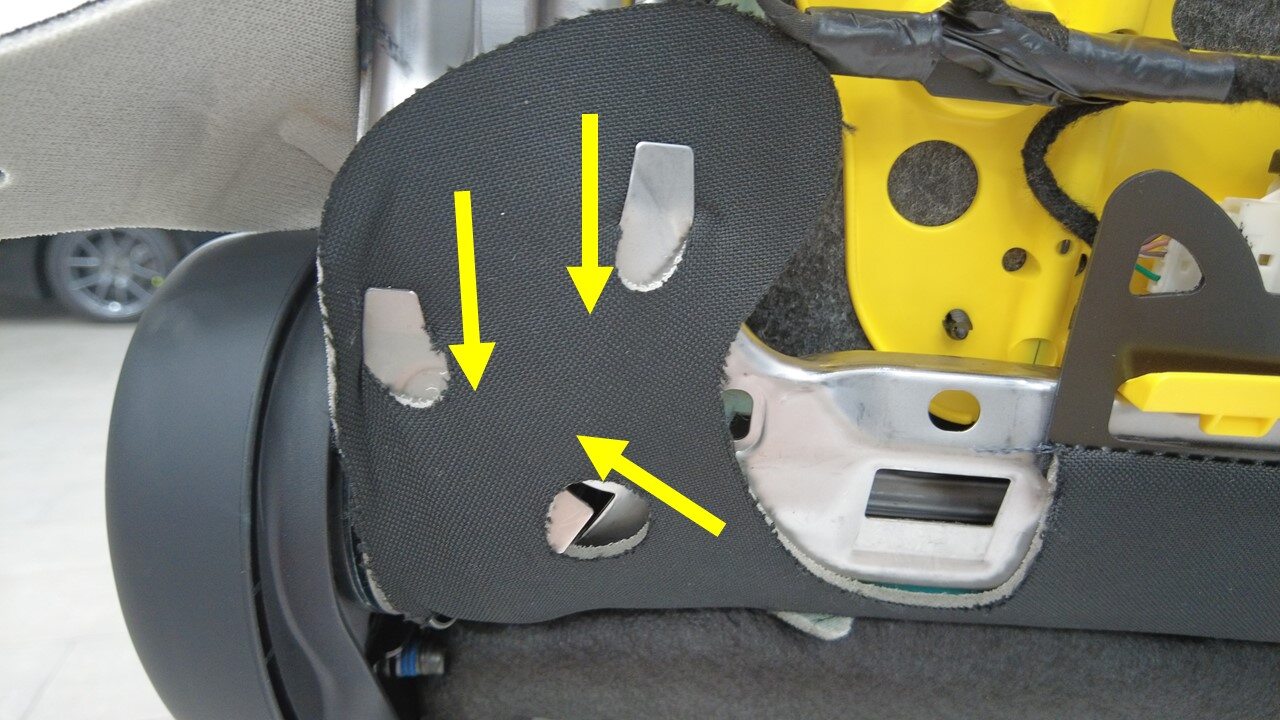

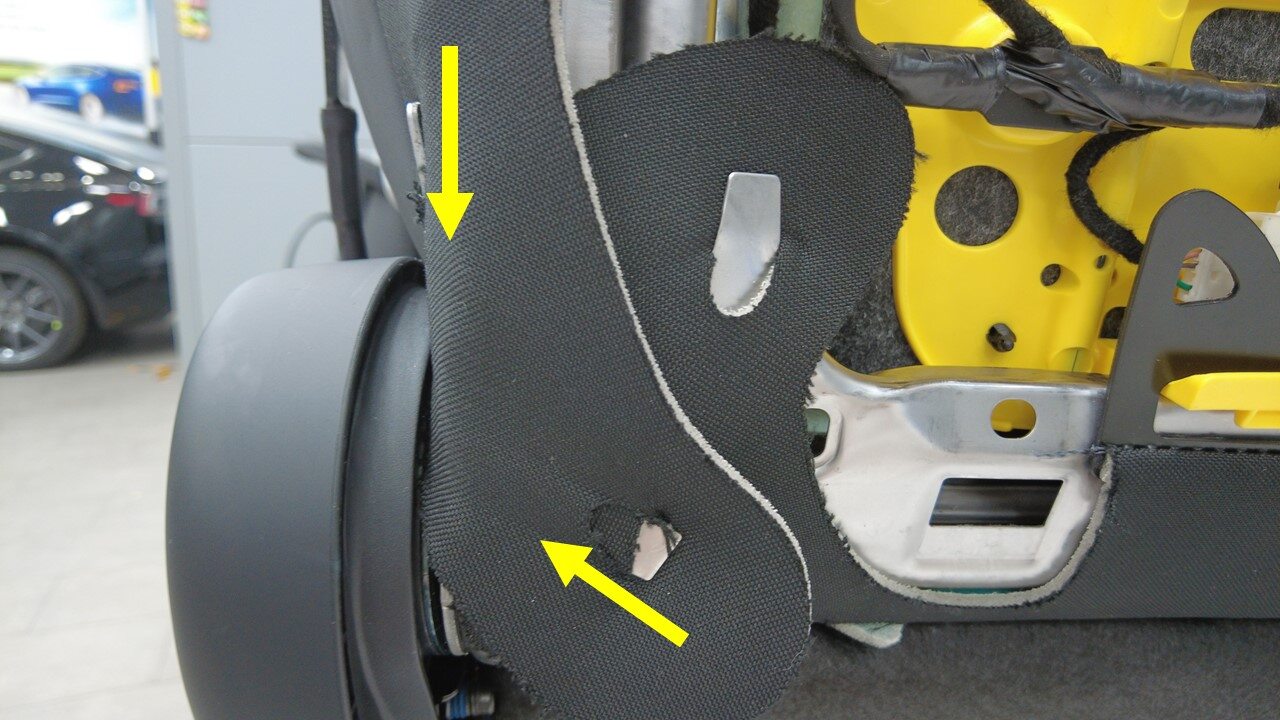

  9. 拆下遮盖座椅靠背框架外侧的上下盖板。
    注
    将盖板拉离金属固定锁片，即可松开盖板。
  10. 拆下遮盖座椅靠背框架内侧的上下盖板。
    注
    将盖板拉离金属固定锁片，即可松开盖板。

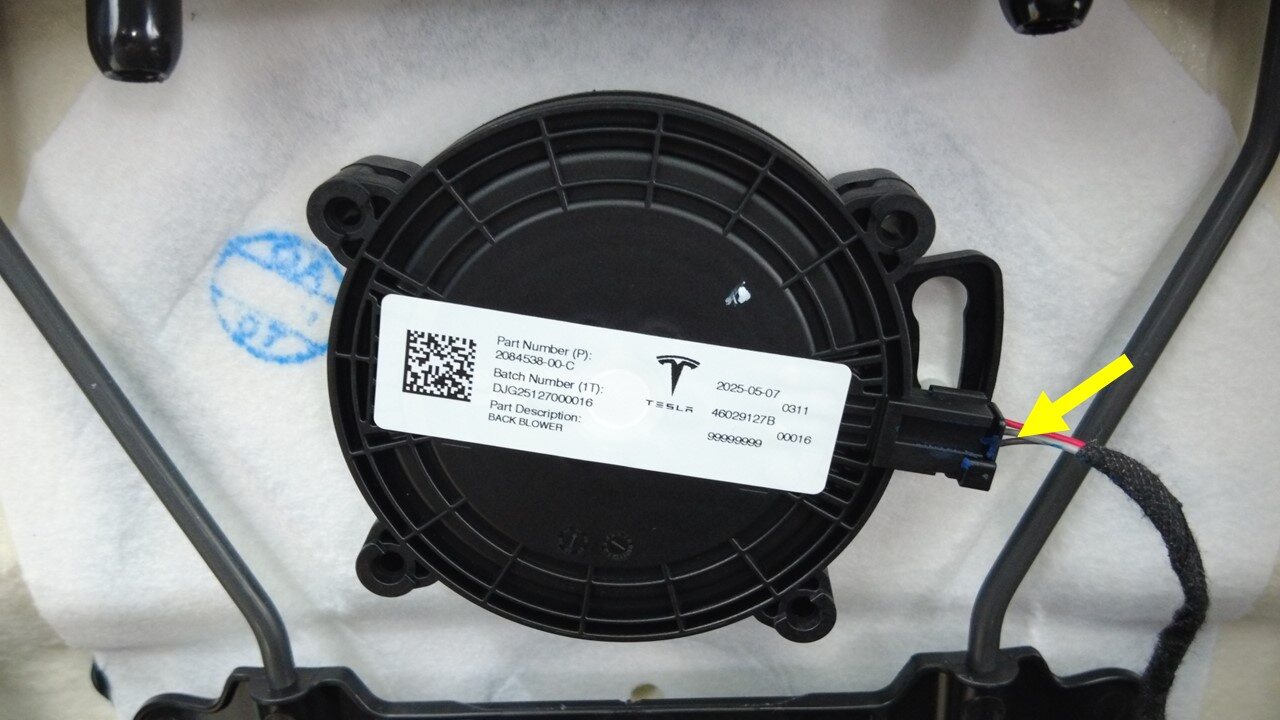

  11. 断开左前座椅靠背通风扇连接器。
  12. 拆下左前座椅靠背通风扇。

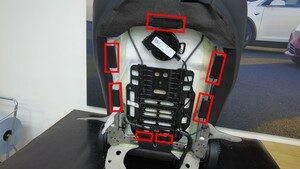

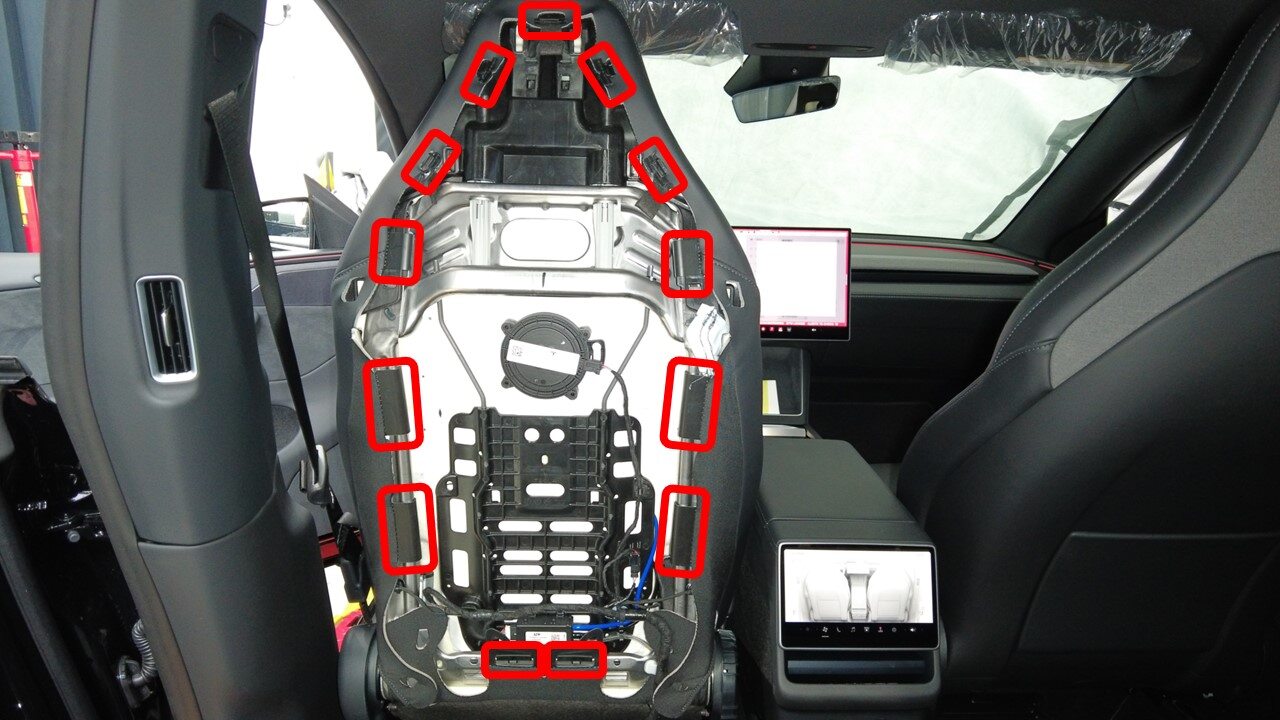

  13. 将驾驶位座椅靠背饰板固定件（非运动版座椅上有 7 个，运动版座椅上有 13 个）从驾驶位座椅靠背框架上松开。
    图 1. 非运动版座椅
    图 2. 运动版座椅

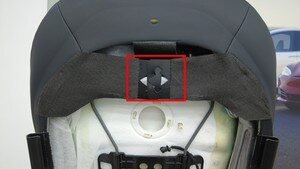

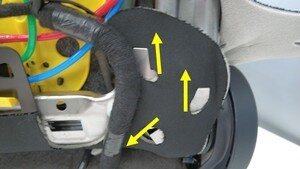

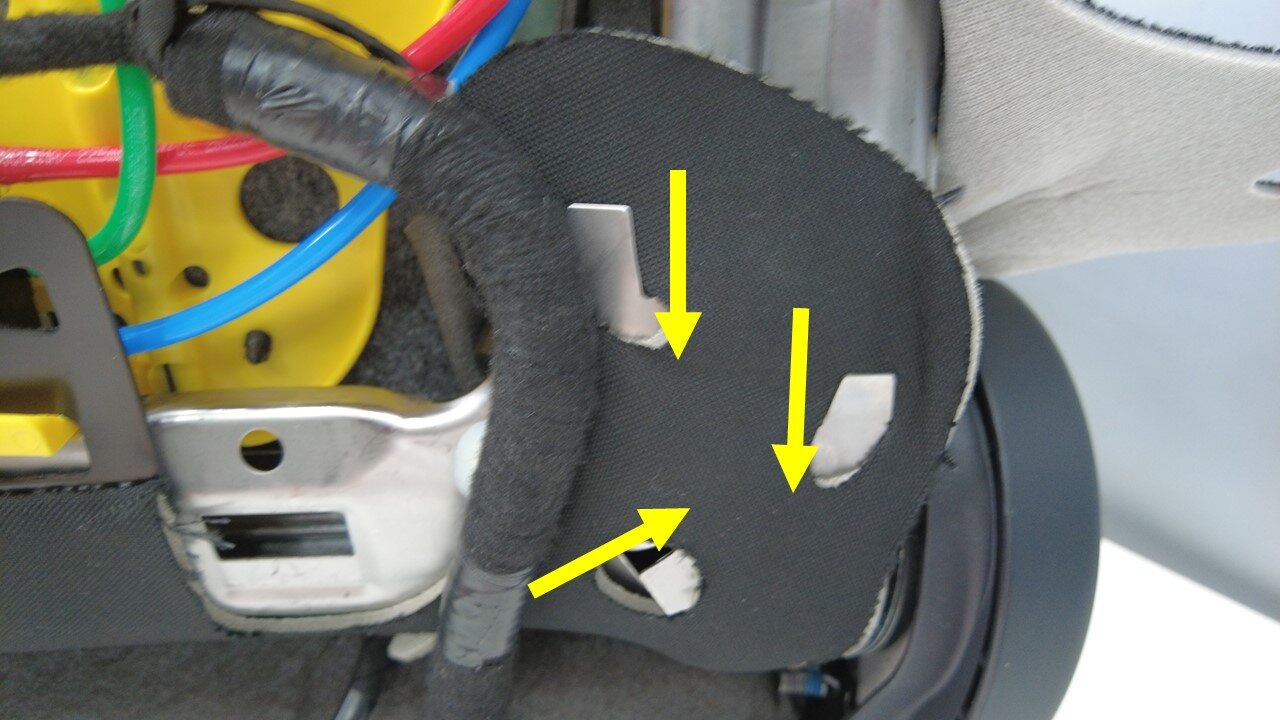

  14. 非运动版座椅：松开覆盖座椅靠背框架上部的定位板。

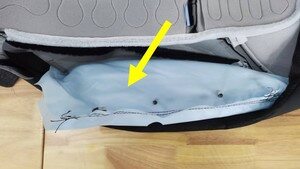

  15. 将座椅蒙皮拉离侧气囊，以便接触外侧气囊电气连接器。
    图 3. 非运动版座椅
    图 4. 运动版座椅

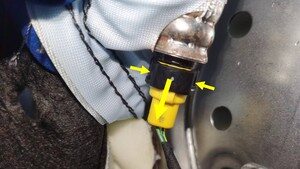

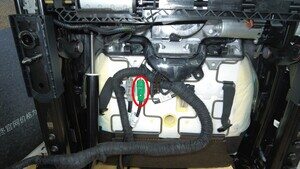

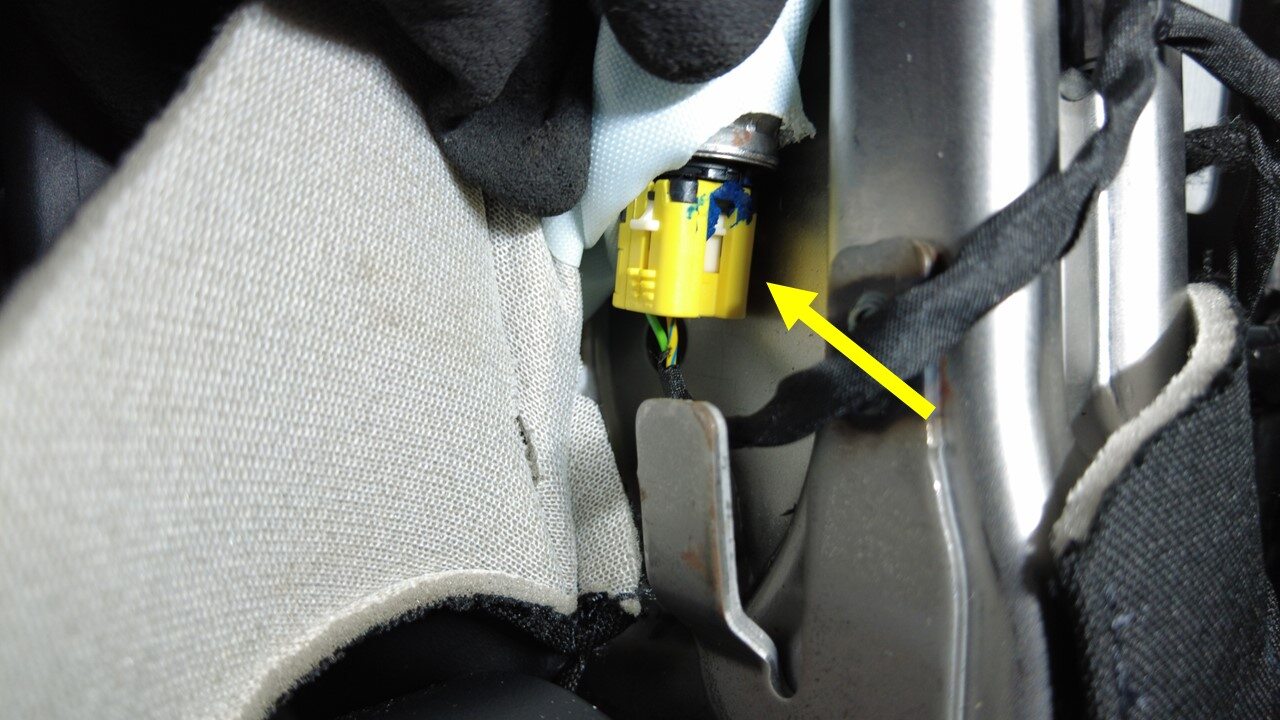

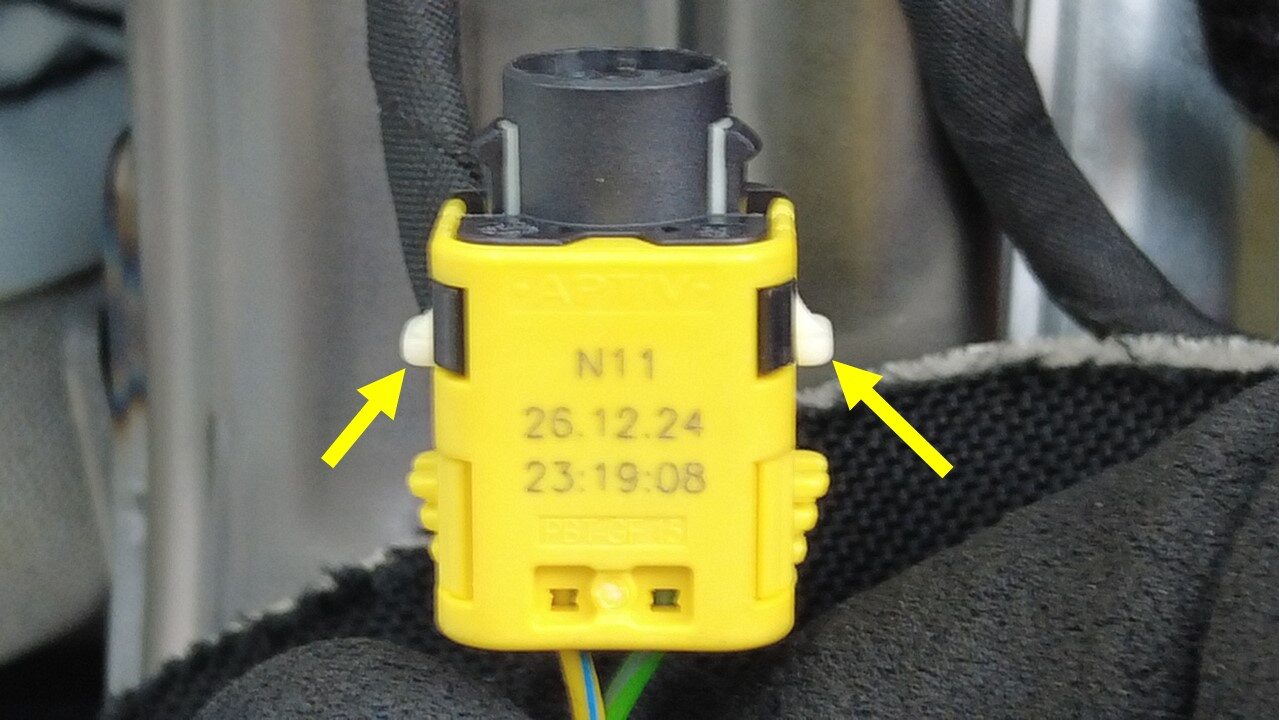

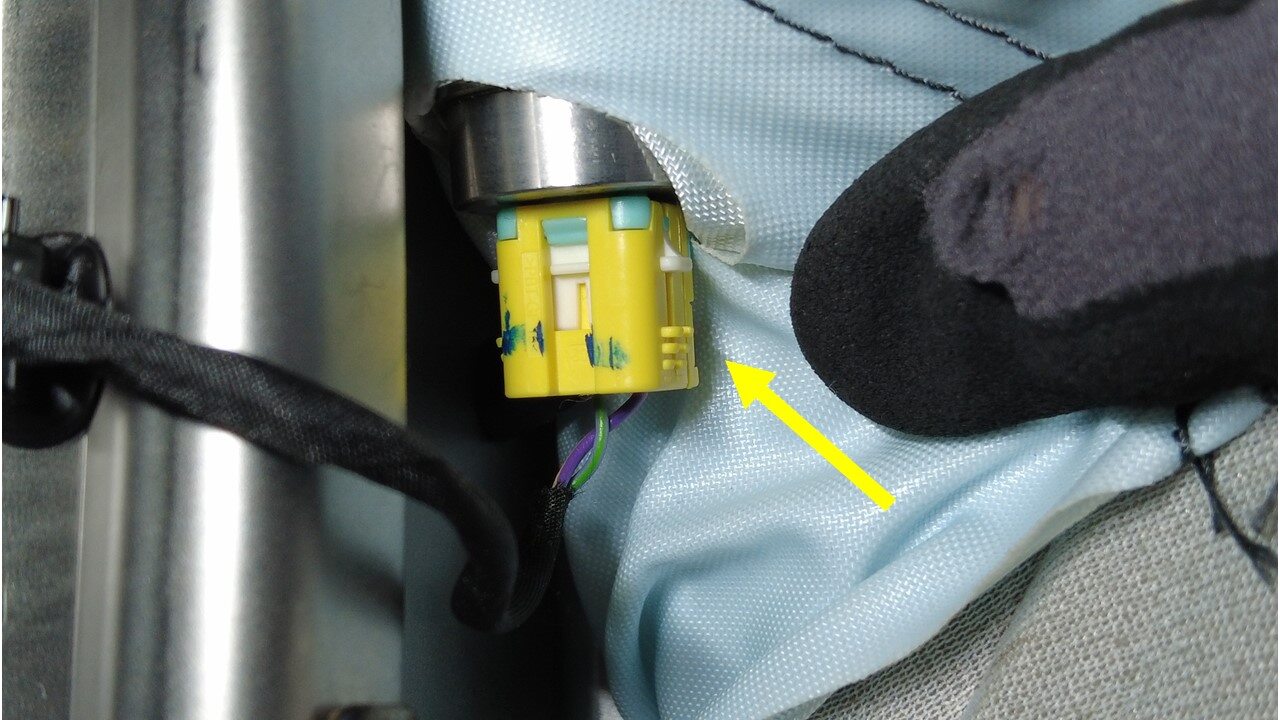

  16. 长按黑色锁片（非运动版座椅）或下压白色锁片（运动版座椅），然后向下拉动，以断开外侧气囊电气连接器。
    图 5. 非运动版座椅
    图 6. 运动版座椅

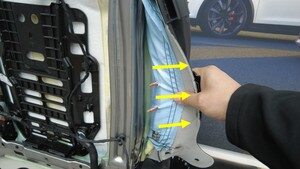

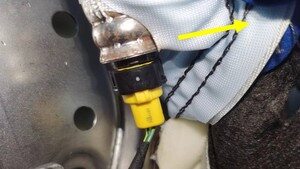

  17. 将座椅蒙皮拉离远端气囊 (FSAB)，以便接触气囊电气连接器。
    图 7. 非运动版座椅
    图 8. 运动版座椅

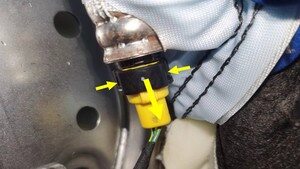

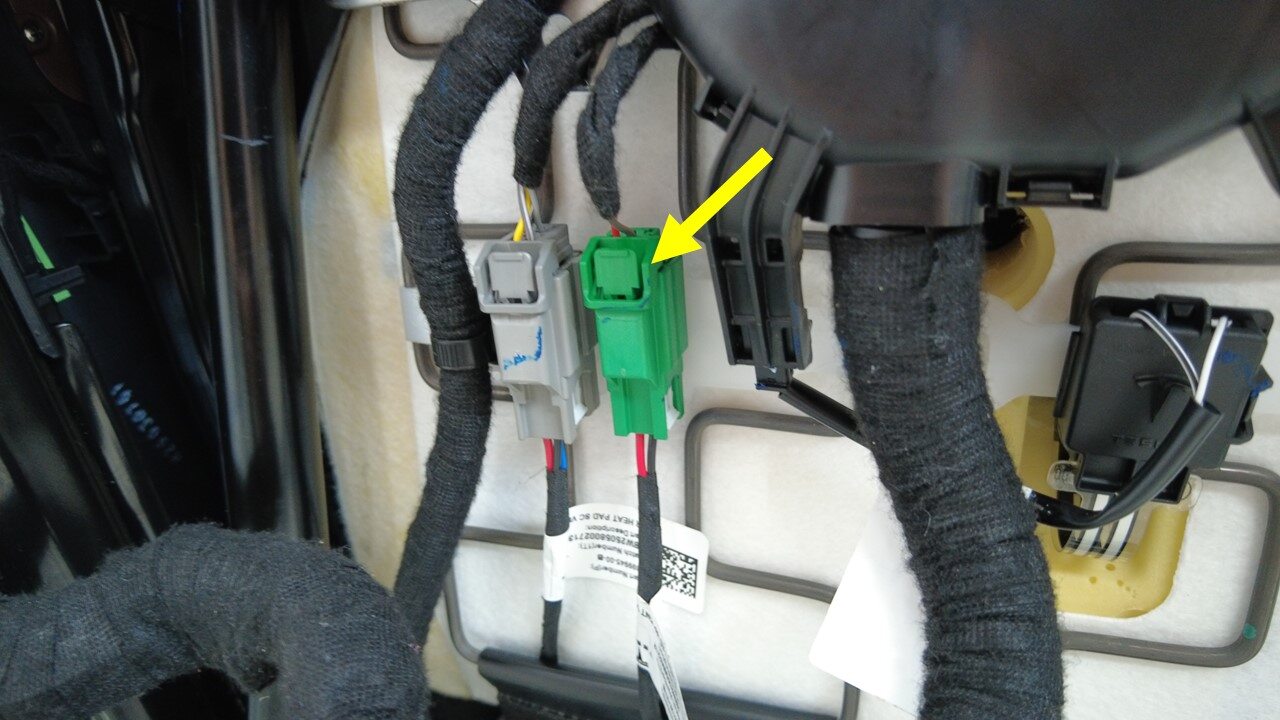

  18. 长按两侧黑色锁片（非运动版座椅）或下压白色锁片（运动版座椅），然后向下拉动，以断开座椅远端气囊 (FSAB) 电气连接器。
    图 9. 非运动版座椅
    图 10. 运动版座椅

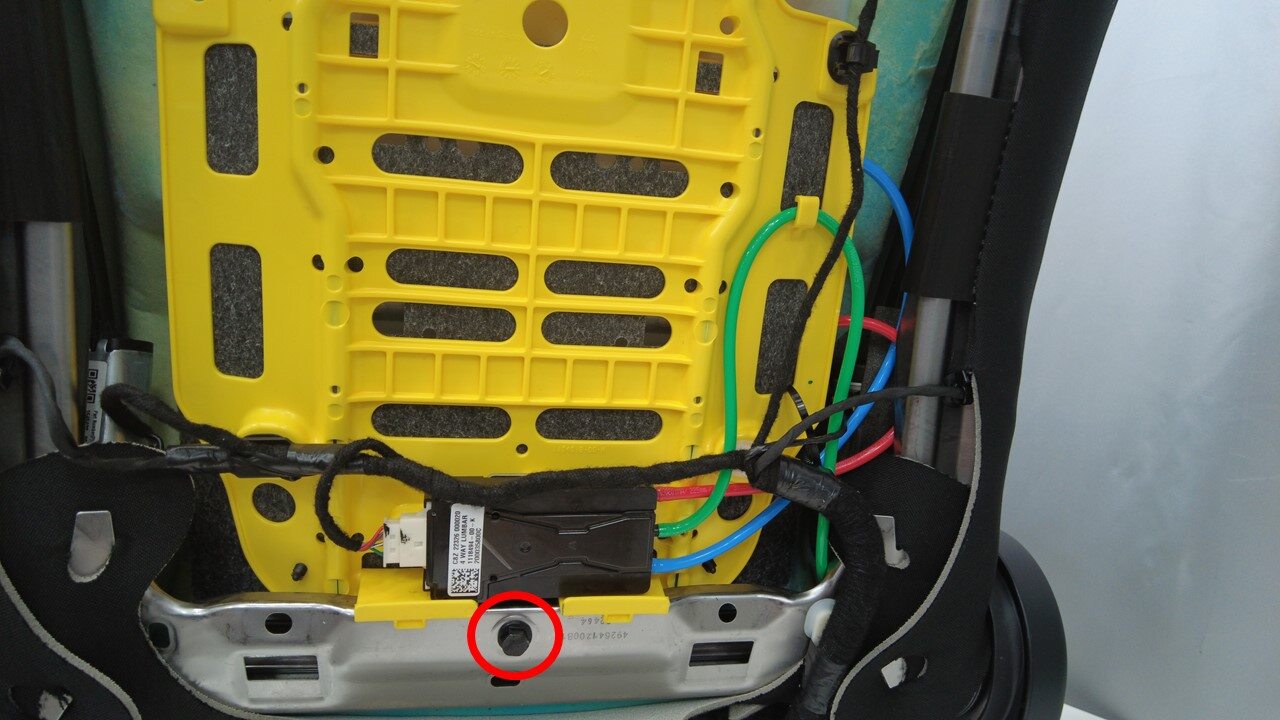

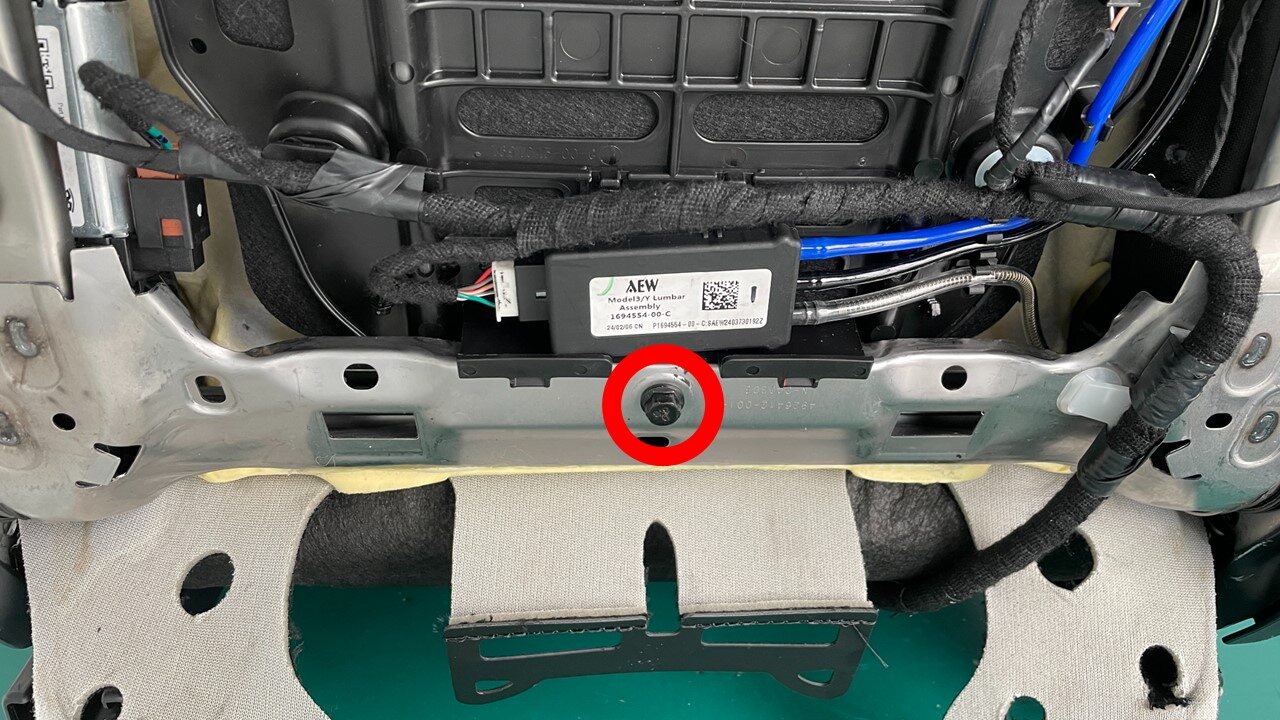

  19. 拆卸将腰部支撑底部固定到座椅靠背框架的螺栓。
    注
    此螺栓位于腰托电子控制单元 (ECU) 下方。拆卸此螺栓有助于下一步操作。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 2 英寸加长件
    • 棘轮/扭矩扳手

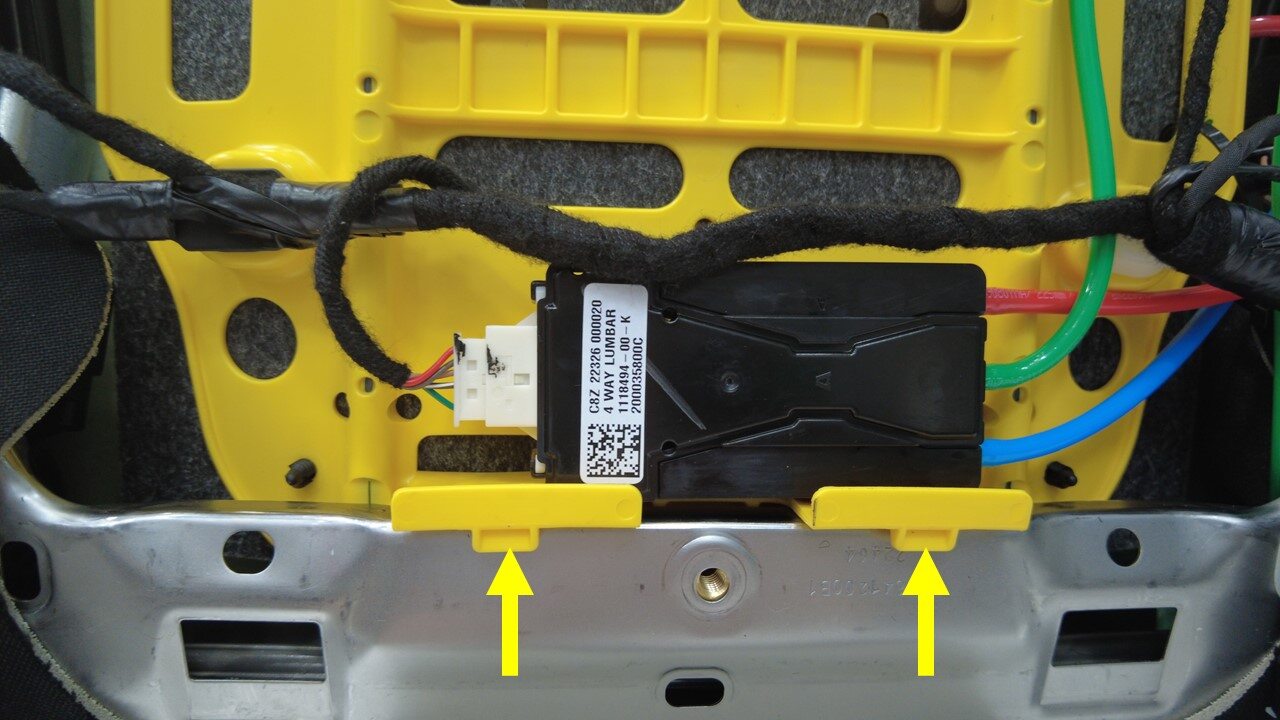

  20. 松开将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。

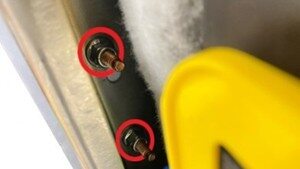

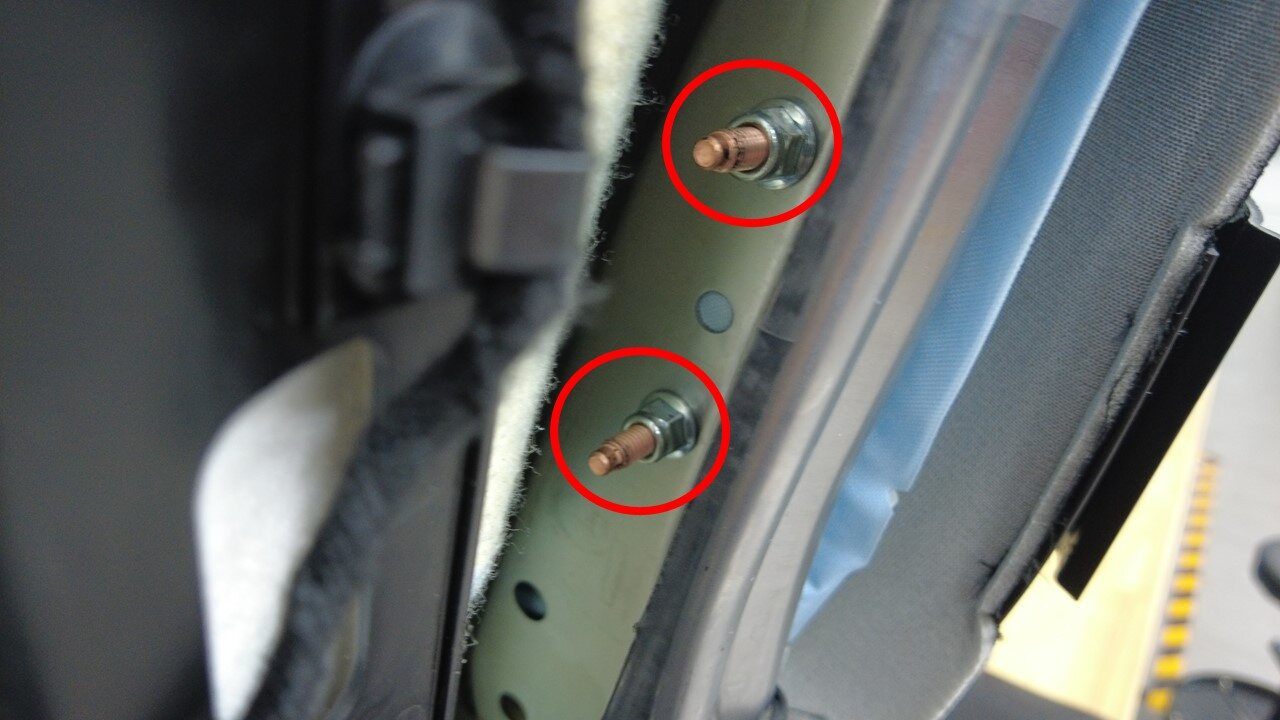

  21. 拆下并弃用将驾驶位座椅侧气囊固定到座椅靠背框架的螺母 (x2)。
    注
    请勿使用冲击工具。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  22. 将驾驶位座椅侧气囊滑槽小心从座椅靠背框架中拉出。
    警告
    切勿将气囊从气囊滑槽中拆下。
  23. 拆下并弃用将驾驶位座椅远端气囊 (FSAB) 固定到座椅靠背框架的螺母（2 个）。
    注
    请勿使用冲击工具。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  24. 将远端气囊 (FSAB) 和紧固件小心拉离座椅靠背框架。
    警告
    切勿将气囊从气囊滑槽中拆下。

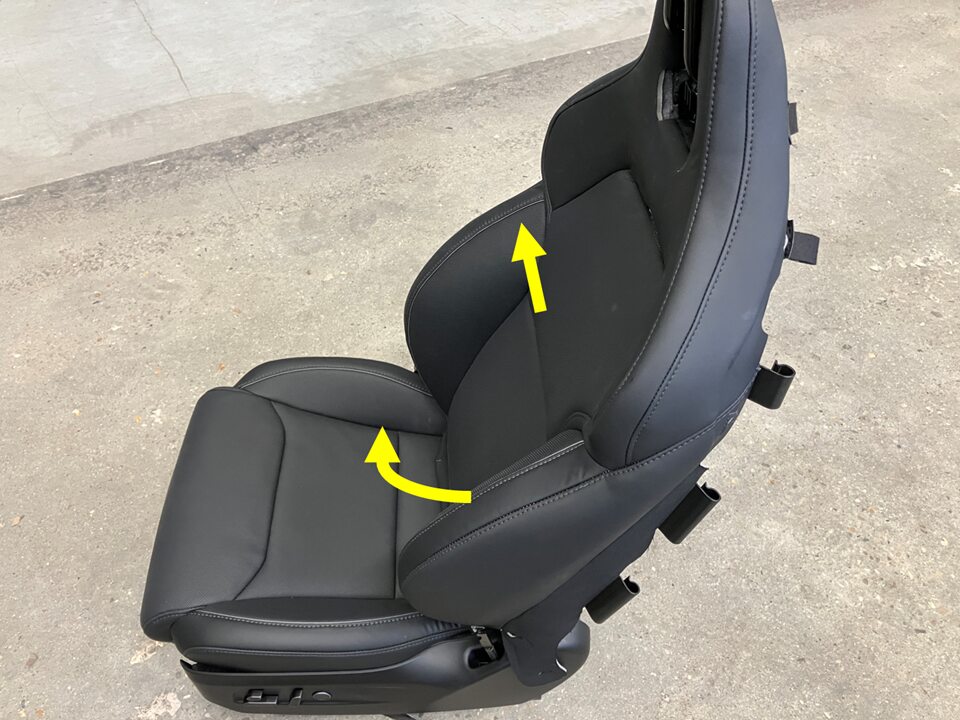

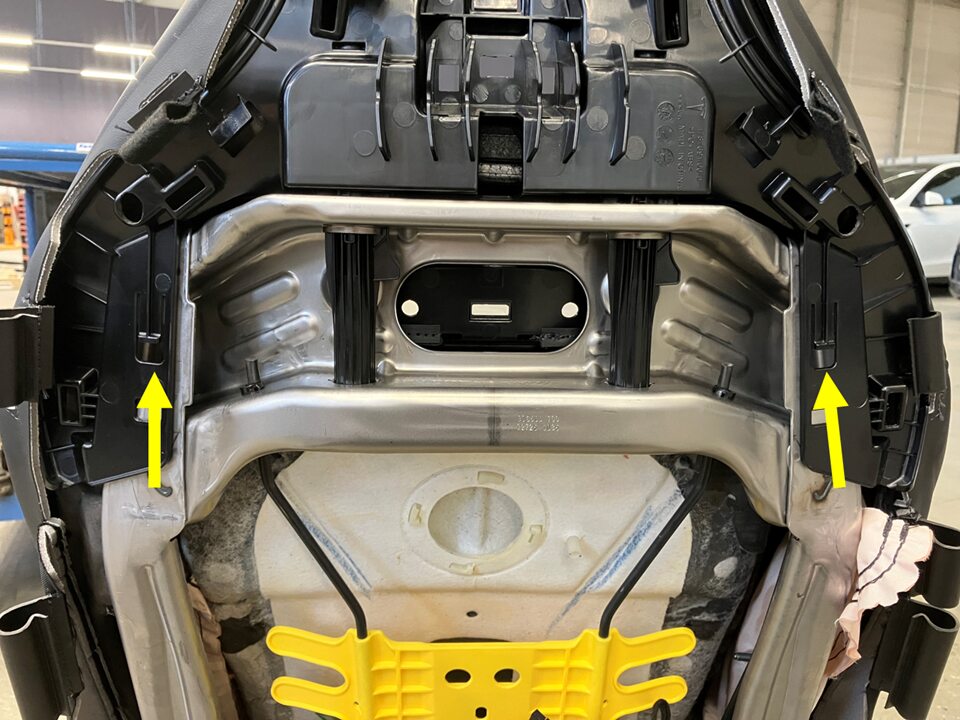

  25. 运动版座椅：拆下前排座椅靠背软饰板罩总成。
    注
    2 个锁片。先将座椅饰板底部拉离座椅框架，注意确保加热器线束和饰板与框架分离。垂直提起饰板两侧，左右移动饰板，以将其从框架上拆下。

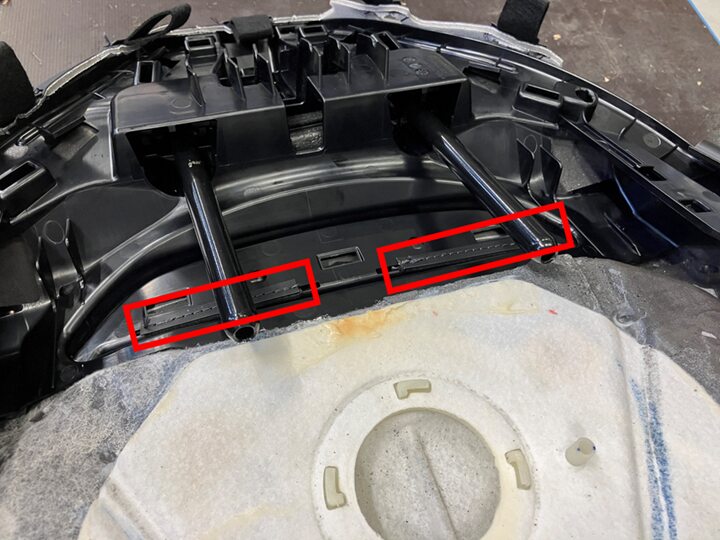

  26. 运动版座椅：将基板从前排座椅靠背软饰板罩总成上拆下。
  27. 非运动版座椅：将座椅靠背饰板底部拉离座椅靠背框架，以拆下座椅蒙皮。
    注
    确保加热器线束和座椅靠背饰板均与座椅靠背框架完全分离。

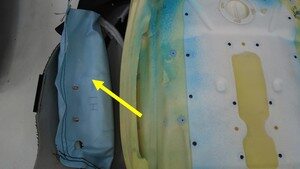

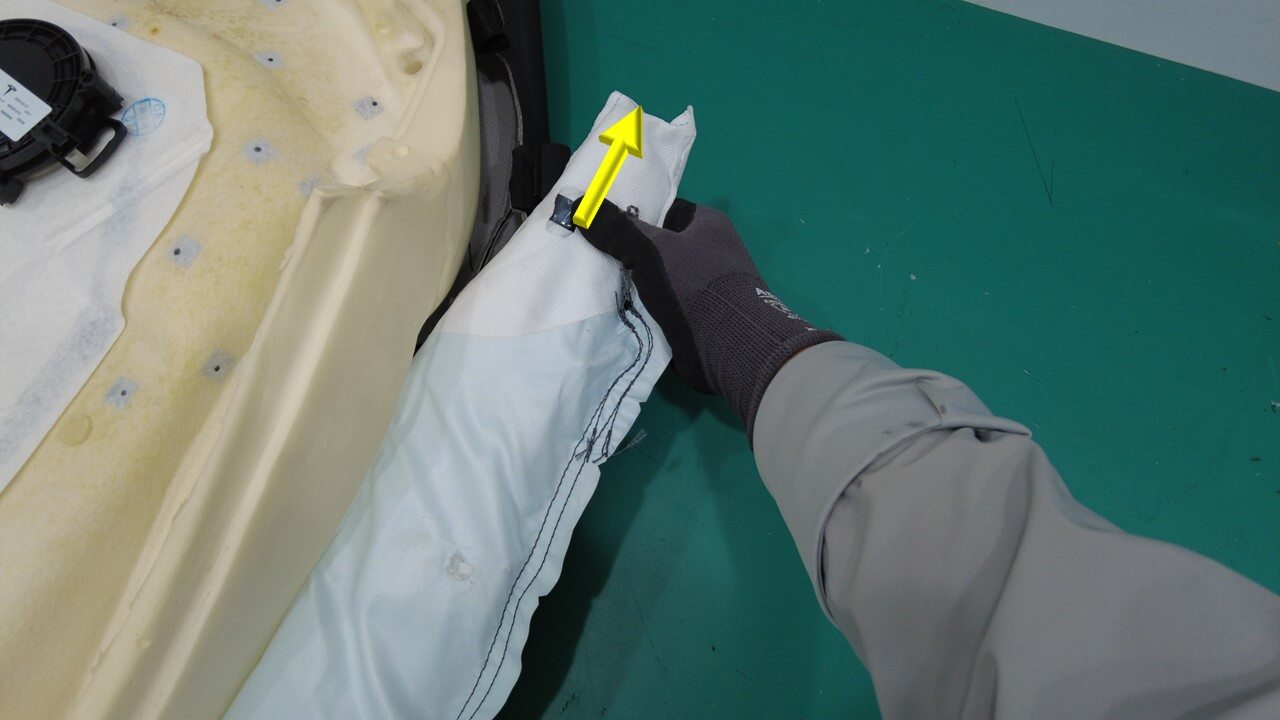

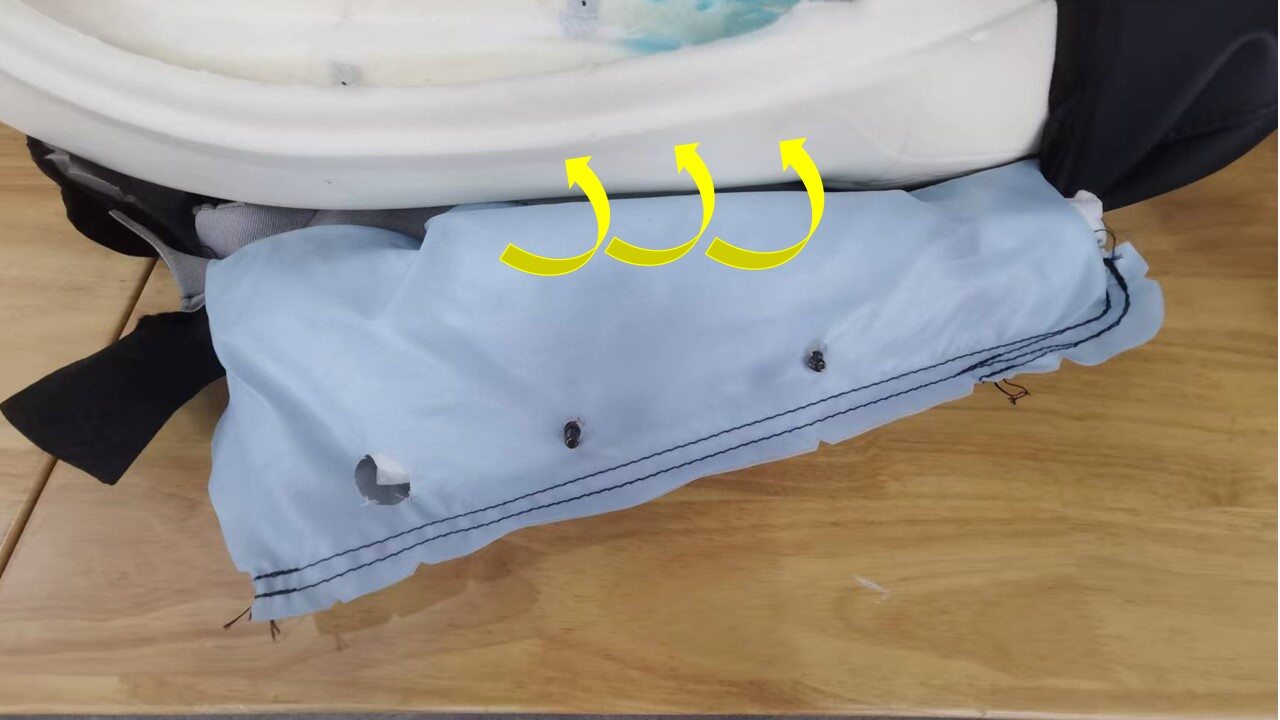

  28. 将外侧气囊滑槽拉离左前座椅靠背泡沫总成。

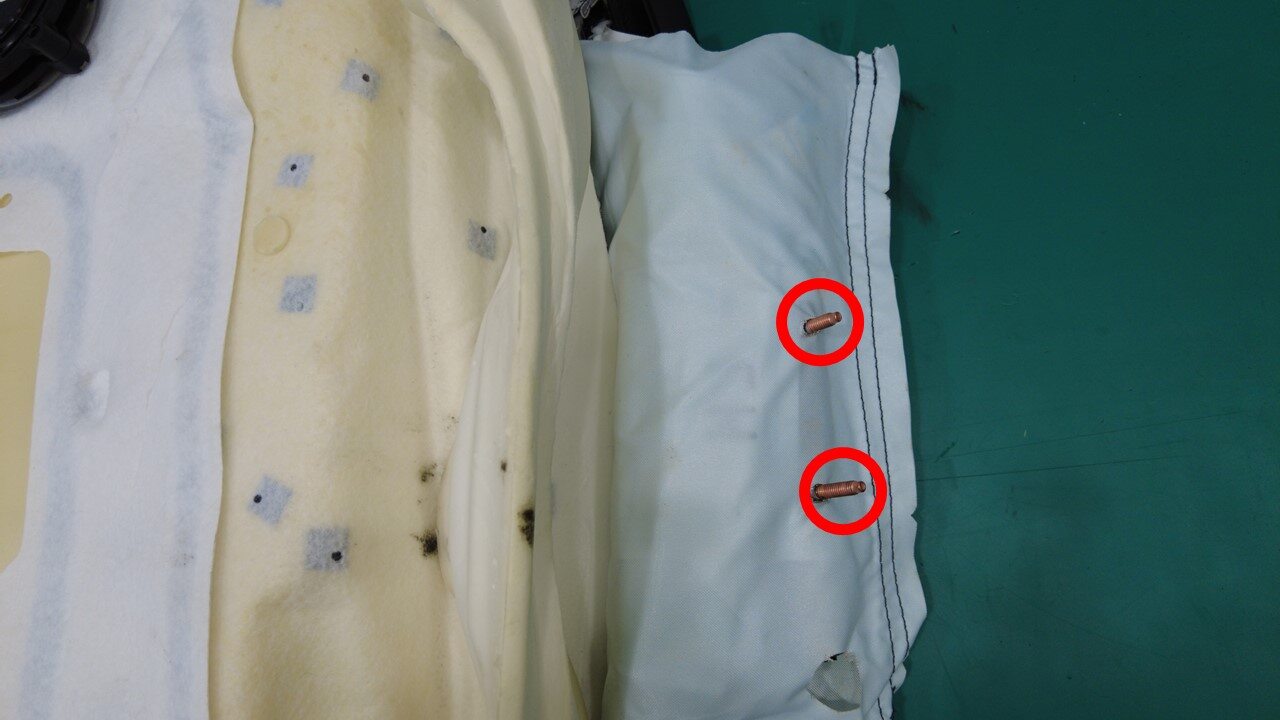

  29. 将外侧气囊从左前座椅靠背总成上拆下。

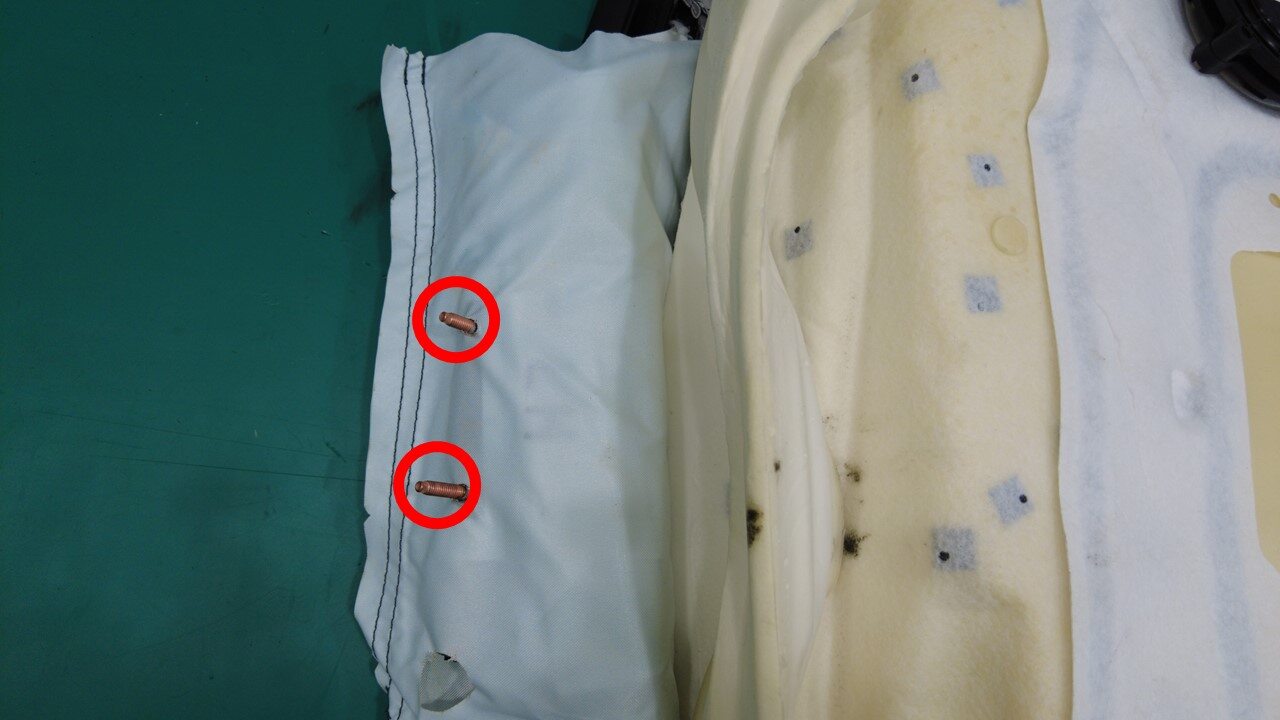

    注

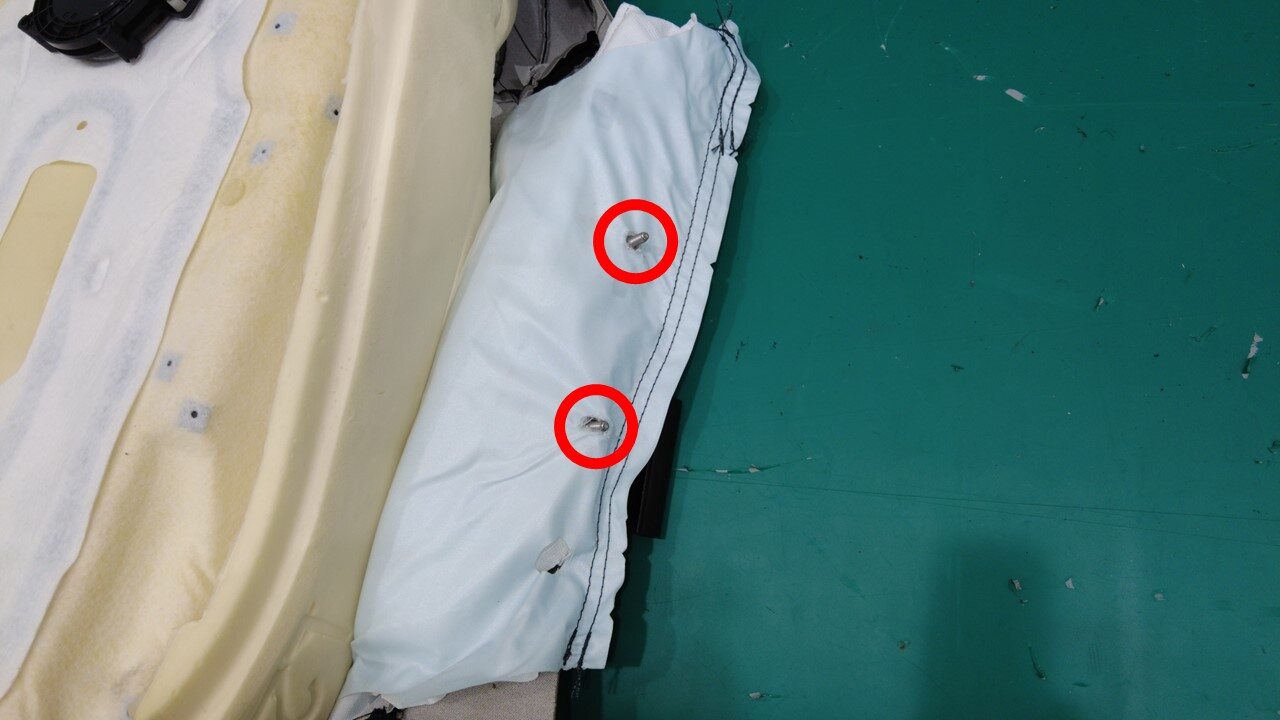

    2 个螺柱。将气囊螺柱与气囊袋分离，然后将气囊总成滑出。如果气囊掉落或损坏，请更换气囊。

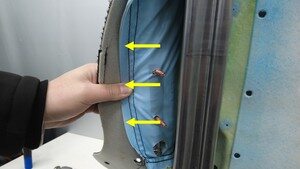

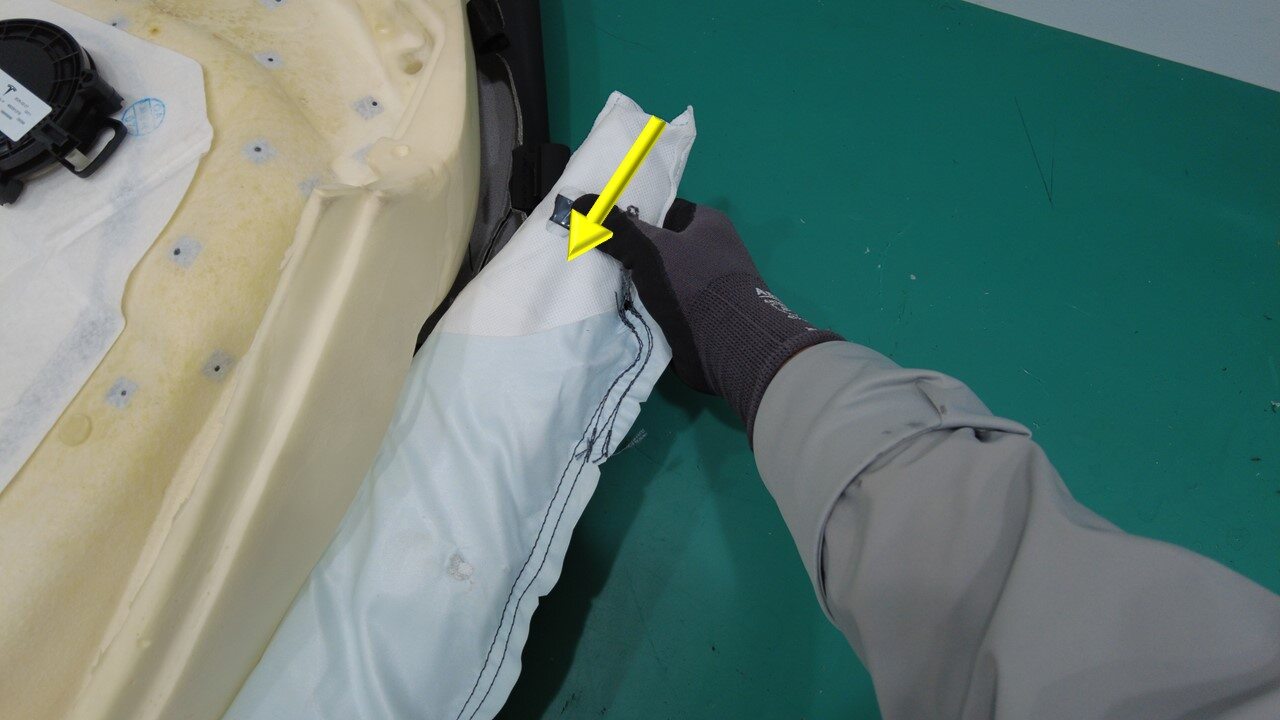

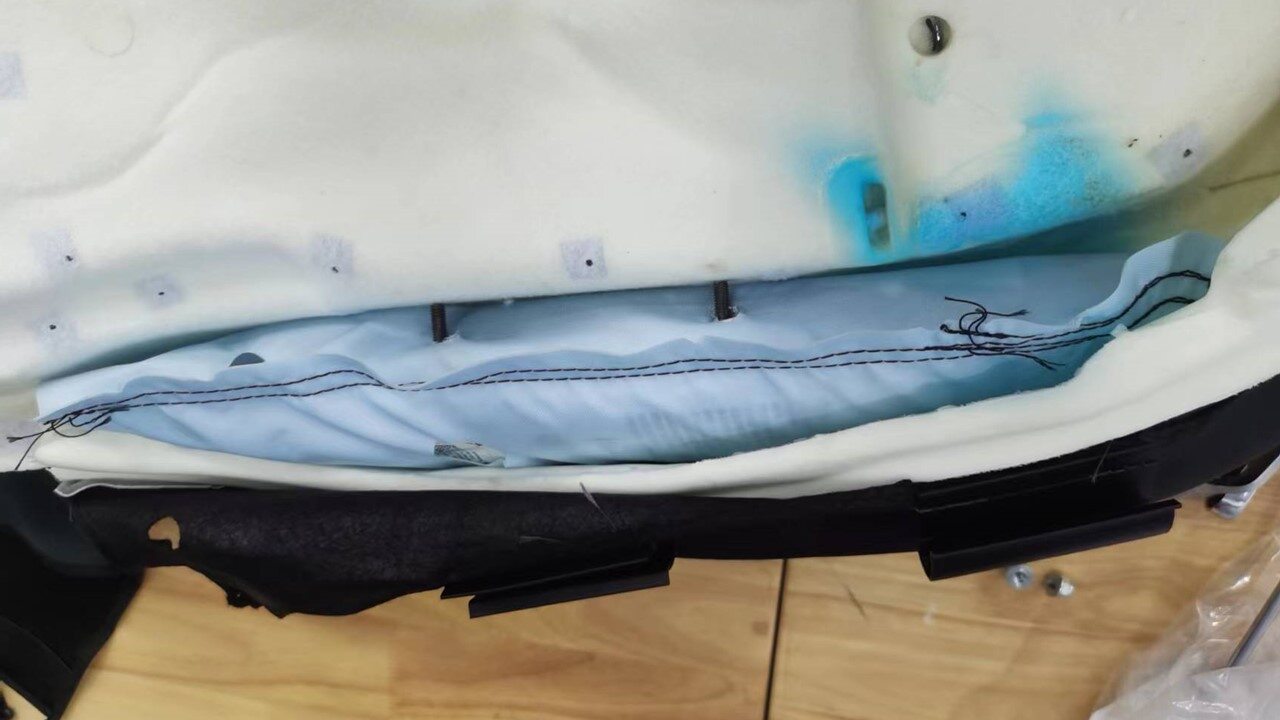

  30. 将远端气囊 (FSAB) 滑槽拉离座椅靠背泡沫总成。
  31. 将远端气囊 (FSAB) 从座椅靠背总成上拆下。
    注
    2 个螺柱。将气囊螺柱与气囊袋分离，然后将气囊总成滑出。如果气囊掉落或损坏，请更换气囊。

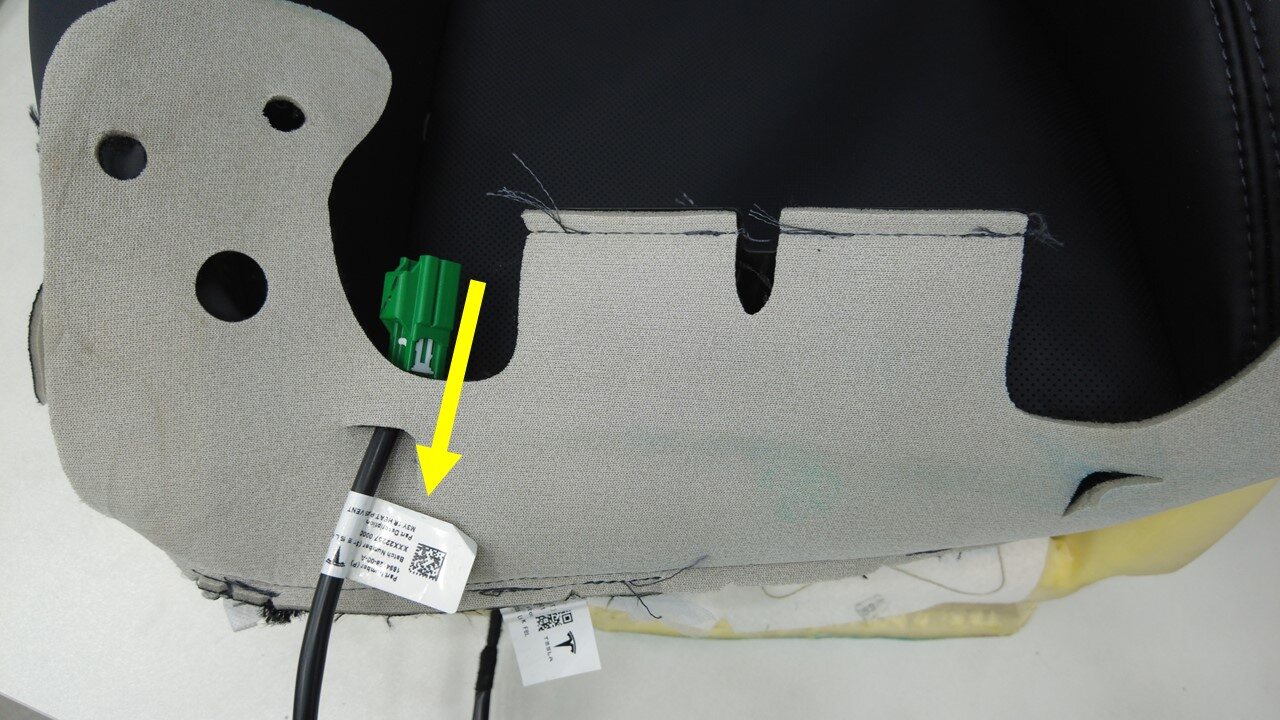

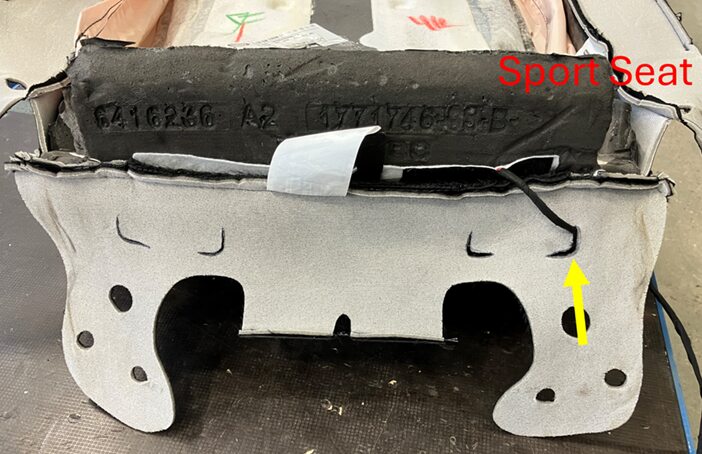

  32. 将加热器线束从座椅靠背饰板总成上拆下。
    图 11. 非运动版座椅
    图 12. 运动版座椅
  33. 非运动版座椅：松开将驾驶位座椅靠背饰板固定到座椅靠背泡沫的 Velcro 系带（4 个），然后将驾驶位座椅靠背饰板从座椅靠背泡沫上拆下。
    警告
    松开系带时请务必小心，以免损坏。

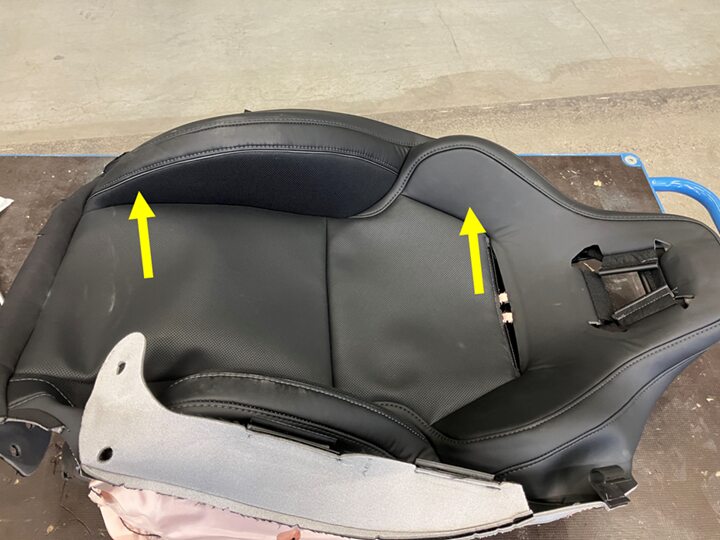

  34. 运动版座椅：将前排座椅靠背饰板总成从泡沫总成上拆下。
    注
    4 个卡子， 5 个 Velcro 系带松开 Velcro 系带时请谨慎操作，以免造成损坏

安装

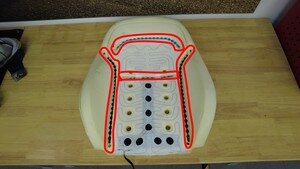

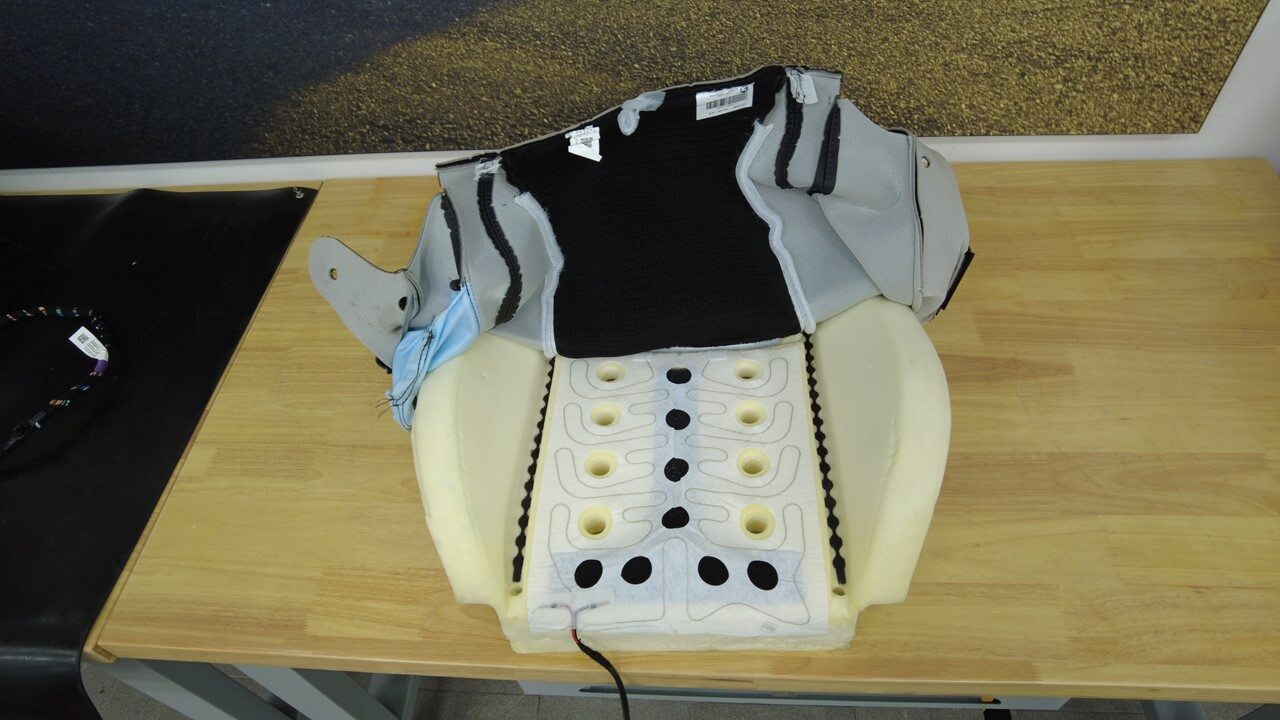

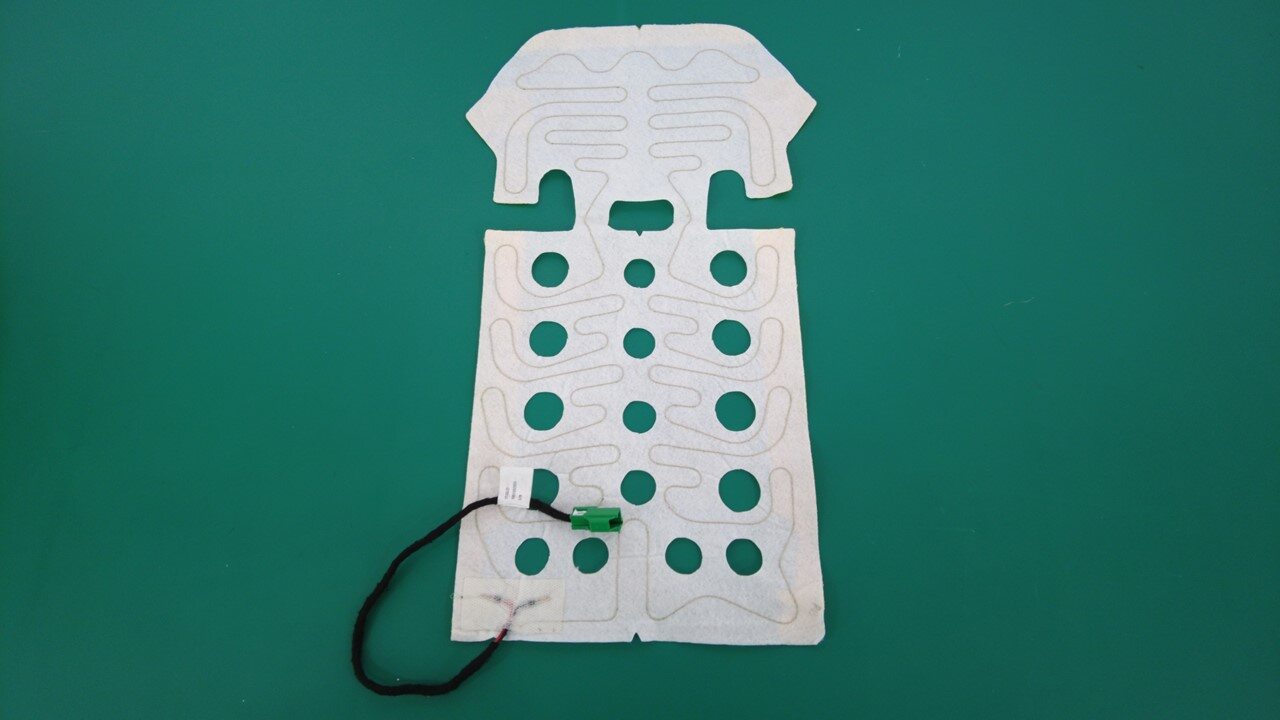

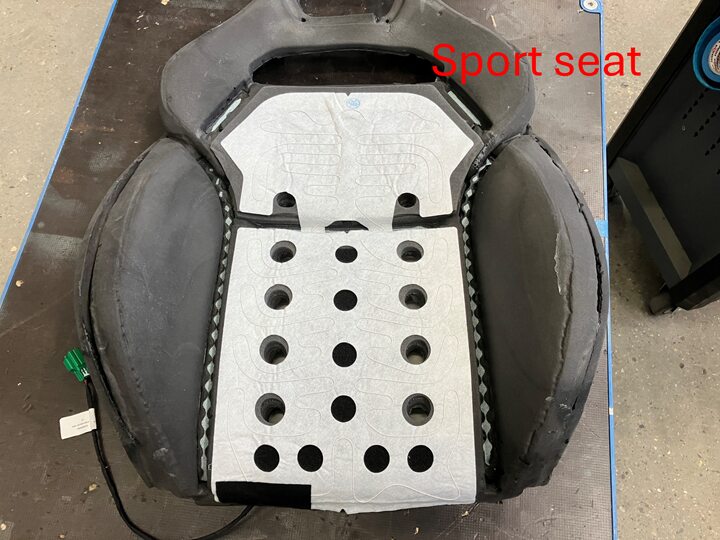

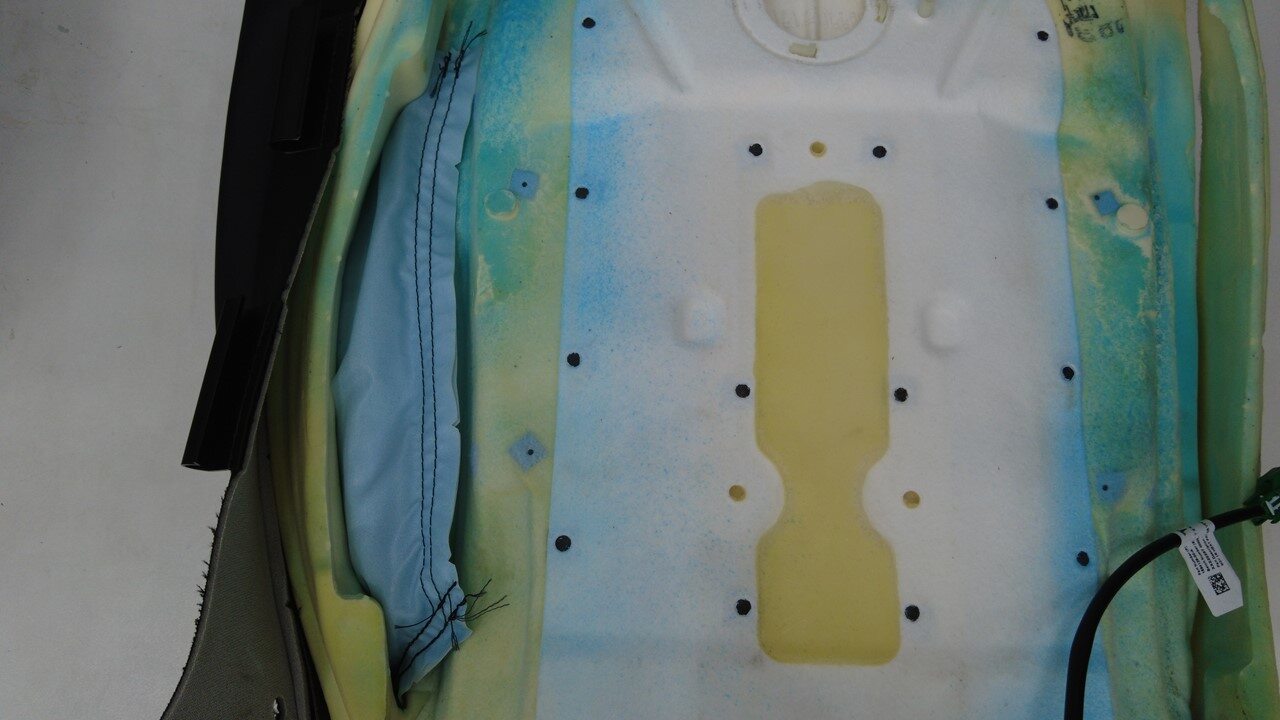

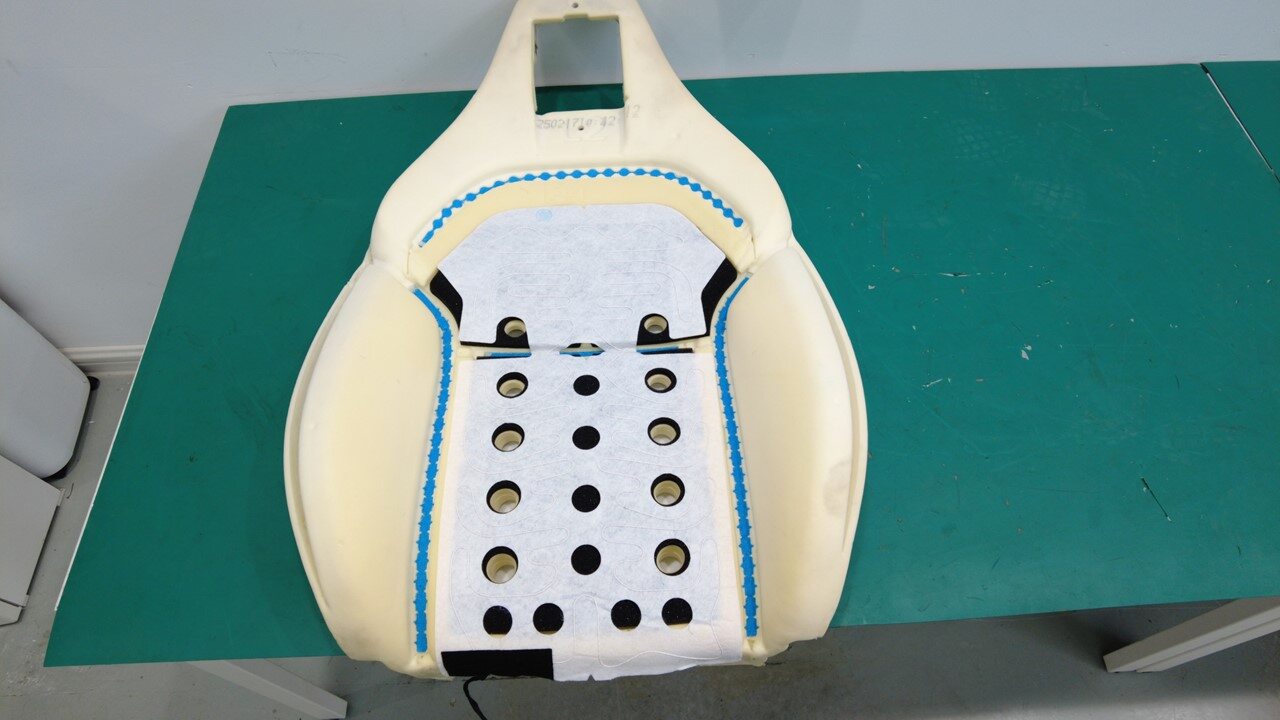

  1. 将座椅靠背加热垫安装到座椅靠背泡沫上。
    注
    请使用新的加热垫和新的泡沫垫。
    图 13. 非运动版座椅
    图 14. 运动版座椅

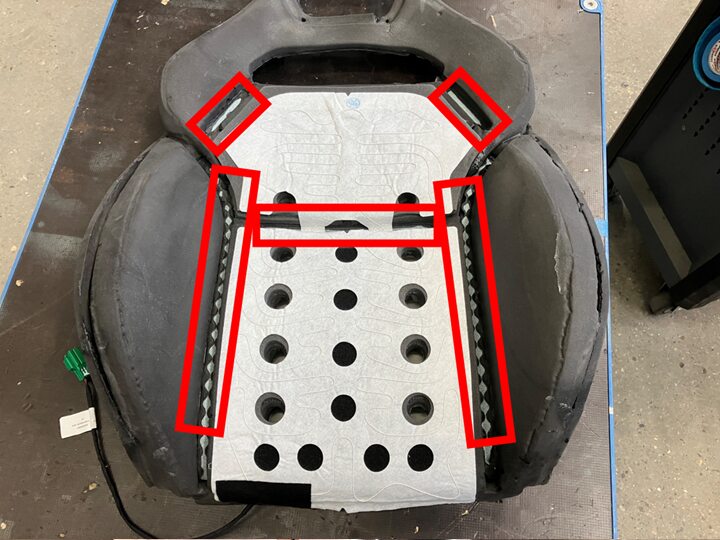

  2. 安装将驾驶位座椅靠背饰板固定到座椅靠背泡沫的 Velcro 系带。
    • 非运动版座椅: 4 个 Velcro 系带
    • 运动版座椅：5 个 Velcro 系带，4 个卡子
    图 15. 非运动版座椅
    图 16. 运动版座椅
    图 17. 运动版座椅

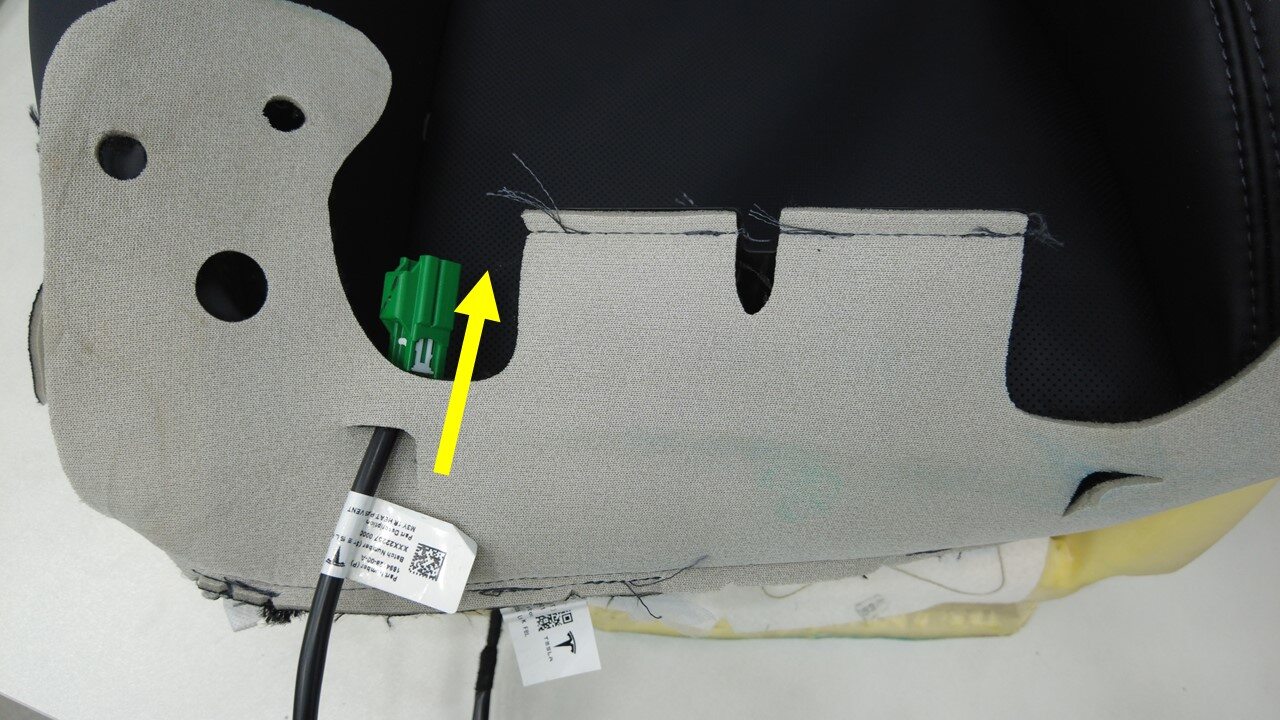

  3. 将加热器线束安装到左前座椅靠背饰板总成上。
    图 18. 非运动版座椅
    图 19. 运动版座椅

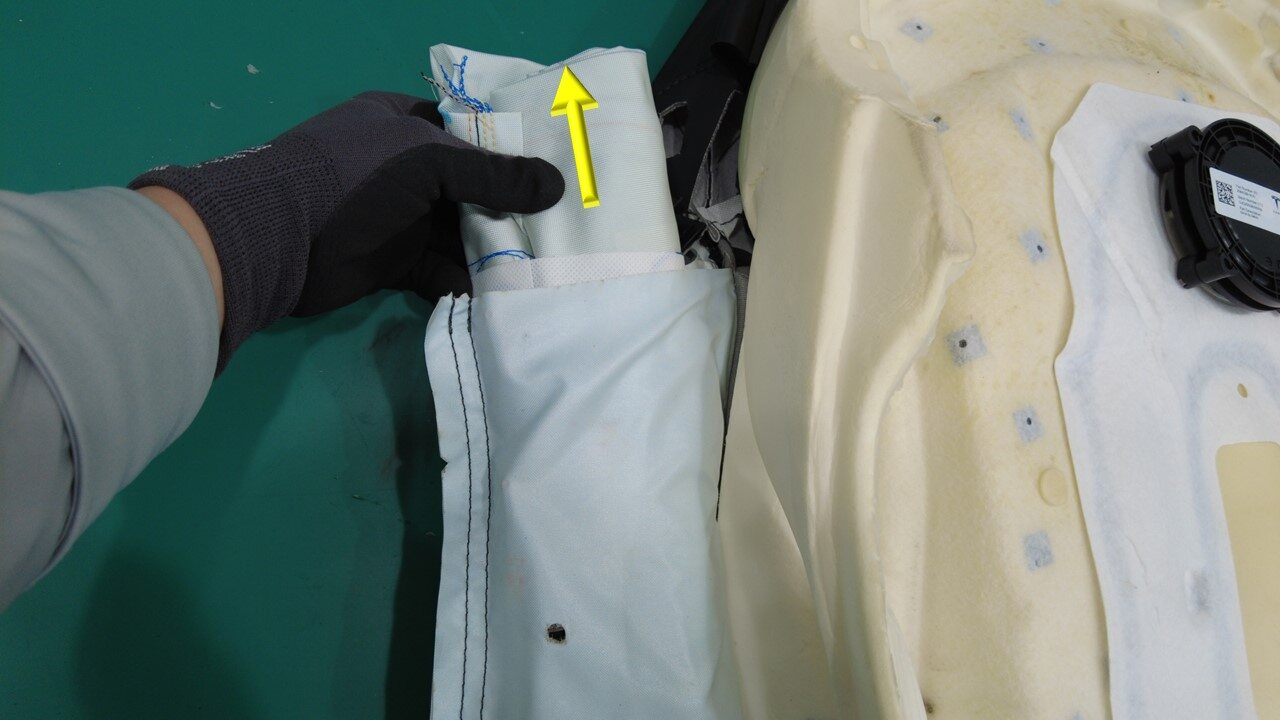

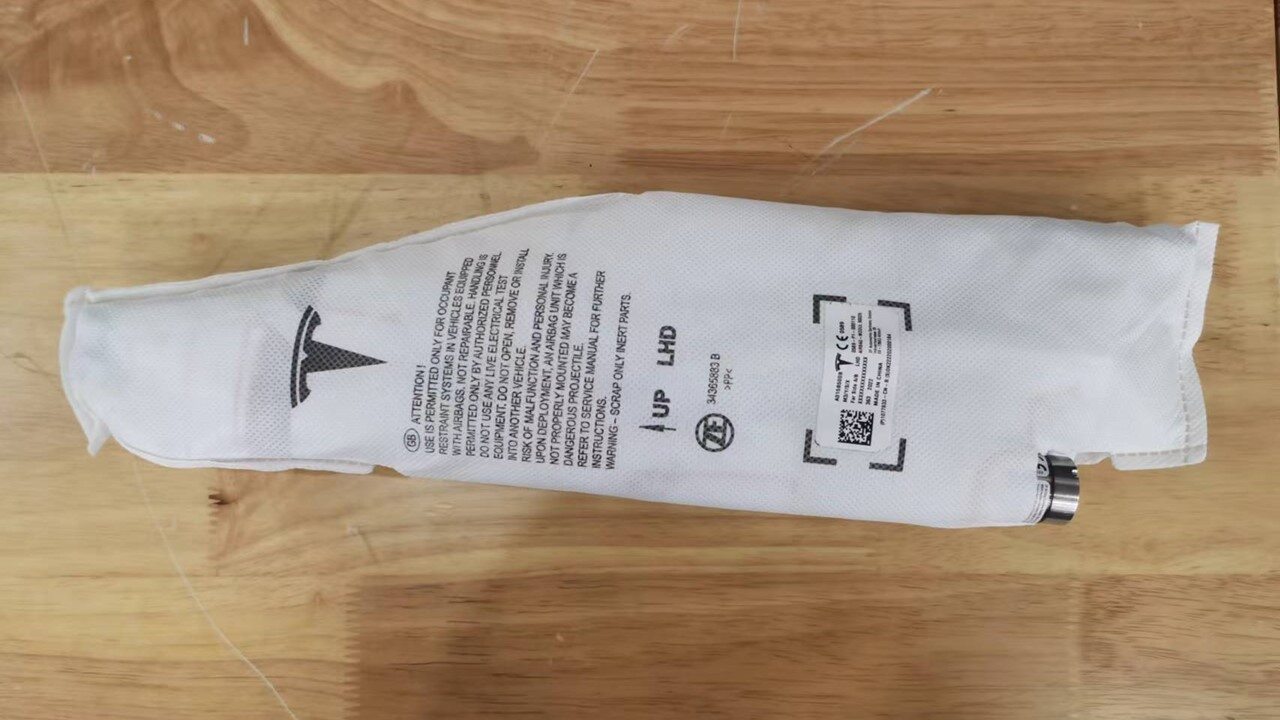

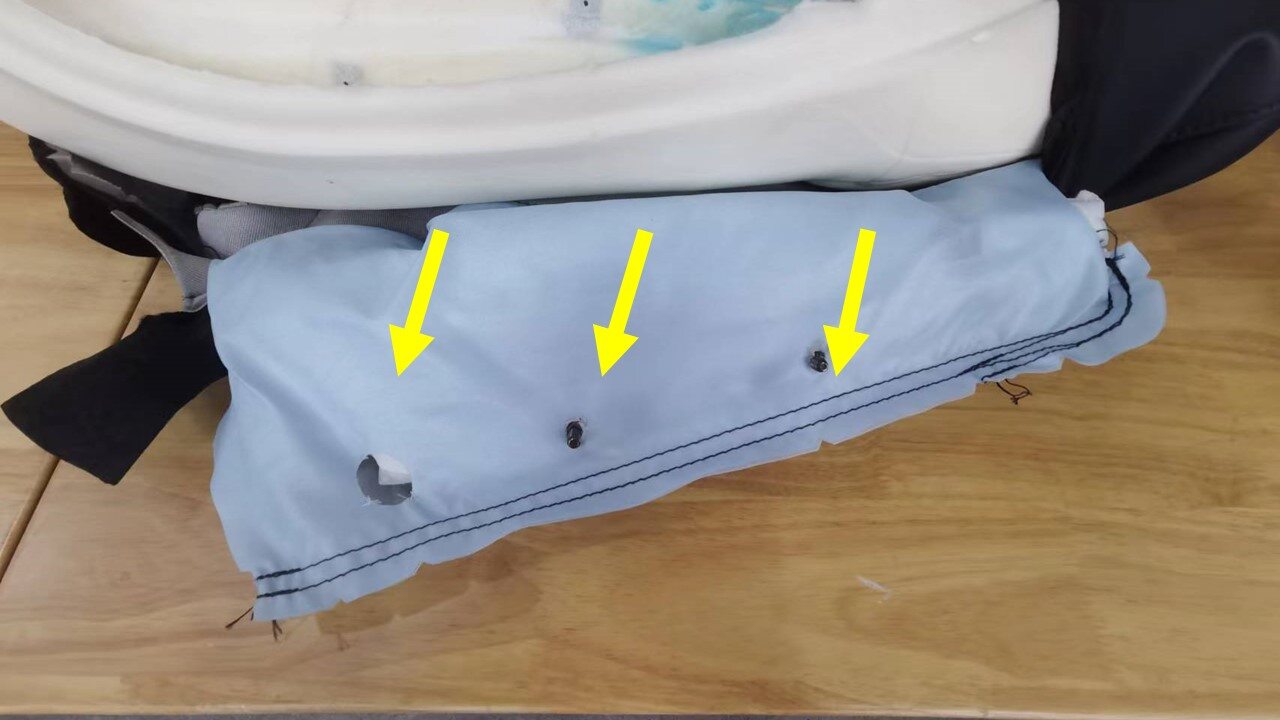

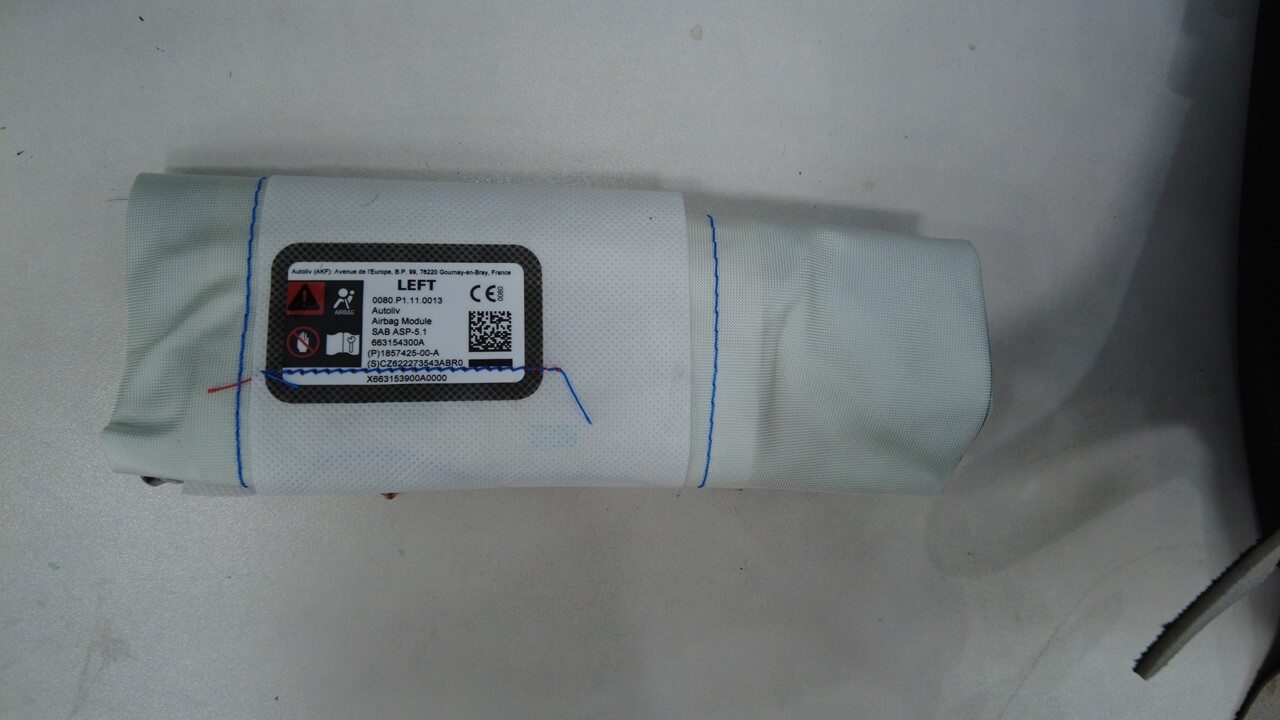

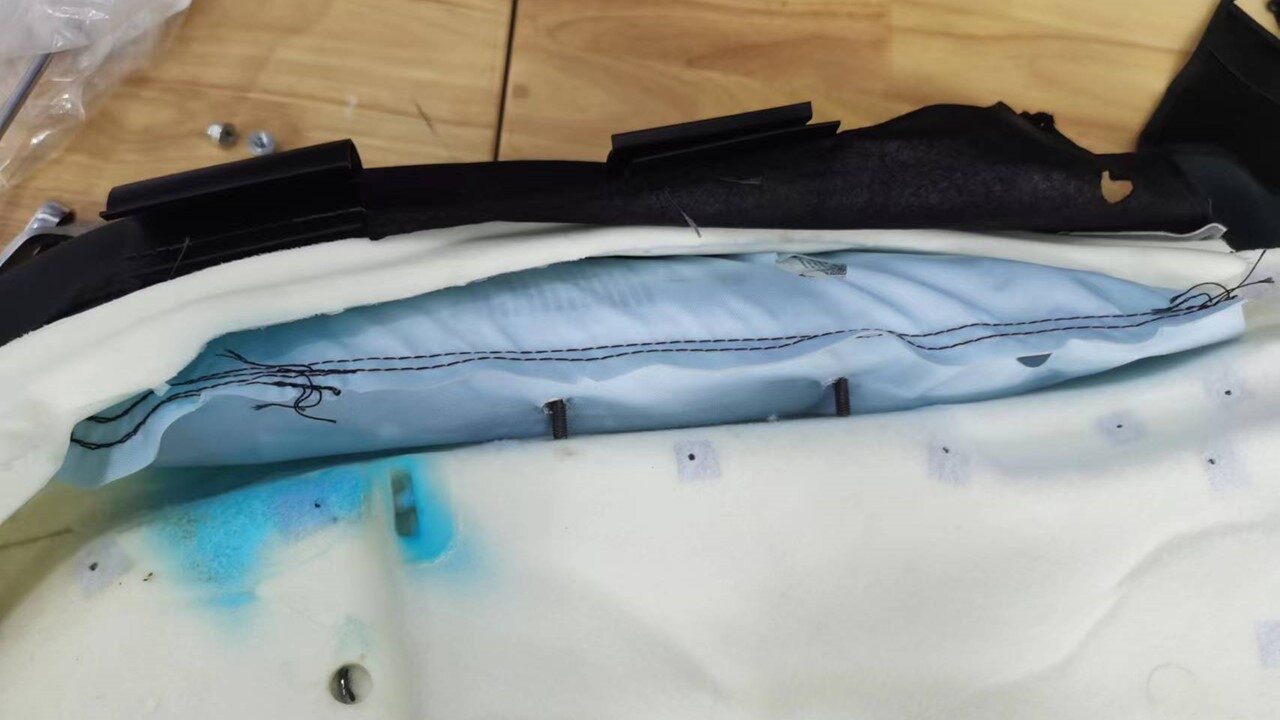

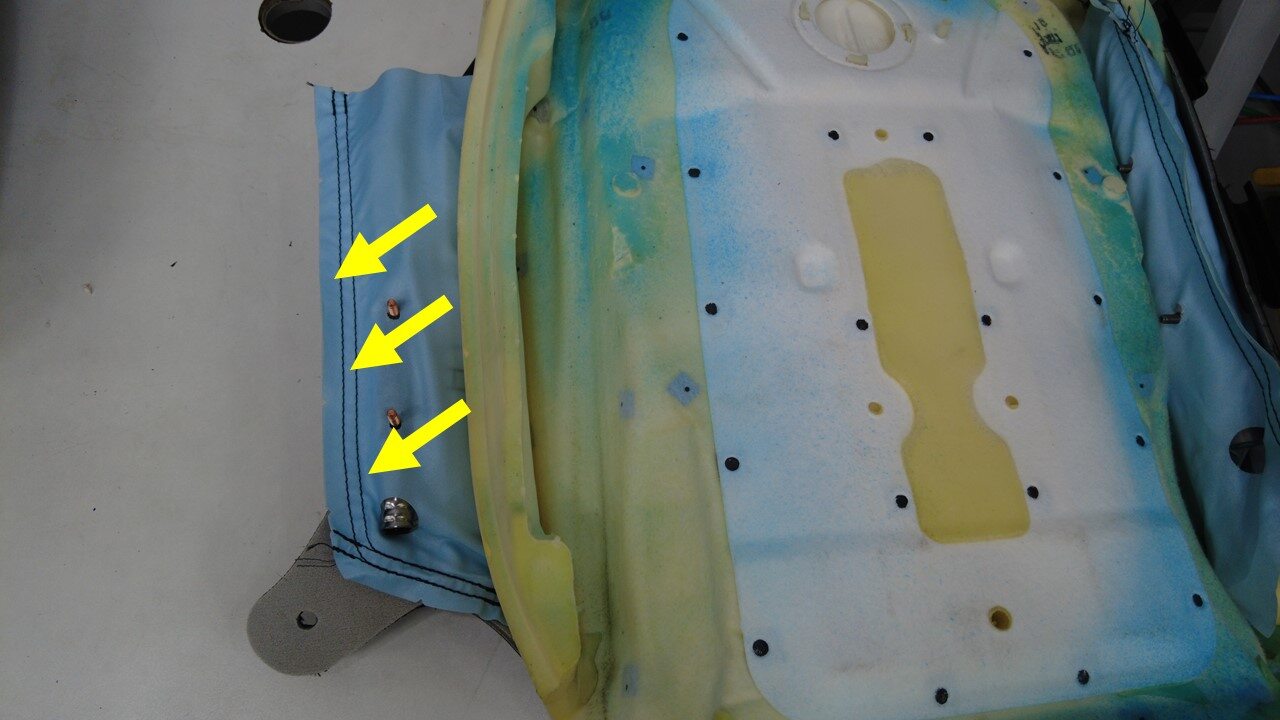

  4. 将远端气囊 (FSAB) 装入气囊滑槽中。
    注
    2 个螺柱。移开螺柱，将气囊滑入正确位置。将螺柱与检修孔对齐。
  5. 将远端气囊 (FSAB) 滑槽放置在座椅靠背泡沫上。
    警告
    确保驾驶位远端气囊 (FSAB) 安装柱伸出滑槽孔外。
    警告
    将气囊安装到气囊滑槽中时，请务必谨慎操作。气囊会特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。

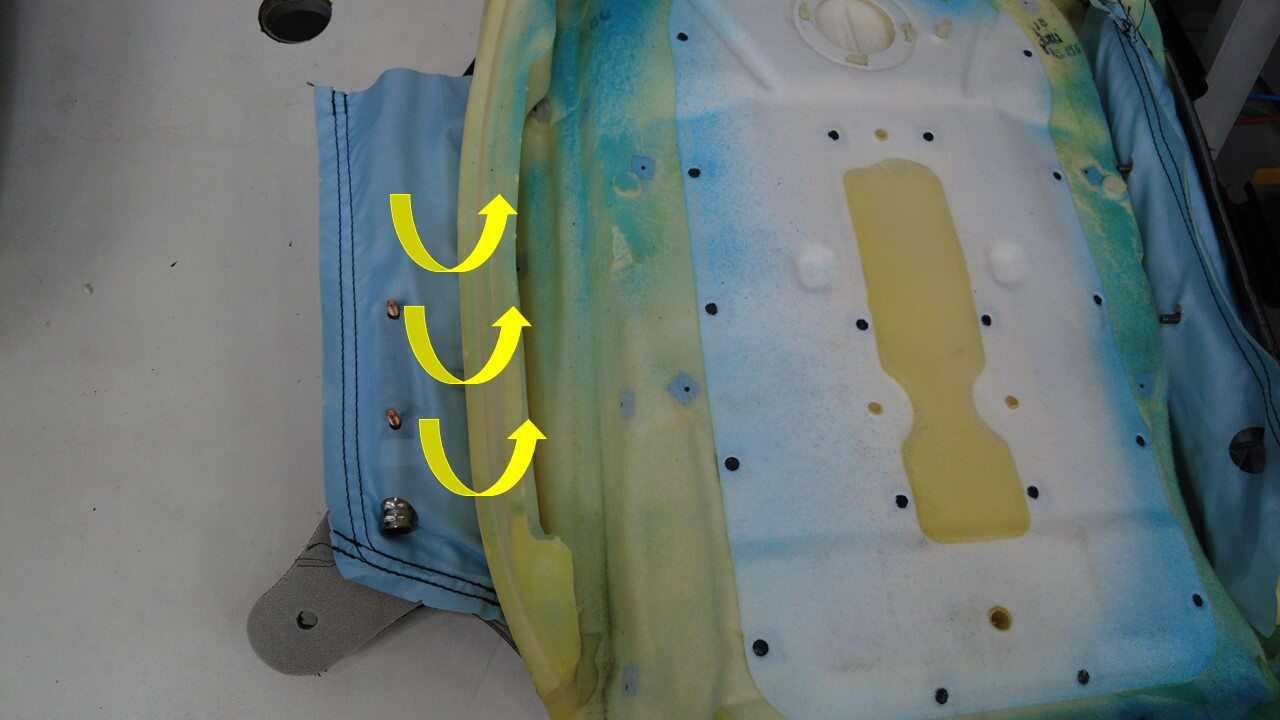

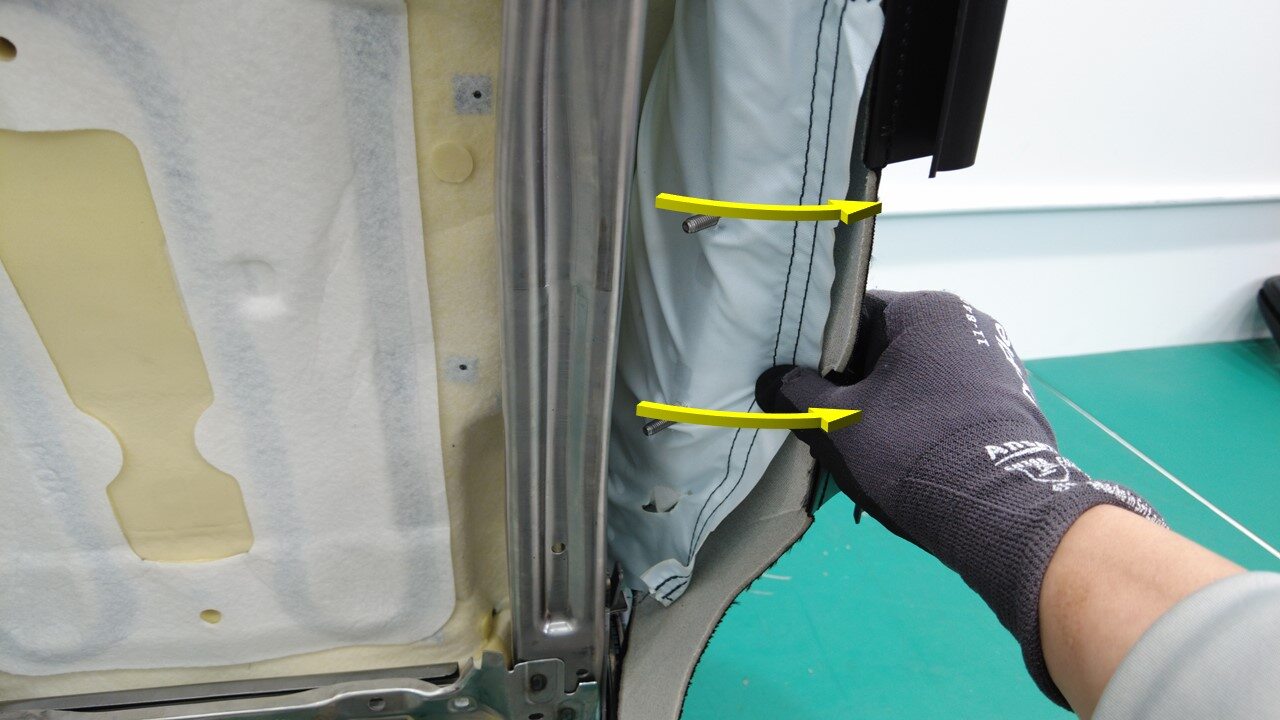

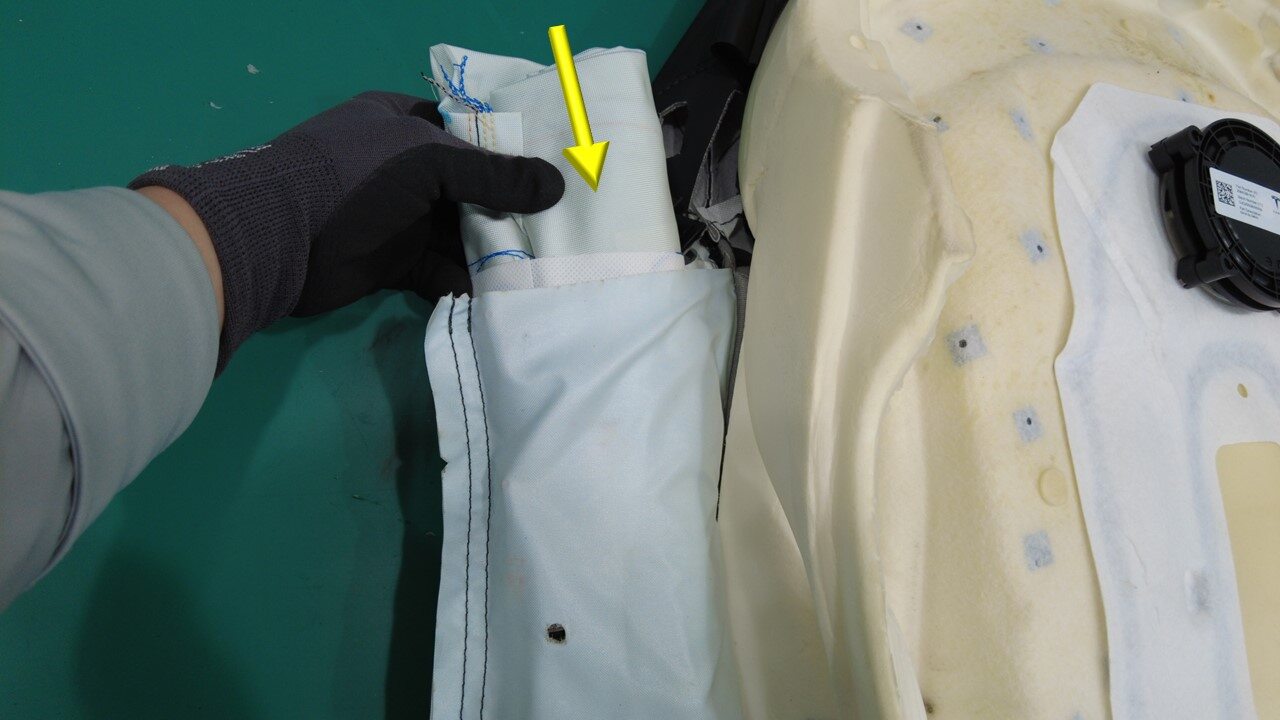

  6. 将驾驶位侧（外侧）气囊安装到气囊滑槽中，然后将气囊滑槽连同其内部的气囊一起插入座椅靠背泡沫上的凹槽中。
    警告
    确保驾驶位侧气囊安装柱伸出滑槽孔外。
    警告
    将气囊安装到气囊滑槽中时，请务必谨慎操作。气囊会特定方式配置/折叠，一旦掉落或以任何方式改动或操作，则需进行更换。
  7. 将外侧气囊滑槽放置到前排座椅靠背泡沫上
  8. 运动版座椅：将基板安装到前排座椅靠背软饰板罩总成上
    注
    2 个锁片

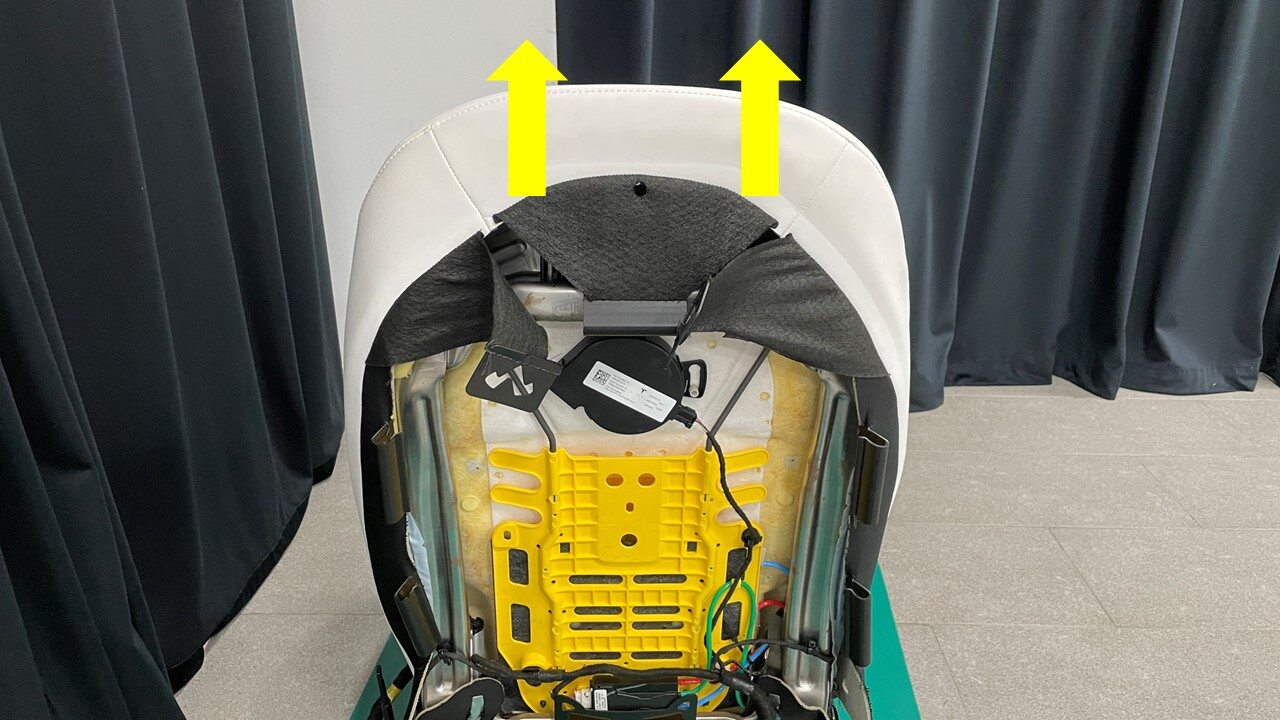

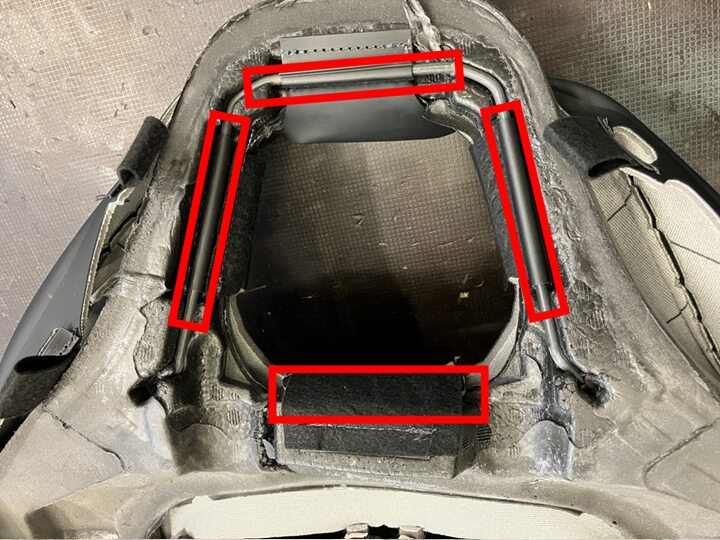

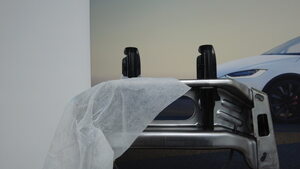

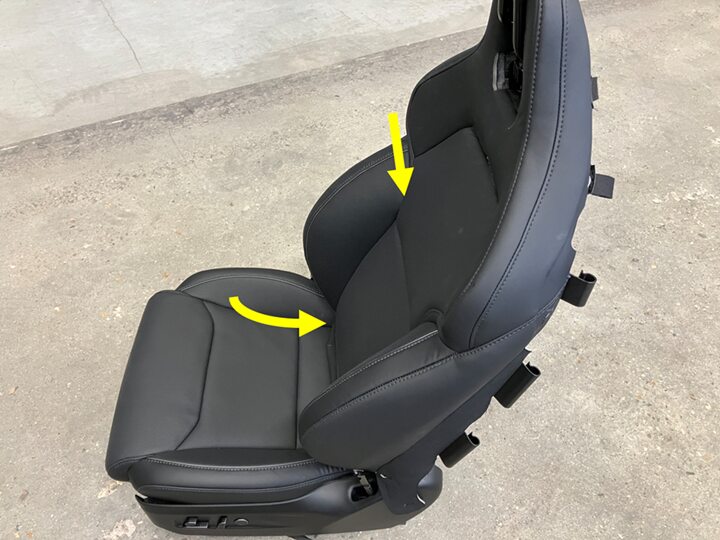

  9. 将前排座椅靠背软饰板罩总成安装到座椅靠背框架上
    注
    2 个锁片。先将泡沫饰板径直滑动到座椅靠背框架上，注意确保头枕柱与座椅靠背泡沫接合。务必将与框架接合的加热器线束和下部饰板推入到框架背面。
    图 20. 非运动版座椅
    图 21. 非运动版座椅
    图 22. 非运动版座椅
    图 23. 运动版座椅
    图 24. 运动版座椅
    图 25. 运动版座椅

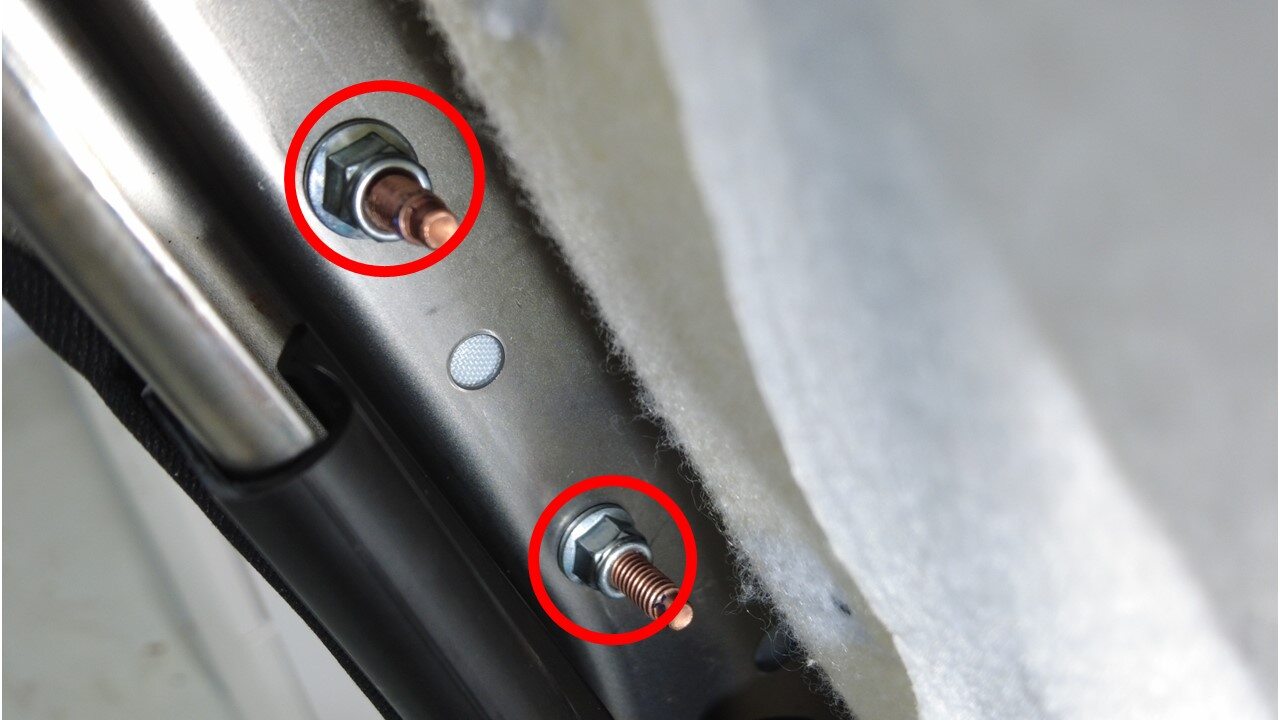

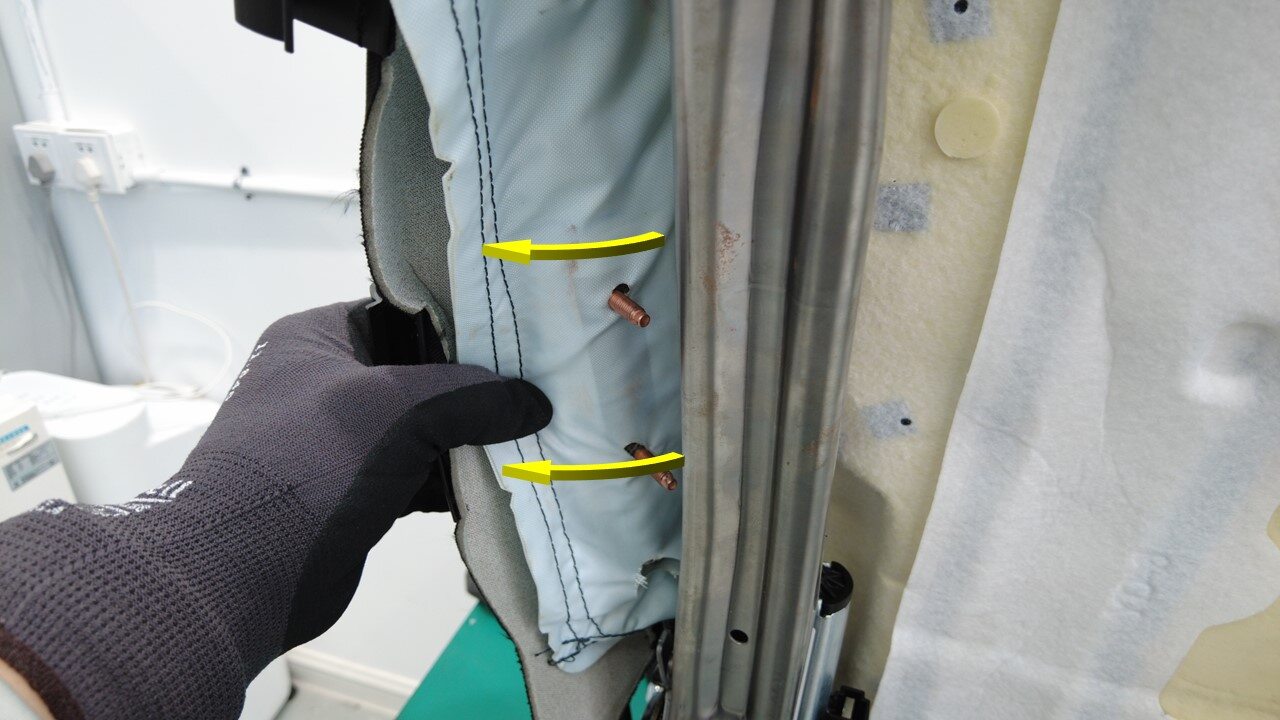

  10. 将驾驶位侧气囊螺柱放置在座椅框架上，然后安装新的螺母（2 个），将驾驶位座椅气囊固定到座椅靠背框架。
    5.4 Nm (4.0 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米深套筒

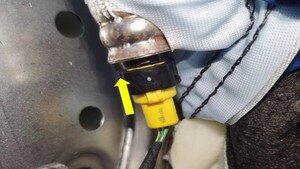

  11. 连接外侧气囊电气连接器。
    图 26. 非运动版座椅
  12. 将驾驶位远端气囊 (FSAB) 螺柱放置在座椅框架上，然后安装新的螺母（2 个），将远端气囊 (FSAB) 固定到座椅靠背框架。
    5.4 Nm (4.0 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 10 毫米深套筒

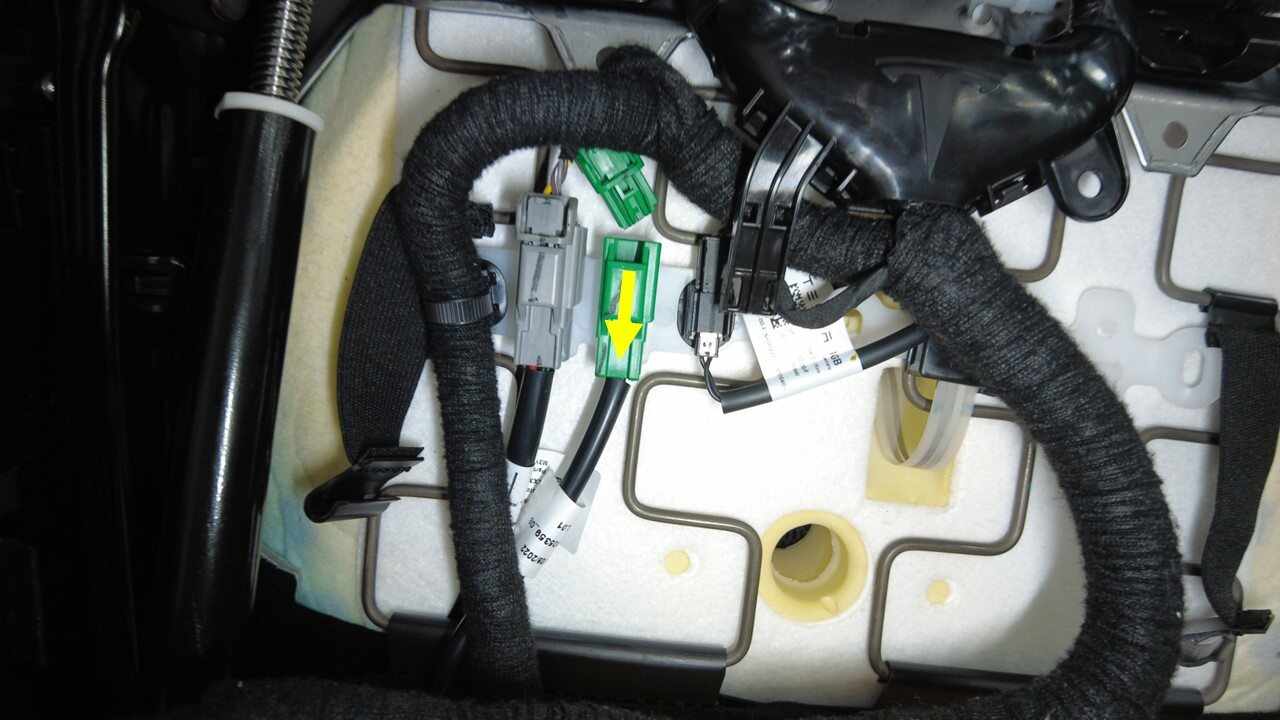

  13. 连接座椅远端气囊 (FSAB) 电气连接器。
    图 27. 非运动版座椅
    图 28. 运动版座椅
  14. 安装将腰部支撑底部固定到座椅靠背框架的锁片 (x2)。
  15. 安装将腰部支撑底部固定到座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    此螺栓位于腰托电子控制单元 (ECU) 下方。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 2 英寸加长件
    • 棘轮/扭矩扳手

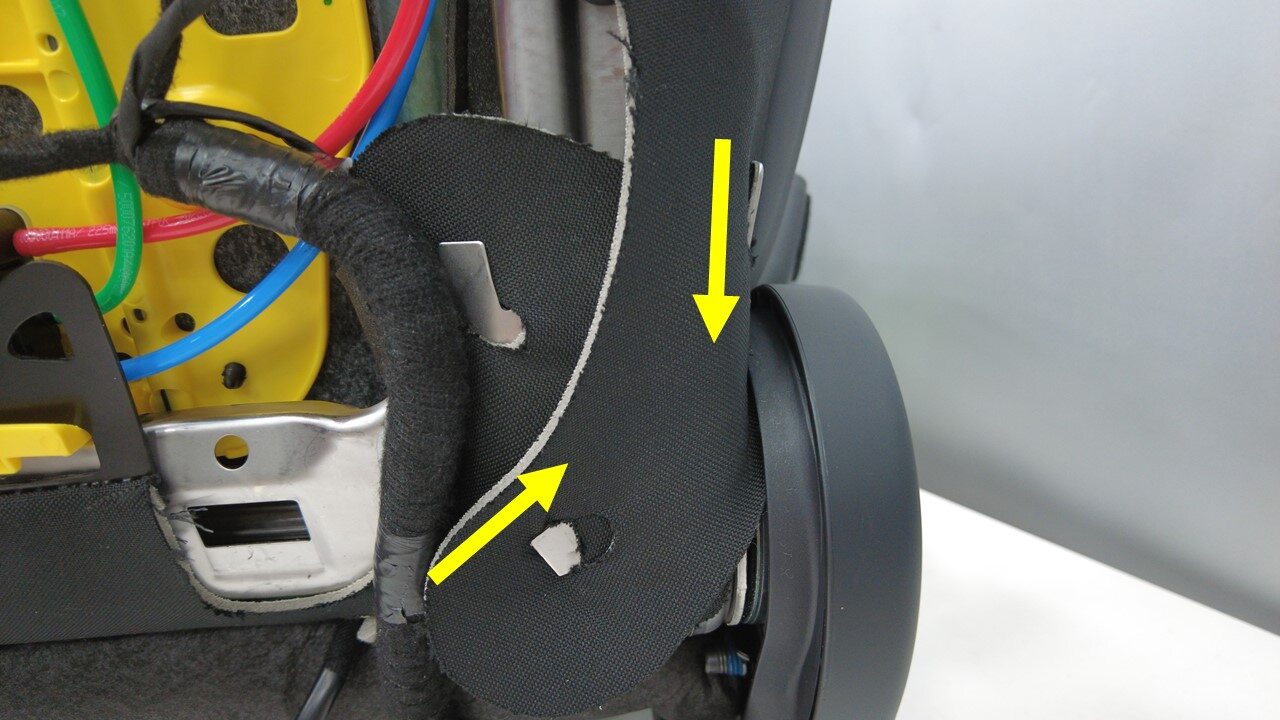

  16. 安装覆盖左前座椅靠背框架内角的下部板。
    注
    将板子拉到金属片上以将其紧固。
  17. 安装覆盖左前座椅靠背框架内角的上部板。
    注
    将板子拉到金属片上以将其紧固。
  18. 安装覆盖左前座椅靠背框架外角的下部板。
    注
    将板子拉到金属片上以将其紧固。
  19. 安装覆盖左前座椅靠背框架外角的上部板。
    注
    将板子拉到金属片上以将其紧固。

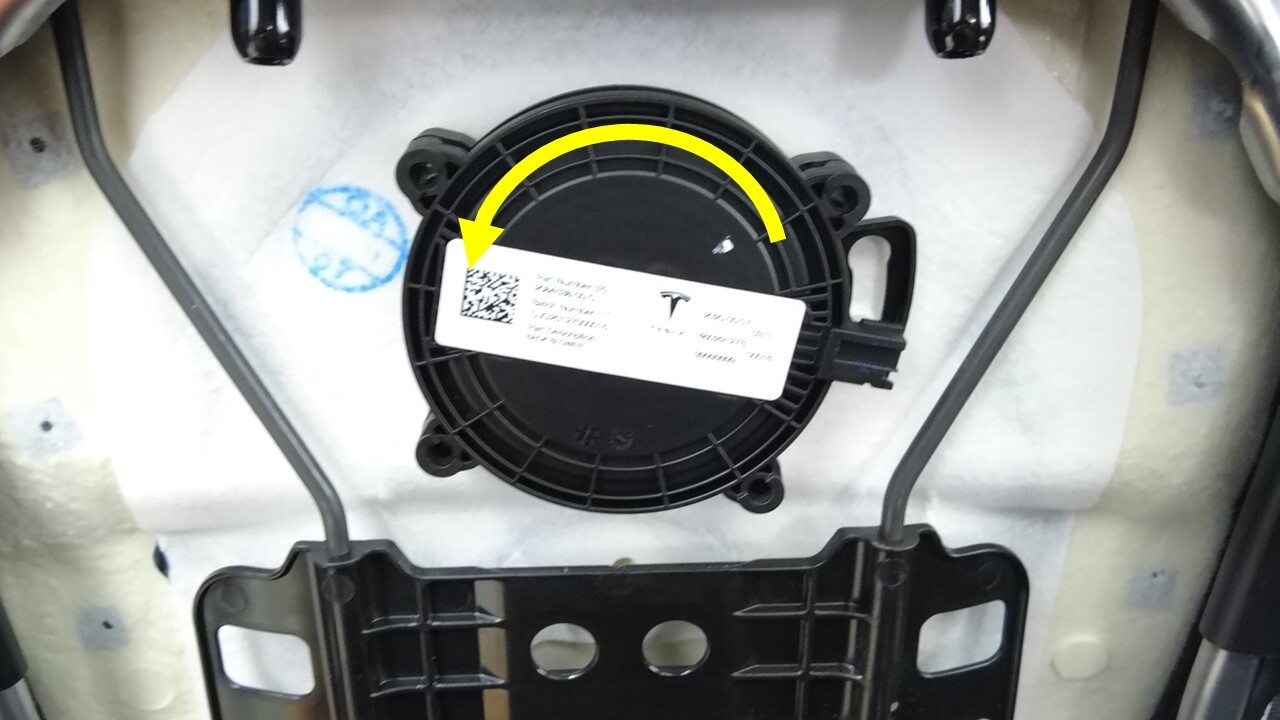

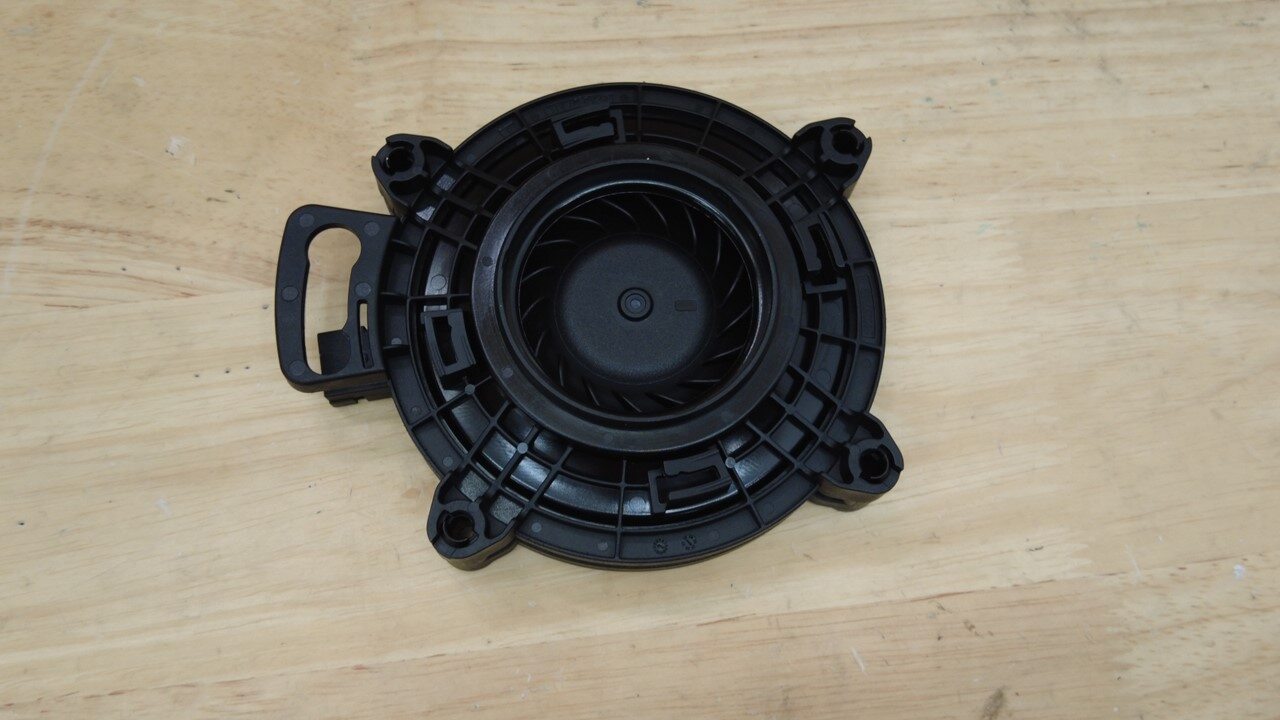

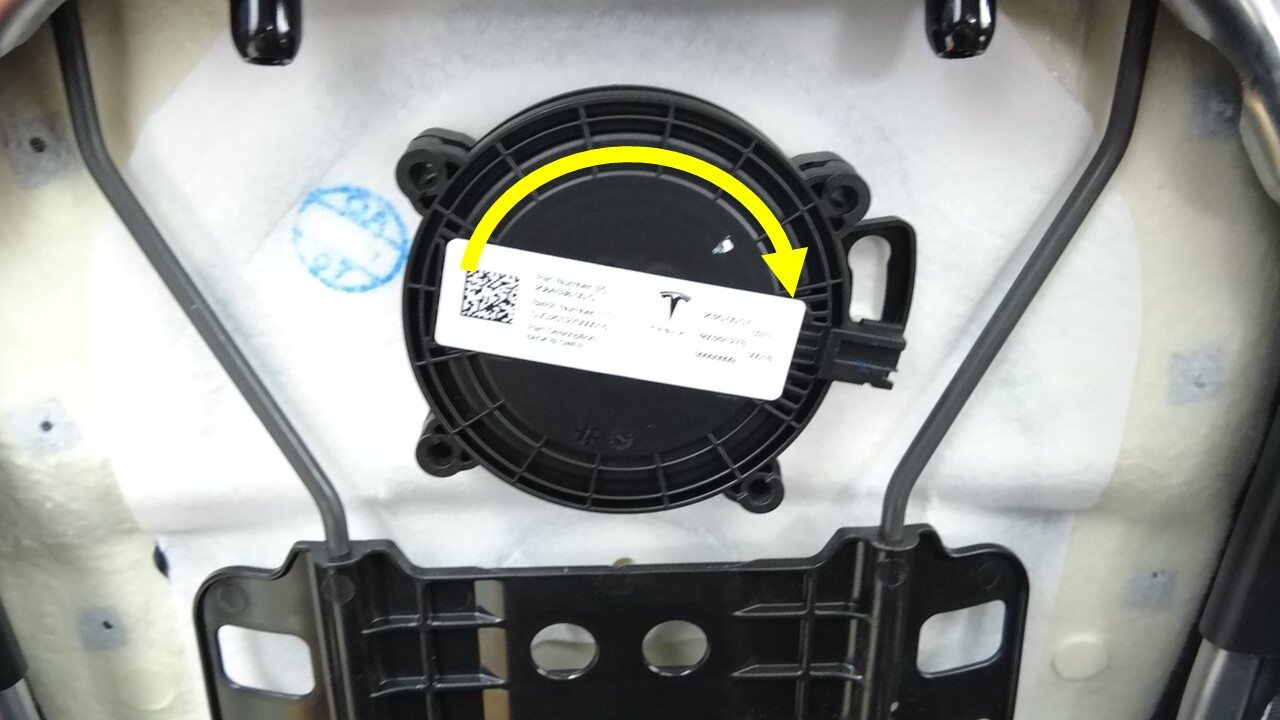

  20. 安装前排座椅靠背通风扇。
    注
    逆时针旋转通风扇，将其安装入位。
  21. 连接左前座椅靠背通风扇连接器。
  22. 安装座椅靠背饰板。
    • 非运动版座椅：紧固遮盖座椅靠背框架上部的定位板，然后将驾驶位座椅靠背饰板固定件（7 个）安装到驾驶位座椅靠背框架。
    • 运动版座椅：将座椅靠背饰板固定件（13 个）安装到左前座椅靠背框架上。
  23. 安装驾驶位座椅靠背外壳。请参阅 保护壳 - 座椅背 - 第一排 - 左侧 ((拆卸和更换))。

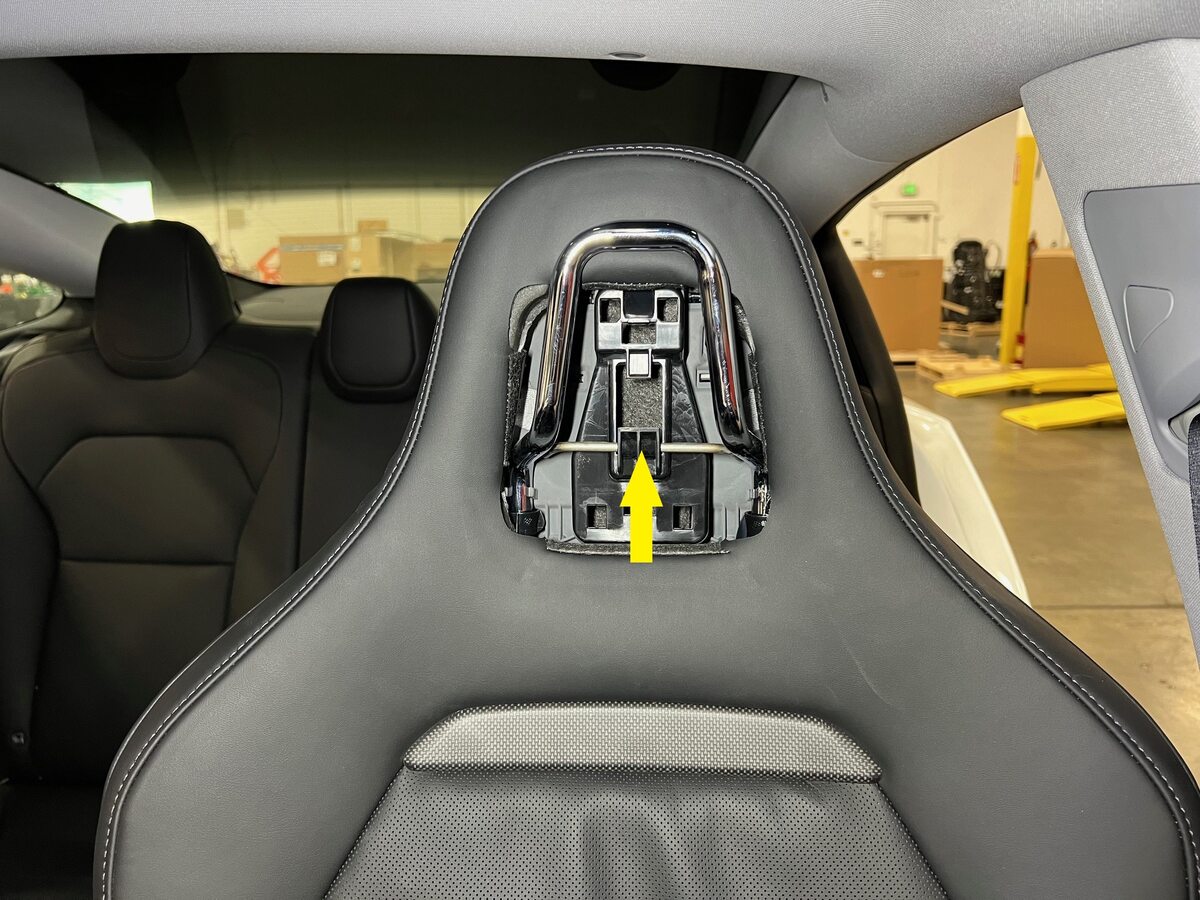

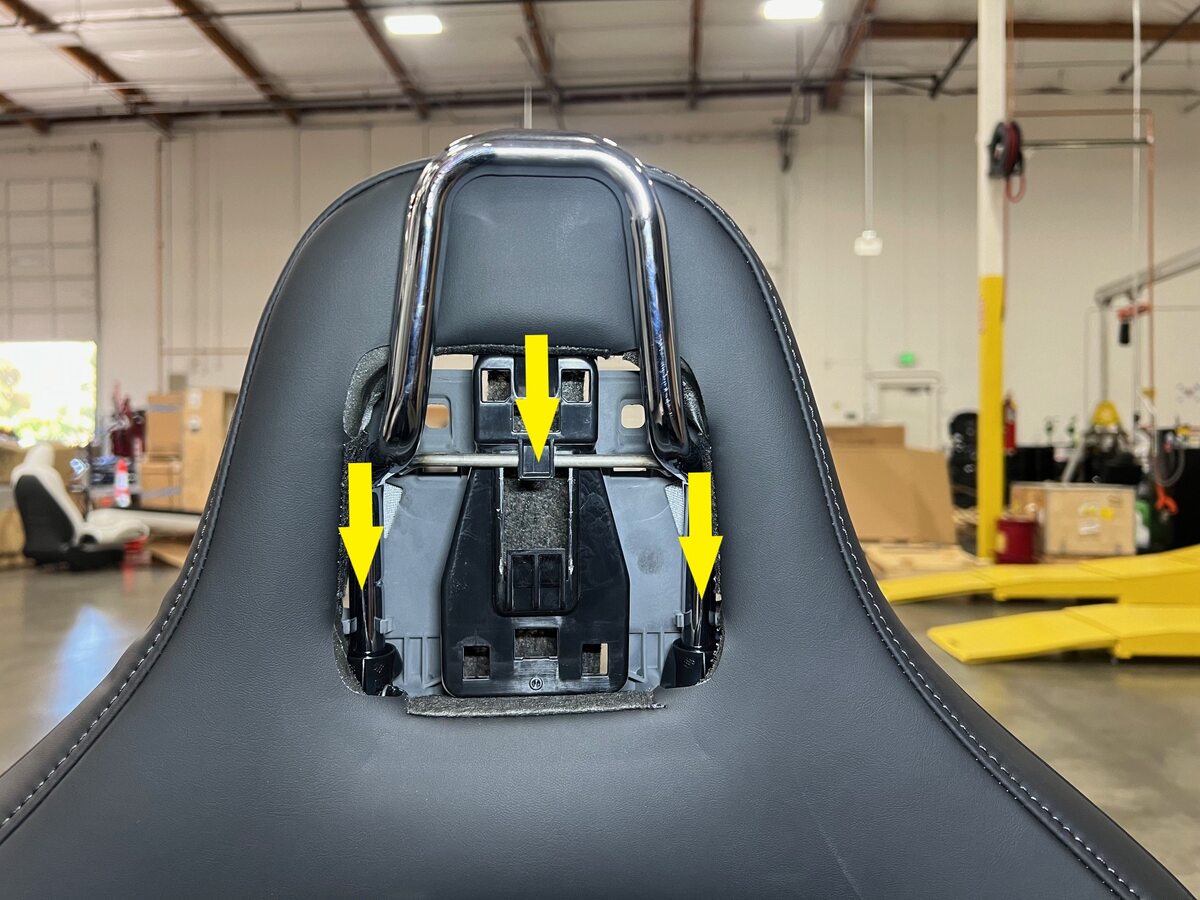

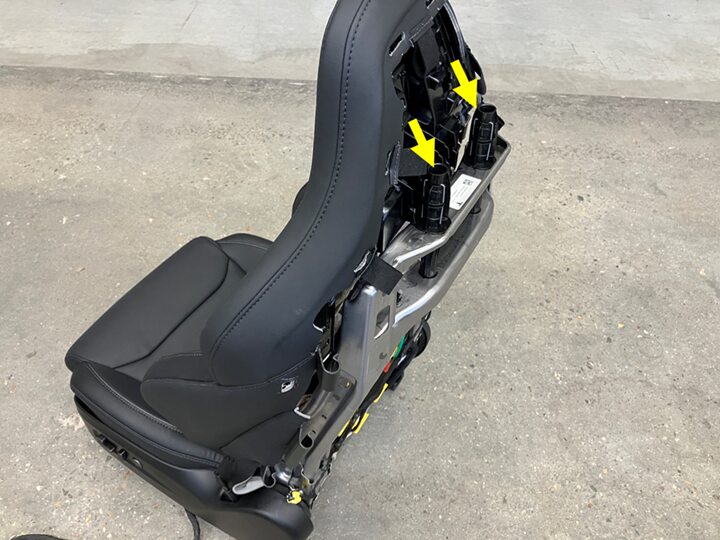

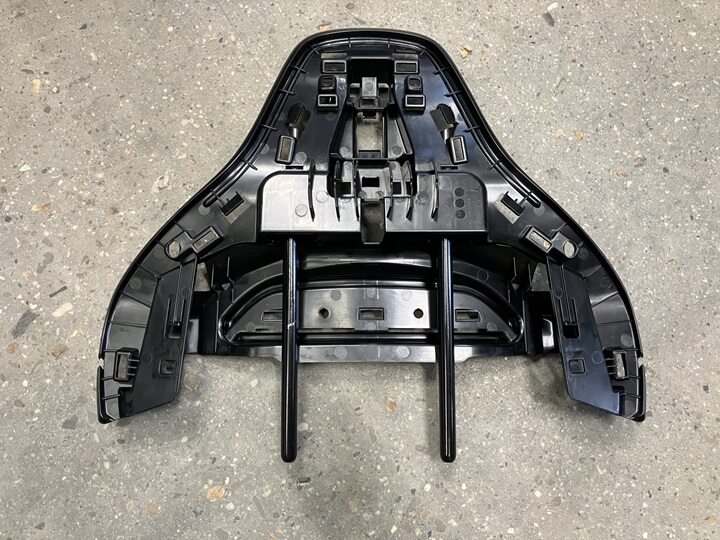

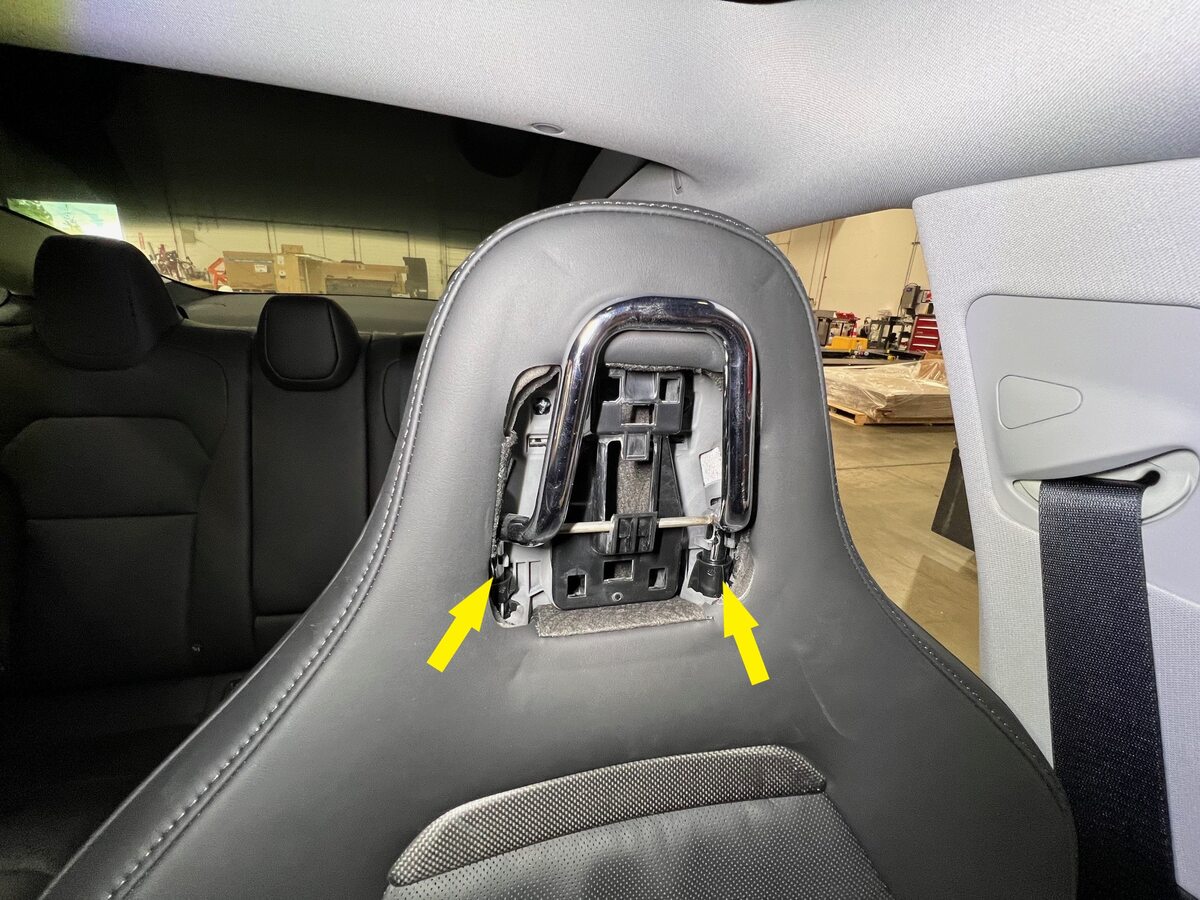

  24. 运动版座椅：安装头枕支架总成。
  25. 安装头枕支架总成。
  26. 安装驾驶位座椅头枕。请参阅 头枕 - 第一排座椅 - 左侧（非运动版） ((拆卸和更换)) 或 头枕 - 前排座椅- LH（运动版座椅）（拆卸和更换）。

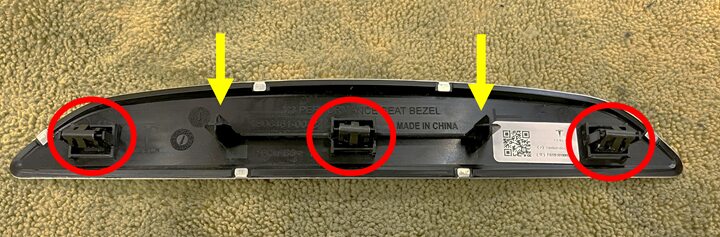

  27. 运动版座椅：将左前饰板总成安装到前排座椅上。
    注
    3 个卡子，2 个固定销
  28. 旋转座椅，以便接触座椅底部。
  29. 将座椅靠背加热器线束连接器安装到左前座垫悬架上。
    注
    将连接器滑入座椅框架卡子，以固定连接器。
  30. 连接左前座椅靠背加热器连接器。
  31. 将座垫固定夹（2 个）安装到左前座椅悬架上。
    注
    向上拉紧夹子，直至座椅悬架位于正确安装位置。
  32. 立起座椅。
  33. 安装驾驶位座椅请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
