总成 - USB 集线器 ((拆卸和更换))

校正代码 1519021102 FRT 0.45 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格：总成 - USB 集线器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
螺栓，将 VC USB 固定到
1.1 Nm (.8 lbs-ft)
  • 梅花 T20 批头
  • M12 1/4 英寸六角螺丝刀套件
  • 4 英寸加长件
 重复使用

拆卸

  1. 拆下后端模块。请参阅。

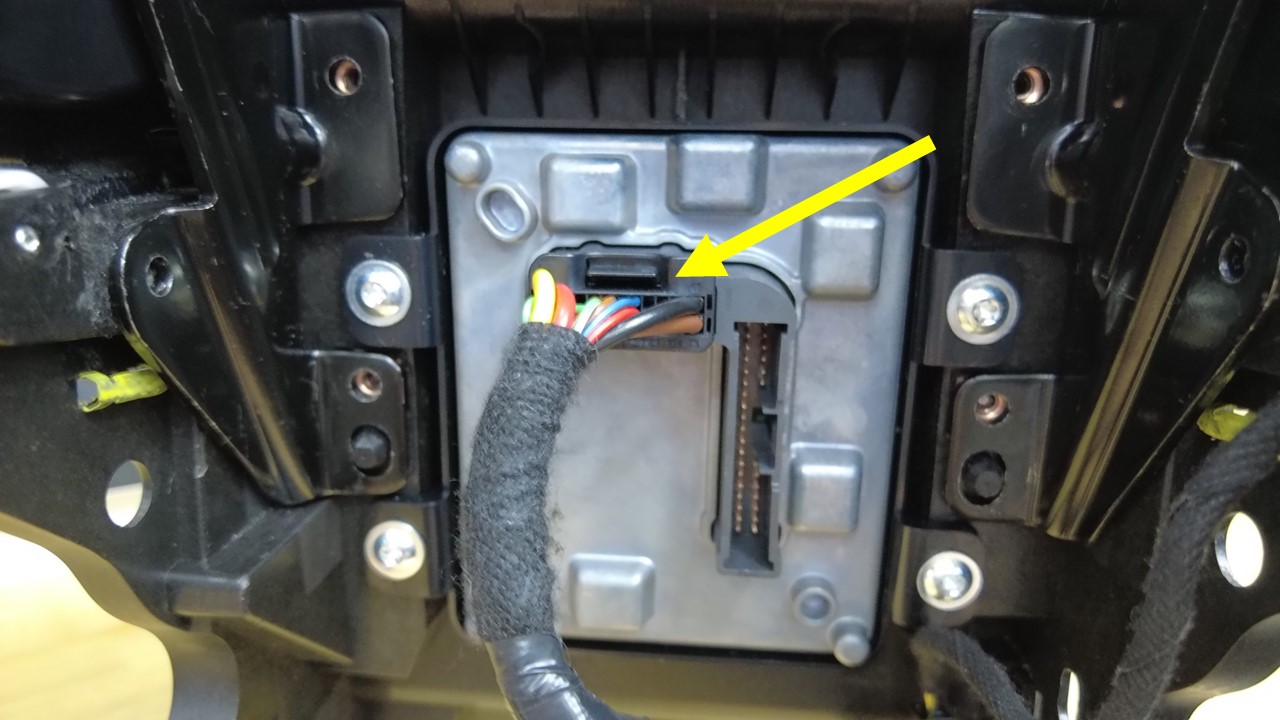

  2. 断开 VC USB 模块连接器。

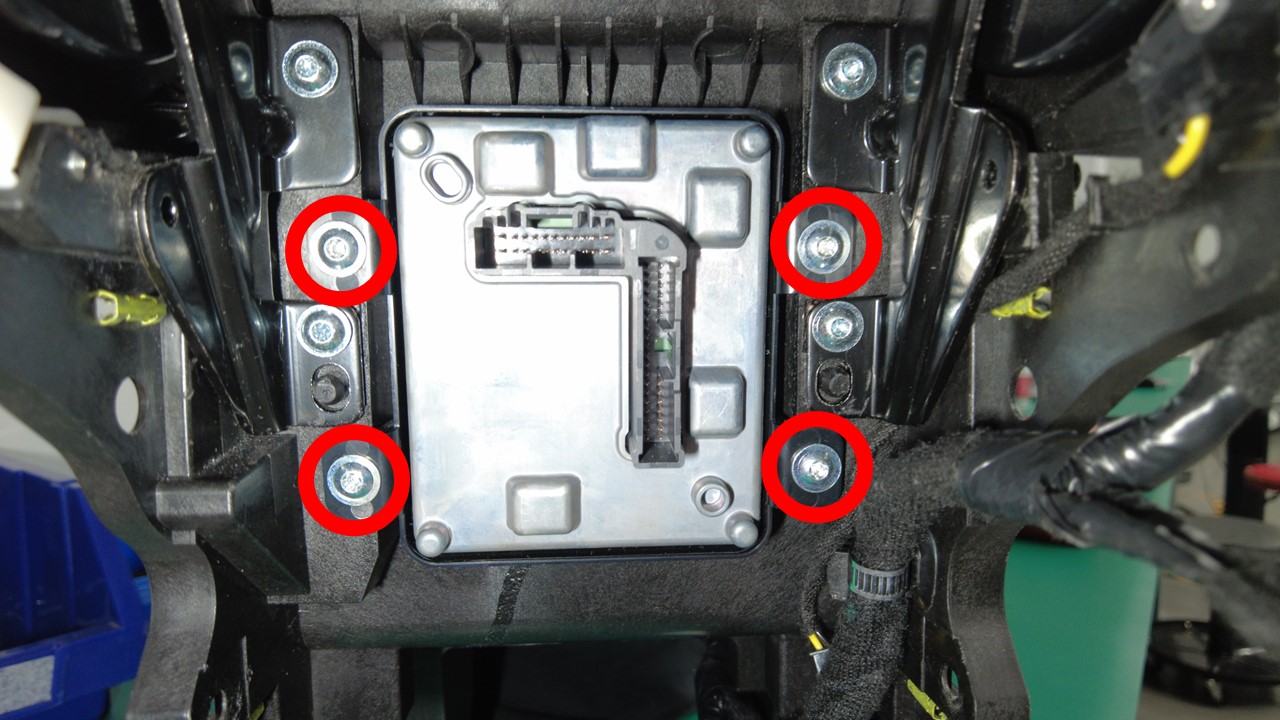

  3. 将 VC USB 从中控台上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • M12 1/4 英寸六角螺丝刀套件
    • 4 英寸加长件

安装

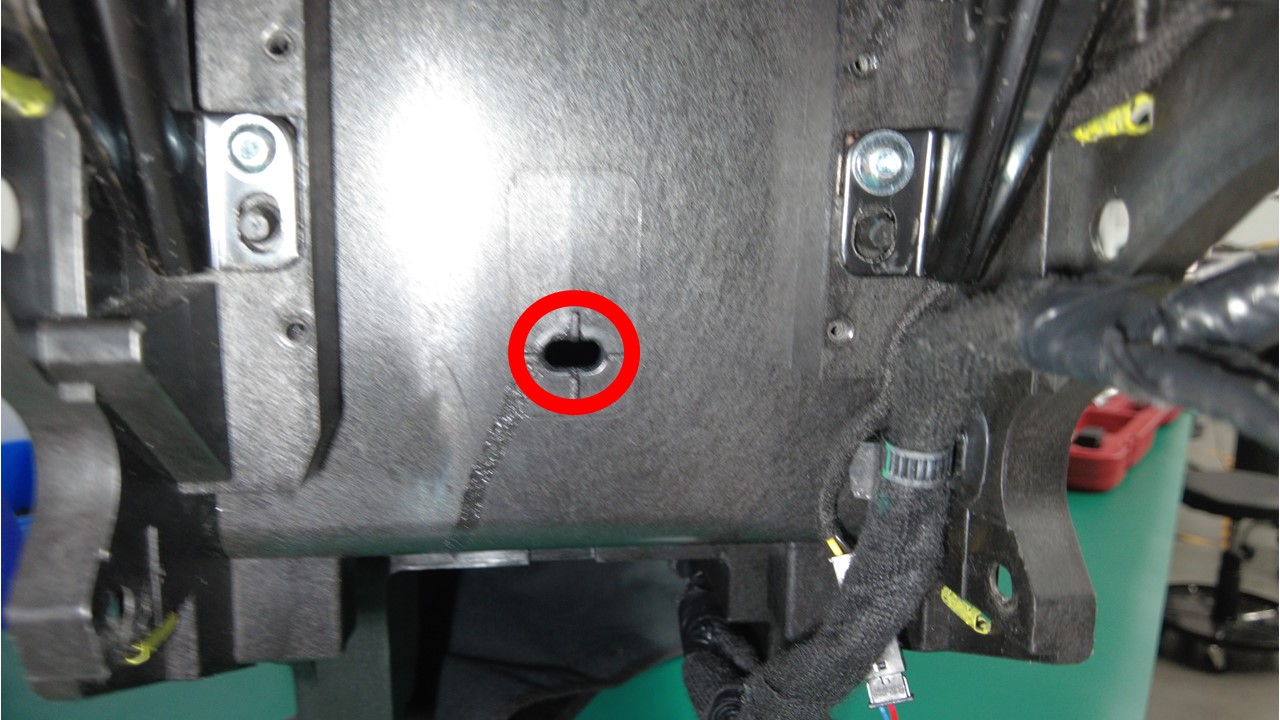

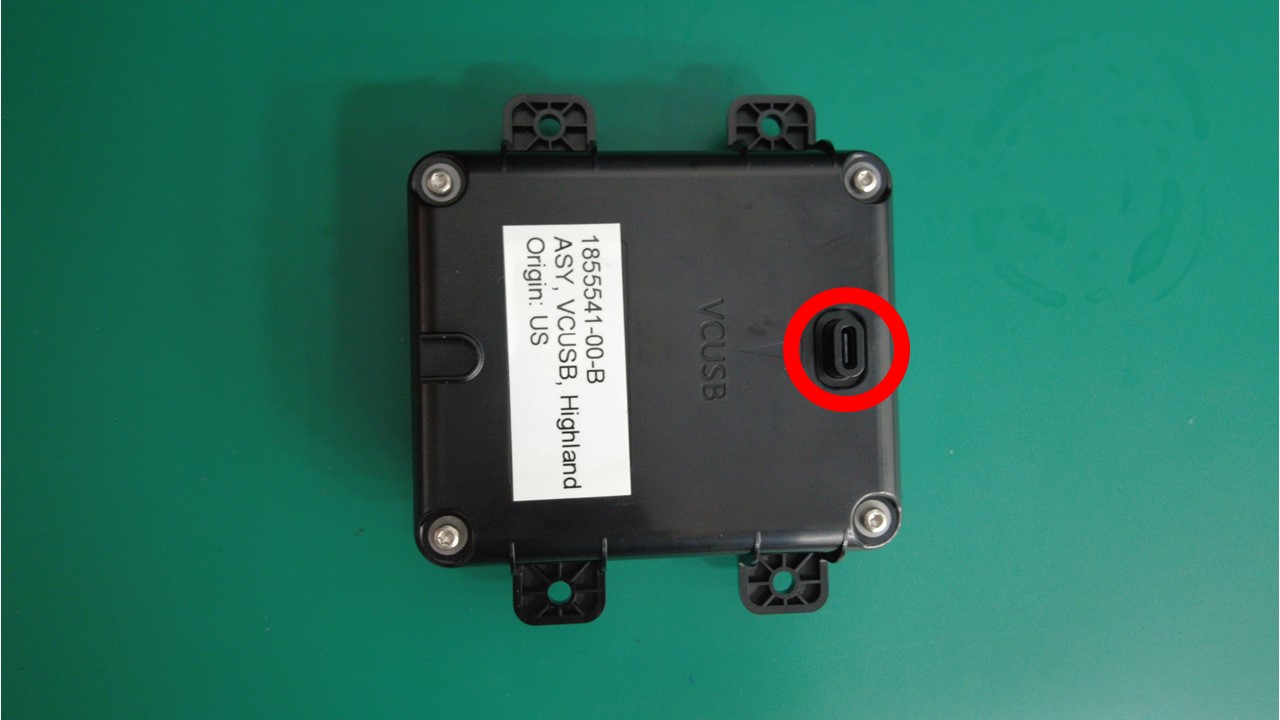

  1. 将 VC USB 安装到中控台上。
    1.1 Nm (.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • M12 1/4 英寸六角螺丝刀套件
    • 4 英寸加长件
  2. 连接 VC USB 模块连接器。
  3. 安装后端模块。请参阅。
  4. 将装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
    Informational PurposesAn informational icon, calling your attention
    注
    将车辆连接到 Toolbox 3 后将自动激活维护模式增强版。
  5. 点击Actions选项卡，点击TEST-SELF_VCUSB_X_HVAC-ACTUATORvia Toolbox: (link)，点击Run，然后等待例行程序完成。
  6. 重装软件。请参阅软件重新安装 - 触摸屏。
  7. 断开装有 Toolbox 3 的笔记本电脑与车辆的连接。请参阅Toolbox 3（连接和断开）。
  8. 退出“维护模式”。请参阅维护模式增强版。
  9. 升起左前车窗，关闭左前车门。
