转向柱间隙隐藏饰板 - 上 - 仪表板 ((拆卸和更换))
校正代码
3205010602
FRT
1.50
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将转向柱上部间隙隔套固定到转向柱的螺钉（2 个） |
 2.3 Nm (1.7 lbs-ft) |
|
重复使用 | |
| 将转向柱固定到横梁的螺母（2 个） |
15 Nm (11.1 lbs-ft) |
|
重复使用 |
拆卸
- 打开左前车门，降下左前车窗，然后将左前座椅向后移动。
- 在触摸屏上，点击，使用左侧滚轮将转向柱调整至最外最低位置。
- 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆下仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
- 拆下转向柱下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下部 ((拆卸和更换))
-

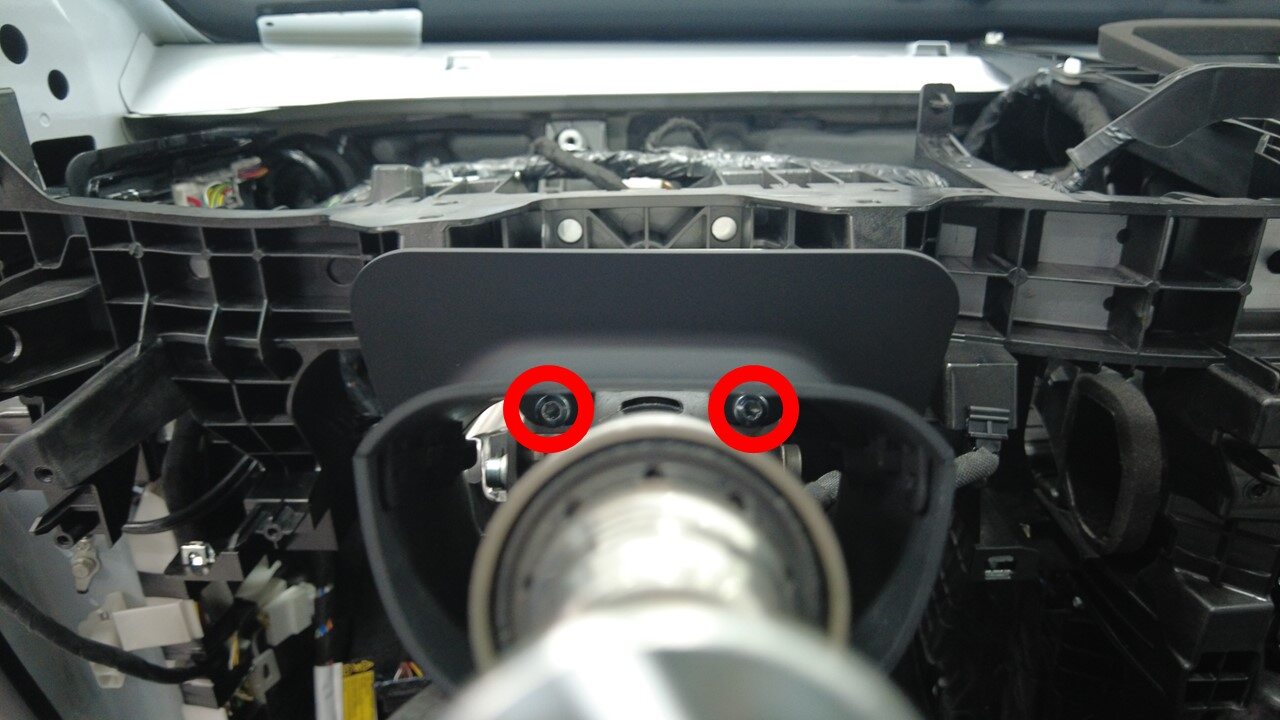

拧松将转向柱上部间隙隔套固定到转向柱的两个螺钉。
TIp推荐使用以下工具
- Torx T25 bit
- 4 in extension
- Ratchet/torque wrench
-
在转向柱总成周围的仪表板表面粘贴保护胶带。
-
拆下将转向柱固定到横梁的螺母（2 个），然后将转向柱上部间隙隔套从转向柱上拆下。15 Nm (11.1 lbs-ft)TIp推荐使用以下工具
- Ratchet/torque wrench
- 13 mm socket
警告检查连接器上是否有损坏的夹子，如果有则需拆下。注请勿使转向柱所有重量施加在塑料仪表板结构上，以免造成结构性损坏。拆卸或安装过程中，如有必要，请他人协助撑起转向柱。
安装
-
将转向柱上部间隙隔套安装到横梁上，然后安装将转向柱固定到横梁上的螺母（2 个）。15 Nm (11.1 lbs-ft)TIp推荐使用以下工具
- Ratchet/torque wrench
- 13 mm socket
-
揭下仪表板表面的保护胶带并清洁该区域。
-
安装将转向柱上部间隙隔套固定到转向柱的两个螺钉。2.3 Nm (1.7 lbs-ft)TIp推荐使用以下工具
- Torx T25 bit
- 4 in extension
- Ratchet/torque wrench
- 安装转向柱下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下部 ((拆卸和更换))
- 安装仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
- 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 在触摸屏上，点击，使用左侧滚轮将转向柱调整回原位，然后点击Save。
- 将左前座椅移回原位，然后升起左前车窗，关闭左前车门。
