扬声器饰板 - 前车门腰线 - 左侧 ((拆卸和更换))

校正代码 1513011202 FRT 0.06 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-10-20: 添加了“确保线束和连接器完全塞入车门饰板内，以便正确安装”的说明。

拆卸

  1. 打开 LH 前车门，降下 LH 前车窗。

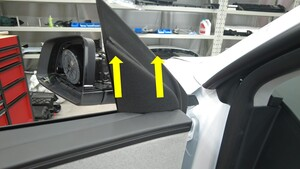

  2. 垂直向上拉动并松开将左前车门高频扬声器总成固定到车门板的卡子（2 个）和定位锁片。
    警告
    请勿将高频扬声器总成过远拉离车门板，因为此时高频扬声器电气连接器仍处于连接状态。

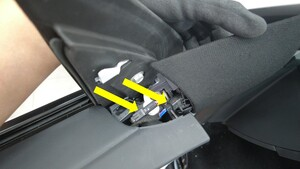

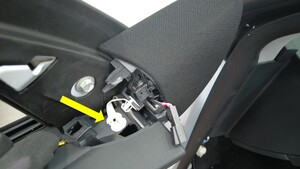

  3. 断开左侧高频扬声器连接器和盲点碰撞警报装置连接器。

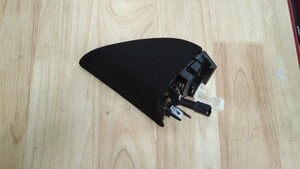

  4. 使用小号一字螺丝刀松开卡子，然后将左侧高频扬声器从左前车门板上拆下。

安装

  1. 安装将左侧高频扬声器固定到左前车门板的卡子。
  2. 连接左侧高频扬声器连接器和盲点碰撞警报装置连接器。

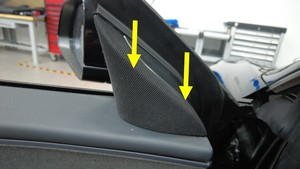

  3. 对齐定位锁片，然后垂直向下拉动以安装将左前车门高频扬声器总成固定到车门的卡子（2 个）。
    注
    确保线束和连接器完全塞入车门饰板内。
  4. 升起 LH 前车窗并关闭 LH 前车门。
