前减能器 - 踝部止动爪(拆卸和更换)

校正代码 1001030102 FRT 0.7 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前减能器 - 踝部止动爪(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)
6 Nm (4.4 lbs-ft)
  • 8 毫米套筒
重复使用
将左右踝部止动爪支架固定到前保险杠梁的螺栓(2 个)
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
将前端支架固定到左右副车架防撞罐的螺栓(4 个)
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
将前端支架上部固定到车身的螺栓(2 个)
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒

拆卸

  1. 拆下前饰板总成。请参阅前保险杠饰板 ((拆卸和安装))
  2. 在冷却风扇模块下方放置一个卧式千斤顶,以防风扇掉落。
  3. 拆下将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注意请勿弄丢螺栓垫片。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒

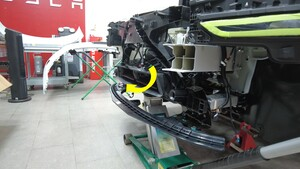

    图 1. 左侧如图所示,右侧类似
  4. 拆下将左右踝部止动爪支架固定到前保险杠梁的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  5. 拆下将前端支架固定到左右副车架防撞罐的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

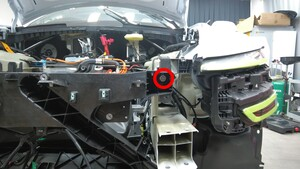

    图 2. 左侧如图所示,右侧类似
  6. 松开将前端支架上部固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    这样就可以移动前端支架,然后松开锁片。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

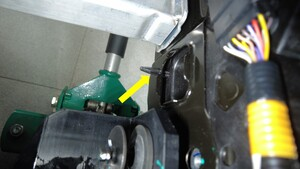

    图 3. 左侧如图所示,右侧类似
  7. 将前端支架轻轻拉离,以松开将踝部止动爪固定到前端支架的锁片(2 个),然后向下并朝向车头转动踝部止动爪后部,以将其拆下。

安装

  1. 轻轻将前端支架拉离踝部止动爪,将踝部止动爪放置在车辆上,然后安装将踝部止动爪固定到前端支架的锁片(2 个)。
    Informational PurposesAn informational icon, calling your attention
    向上并朝车尾方向旋转踝部止动爪后部。
  2. 手动拧紧将前端支架固定到左右副车架防撞罐的螺栓(4 个)。

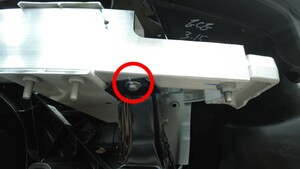

    图 4. 左侧如图所示,右侧类似
  3. 紧固将前端支架固定到左右副车架防撞罐的螺栓(4 个)。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

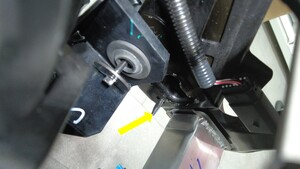

    图 5. 左侧如图所示,右侧类似
  4. 安装将前端支架上部固定到车身的螺栓(2 个)。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

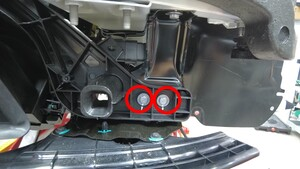

    图 6. 左侧如图所示,右侧类似
  5. 安装将左右踝部止动爪支架固定到前保险杠梁的螺栓(2 个)。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  6. 手动拧紧将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注意请勿弄丢螺栓垫片。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
    图 7. 左侧如图所示,右侧类似
  7. 紧固将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
    图 8. 左侧如图所示,右侧类似
  8. 移走冷却风扇模块下方的卧式千斤顶。
  9. 安装前饰板总成。请参阅前保险杠饰板 ((拆卸和更换))
