HVAC 模块 ((拆卸和安装))

校正代码 1810011301 FRT 0.00 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为一项单独的工项添加至“服务工单”中。

扭矩规格

表 1. 扭矩规格： HVAC 模块 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管至 HVAC 空调管路固定到 HVAC 总成的螺栓（2 个）
22 Nm (16.2 lbs-ft)
  • 无绳棘轮/冲击钻
  • 13 毫米套筒
  • 11 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
 重复使用
将 HVAC 总成固定到隔板右侧的螺栓
5.5 Nm (4.1 lbs-ft)
  • 10 毫米深套筒
  • 棘轮/扭矩扳手
 重复使用

拆卸

  1. 设置空调机。
  2. 打开所有车门，降下所有车窗。
  3. 在触摸屏上，点击Controls > Steering，使用左侧滚轮将转向柱调整至最外最下位置。
  4. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式。
  5. 解锁车辆网关。请参阅网关（解锁）。
  6. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-REFRIGERANTvia Toolbox: (link)
  7. 拆卸中控台总成。请参阅中控台 2.0 ((拆卸和安装))。
  8. 拆下左右 A 柱上饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))。
  9. 拆下左右 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和更换))。
  10. 拆下左侧脚部空间风管。请参阅GUID-1E87621F-9DEB-40F2-94F6-7F9483F1813D.html。
  11. 拆下仪表板下部总成。请参阅饰板总成 - 仪表板 - 下 ((拆卸和更换))。
  12. 拆下右侧气波管道。请参阅仪表板 - 气流风管 - 右 ((拆卸和安装))。
  13. 断开低压电池电源。请参阅低压电源（断开和连接）。
  14. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  15. 拆下新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))。
  16. 执行制冷剂系统回收。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Maintenance)。

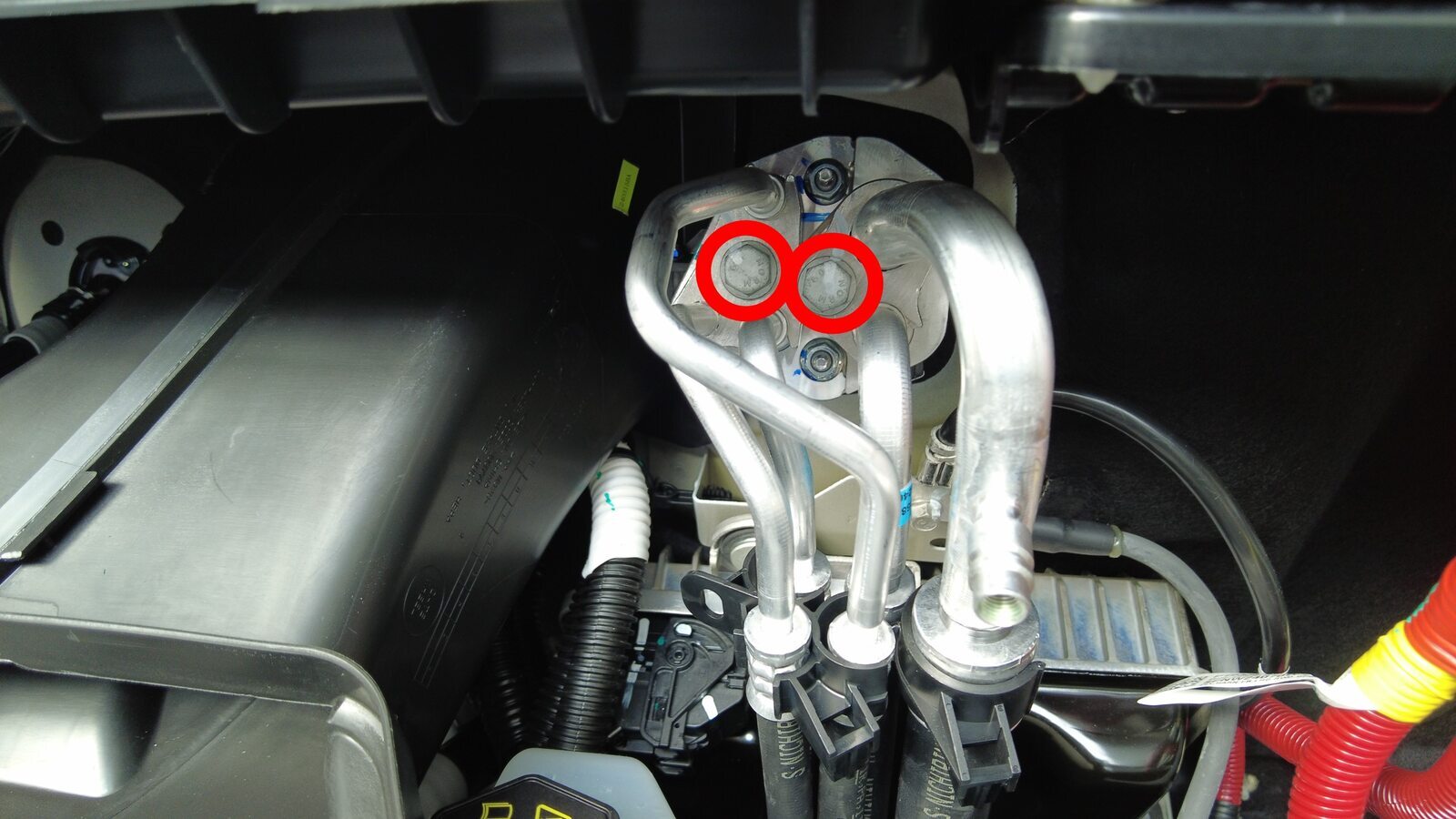

  17. 拆下将超级歧管至 HVAC 空调管路固定到 HVAC 的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 13 毫米套筒
    • 11 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  18. 拆下雨刮器模块。请参阅雨刮器模块 - LHD ((拆卸和更换))。
  19. 拆下仪表板左侧气波管道。请参阅气流风管 - 仪表板 - 左 ((拆卸和更换))。
  20. 拆下前围上盖板泡沫。请参阅仪表板 - 前围上盖板泡沫垫 ((拆卸和更换))。
  21. 拆下横梁。请参阅仪表板横梁 ((拆卸和更换))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需将左右显示屏支撑支架从横梁上拆下。

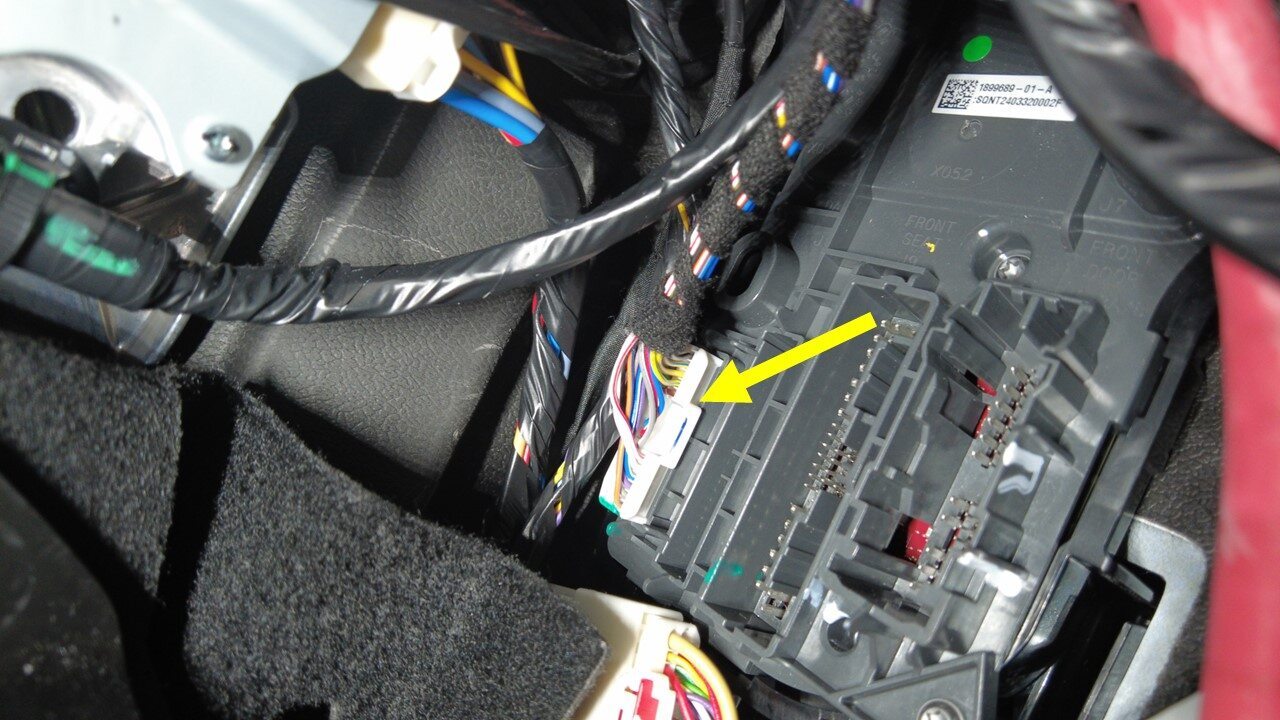

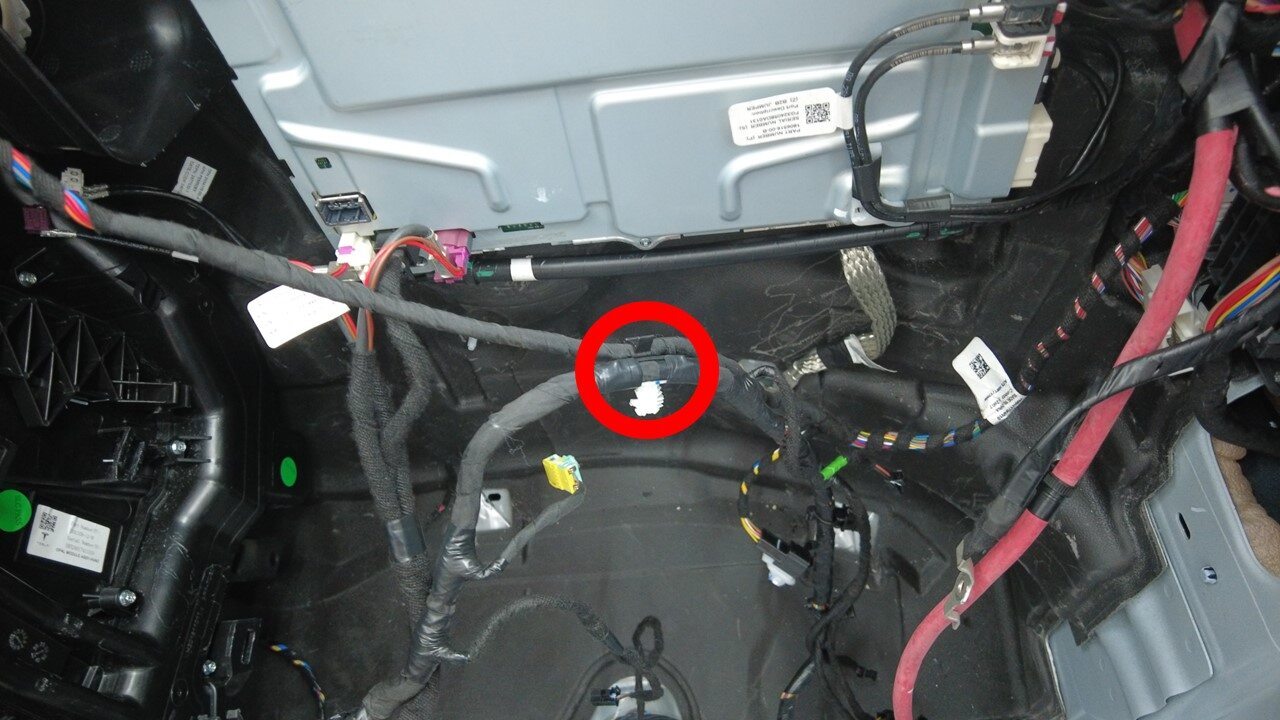

  22. 将 J11 HVAC 连接器从右侧车身控制器上断开，然后松开线束夹。

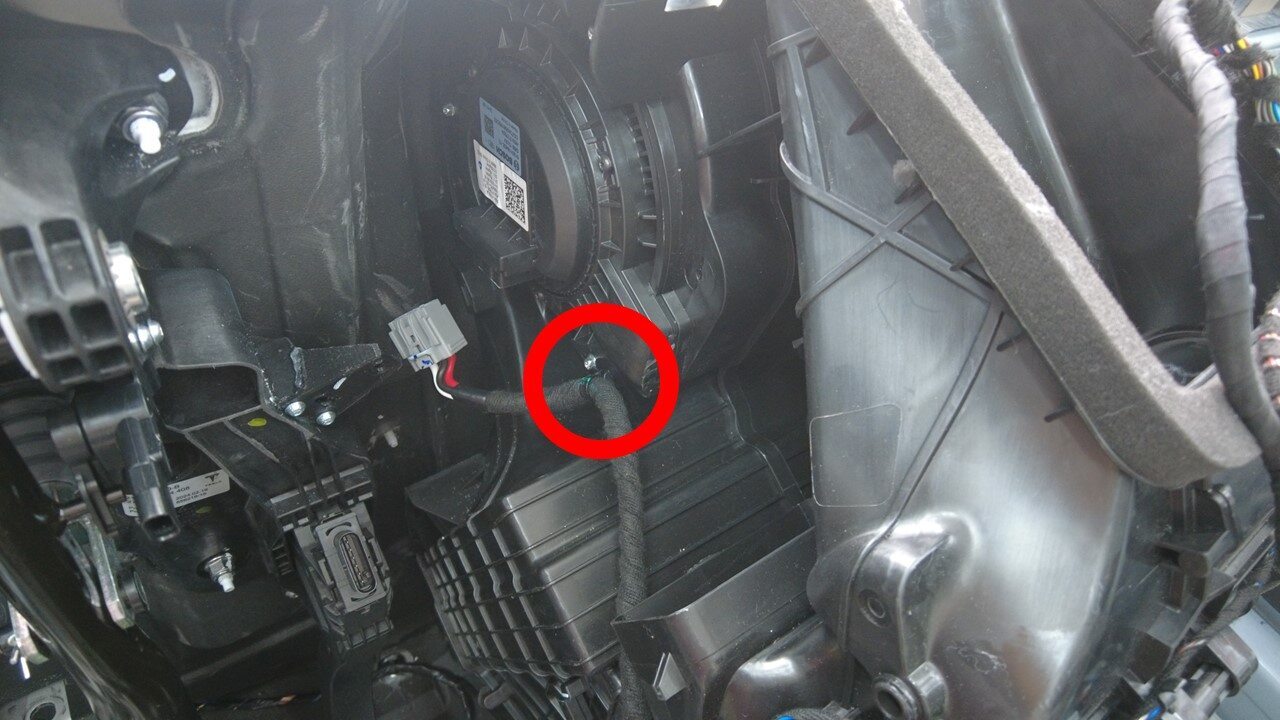

  23. 将鼓风机电机线束夹从横梁上拆下。

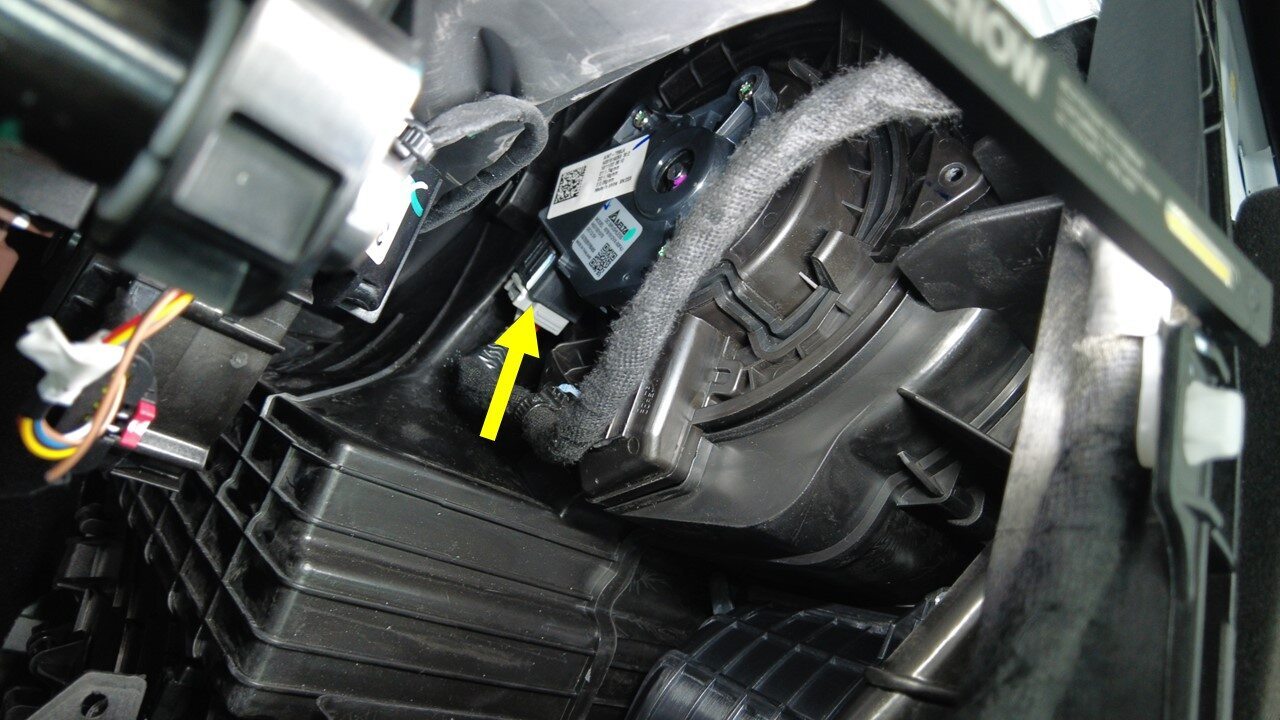

  24. 断开鼓风机电机连接器。

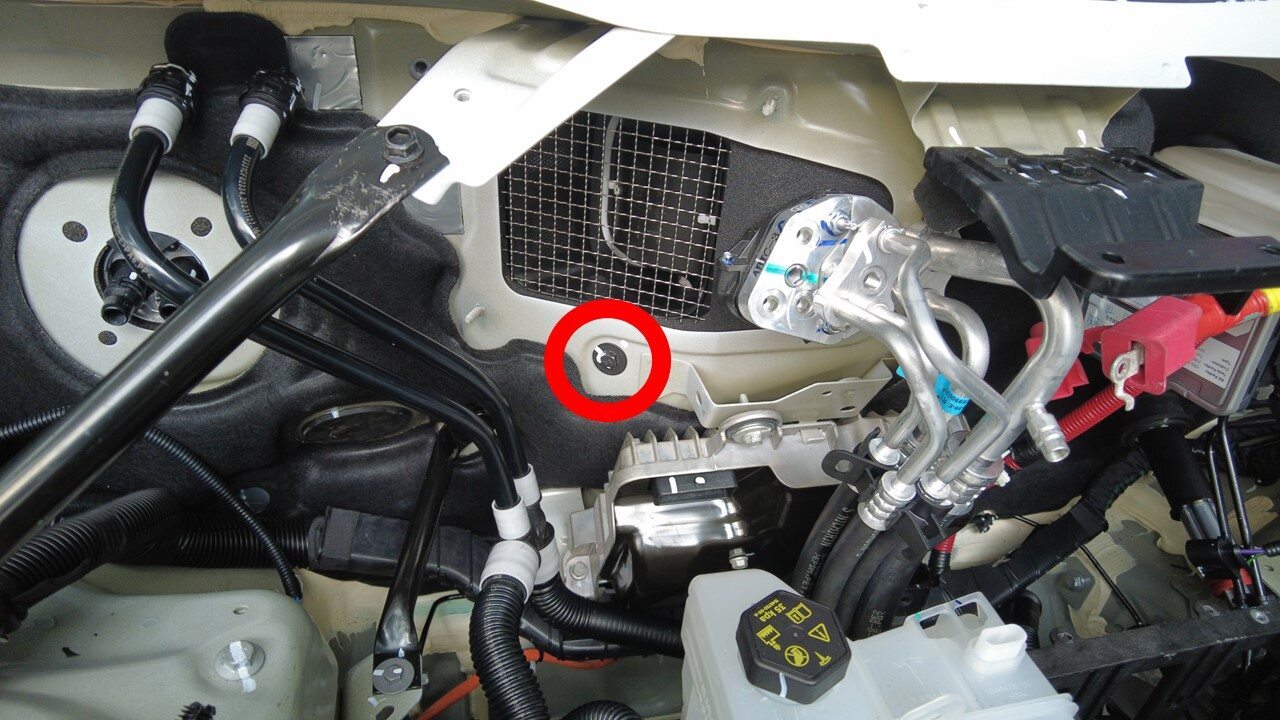

  25. 拆下将 HVAC 总成固定到隔板右侧的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 棘轮/扭矩扳手

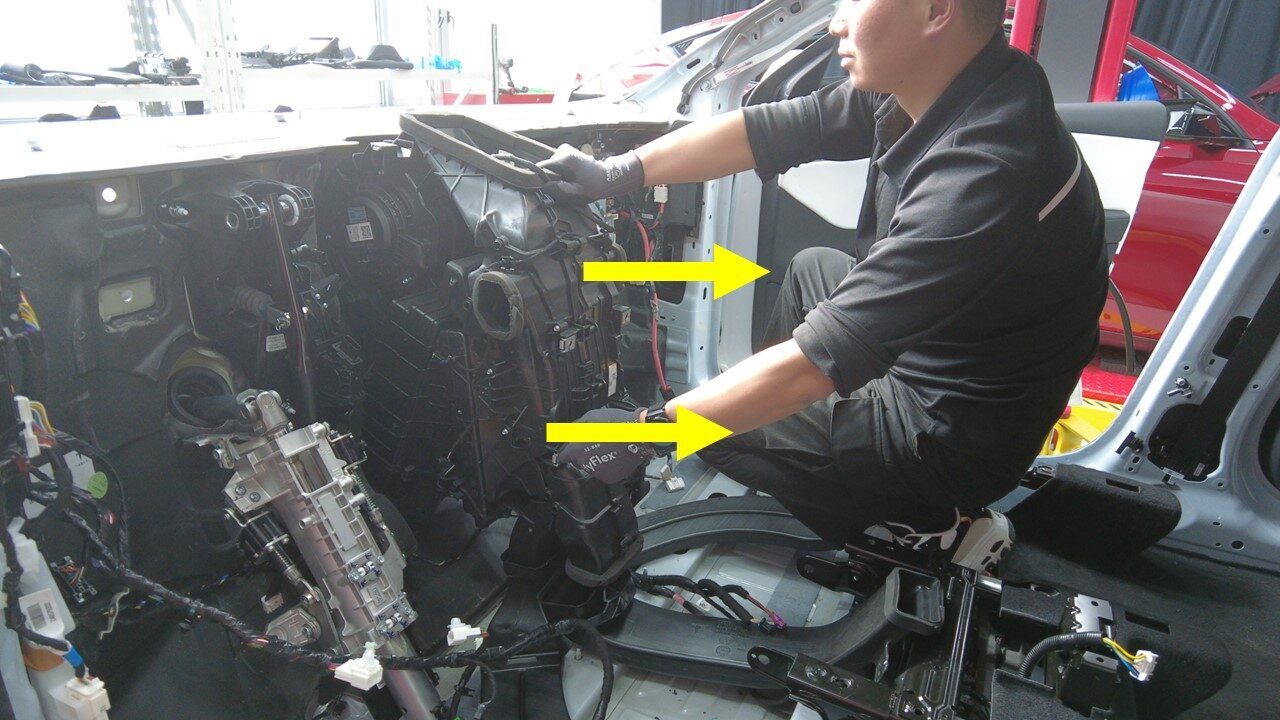

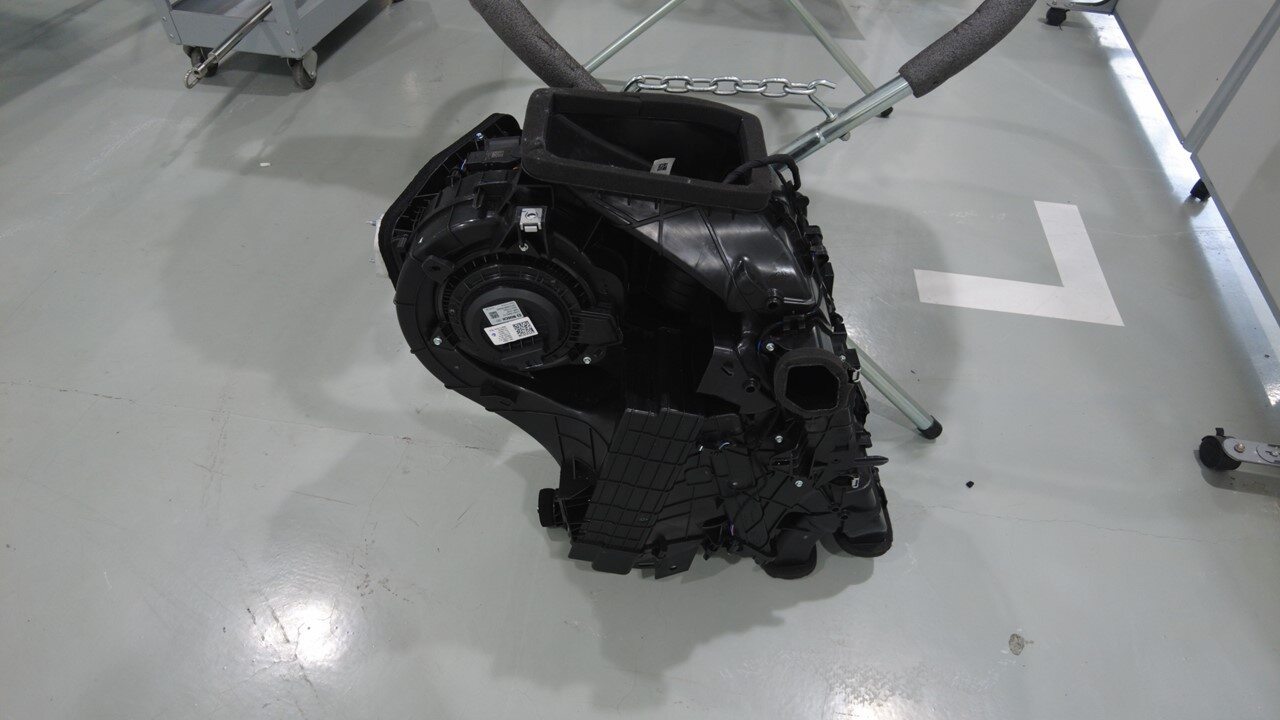

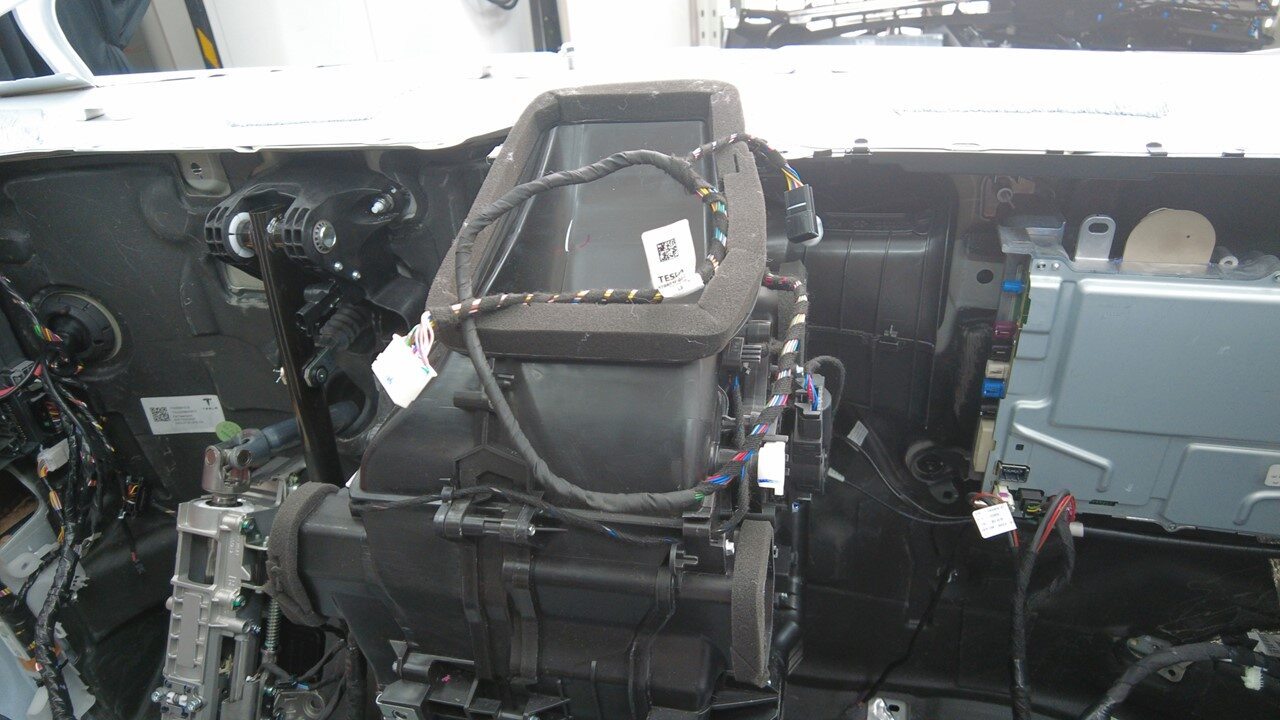

  26. 在协助下，将 HVAC 总成从车辆上拆下。

安装

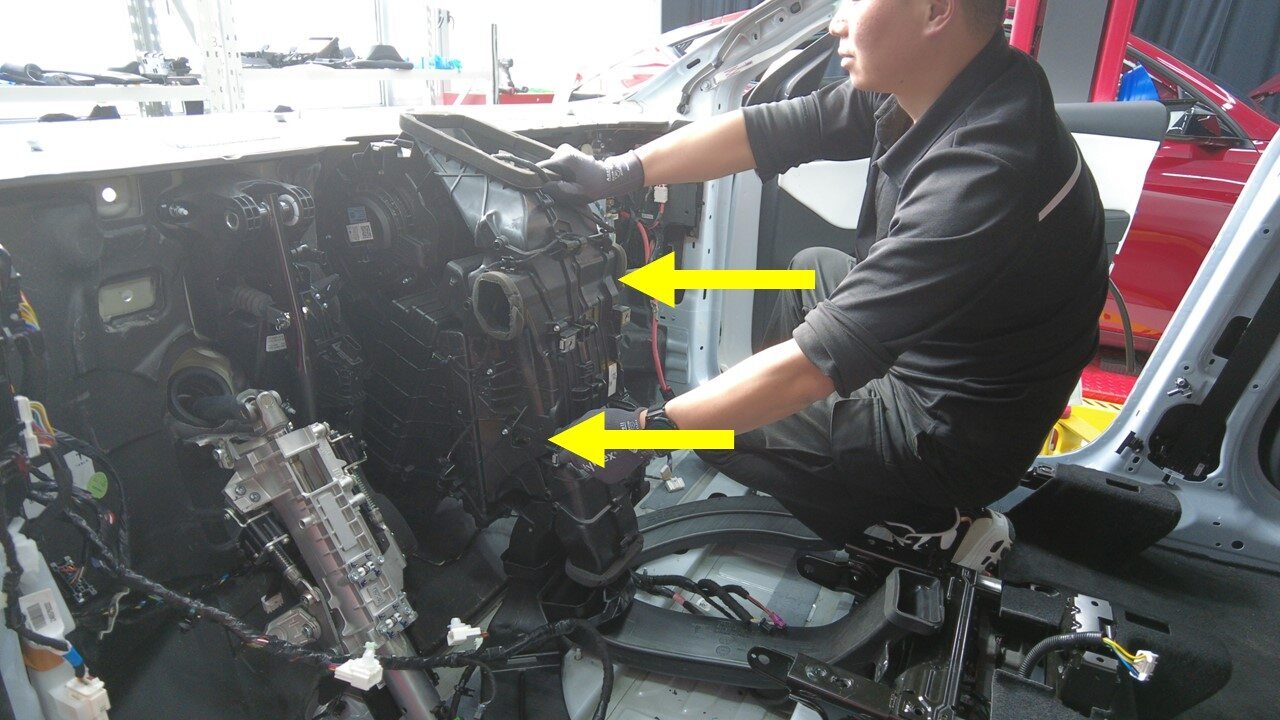

  1. 在协助下，将 HVAC 总成安装到车辆上。
  2. 安装将 HVAC 总成固定到隔板右侧的螺栓。
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  3. 连接鼓风机电机连接器。
  4. 将鼓风机电机线束夹安装到横梁上。
  5. 将 J11 HVAC 连接器连接到右侧车身控制器上并安装线束夹。
  6. 安装横梁请参阅仪表板横梁 ((拆卸和更换))。
  7. 更换超级歧管至 HVAC 空调管路总成 HVAC 侧的密封垫圈（5 个），然后用 ND-11 油润滑垫圈。
  8. 安装将超级歧管至 HVAC 空调管路固定到 HVAC 的螺栓（2 个）。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 无绳棘轮/冲击钻
    • 13 毫米套筒
    • 11 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  9. 重新加注制冷剂系统。请参阅空调制冷剂 (如有需要，添加制冷剂）（回收和加注） (Maintenance)。
  10. 安装前围上盖板泡沫。请参阅仪表板 - 前围上盖板泡沫垫 ((拆卸和更换))。
  11. 安装仪表板左侧气波管道。请参阅气流风管 - 仪表板 - 左 ((拆卸和更换))。
  12. 安装中控台总成。请参阅中控台 2.0 ((拆卸和安装))。
  13. 安装左侧脚部空间风管。请参阅GUID-1E87621F-9DEB-40F2-94F6-7F9483F1813D.html。
  14. 安装仪表板下部总成。请参阅饰板总成 - 仪表板 - 下 ((拆卸和更换))。
  15. 安装右侧气波管道。请参阅仪表板 - 气流风管 - 右 ((拆卸和安装))。
  16. 安装左右 A 柱上饰板。请参阅A 柱上部饰板 - 左 ((拆卸和更换))。
  17. 安装左右 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和更换))。
  18. 安装雨刮器模块。请参阅雨刮器模块 - LHD ((拆卸和更换))。
  19. 连接低压电池电源。请参阅低压电源（断开和连接）。
  20. 解锁车辆网关。请参阅网关（解锁）。
  21. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Toolbox: (link)via Service Mode: Thermal ➜ Refrigerant System ➜ Run Heat Pump Commissioningvia Service Mode Plus: Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioning
  22. 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
  23. 安装新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))。
  24. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  25. 将两个前排座椅移回原位。
  26. 在触摸屏上，点击Controls > Steering，然后使用左侧滚轮将转向柱调整回原位。
  27. 升起所有车窗，关闭所有车门。
