车门铰链 - 前 - 上 - 左 ((拆卸和更换))

校正代码 1133010302 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门,降下左前车窗。

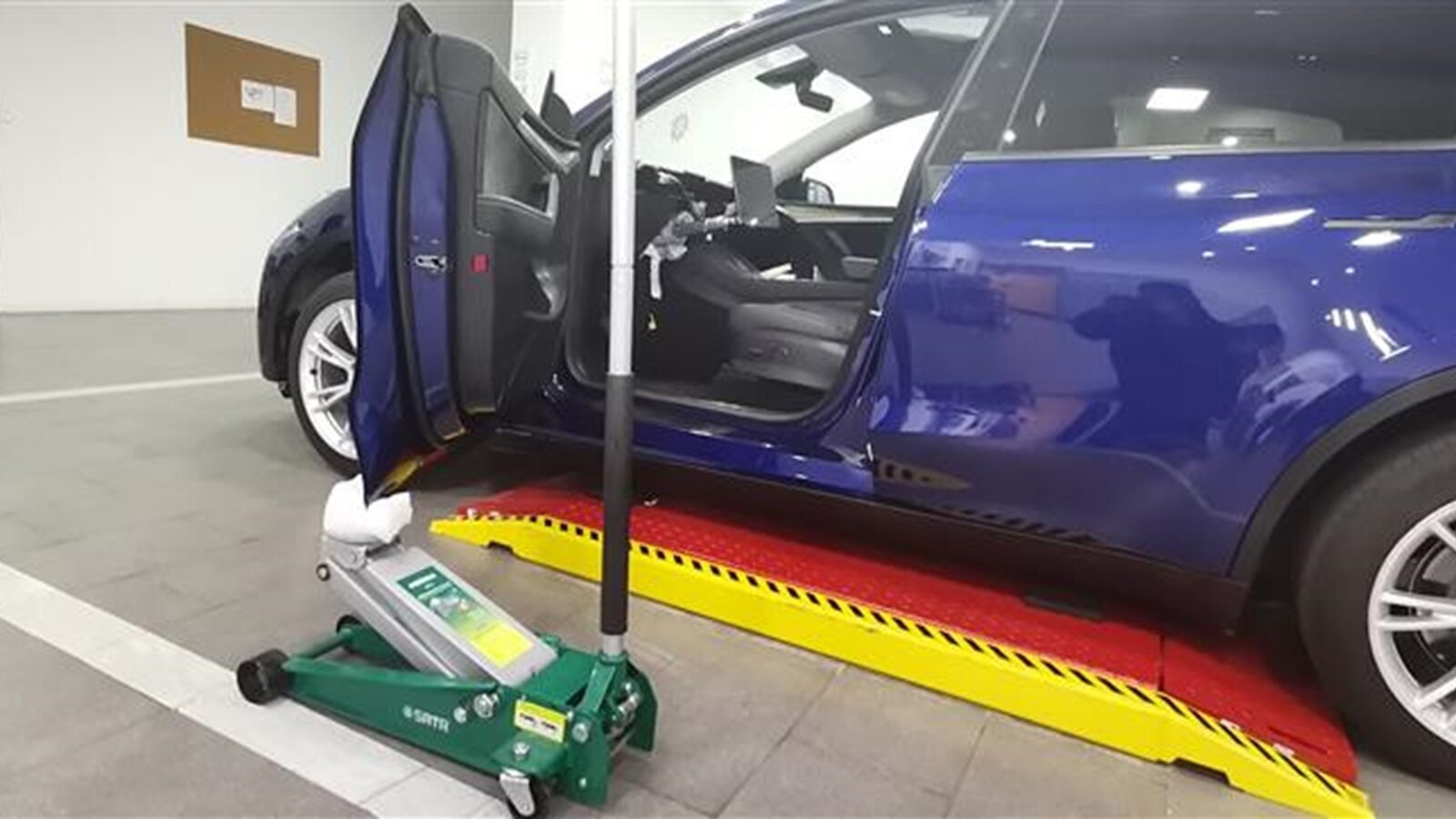

  2. 从底部撑起左前车门。
    Informational PurposesAn informational icon, calling your attention
    务必使用柔软材料保护车门涂漆。
  3. 在左前翼子板上粘贴胶带。

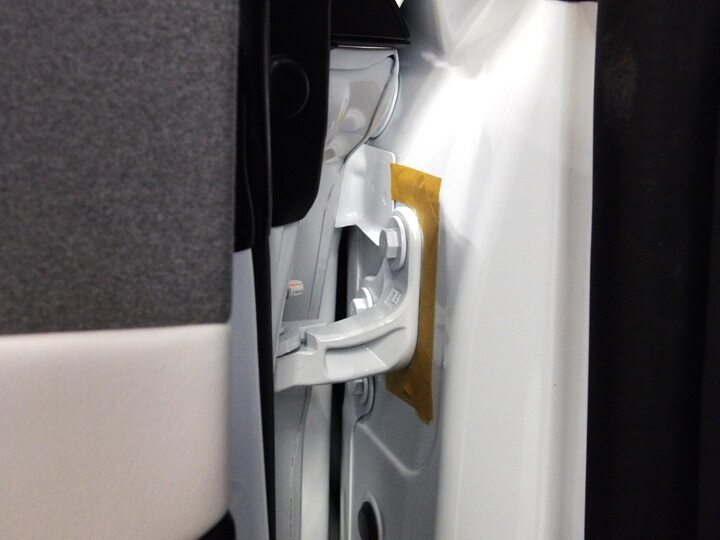

  4. 沿左前车门侧和车身侧上部铰链粘贴胶带,以标记铰链安装位置。

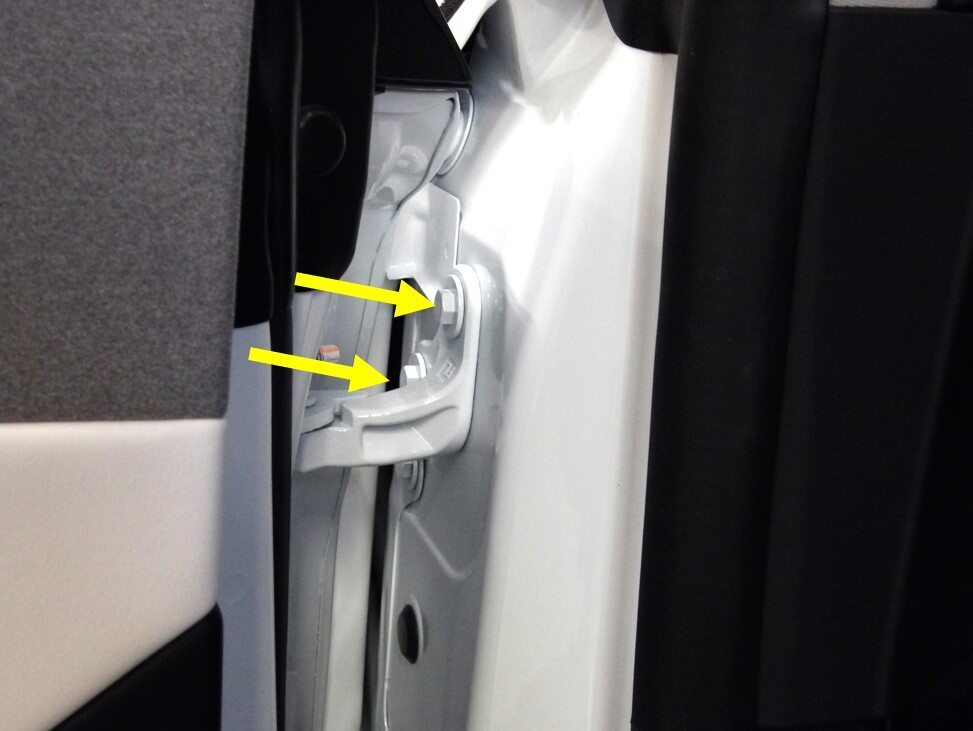

  5. 拆下将左前车门上部铰链固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

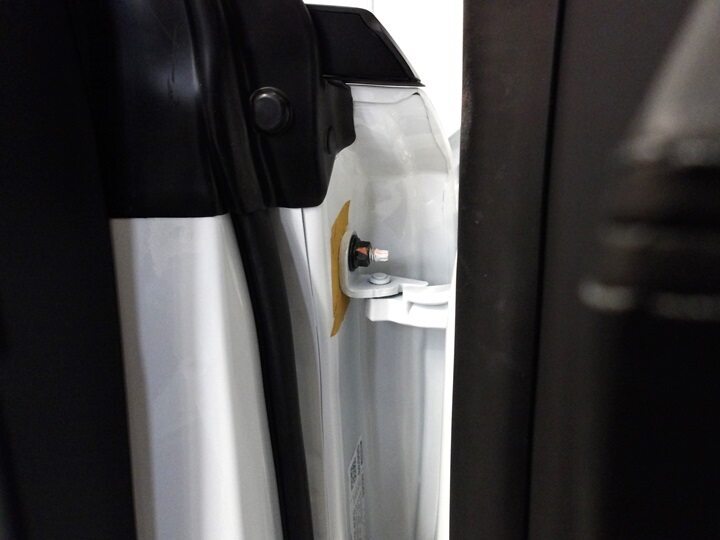

  6. 拆下将左前车门上部铰链固定到车门的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

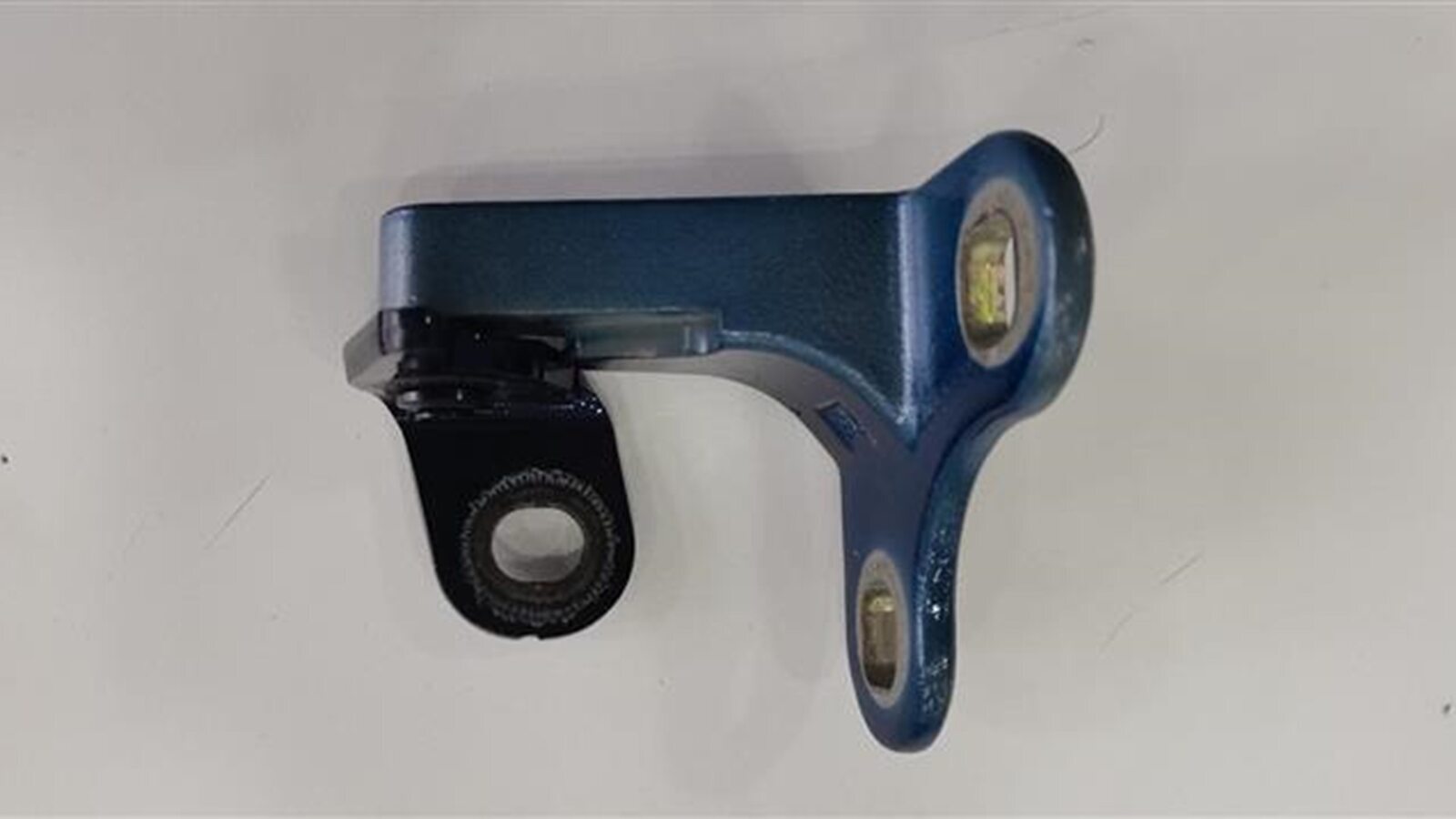

  7. 拆下左前车门上部铰链。
    Informational PurposesAn informational icon, calling your attention

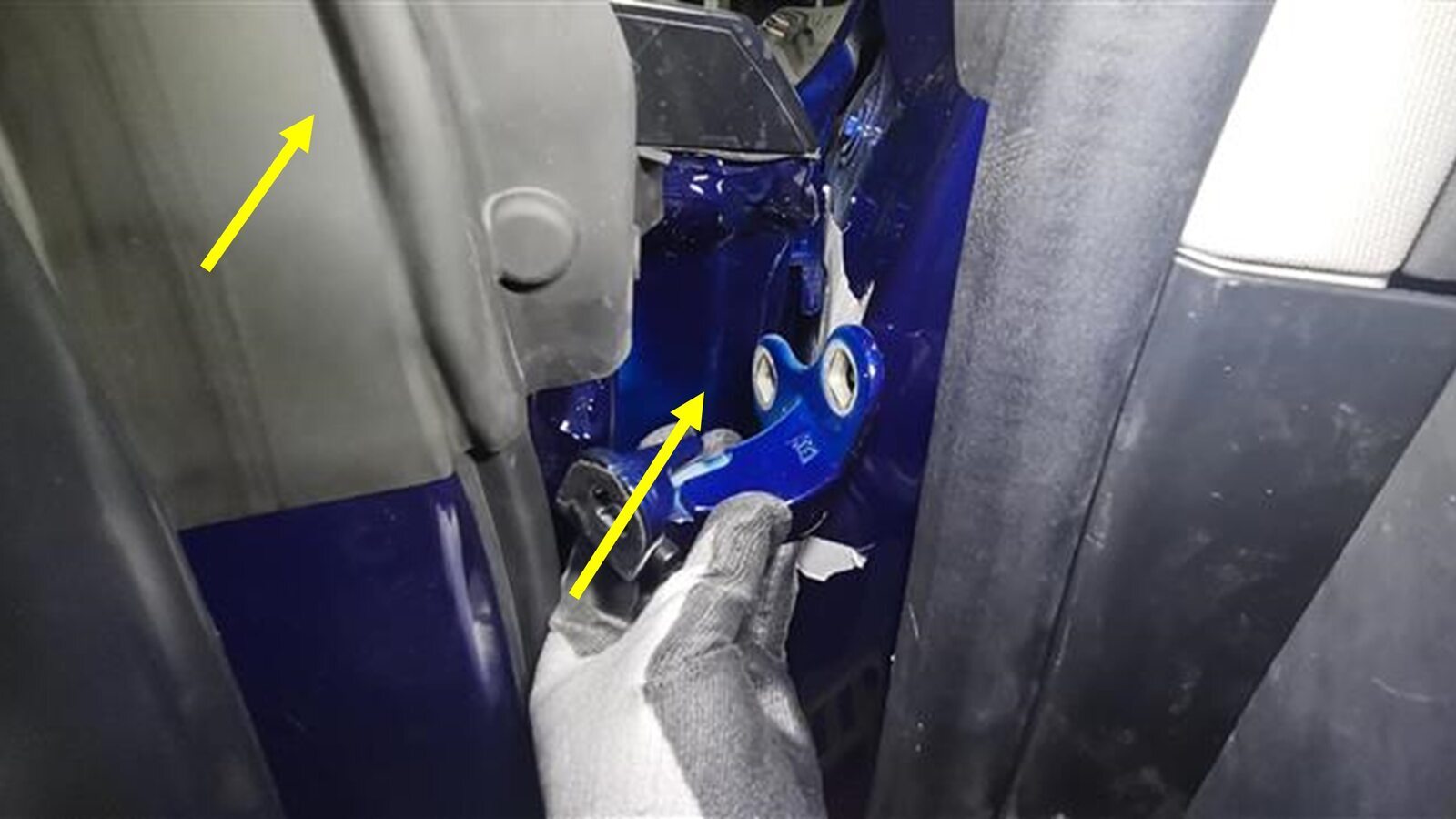

    一只手向外推动车门顶部(靠近扬声器的区域),然后向上转动铰链,将其朝车尾方向移出。

安装

  1. 将左前车门上部铰链放置到车辆上。
    Informational PurposesAn informational icon, calling your attention
    一只手向外推动车门顶部(靠近扬声器的区域),然后插入上部铰链。
  2. 手动拧紧将左前车门上部铰链固定到车身的螺栓(2 个)。
  3. 手动拧紧将左前车门上部铰链固定到车门的螺母。
  4. 将卧式千斤顶从左前车门处移走。

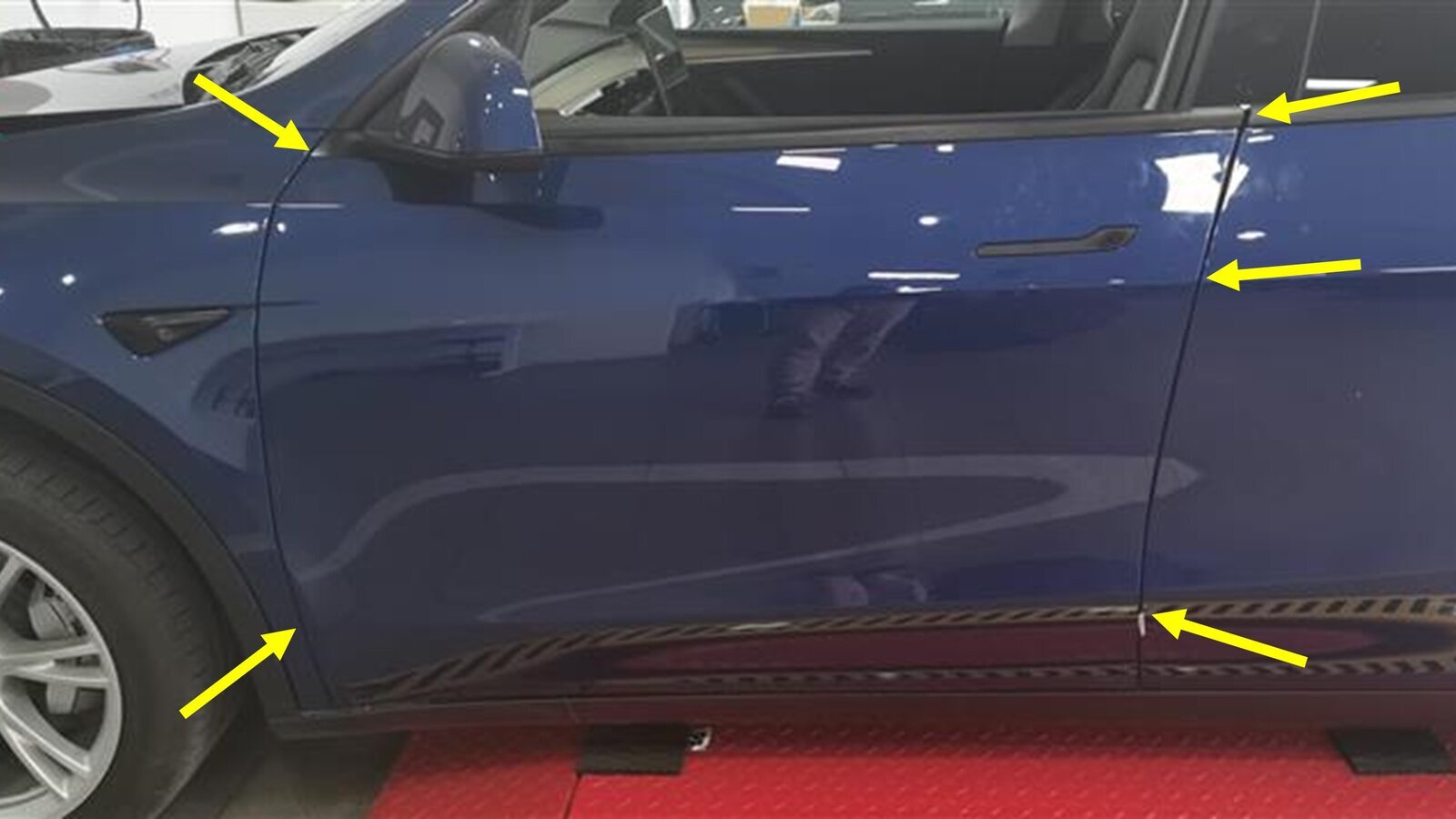

  5. 关闭左前车门,然后检查间隙和齐平度是否在规格范围内。视需要进行调节。
    Informational PurposesAn informational icon, calling your attention
    参考 CVIS 获取当前的间隙/齐平度规格。
  6. 打开左前车门。

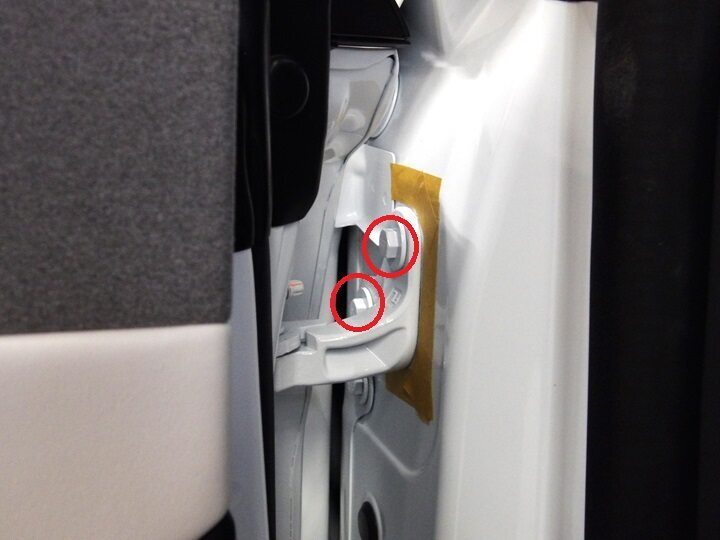

  7. 紧固将左前车门上部铰链固定到车身的螺栓(2 个)。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  8. 安装将左前车门上部铰链固定到车门的螺母。
    26 Nm (19.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  9. 揭下车身和车门上部铰链周围胶带。
  10. 揭下左前翼子板上的胶带。

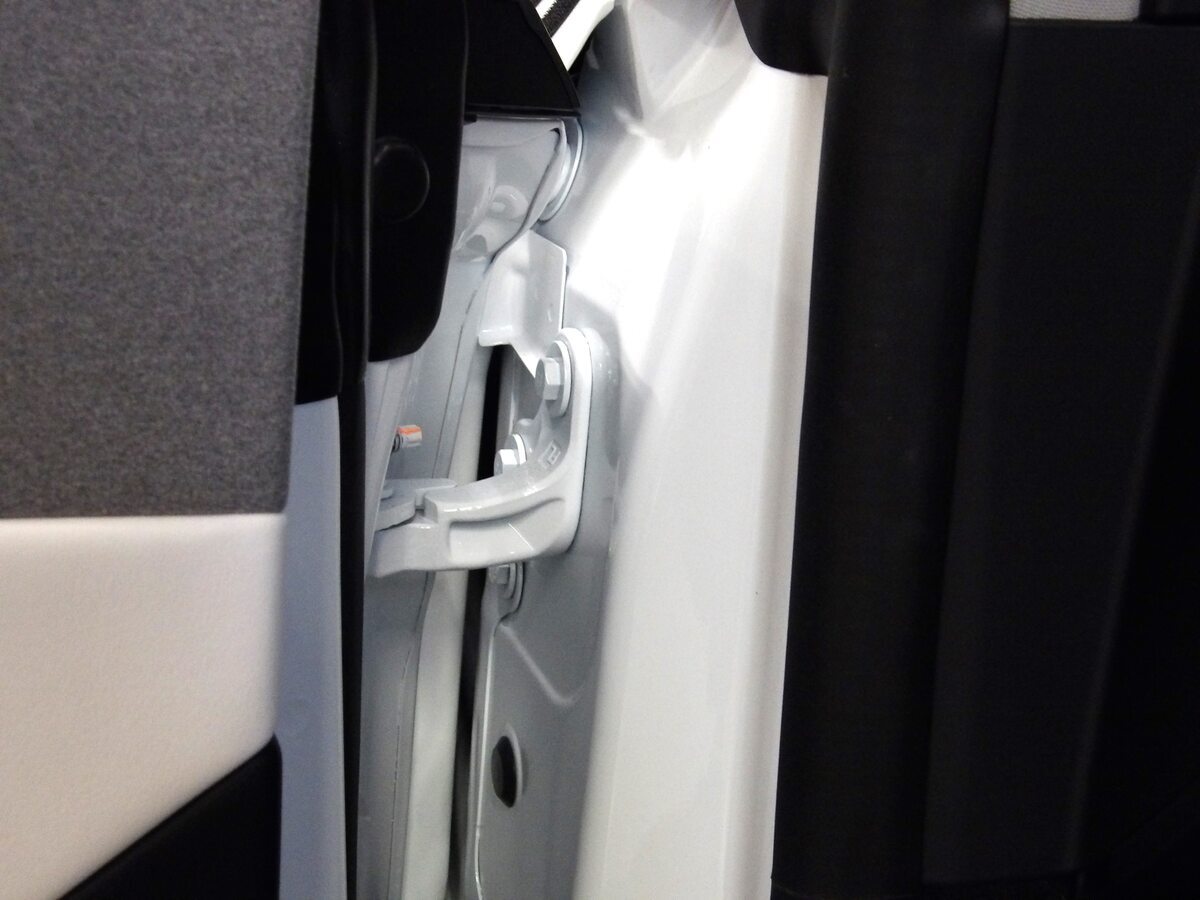

  11. 使用异丙醇 (IPA) 湿巾清洁左前车门上部铰链螺栓,然后等待风干 1 分钟。
  12. 摇匀修补漆,然后涂敷在左前车门上部铰链螺栓上。
    Informational PurposesAn informational icon, calling your attention
    确保修补漆完全遮盖住螺栓。
  13. 升起左前车窗,关闭左前车门。
