转向柱控制模块 ((拆卸和更换))

校正代码 3205010702 FRT 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格转向柱控制模块 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱控制模块固定到转向柱的螺栓
2.4 Nm (1.8 lbs-ft)
  • 梅花 T20 批头
重复使用

拆卸

  1. 打开左前车门,降下左前车窗。

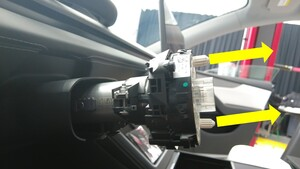

  2. 在触摸屏上,点击Controls > Steering,使用左侧滚轮将转向柱调整至最外最下位置,然后点击Save
  3. 拆下方向盘下部护罩。请参阅下部转向柱护罩 - 仪表板 ((拆卸和更换))

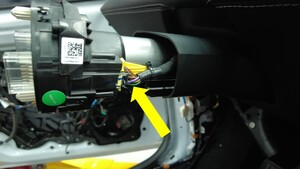

  4. 拆下并弃用转向柱控制模块连接器上的固定夹,然后断开转向柱控制模块连接器上的电气线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    检查连接器上是否有损坏的夹子,如果有则需拆下。

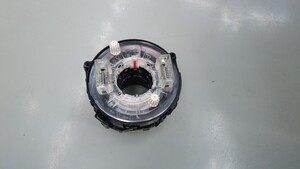

  5. 松开将转向柱控制模块固定到转向柱的螺栓,然后将模块从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头

安装

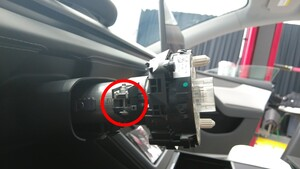

  1. 将转向柱控制模块小心地放置在转向柱上,然后安装将模块固定到转向柱的螺栓。
    2.4 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    确保转向柱控制模块已正确就位。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
  2. 将一个橙色固定夹 (1028053-00-A) 安装到转向柱控制模块电气连接器线束上,然后将电气线束连接到转向柱控制模块连接器上。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保转向柱控制模块电气连接器稳妥就位。
  3. 安装方向盘下部护罩。请参阅下部转向柱护罩 - 仪表板 ((拆卸和更换))
  4. 重装软件。请参阅软件重新安装 - 触摸屏
  5. 升起左前车窗,关闭左前车门。
