双电机徽标 ((拆卸和更换))

校正代码 1205010402 FRT 0.20 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1453028-00-A 徽标拆卸套件
  • 2091866-00-A 后 DM 徽标夹具

拆卸

Informational PurposesAn informational icon, calling your attention
徽标一旦拆下,不得再重新安装。无论出于什么原因拆下徽标,均须换装新零件。
  1. 准备徽标拆卸工具和约 60 厘米长的单丝线。
  2. 在单丝线两端分别打下活结,然后将活结挂在把手中心槽上。

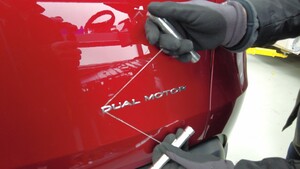

  3. 在车辆配置徽标和掀背尾门之间插入一条单丝线。

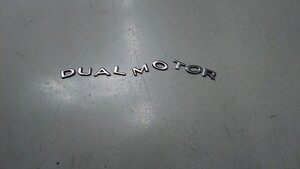

  4. 以拉锯的方式移动徽标拆卸工具,将车辆配置徽标从掀背尾门上分离。
  5. 使用异丙醇 (IPA) 湿巾清洁掀背尾门表面残留的所有粘合剂和杂物。

安装

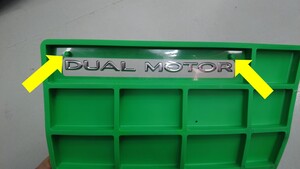

  1. 轻轻揭下车辆配置徽标上的背衬,然后将徽标放置在固定装置对齐销上。
  2. 部分打开掀背尾门。

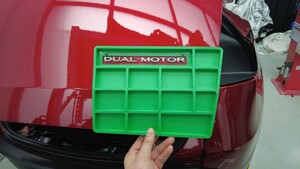

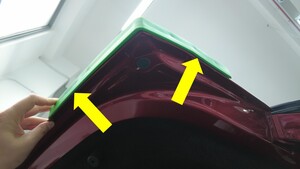

  3. 将徽标固定装置放置在掀背尾门右后部,确保固定装置的下部和右部边缘与掀背尾门对齐。
    Informational PurposesAn informational icon, calling your attention
    安装期间握紧固定装置,以免掉落。
  4. 将车辆配置徽标按压到掀背尾门上。
  5. 揭下徽标保护膜,然后将固定装置从掀背尾门上拆下。
  6. 关闭掀背尾门。
  7. 将保护膜重新置于徽标上,使用滚压机浸透徽标,然后揭下保护膜。
  8. 使用异丙醇 (IPA) 湿巾清洁徽标和残留杂物。
    Informational PurposesAn informational icon, calling your attention
    确保徽标各边缘稳妥固定在掀背尾门上。
