第三代右电子控制单元 - 5 座 - 未配备超声波传感器 ((拆卸和安装))

校正代码 1715010701 FRT 0.35 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 断开低压电池。请参阅低压电源（断开和连接）。
  2. 拆下右侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))。
  3. 拆下右侧脚部空间隔音板。请参阅隔音板 - 脚部空间 - 副驾位（拆卸和更换）。

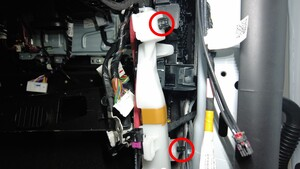

  4. 拆下将电气线束固定到右侧 A 柱的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒

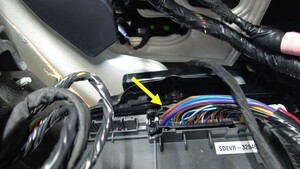

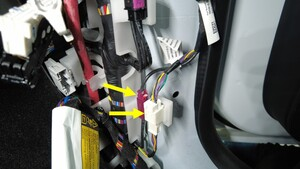

  5. 松开将连接器固定到右侧车身控制模块的卡子。

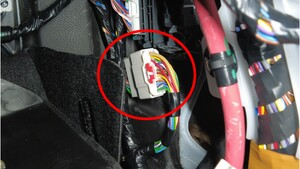

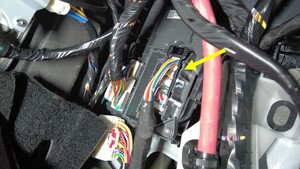

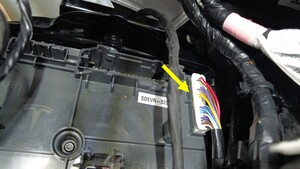

  6. 松开连接器锁，然后将副驾位座椅电气连接器从右侧车身控制器模块上断开。

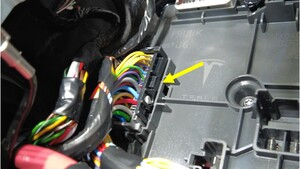

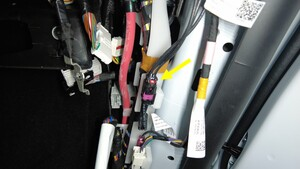

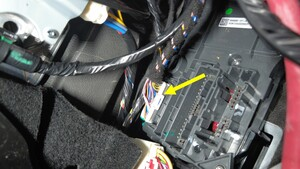

  7. 松开连接器锁，然后将 J7 右前车门电气连接器从右侧车身控制器模块上断开。

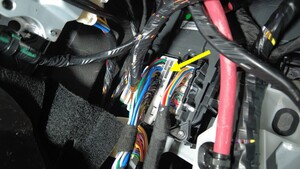

  8. 将 J10 仪表板电气连接器从右侧车身控制器模块上断开。
  9. 将 J11 HVAC 电气连接器从右侧车身控制器模块上断开。
  10. 松开连接器锁，然后将 J1 电源电气连接器从右侧车身控制器模块上断开。
  11. 将 J12 车身电气连接器从右侧车身控制器模块上断开。
  12. 松开连接器锁，然后将 J4 车身电气连接器从右侧车身控制器模块上断开。
  13. 将 J6 前备箱储物单元电气连接器从右侧车身控制器模块上断开。
  14. 松开连接器锁，然后将 J2 车身电气连接器从右侧车身控制器模块上断开。
  15. 将 J5 车身电气连接器从右侧车身控制器模块上断开。

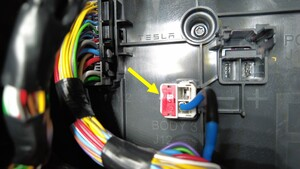

  16. 松开连接器锁，然后断开挡风玻璃电气连接器（3 个）。

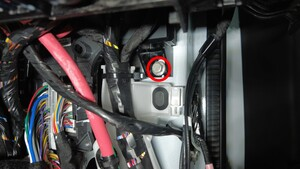

  17. 拆下将右侧车身控制模块固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
  18. 松开将电气线束固定到右侧 A 柱区域处车身的夹子（2 个）。

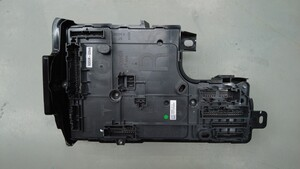

  19. 将右侧车身控制模块从车辆上拆下。

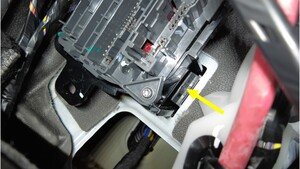

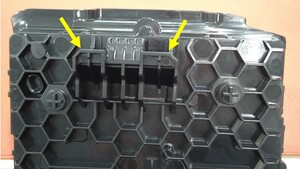

    1. 松开将右侧车身控制模块固定到车身的卡子。
    2. 向下滑动模块以松开锁片（2 个）。
    3. 将右侧车身控制器模块放置在仪表板下。

安装

  1. 将右侧车身控制器模块移动装入仪表板支架下方，然后将锁片与车身切口对齐。
  2. 安装将电气线束固定到右侧 A 柱区域处车身的夹子（2 个）。
  3. 安装将右侧车身控制模块固定到车身的螺栓。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
  4. 连接挡风玻璃电气连接器（3 个）。
  5. 将 J5 车身电气连接器连接到右侧车身控制器模块。
  6. 紧固连接器锁，然后将 J2 车身电气连接器连接到右侧车身控制器模块。
  7. 将 J6 前备箱储物单元电气连接器连接到右侧车身控制器模块。
  8. 紧固连接器锁，然后将 J4 车身电气连接器连接到右侧车身控制器模块。
  9. 将 J12 车身电气连接器连接到右侧车身控制器模块。
  10. 紧固连接器锁，然后将 J1 电源电气连接器连接到右侧车身控制器模块。
  11. 将 J11 暖通空调电气连接器连接到右侧车身控制器模块。
  12. 将 J10 仪表板电气连接器连接到右侧车身控制器模块。
  13. 紧固连接器锁，然后将 J7 右前车门电气连接器连接到右侧车身控制器模块。
  14. 紧固连接器锁，然后将副驾位座椅电气连接器连接到右侧车身控制器模块。
  15. 安装将连接器固定到右侧车身控制模块的卡子。
  16. 安装将电气线束固定到右侧 A 柱的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 10 毫米套筒
  17. 安装右侧脚部空间隔音板。请参阅隔音板 - 脚部空间 - 副驾位（拆卸和更换）。
  18. 安装右侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))。
  19. 连接低压电池。请参阅低压电源（断开和连接）。
