软管 - 前驱动电机系统 - 动力总成回路 ((拆卸和安装))

校正代码 1830020302 FRT 0.72 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放套件

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 解锁网关。请参阅网关（解锁）。
  3. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Coolant System > Start Thermal Fill/Drain > Run，然后等待例行程序完成。
  4. 断开低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
  5. 拆下前流线型护板。请参阅流线型护板 - 前底板 ((拆卸和更换))。
  6. 部分降下车辆，将其置于锁止位。
  7. 将液体收集器放置在车辆前部下方。

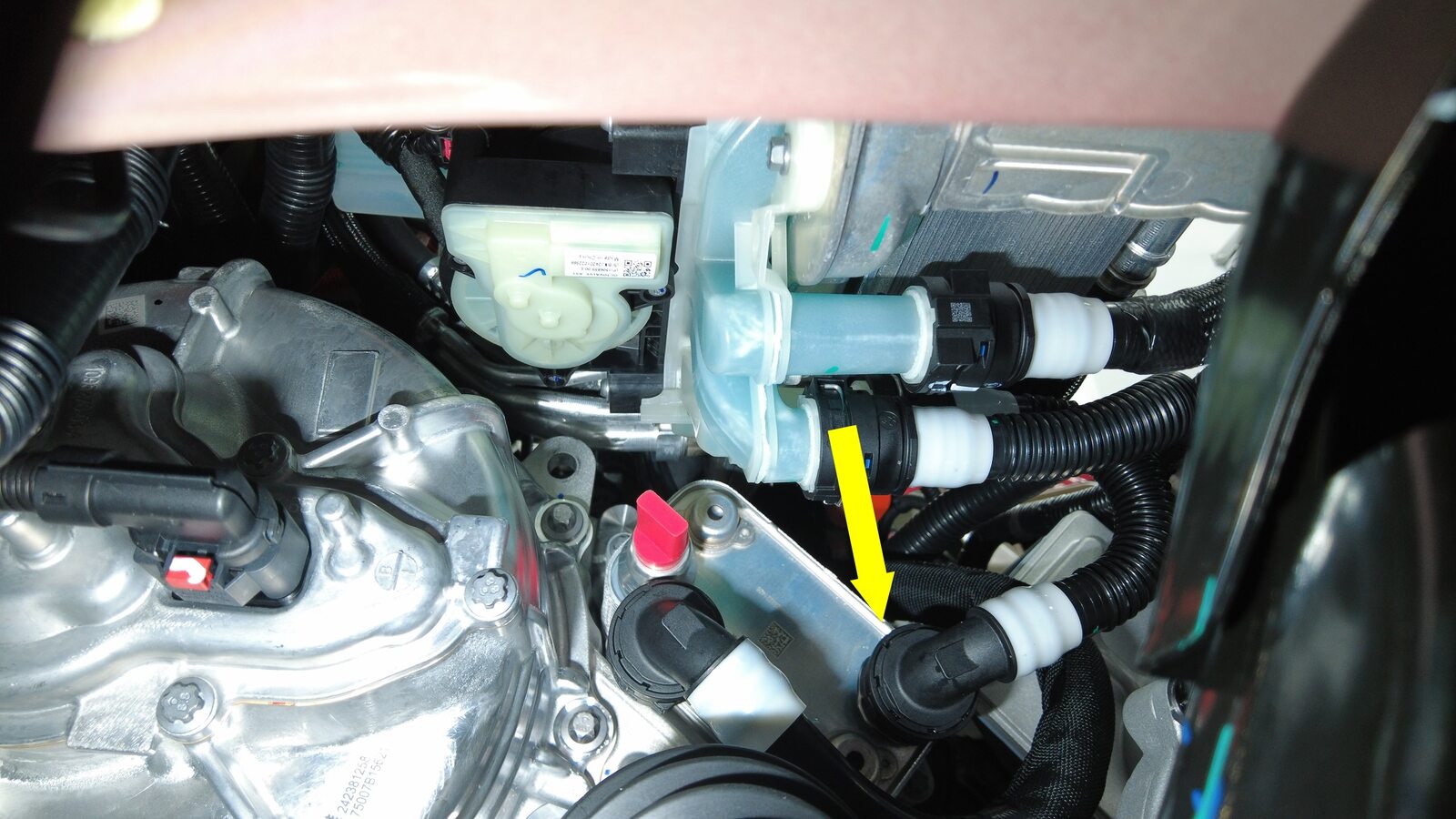

  8. 将前驱动单元动力总成回流软管从超级歧管上断开。
    注

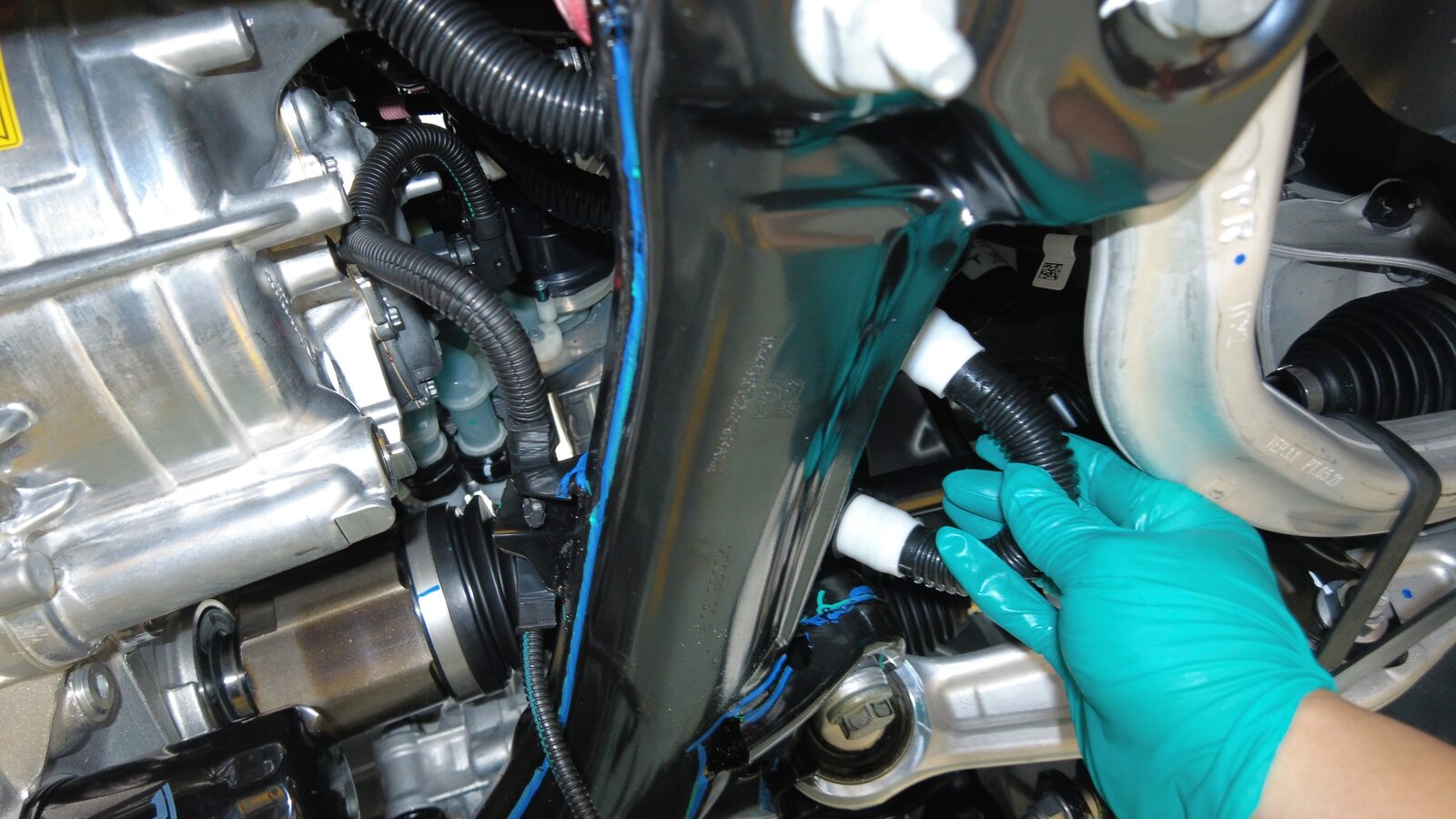

    尽快堵住超级歧管，以免冷却液流失。
  9. 完全升起车辆，然后将举升机降至锁止位。

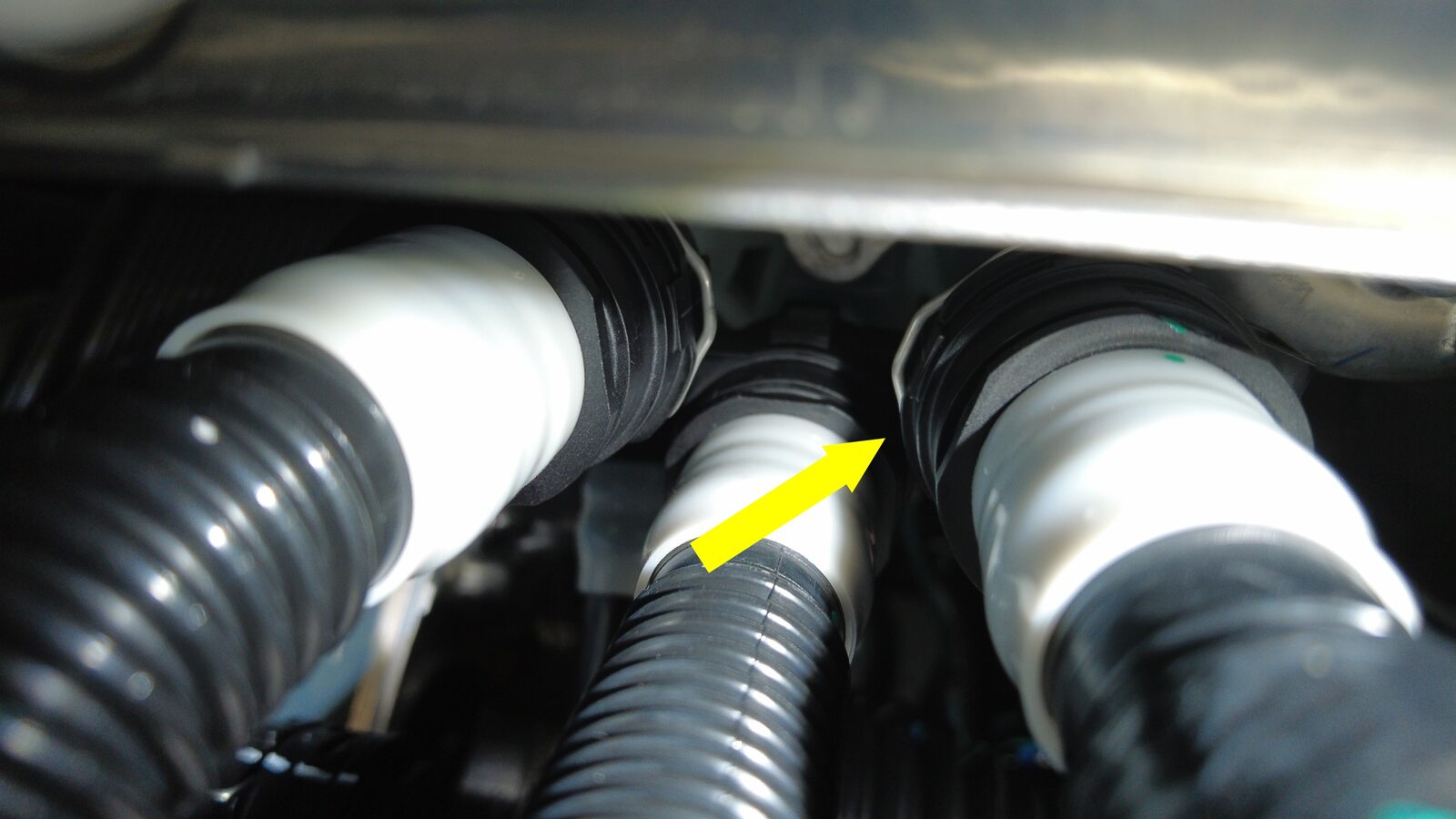

  10. 将前驱动单元动力总成回流软管从前驱动单元热交换器上断开。
    注
    堵住软管两端，以免冷却液流失。

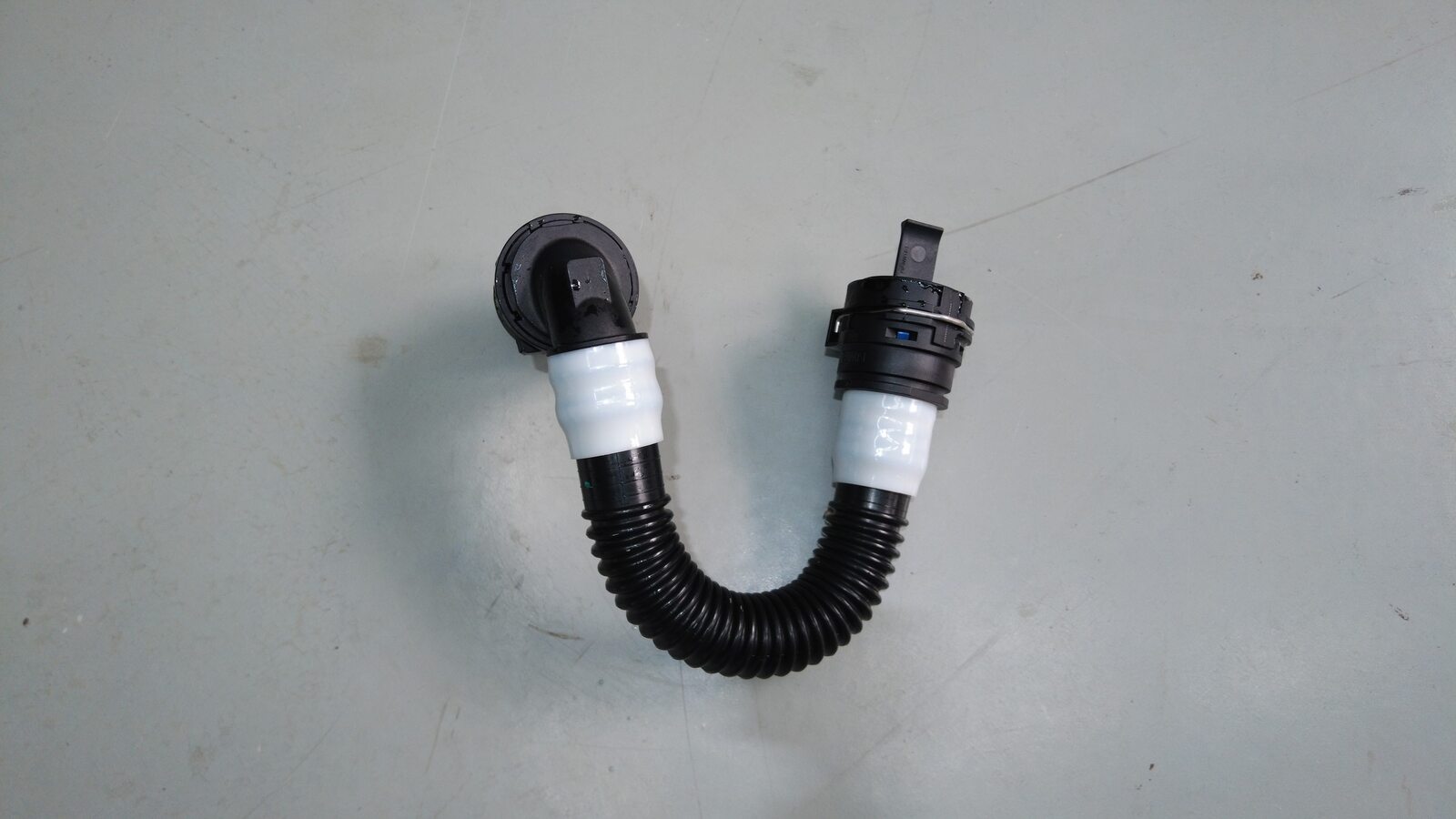

  11. 将前驱动单元动力总成回流软管从车辆右侧拆下。

安装

  1. 将前驱动单元动力总成回流软管安装到车辆右侧。
    注
    用冷却液塞堵住软管下端，以免冷却液从冷却液罐中流失。
  2. 将前驱动单元动力总成回流软管安装到前驱动单元热交换器上。
    注
    执行推拉推测试以确保软管完全接合。

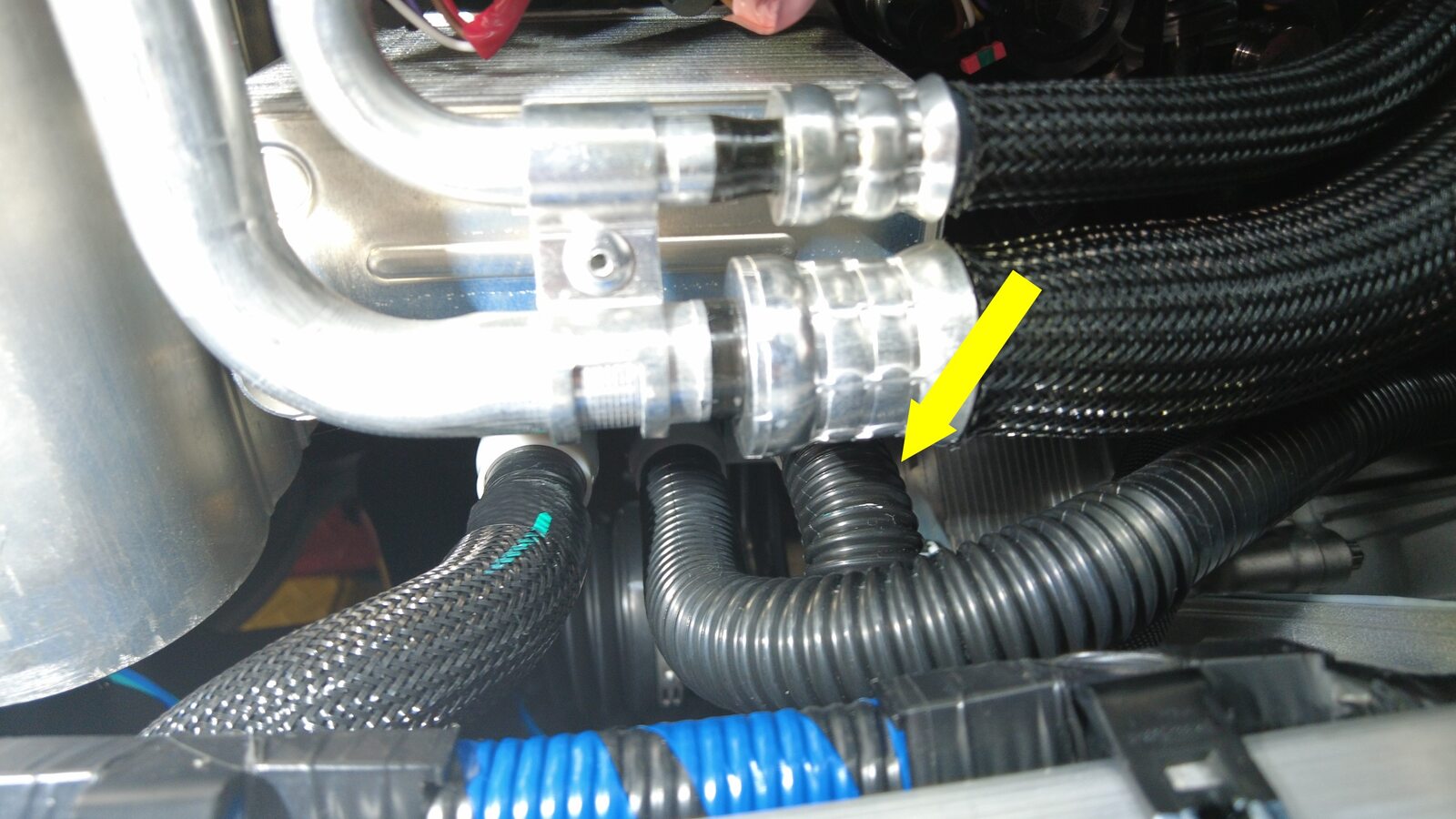

  3. 将前驱动单元动力总成回流软管连接到超级歧管。
    注
    尽快堵住超级歧管，以免冷却液流失。
  4. 安装前流线型护板。请参阅流线型护板 - 前底板 ((拆卸和更换))。
  5. 取走放置在车辆前部下方的液体收集器。
  6. 执行冷却系统（部分重新加注和排放）程序。请参阅冷却系统（部分充注和排气） (Modify)。
  7. 连接低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
  8. 解锁网关。请参阅网关（解锁）。
  9. 选择Stop Thermal Fill/Drain > Run，然后等待例行程序完成。
  10. 选择Coolant Purge Start > Run，然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  11. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    注
    确保冷却液液位处于 "Max" 线处。
  12. 安装高效分子空气 (HEPA) 过滤器总成。请参阅滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  13. 安装后流线型护板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  14. 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
