第一排座椅头枕 ((拆卸和更换))

校正代码 1304010302 FRT 0.05 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1132841-00-A - Model 3 第一排头枕拆卸工具

拆卸

  1. 打开左侧车门，降下左侧车窗。
  2. 将座椅靠背稍稍倾斜，为拆卸头枕留出更多操作空间。
  3. 使用头枕释放工具 (1132841-00-A) 松开第一排头枕。
    1. 下压头枕外侧支柱周围材料以露出释放卡子。

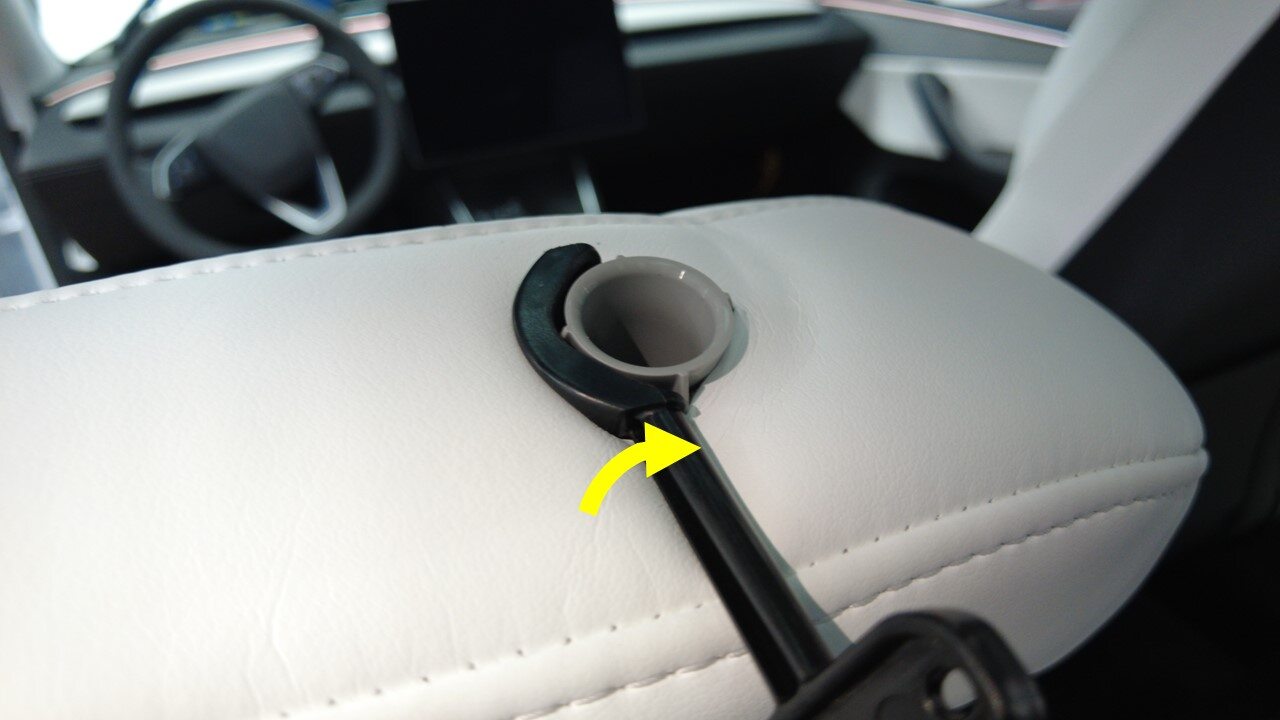

    2. 将头枕拆卸工具把手置于水平位置，使工具锁片朝下，然后将锁片插入释放卡子。
      Informational PurposesAn informational icon, calling your attention
      注

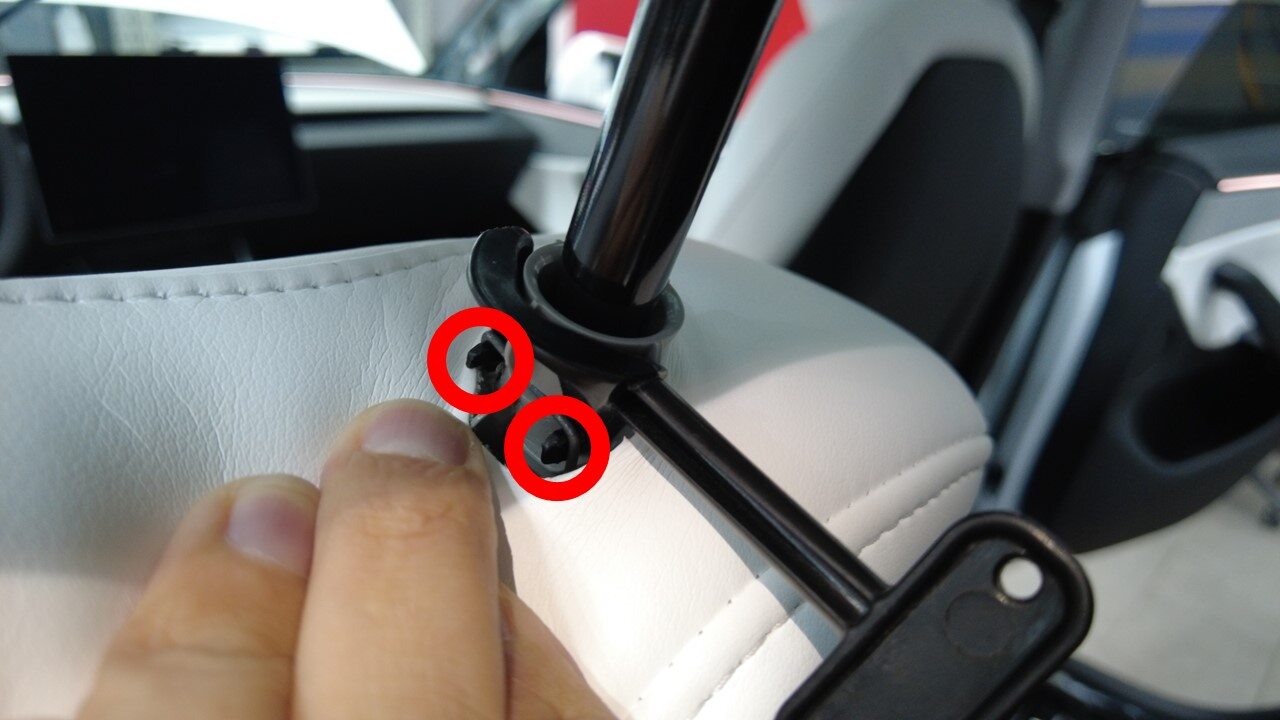

      确保释放工具的两个凸舌夹住了固定弹簧，且释放工具转动到了正确位置。
    3. 将头枕拆卸工具向下压入，然后顺时针转动工具把手至垂直位，将弹簧从头枕柱上松开，使拆卸工具保持此时的固定状态。
    4. 对内侧头枕柱重复第3.a步至第3.c步。
    图 1. 为清晰起见，图示中头枕已拆卸

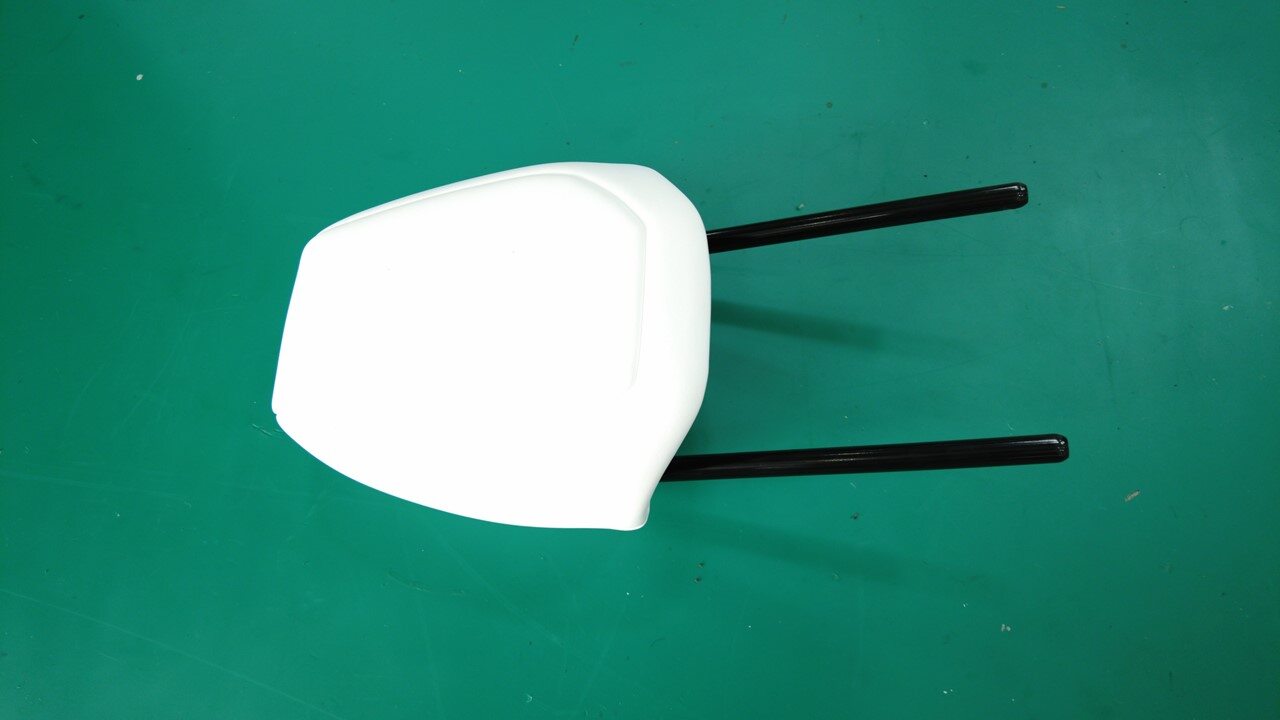

  4. 将第一排头枕垂直向上拉起，从座椅靠背上拆下。
  5. 逆时针转动头枕拆卸工具把手至水平位置，然后将工具从椅靠背上拆下。

安装

  1. 将头枕柱与驾驶位座椅靠背上的孔洞对齐。
    Informational PurposesAn informational icon, calling your attention
    注
    头枕柱的止动位位于左侧。
  2. 用力下压头枕至完全入位，确认听到“咔嗒”声。
  3. 向上拉动头枕，确认其已固定在驾驶位座椅靠背中。
  4. 将驾驶位座椅靠背移回原位。
  5. 升起左侧车窗，关闭左侧车门。
