左管路 - 后制动 ((拆卸和更换))

校正代码 3303010702 FRT 0.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
Informational PurposesAn informational icon, calling your attention
根据当地的环境法规处理使用过的制动液。

扭矩规格

表 1. 扭矩规格左管路 - 后制动 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注

左后制动管路管道外螺母

将左后制动管路固定到左后制动软管的螺母

16 Nm (11.8 lbs-ft)
  • 12 毫米六角扩口螺母扳手
  • 棘轮/扭矩扳手
  • 12 毫米六角扩口螺母爪型套筒(90 度安装)
重复使用

拆卸

  1. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 拆下左后轮拱内衬。请参阅轮拱内衬 - 后 - 左 ((拆卸和更换))
  4. 将机油排放容器放置在后制动管路连接件下方。
  5. 将左后制动管路管束螺母从左后制动管连接件上拆下。

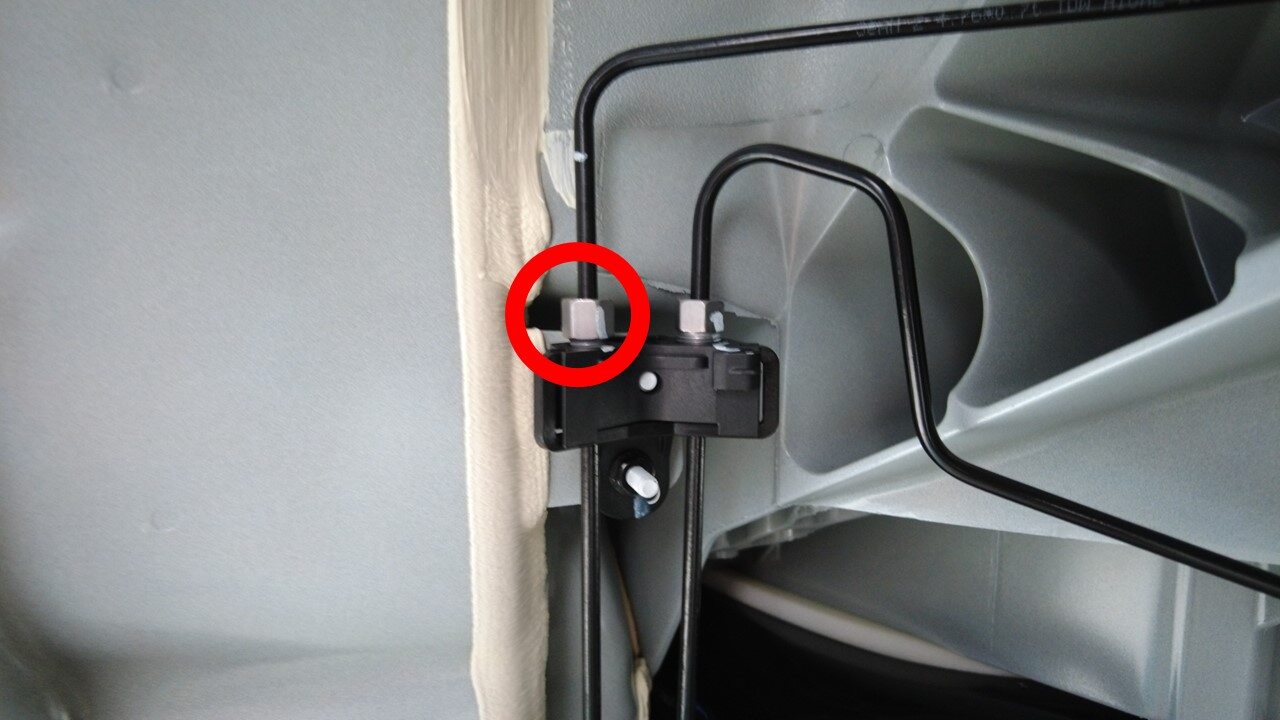

  6. 拆下左后制动管路外管束螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米六角扩口螺母扳手
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母爪型套筒(90 度安装)
  7. 将机油排放容器放置在左后制动软管区域下方。
  8. 拆下将左后制动管路固定到左后制动软管的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米六角扩口螺母扳手
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母爪型套筒(90 度安装)

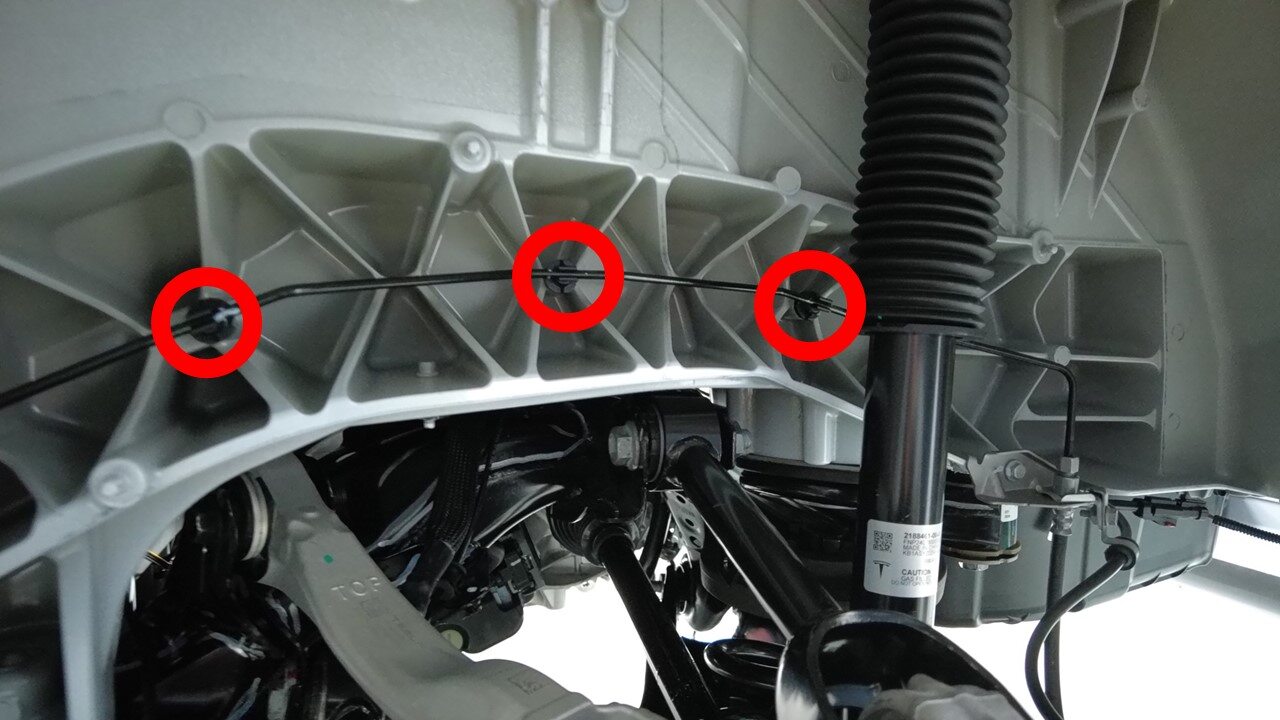

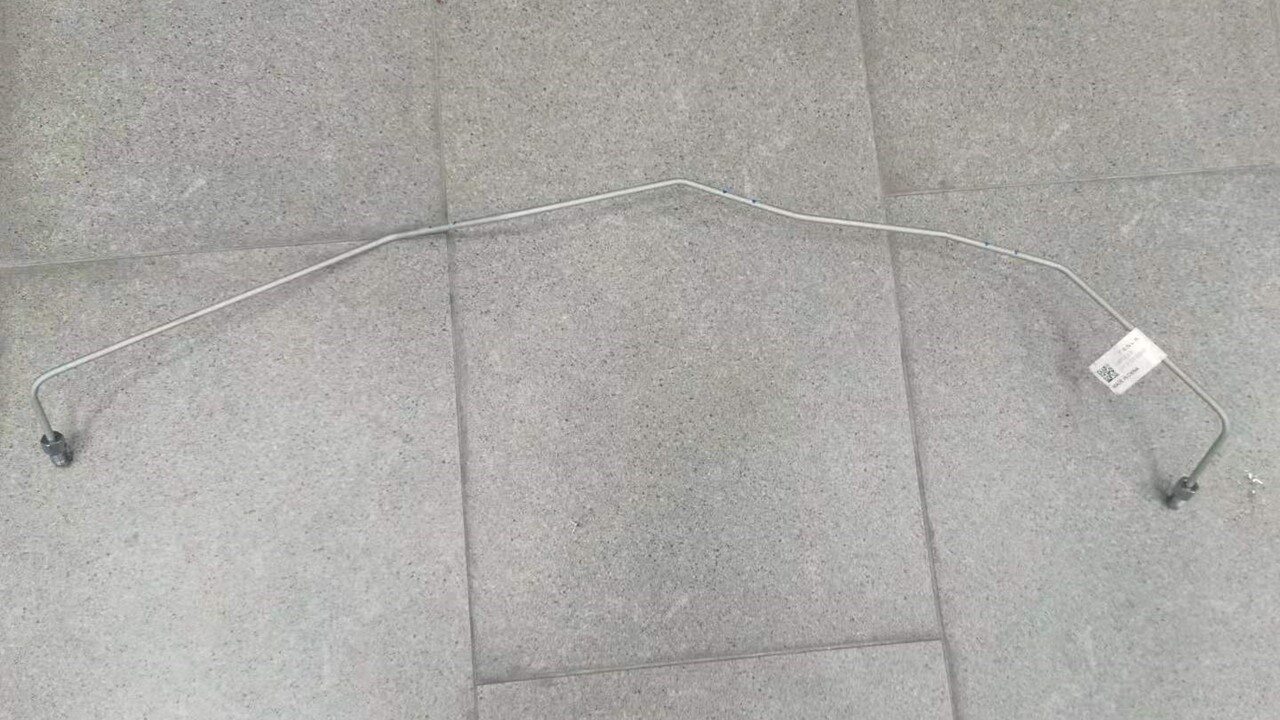

  9. 拆下将制动管路固定到车身的卡子(3 个),然后将制动管路从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    切勿弯曲制动管路。

安装

  1. 安装将制动管路固定到车身的卡子(3 个)。
    Informational PurposesAn informational icon, calling your attention
    切勿弯曲制动管路。
  2. 手动拧紧左后制动管路外管束螺母,然后再紧固。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米六角扩口螺母扳手
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母爪型套筒(90 度安装)
  3. 手动拧紧将左后制动管路固定到左后制动软管的螺母,然后再紧固。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 12 毫米六角扩口螺母扳手
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母爪型套筒(90 度安装)
  4. 将机油排放容器从左后制动软管区域下方取走。
  5. 将车辆下降到适宜的作业高度,然后将举升机置于锁止位。
  6. 通过触摸屏,将车辆置于“维护模式”。请参阅维护模式
  7. 解锁车辆网关。请参阅网关(解锁)
  8. 对左后制动器执行制动液冲洗。请参阅
  9. 安装左后轮拱内衬。请参阅轮拱内衬 - 后 - 左 ((拆卸和更换))
  10. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  11. 进行道路测试,期间进行多次急刹,确保制动踏板触感及刹车性能正常。
    Informational PurposesAn informational icon, calling your attention
    将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
