前围板降噪材料 ((拆卸和安装))

校正代码 1201010102 FRT 1.70 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前围板降噪材料 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将电气线束固定到右侧 A 柱的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用
将接地线束固定到左侧 A 柱区域的螺栓
10 Nm (7.4 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 毫米深套筒
重复使用
将前控制器上部接地带固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
更换 1128091-00-B
将正极跳线柱固定到前围篦板支架的螺柱
8 Nm (5.9 lbs-ft)
  • E5 外梅花套筒
  • 带角度测量的扭矩扳手
重复使用
将车载电脑支架左角固定到车身的螺母
15 Nm (11.1 lbs-ft)
  • 13 毫米套筒
重复使用
将前围板铅笔形支架固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
重复使用
将解耦制动系统 (DPB) 固定到隔板的螺栓(2 个)
16.5 Nm (12.2 lbs-ft)
  • 13 毫米深套筒
  • 带角度测量的扭矩扳手
更换 1111541-00-A
将转向柱固定到转向机总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米深套筒
更换 1111523-00-A

拆卸

  1. 启用“维护模式”。请参阅维护模式
  2. 拆下驾驶位脚部空间风管。请参阅驾驶位脚部空间风管 - 仪表板 ((拆卸和更换))
  3. 拆下左前地毯。请参阅驾驶室地毯 - 前 - 左 ((拆卸和更换))
  4. 拆下副驾位脚部空间风管。请参阅副驾位脚部空间风管 - 仪表板 ((拆卸和更换))
  5. 拆下右前地毯。请参阅驾驶室地毯 - 前 - 右 ((拆卸和更换))
  6. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  7. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  8. 断开低压电池。请参阅低压电源(断开和连接)
  9. 拆下雨刮器模块。请参阅雨刮器模块 - LHD ((拆卸和更换))
  10. 拆下驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))

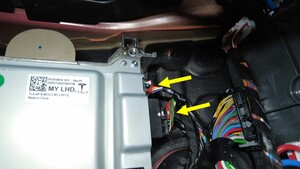

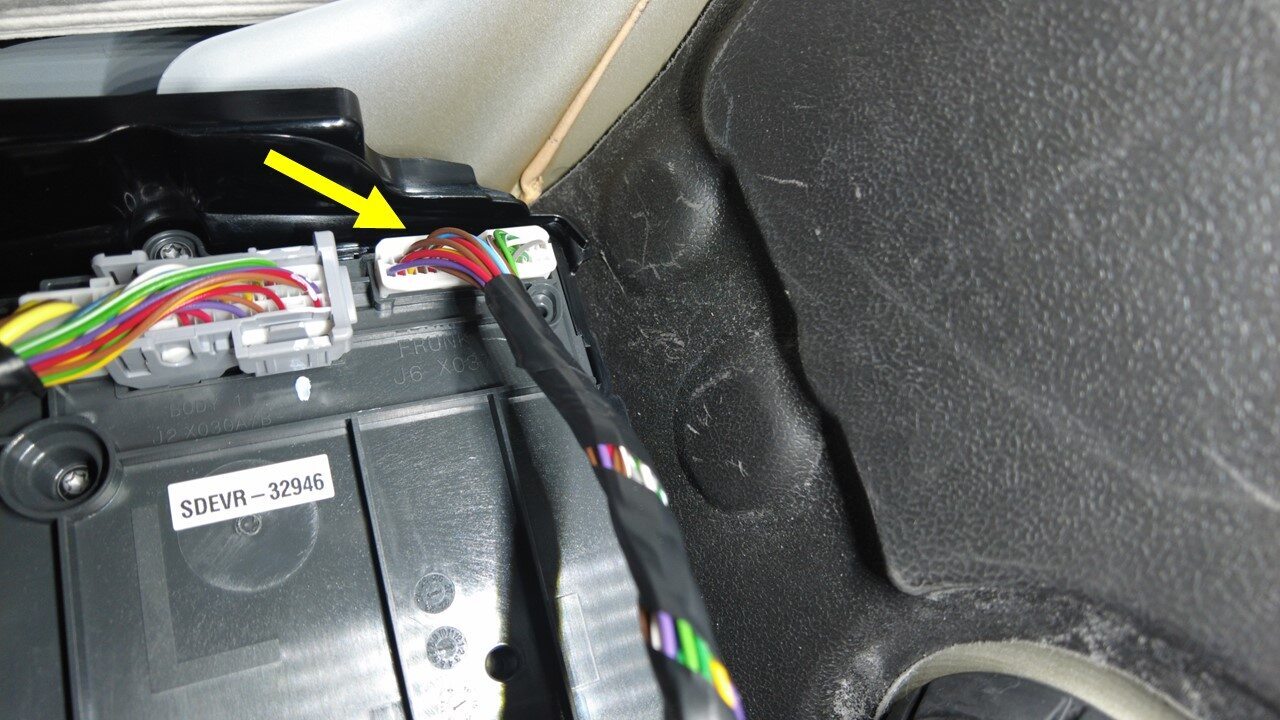

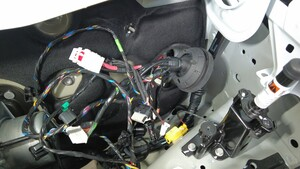

  11. 断开车载电脑左侧连接器(3 个)。

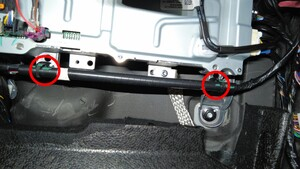

  12. 松开将电气线束固定到车载电脑下部的夹子(2 个)。
  13. 断开车载电脑右侧连接器(3 个)。

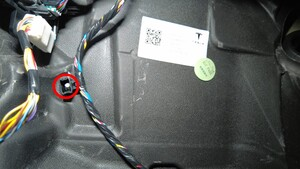

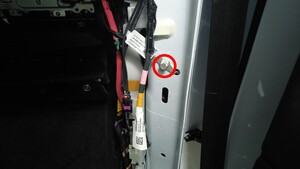

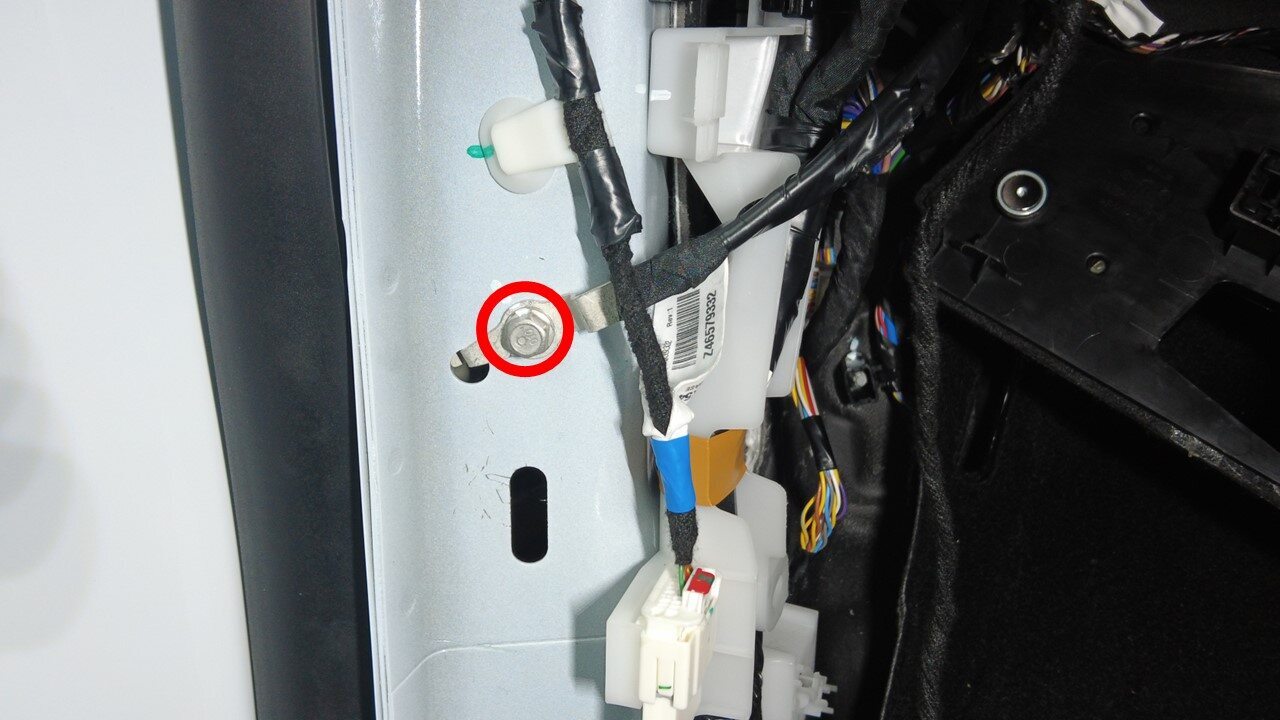

  14. 拆下将电气线束固定到右侧 A 柱的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

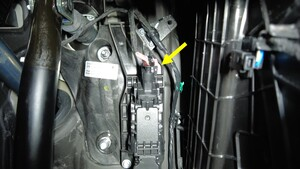

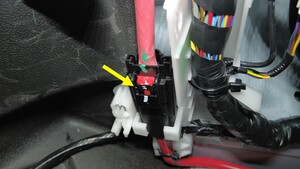

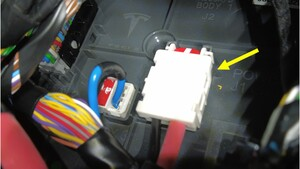

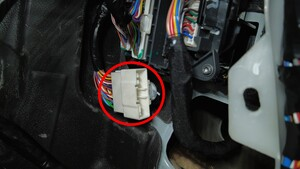

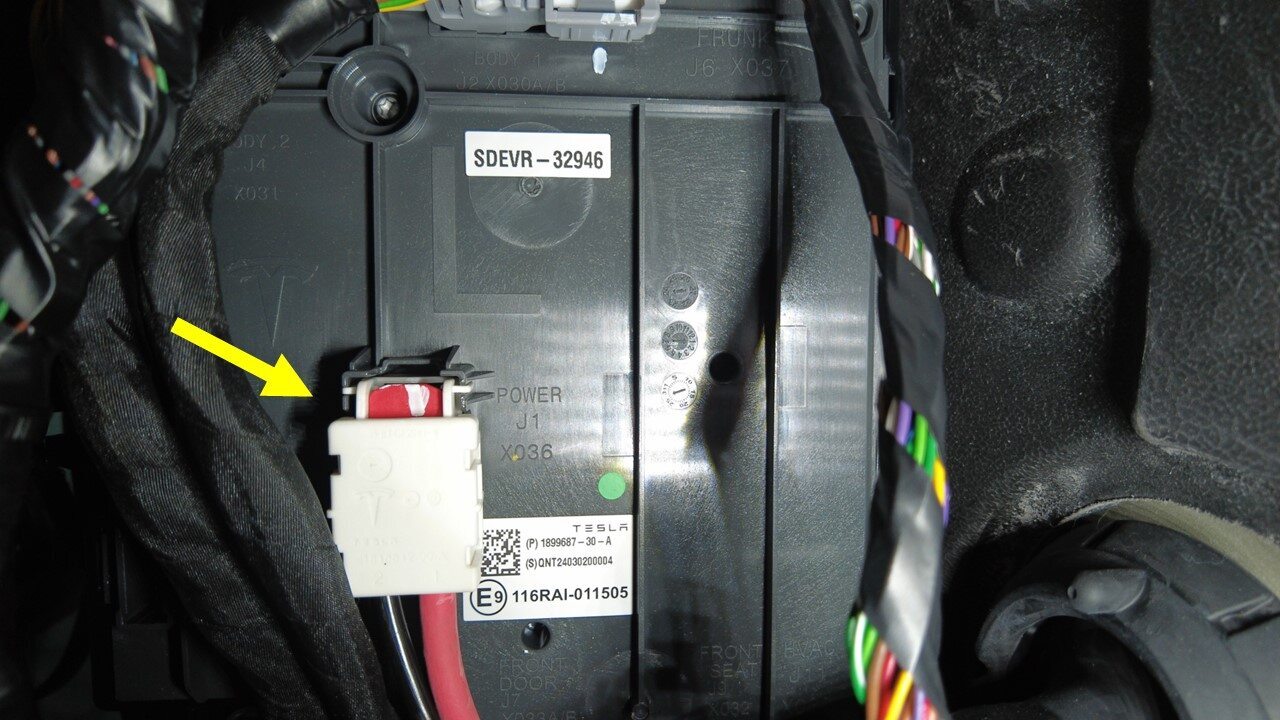

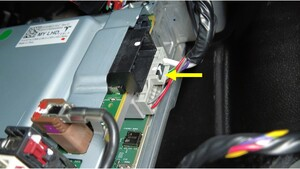

  15. 松开连接器锁,然后将 J1 电源电气连接器从右侧车身控制器模块上断开。
  16. 将 J6 前备箱储物单元电气连接器从右侧车身控制器模块上断开。

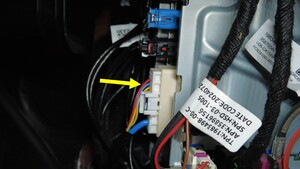

  17. 松开连接器锁,然后断开连接器。
  18. 松开将连接器固定到右侧车身控制模块的卡子。
  19. 松开连接器锁,然后断开低压连接器。

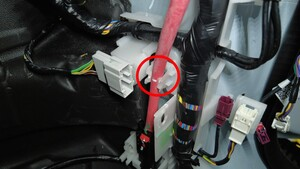

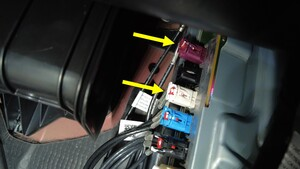

  20. 松开将直流-直流电缆固定到右侧线束支架的卡子和挂钩。

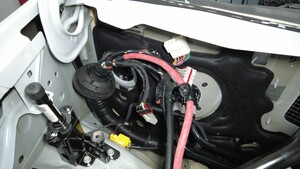

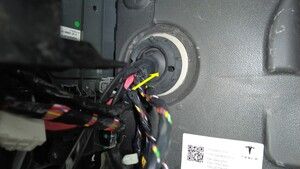

  21. 将索环推过右侧隔板,然后将前部线束右侧穿过右侧隔板移入。

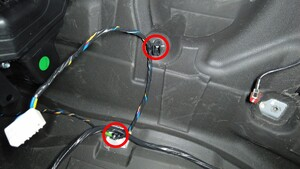

  22. 松开将前部线束固定到右侧前围板的夹子(2 个)。

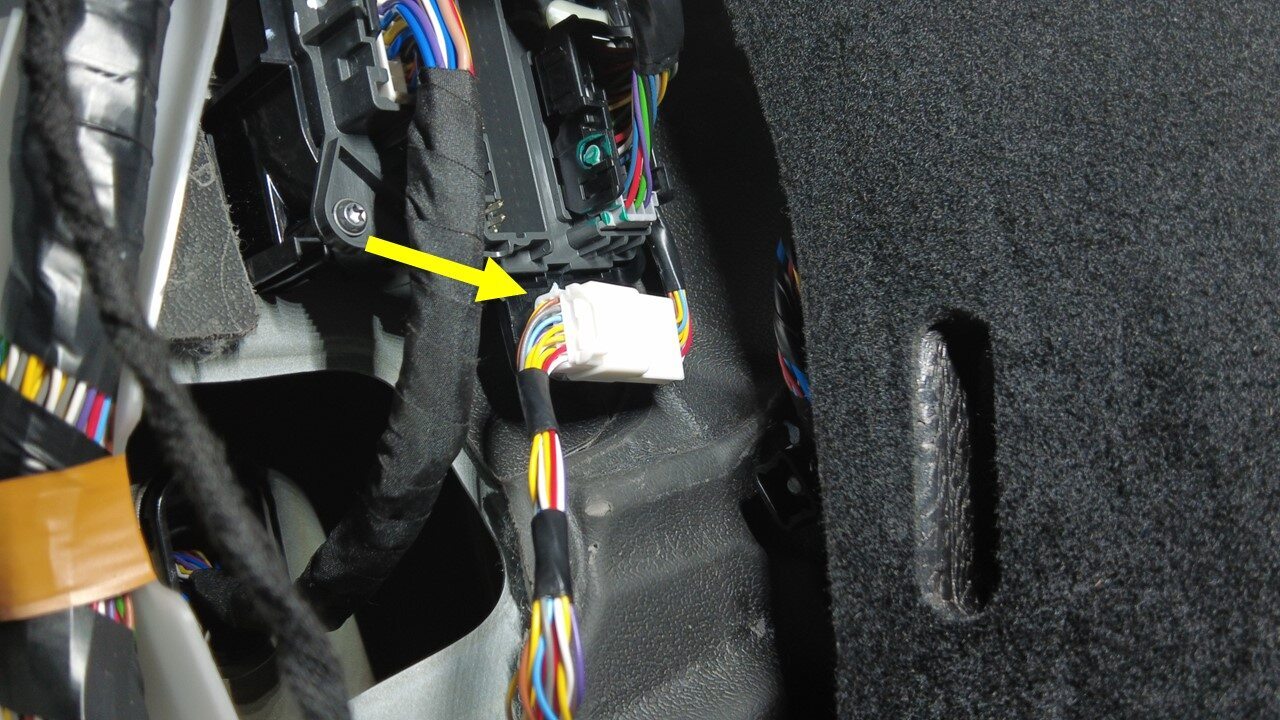

  23. 松开连接器锁,然后断开加速踏板连接器。

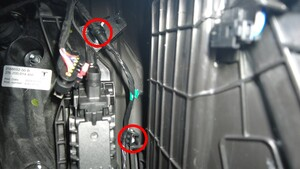

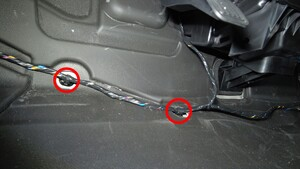

  24. 松开将前部线束固定到加速踏板区域附近车身的夹子(2 个)。
  25. 松开将前部线束固定到左侧前围板的夹子(3 个)。

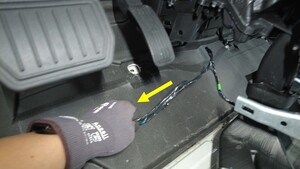

  26. 将前部线束从右侧拉动到左侧。

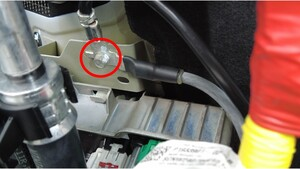

  27. 拆下将接地线束固定到左侧 A 柱区域的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒

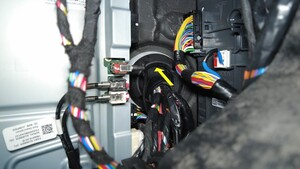

  28. 松开连接器锁,然后将 J1 电源电气连接器从左侧车身控制器模块上断开。
  29. 将 J6 前备箱储物单元电气连接器从左侧车身控制器模块上断开。

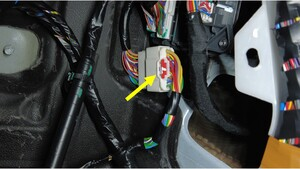

  30. 将前部线束白色连接器 X909 从左侧车身线束上断开。
  31. 将线束夹(2 个)从左侧车身控制器上松开。
  32. 将索环推过左侧隔板,然后将前部线束左侧穿过左侧隔板移入。

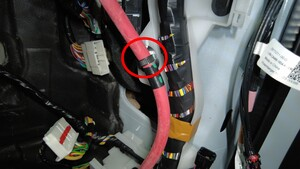

  33. 拆下并弃用将前控制器上部接地带固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米深套筒

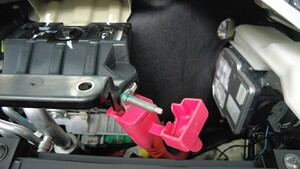

  34. 拆下正极跳线柱罩。

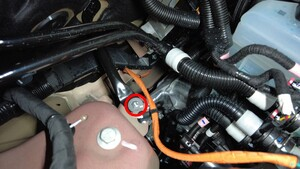

  35. 拆下将正极跳线柱固定到前围篦板支架的螺柱。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • E5 外梅花套筒
    • 带角度测量的扭矩扳手
  36. 断开制动液液位传感器连接器。

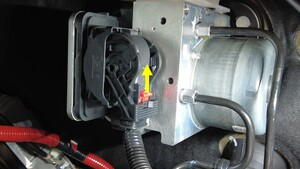

  37. 松开连接器锁,然后断开解耦制动系统 (DPB) 总成线束连接器。
  38. 拆下前部车身控制模块。请参阅第三代前控制器总成 ((拆卸和安装))

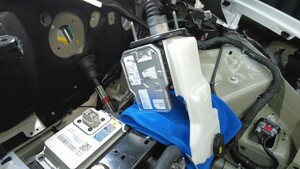

  39. 在车载电脑冷却液软管连接点下方放置吸收性材料。

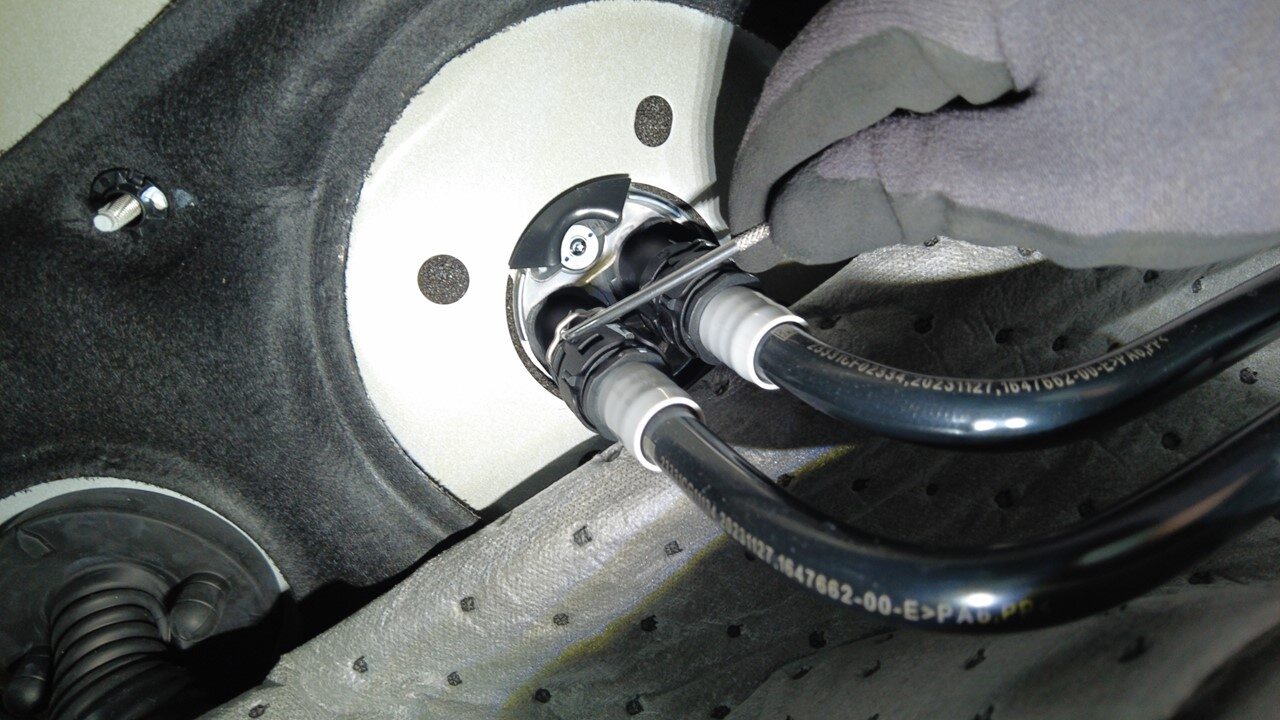

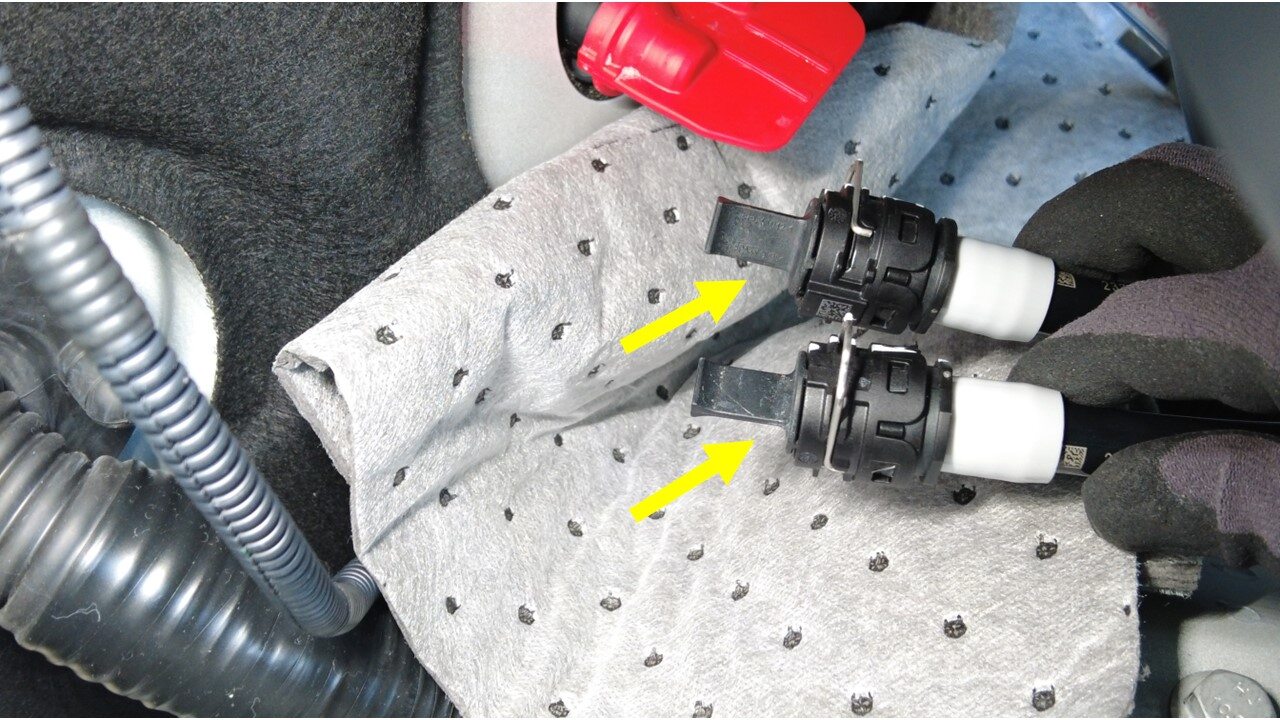

  40. 松开弹簧夹(2 个),断开内外冷却液软管至车载电脑支座,然后尽快堵住接头端部。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  41. 将车载电脑冷却液端口塞安装到车载电脑的入口和出口。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 1119171-00-A 车载电脑冷却液端口堵头

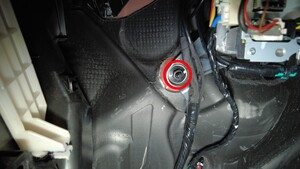

  42. 拆下将车载电脑支架左角固定到车身的螺母。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒

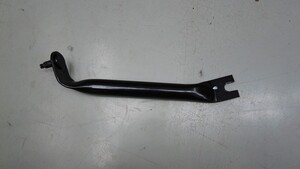

  43. 拆下将前围板铅笔形支架固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米深套筒

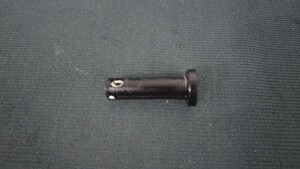

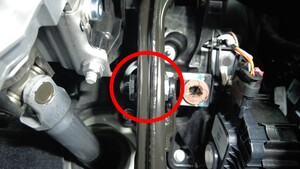

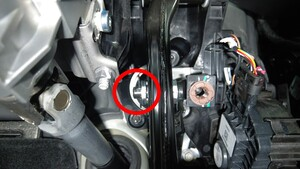

  44. 松开将制动器 U 型夹销固定到踏板总成的开口销。
  45. 将制动器 U 型夹销从制动踏板总成上拆下。

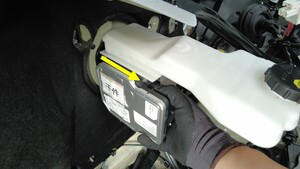

  46. 拆下并弃用将解耦制动系统 (DPB) 固定到隔板的螺栓(2 个),然后小心地将解耦制动系统 (DPB) 从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    将解耦制动系统 (DPB) 总成放置在超细纤维毛巾上,以免损坏。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米深套筒
    • 带角度测量的扭矩扳手

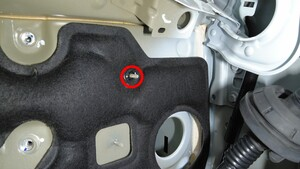

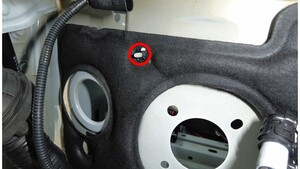

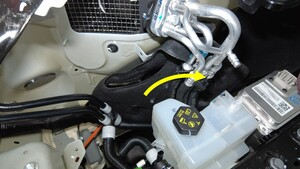

  47. 松开将电机舱降噪衬垫固定到隔板的卡子(2 个)。

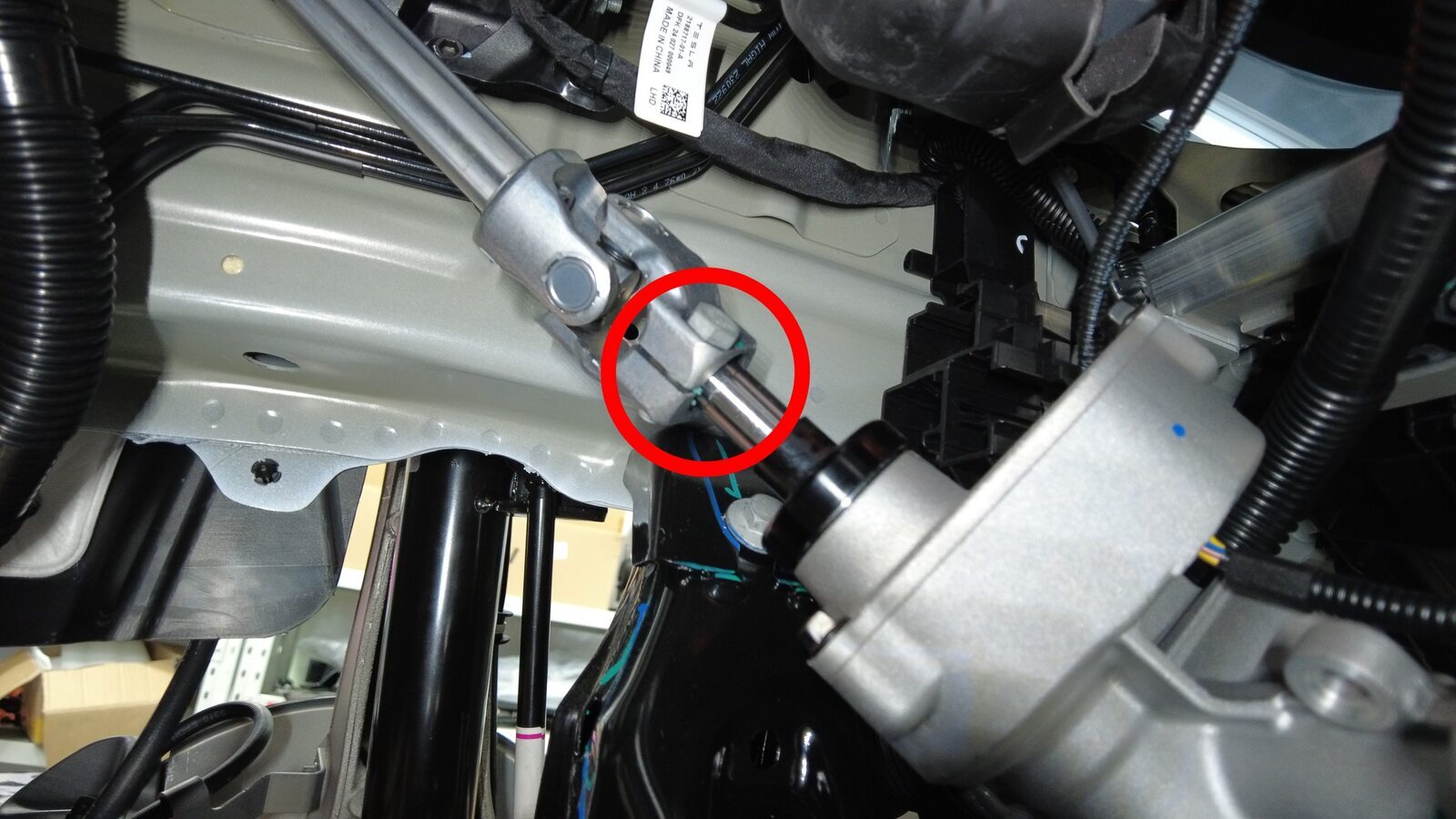

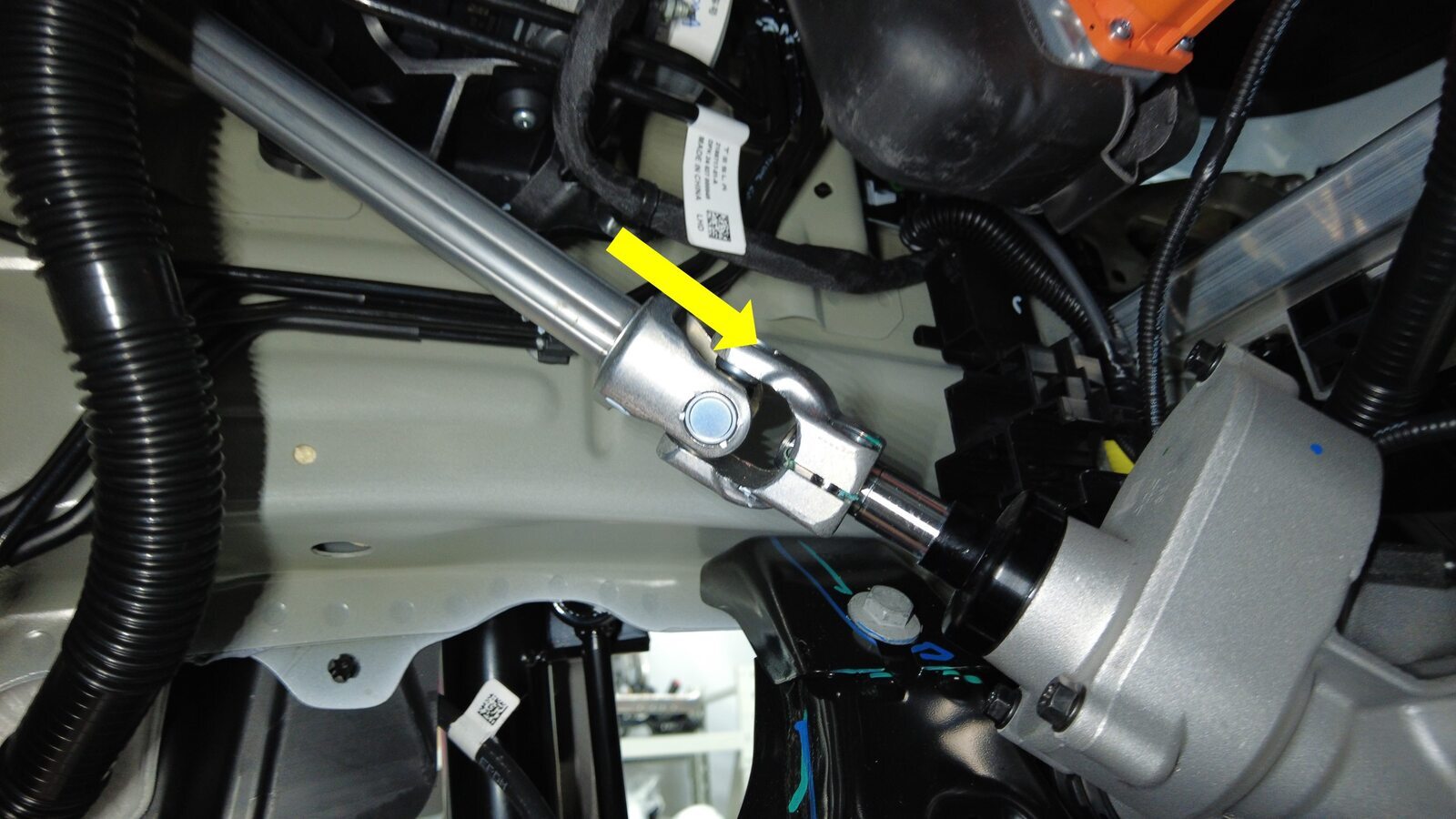

  48. 拆下并弃用将转向柱固定到转向机总成的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

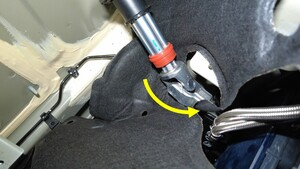

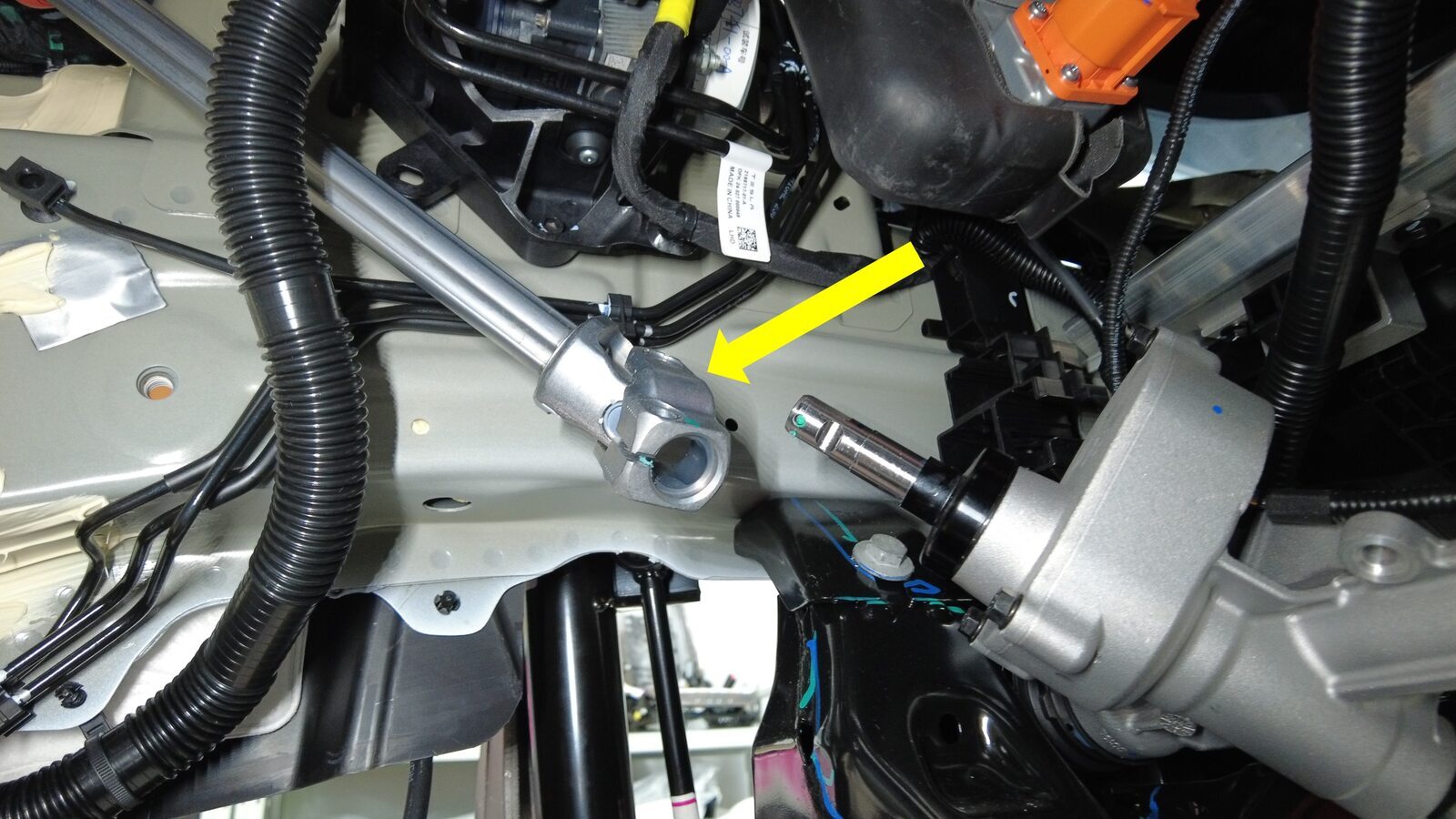

  49. 向上滑动电动转向柱,将其从转向机总成上拆下。

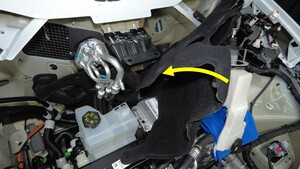

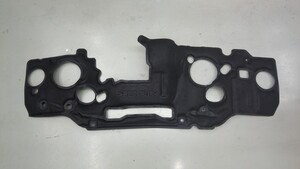

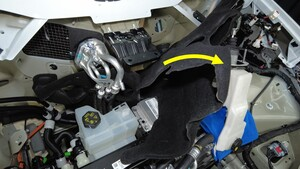

  50. 将前围板降噪衬垫从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    请留意转向柱,注意请勿损坏降噪衬垫。

安装

  1. 将前围板降噪衬垫安装到车辆上。
    Informational PurposesAn informational icon, calling your attention
    请留意转向柱,注意请勿损坏降噪衬垫。

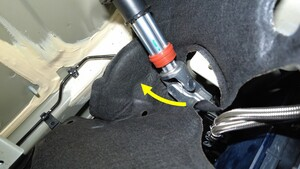

  2. 向下滑动电动转向柱,将其安装到转向机总成上。
  3. 安装一个新螺栓,将转向柱固定到转向机总成上。
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  4. 安装将电机舱降噪衬垫固定到隔板的卡子(2 个)。
  5. 将解耦制动系统 (DPB) 放置在车辆上,然后安装新的螺栓(2 个),将解耦制动系统 (DPB) 固定到隔板。
    16.5 Nm (12.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米深套筒
    • 带角度测量的扭矩扳手
  6. 将制动踏板对齐 iBooster 杆,然后将制动器 U 型夹销安装到制动踏板总成上。
  7. 安装将制动器 U 型夹销固定到踏板总成的开口销。
  8. 安装将前围板铅笔形支架固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米深套筒
  9. 安装将车载电脑支架左角固定到车身的螺母。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  10. 拆下车载电脑冷却液软管塞(2 个)。
  11. 将车载电脑冷却液端口塞从车载电脑上拆下。
  12. 将软管固定到车载电脑冷却液入口和出口,然后接合弹簧夹(2 个)。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试以确保软管完全就位。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  13. 取走车载电脑冷却液软管连接点下方的吸收性材料。
  14. 安装前车身控制模块。请参阅第三代前控制器总成 ((拆卸和安装))
  15. 安装将正极跳线柱固定到前围篦板支架的螺柱。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • E5 外梅花套筒
    • 带角度测量的扭矩扳手
  16. 安装正极跳线柱罩。
  17. 安装新的螺栓,将前控制器上部接地带固定到车身。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米深套筒
  18. 连接制动液液位传感器连接器。
  19. 连接解耦制动系统 (DPB) 总成线束连接器。
  20. 将前部线束左侧穿过左侧隔板,然后安装索环。
  21. 将前部线束右侧穿过右侧隔板,然后安装索环。
  22. 安装雨刮器模块。请参阅雨刮器模块 - LHD ((拆卸和更换))
  23. 将 J6 前备箱储物单元电气连接器连接到左侧车身控制器模块。
  24. 将 J1 电源电气连接器连接到左侧车身控制器模块。
  25. 将线束夹(2 个)安装到左侧车身控制器上。
  26. 将前部线束白色连接器 X909 连接到左侧车身线束。
  27. 安装将接地线束固定到左侧 A 柱区域的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒
  28. 安装将前部线束固定到左侧前围板的夹子(3 个)。
  29. 安装将前部线束固定到加速踏板区域附近车身的夹子(2 个)。
  30. 连接加速踏板连接器。
  31. 将前部线束从左侧拉动到右侧。
  32. 安装将前部线束固定到右侧前围板的夹子(2 个)。
  33. 安装驾驶位脚部空间风管。请参阅驾驶位脚部空间风管 - 仪表板 ((拆卸和更换))
  34. 安装左前地毯。请参阅驾驶室地毯 - 前 - 左 ((拆卸和更换))
  35. 将 J6 前备箱储物单元电气连接器连接到右侧车身控制器模块。
  36. 将 J1 电源电气连接器连接到右侧车身控制器模块。
  37. 安装将电气线束固定到右侧 A 柱的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  38. 安装将直流-直流电缆固定到右侧线束支架的卡子和挂钩。
  39. 连接低压连接器。
  40. 连接连接器,然后安装将连接器固定到右侧车身控制模块的卡子。
  41. 连接车载电脑右侧连接器(3 个)。
  42. 安装将电气线束固定到车载电脑下部的夹子(2 个)。
  43. 连接车载电脑左侧连接器(3 个)。
  44. 安装副驾位脚部空间风管。请参阅副驾位脚部空间风管 - 仪表板 ((拆卸和更换))
  45. 安装右前地毯。请参阅驾驶室地毯 - 前 - 右 ((拆卸和更换))
  46. 连接低压电池。请参阅低压电源(断开和连接)
  47. 拆下冷却液罐罐盖,然后加注冷却液至适当液位。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
  48. 解锁车辆网关。请参阅网关(解锁)
  49. 在触摸屏上,点击Service Mode > Thermal > Coolant System > Coolant Purge Start,选择Run以启动例行程序,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  50. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  51. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
  52. 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))
  53. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  54. 退出“维护模式”。请参阅维护模式
  55. 升起所有车窗,关闭所有车门。
  56. 将车辆从举升机上移走。
