Brake Pad Kit - Rear - Base ((拆卸和安装))

校正代码 3301020301 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1082171-10-A/1082171-00-A - S 型钩
  • 1109954-00-A - 基础版制动钳扩张器套件
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
Informational PurposesAn informational icon, calling your attention
根据当地的环境法规处理使用过的制动液。

扭矩规格

表 1. 扭矩规格Brake Pad Kit - Rear - Base ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将 LH 后制动钳固定到 LH 后制动钳支架的螺栓 (x2)
26.5 Nm (19.5 lbs-ft)
  • 14 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 17 毫米 12 角组合扳手
重复使用

拆卸

  1. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  2. 打开 LH 前车门,降下 LH 前车窗。
  3. 启用电子驻车制动 (EPB) 维护模式。
    1. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式
    2. 解锁车辆网关。请参阅 网关(解锁)
    3. 踩下制动踏板,同时点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,然后选择 Action Selection下拉列表中的Start。点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    如需要,还可以在EPB Selection字段中选择Left/Right
  4. 安装前备箱后部挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
  5. 将吸收性材料放置在制动液储液罐区域下方。
  6. 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
  7. 拆下 LH 和 RH 后车轮。请参阅 轮毂总成(拆卸和安装)

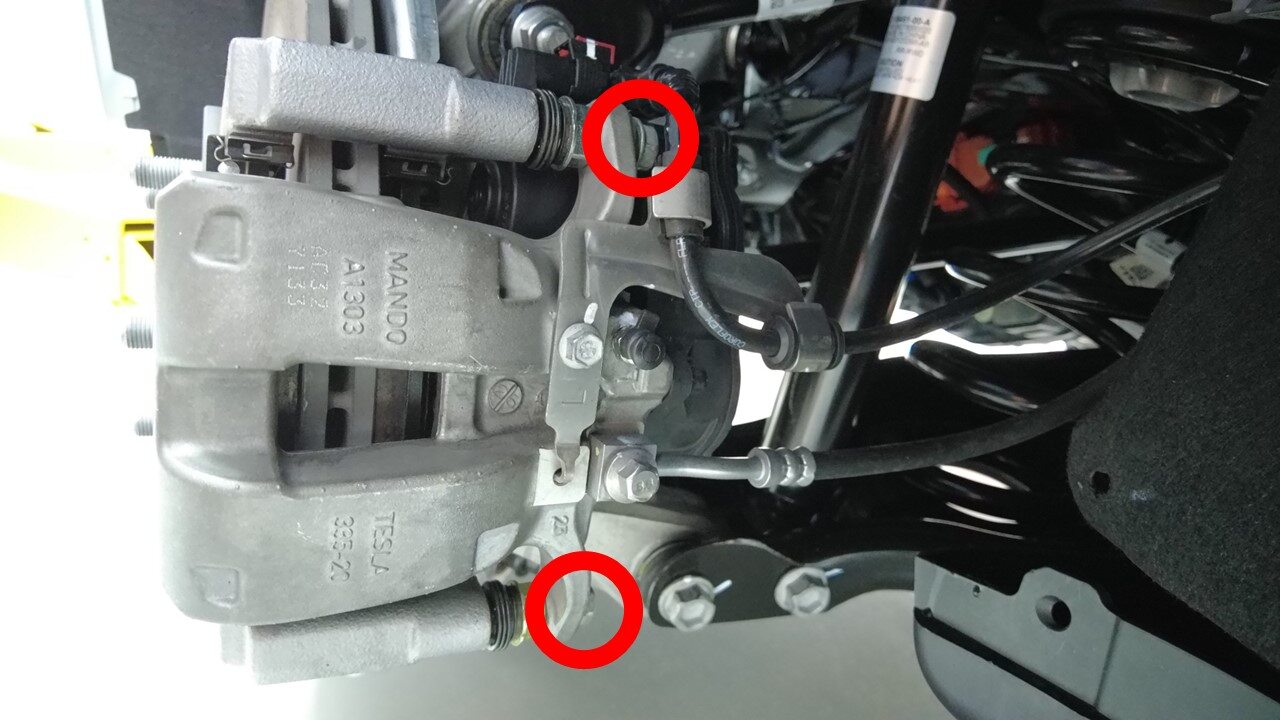

  8. 拆下将左后制动钳固定到左后制动钳支架的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 14 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 17 毫米 12 角组合扳手

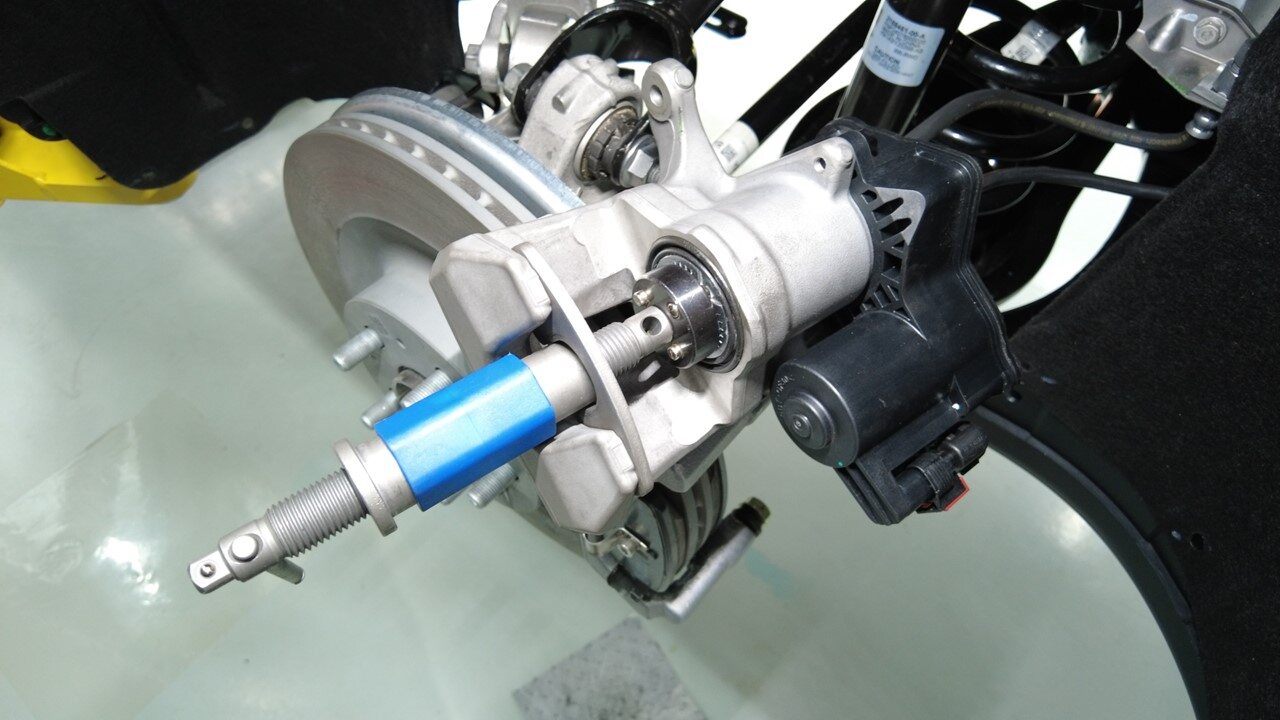

  9. 使用制动钳扩张器将活塞推入制动钳中。
    Informational PurposesAn informational icon, calling your attention

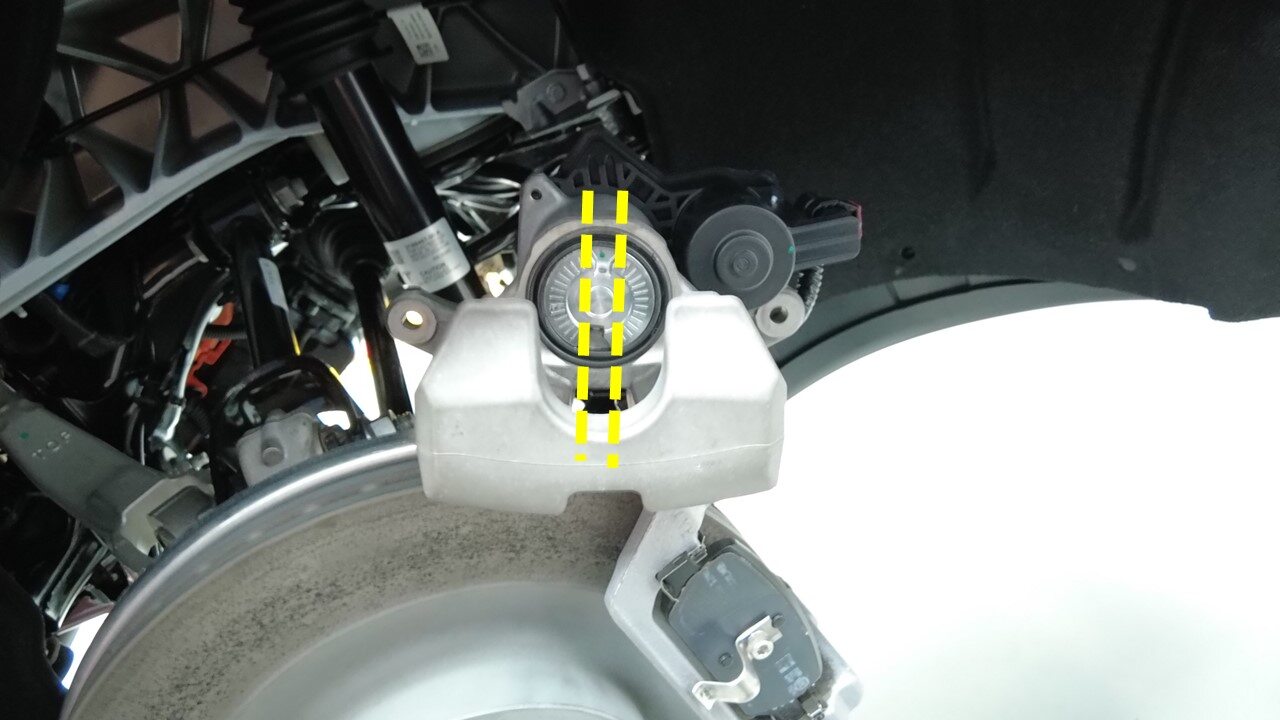

    请确保活塞上的朝上切口位于两个锁片中间。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1109954-00-A - 基础版制动钳扩张器套件

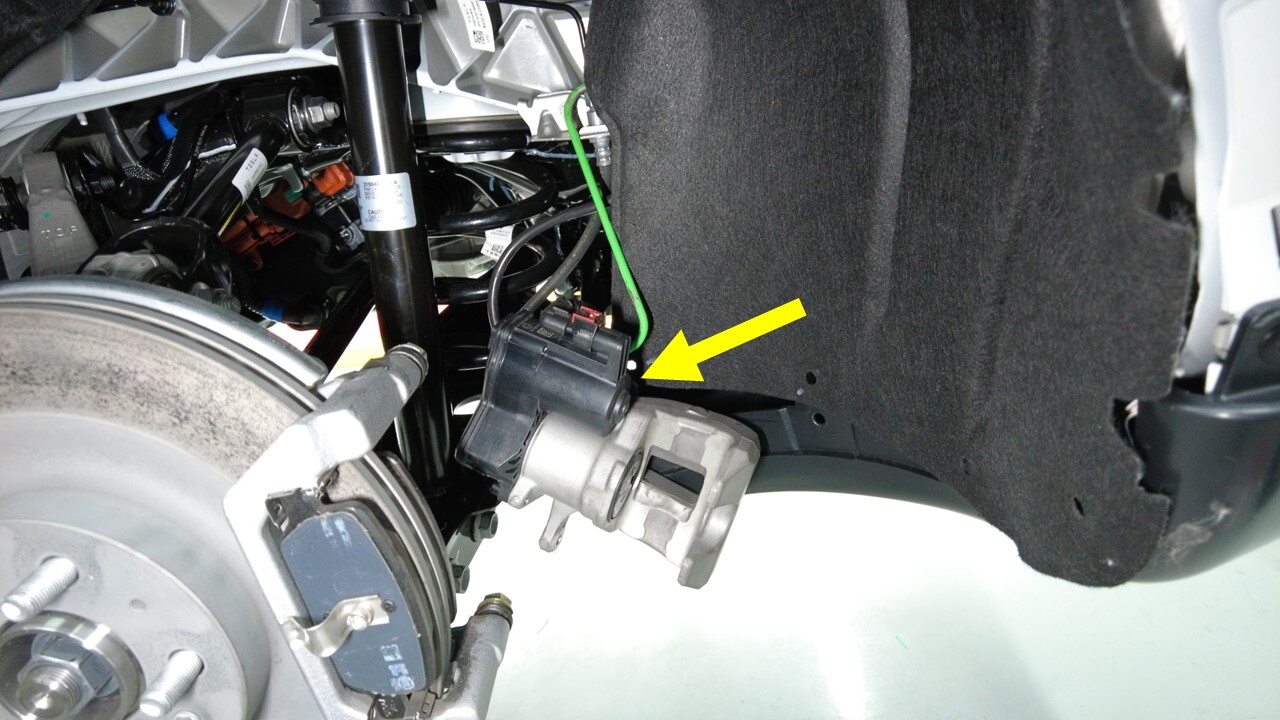

  10. 拆下左后制动钳,使用 S 型钩将其悬挂在旁边的固定零件上。
    Informational PurposesAn informational icon, calling your attention
    推荐使用 S 型钩 1082171-10-A;如果 1082171-10-A 不可用,可使用 1082171-00-A 代替。
    Informational PurposesAn informational icon, calling your attention
    S 型钩 1082171-10-A 只能悬挂在金属零件上。

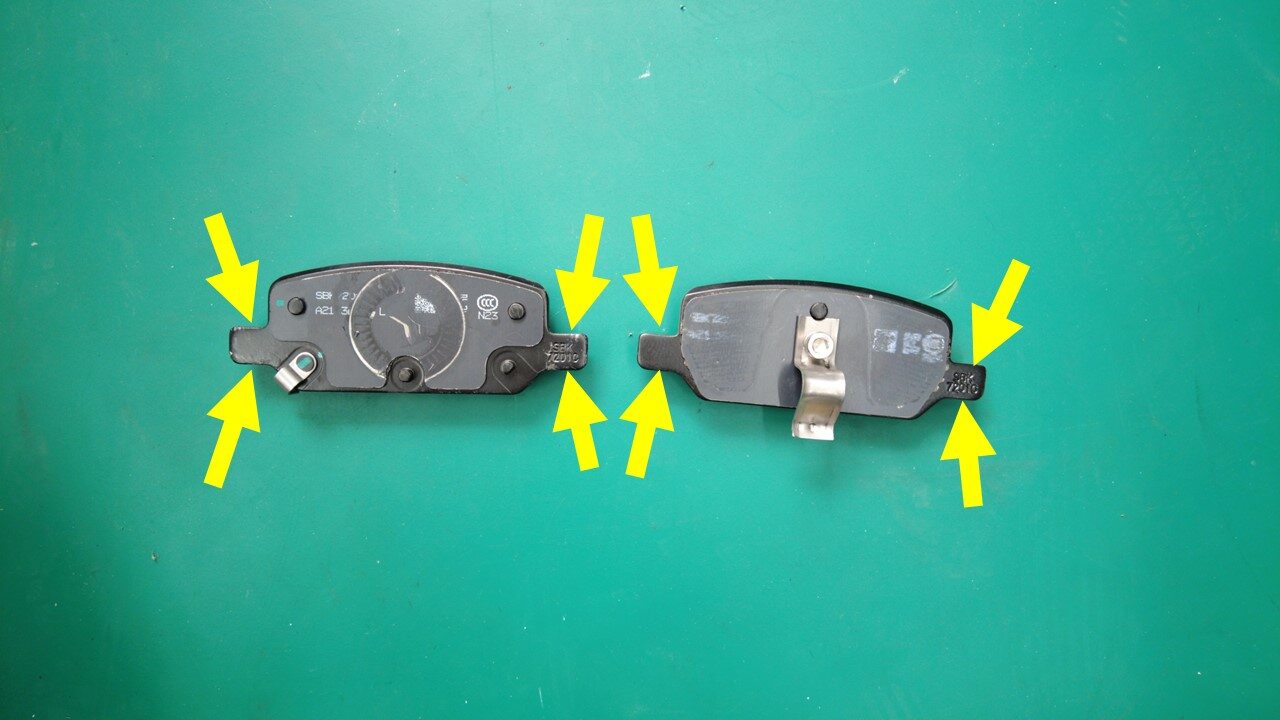

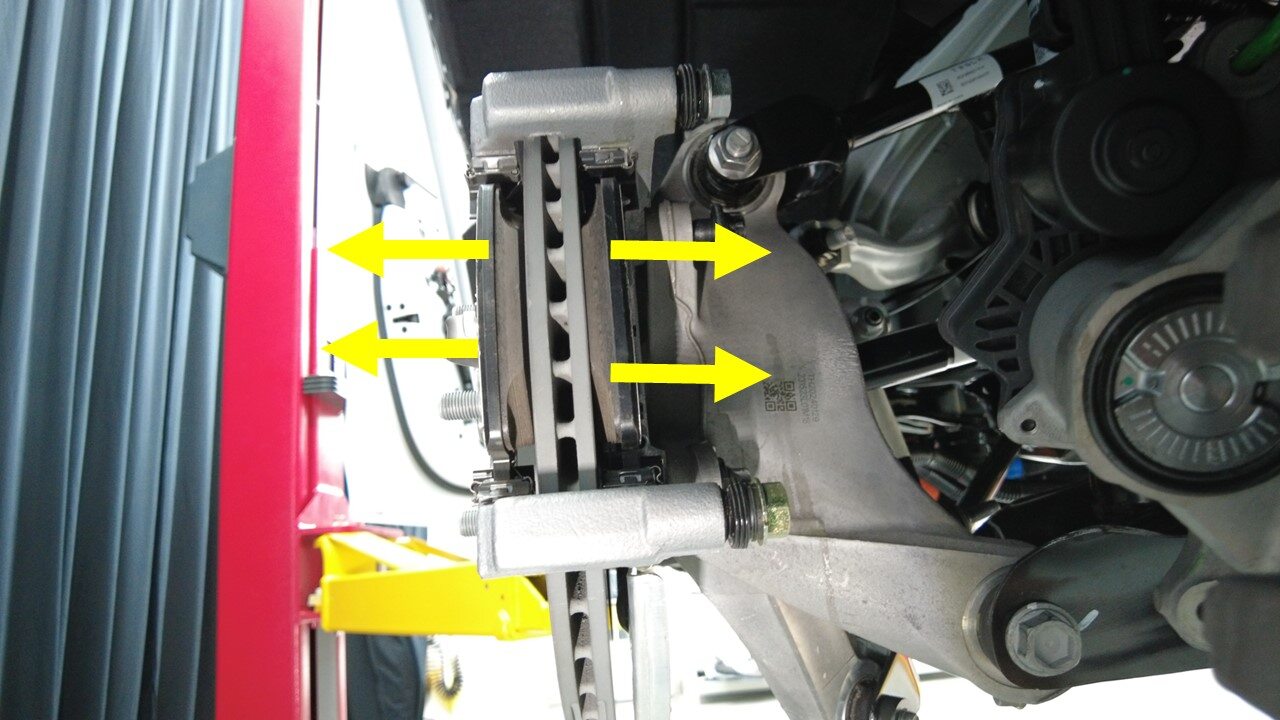

  11. 将左后制动片从左后制动钳支架上拆下。

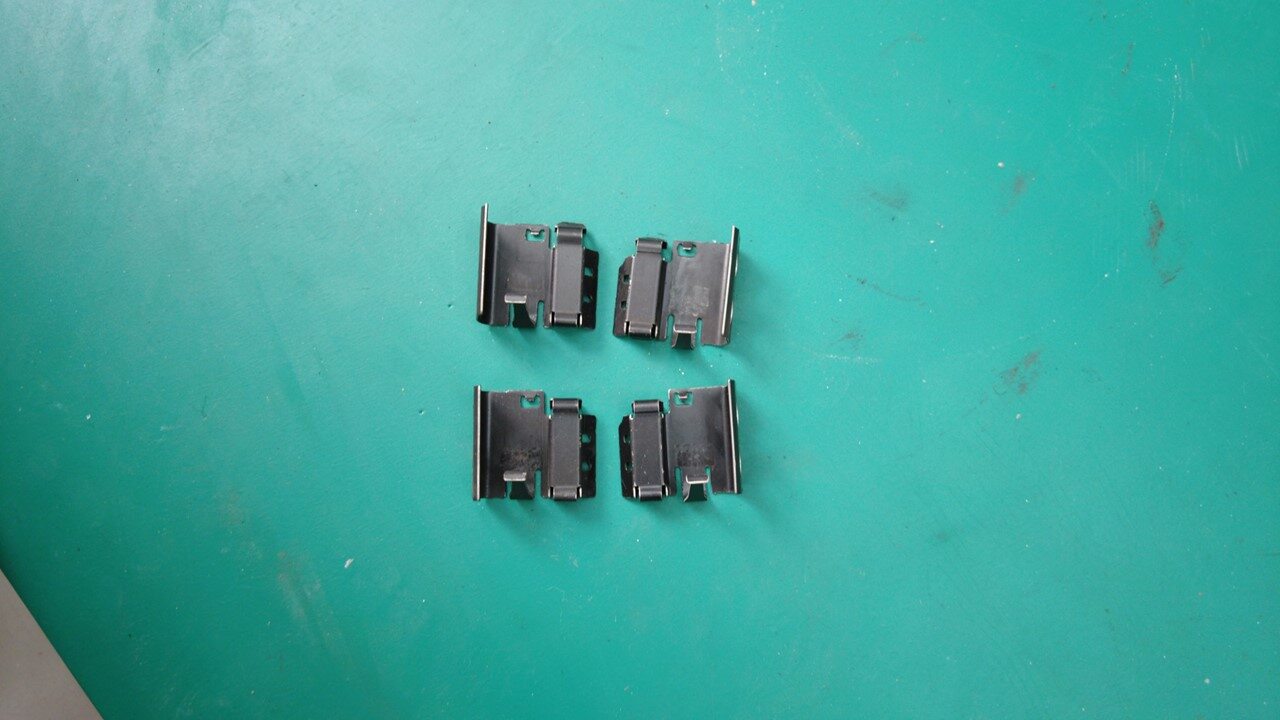

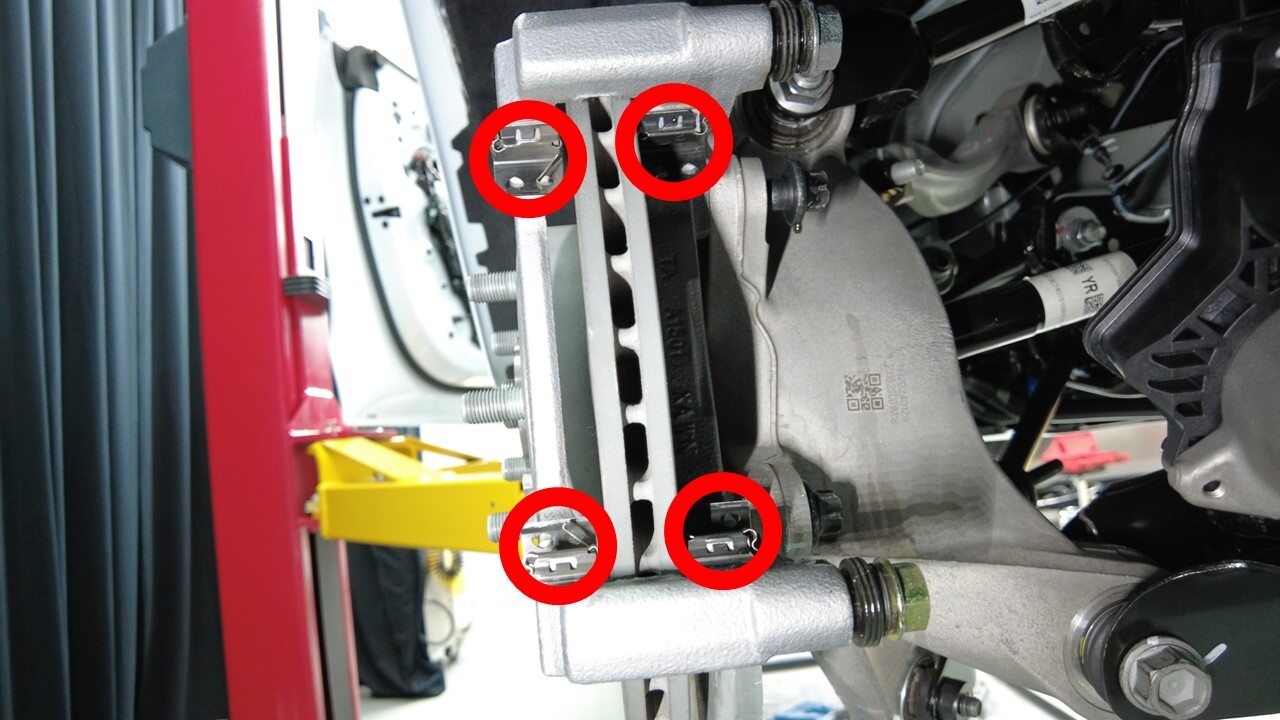

  12. 拆下 LH 后制动钳支架相接面夹子 (x4)。
  13. 使用肥皂水或制动器清洁剂清洁左后制动钳支架相接面卡子。
  14. 重复第8步至第13步,以拆下右后制动片。

安装

  1. 安装 LH 后制动钳支架相接面夹子 (x4)。
  2. 在左侧制动片导件接触点上均匀涂抹一层 Silaramic 润滑剂。

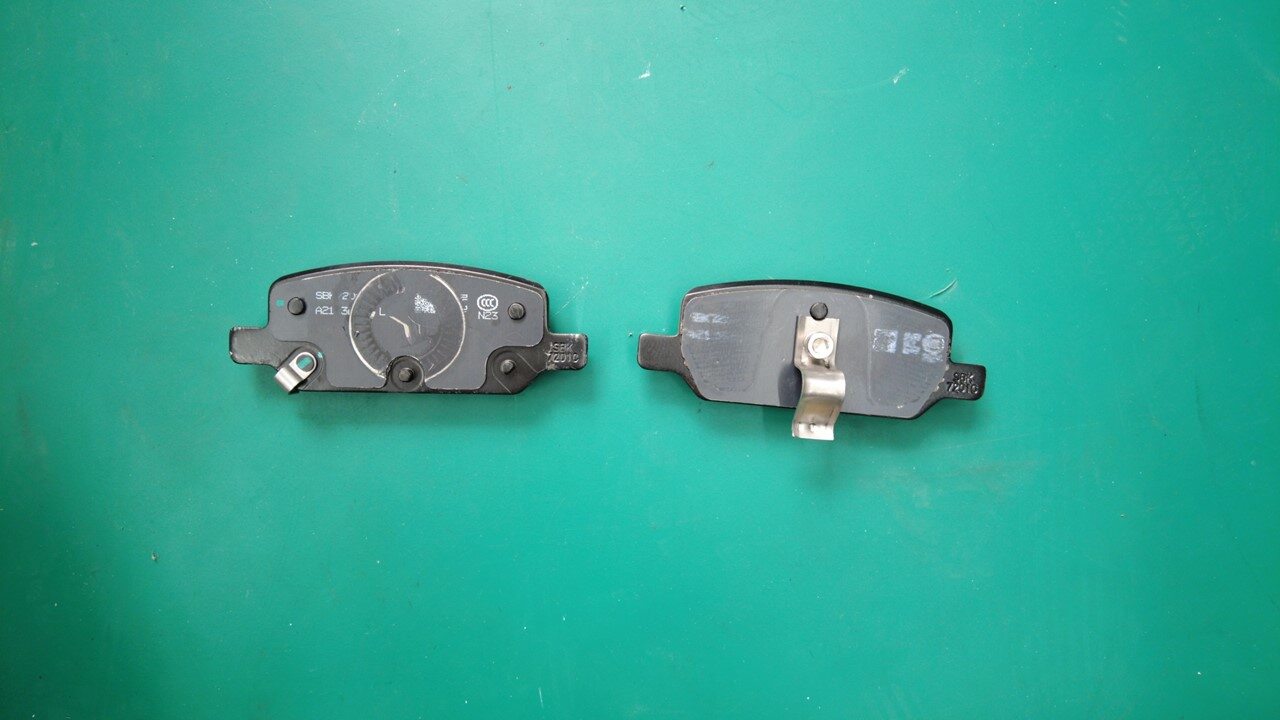

  3. 将左后制动片安装到左后制动钳支架上。
  4. 安装将左后制动钳固定到左后制动钳支架的螺栓(2 个)。
    26.5 Nm (19.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 14 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 17 毫米 12 角组合扳手
  5. 重复第1步至第4步,完成右侧相关操作。
  6. 将车辆降至适宜的作业高度,然后将举升机置于锁止位。
  7. 检查制动液储液罐并根据需要加满。
  8. 将吸收性材料从制动液储液罐区域下方取走。
  9. 将制动踏板踩下 3-5 次,使制动片与制动盘接触,直至感受到制动踏板稳定有力。
  10. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),然后点击Chassis > Brakes > EPB Service Mode,选择EPB Selection下拉列表中的Both,再选择Action Selection下拉列表中的Stop。点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    如需要,还可以在EPB Selection字段中选择Left/Right
  11. 退出“维护模式”。请参阅 维护模式
  12. 安装 LH 和 RH 后车轮。请参阅 轮毂总成(拆卸和安装)
  13. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
  14. 升起 LH 前车窗并关闭 LH 前车门。
  15. 将举升臂从车辆下方移走。
  16. 执行以下任一操作:
    • 如果执行本程序时未更换制动片,请执行道路测试,期间进行多次急刹,确保制动踏板触感及性能正常。
      Informational PurposesAn informational icon, calling your attention
      将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
    • 如果执行本程序时更换了制动片,请执行制动片磨合程序。请参阅制动片 - 磨合
      Informational PurposesAn informational icon, calling your attention
      将制动片磨合校正代码 33013000 作为一项单独的工项添加至“服务工单”中。
