挡风玻璃清洗器液面传感器 ((拆卸和更换))

校正代码 1750010202 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。

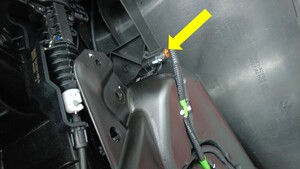

  2. 断开前摄像头清洗器软管。

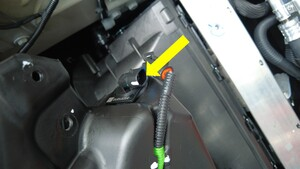

  3. 松开将前摄像头软管固定到清洗器储液罐的卡子。
  4. 拆下将清洗器储液罐固定到前端支架的螺栓（3 个），然后将储液罐置于一旁。
    注
    注意请勿使储液罐内清洗液溢出。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  5. 将空的容器放入前部储物区域。
    注
    确保容器干净无污染。
  6. 打开清洗器储液罐罐盖。
  7. 倒出清洗器储液罐内的清洗液。
    注
    注意请勿使清洗液溢出。
    注
    尽可能排尽储液罐内液体。
  8. 断开清洗器液位传感器连接器。

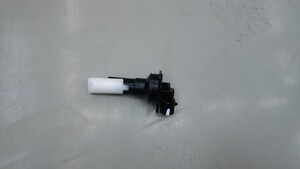

  9. 使用塑料饰板工具轻轻地将清洗器液位传感器从清洗器储液罐上拆下，然后将传感器从车辆上拆下。
  10. 检查清洗器液位传感器索环是否损坏，必要时进行更换。

安装

  1. 将清洗器液位传感器安装到清洗器储液罐上。
    注
    确保传感器外壳平直边缘朝上。
  2. 连接清洗器液位传感器连接器。
  3. 将清洗器储液罐移回原位，然后安装将清洗器储液罐固定到前端支架的螺栓（3 个）。
    4 Nm (2.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  4. 紧固将前摄像头软管固定到清洗器储液罐的卡子。
  5. 连接前摄像头清洗器软管。
  6. 向挡风玻璃清洗器储液罐中加注清洗液。
  7. 盖上清洗器储液罐罐盖。
  8. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  9. 验证挡风玻璃雨刮器和清洗器的运转情况。
