前车门 - 左 ((拆卸和安装))

校正代码 1010020101 FRT 0.42 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前车门 - 左 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前车门限位器固定到车身的螺栓
24 Nm (17.7 lbs-ft)
  • T40 梅花套筒
重复使用
将左前车门上下铰链固定到车门的螺母(2 个)
26 Nm (19.2 lbs-ft)
  • 13 毫米 12 角组合扳手
重复使用

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 拆下驾驶位脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))
  3. 拆下左侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  4. 断开低压电池电源。请参阅低压电源(断开和连接)
  5. 断开 J7 前车门连接器。

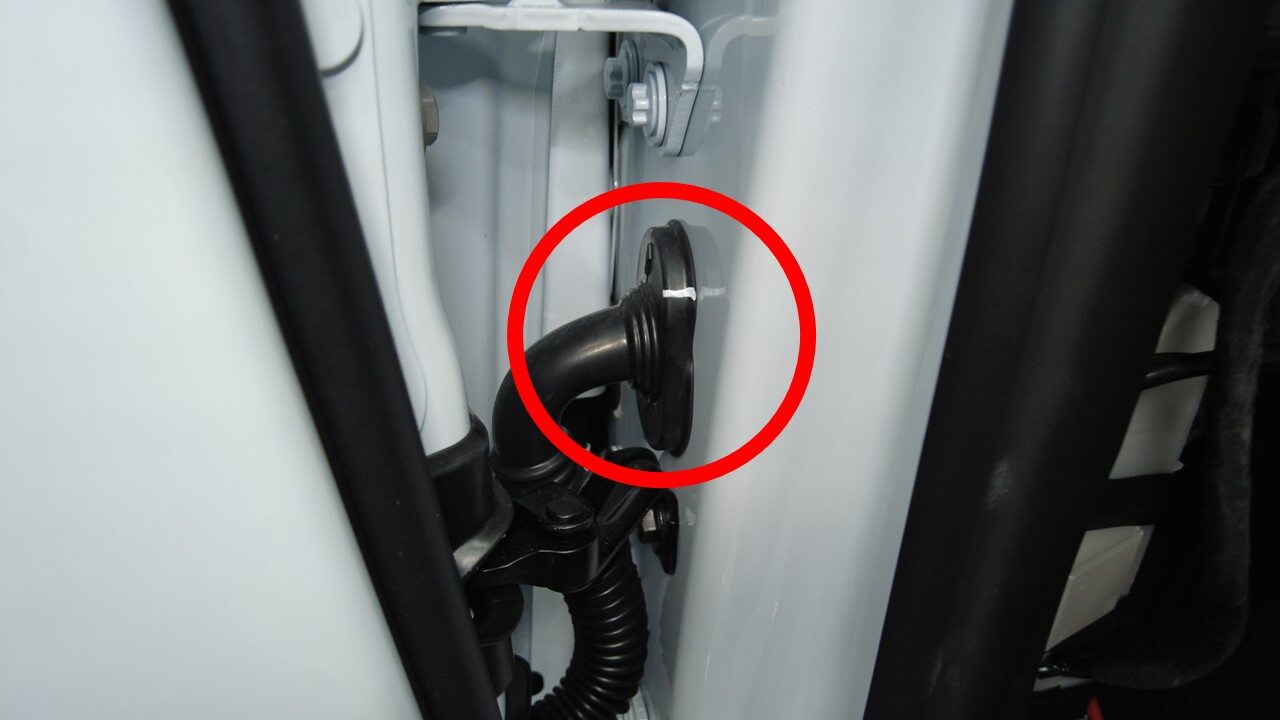

  6. 松开索环,然后将左前车门线束从 A 柱区域拆下。
    Informational PurposesAn informational icon, calling your attention

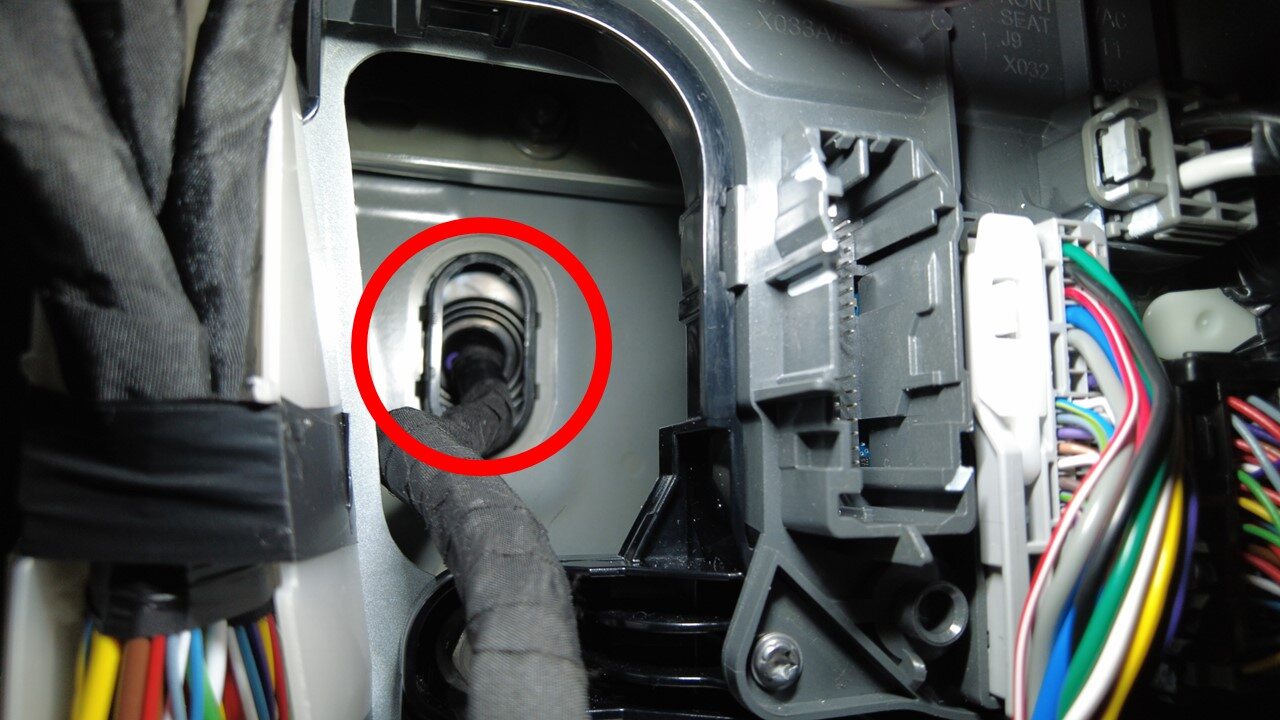

    推动线束穿过 A 柱区域隔板。
  7. 在左前翼子板区域粘贴胶带。
  8. 沿铰链粘贴胶带,以标明安装位置。
  9. 拆下将左前车门限位器固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花套筒
  10. 松开将左前车门上下铰链固定到车门的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米 12 角组合扳手
  11. 在协助下,将左前车门总成从车辆上抬起,然后将其放置在有垫层的作业表面。

安装

  1. 在协助下,将左前车门总成放置到车辆上,然后手动拧紧将左前车门上下铰链固定到车门的螺母(2 个)。
  2. 安装将左前车门限位器固定到车身的螺栓。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T40 梅花套筒
  3. 将左前车门线束穿过 A 柱外侧并安装索环。
    Informational PurposesAn informational icon, calling your attention
    安装前,请先确认密封条是否已沿黑色索环完全就位。
  4. 连接 J7 前车门连接器。
  5. 安装左侧 A 柱下饰板。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  6. 安装驾驶位脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))
  7. 连接低压电池电源。请参阅低压电源(断开和连接)
  8. 关闭左前车门。
  9. 关闭左前车门并检查间隙/齐平度。
    Informational PurposesAn informational icon, calling your attention
    必要时调整左前车门。请参阅 CVIS 了解当前规格。
  10. 打开左前车门。
  11. 紧固将左前车门上下铰链固定到车身的螺母(2 个)。
    26 Nm (19.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米 12 角组合扳手
  12. 揭下所有遮蔽胶带。
  13. 升起左前车窗,关闭左前车门。
