后驱动单元 - 后驱动单元总成 - 机油滤清器 - 3DU（拆卸和更换）

校正代码 4001020502 0.65 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 后驱动单元 - 后驱动单元总成 - 机油滤清器 - 3DU（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
机油泵螺栓（2 个）
5 Nm (3.7 lbs-ft) and 20 degrees
  • 外梅花套筒 Plus EP10
  • 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
 重复使用
后驱动单元加注塞
15 Nm (11.1 lbs-ft)
  • 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
  • 公制 8 毫米六角钻头
 更换

拆卸

  1. 断开低压电池电源。请参阅低压电源（断开和连接）。
  2. 拆下中间流线型护板。请参阅 流线型护板 - 中 ((拆卸和更换))
  3. 断开机油泵连接器。
  4. 将机油排放容器放置在车辆后部下方。

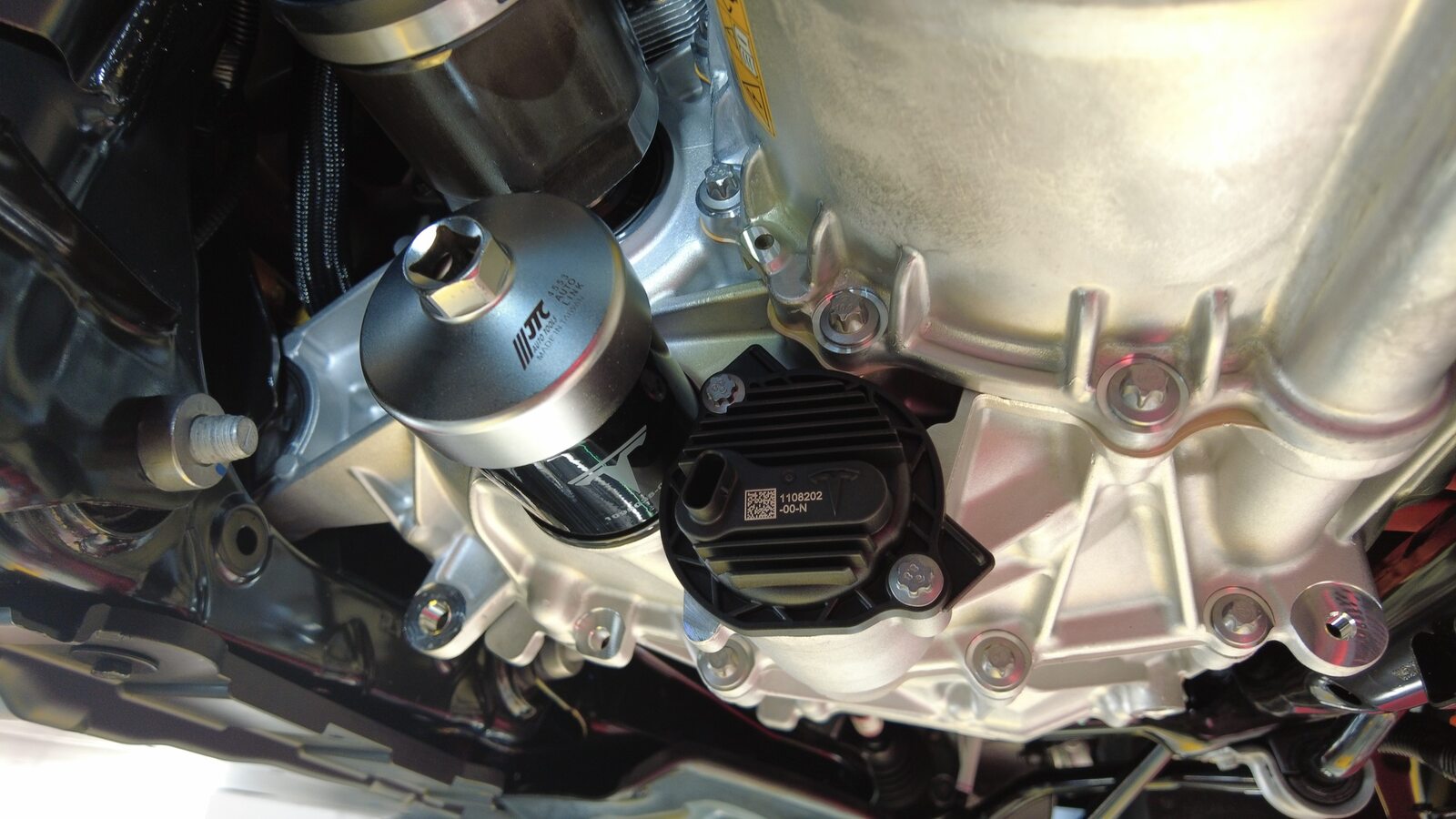

  5. 逆时针转动机油滤清器，将其从驱动单元上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    拆卸后弃用。

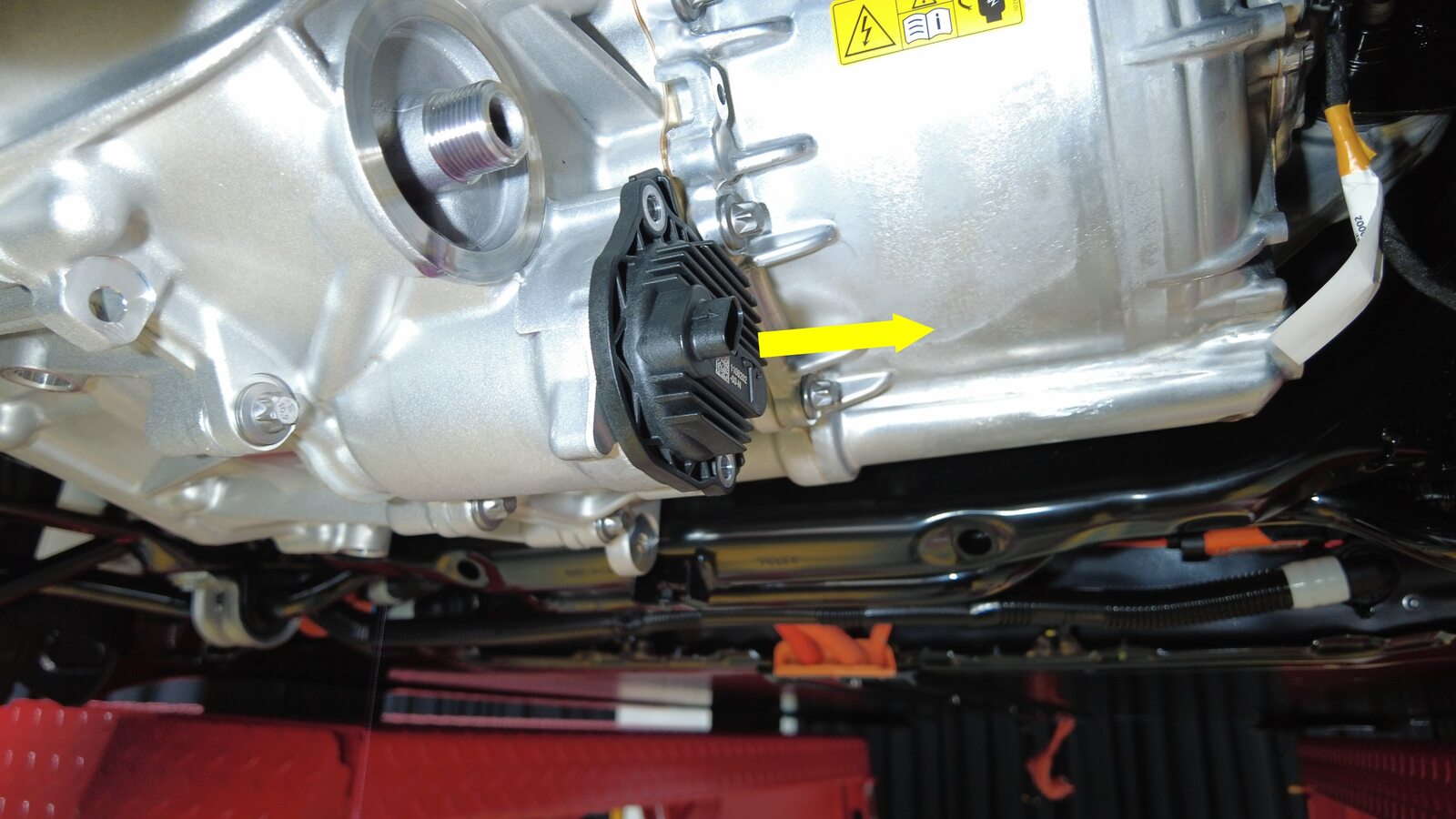

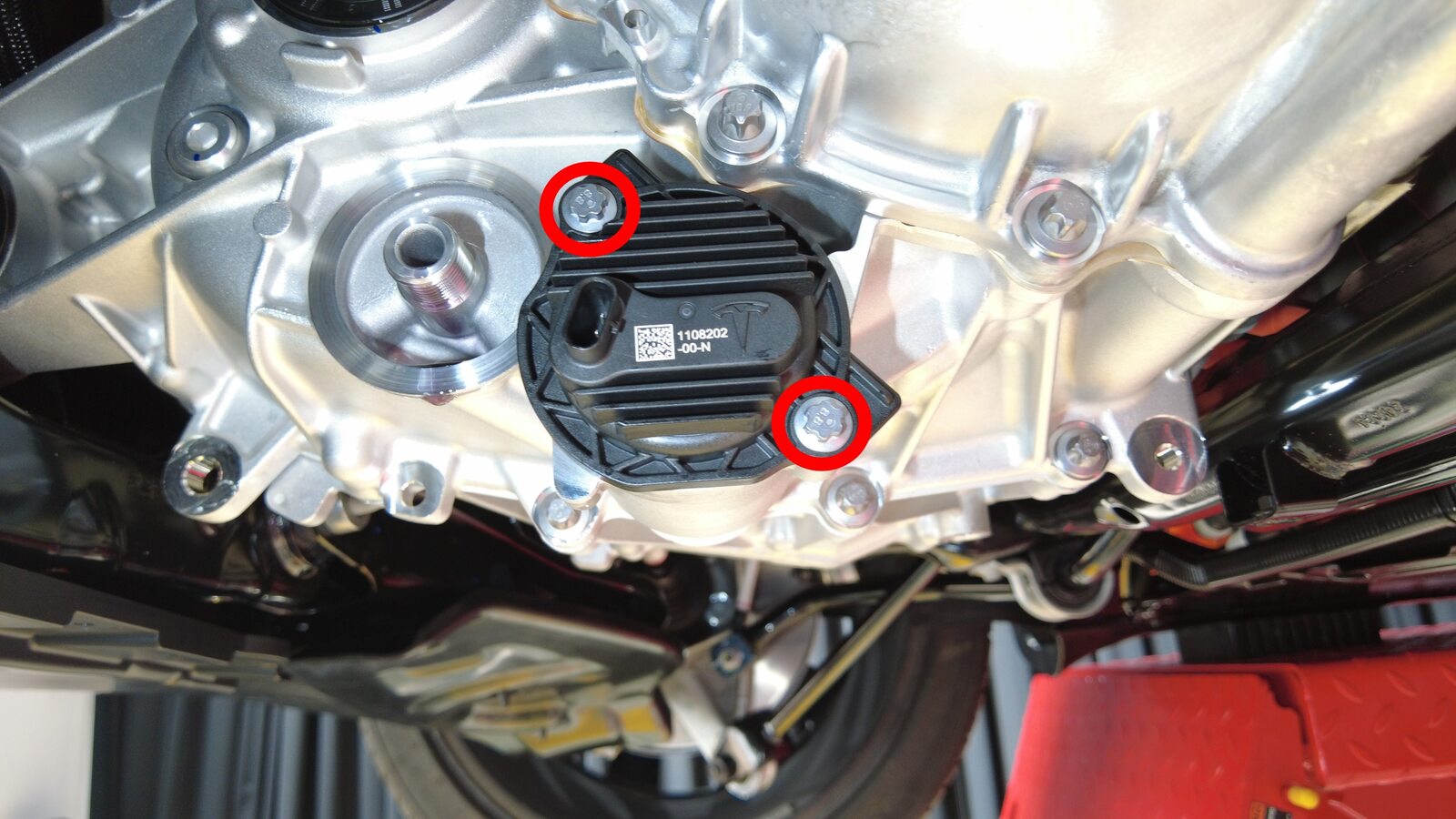

  6. 拆下机油泵上的紧固件。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 外梅花套筒 Plus EP10
    • 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮

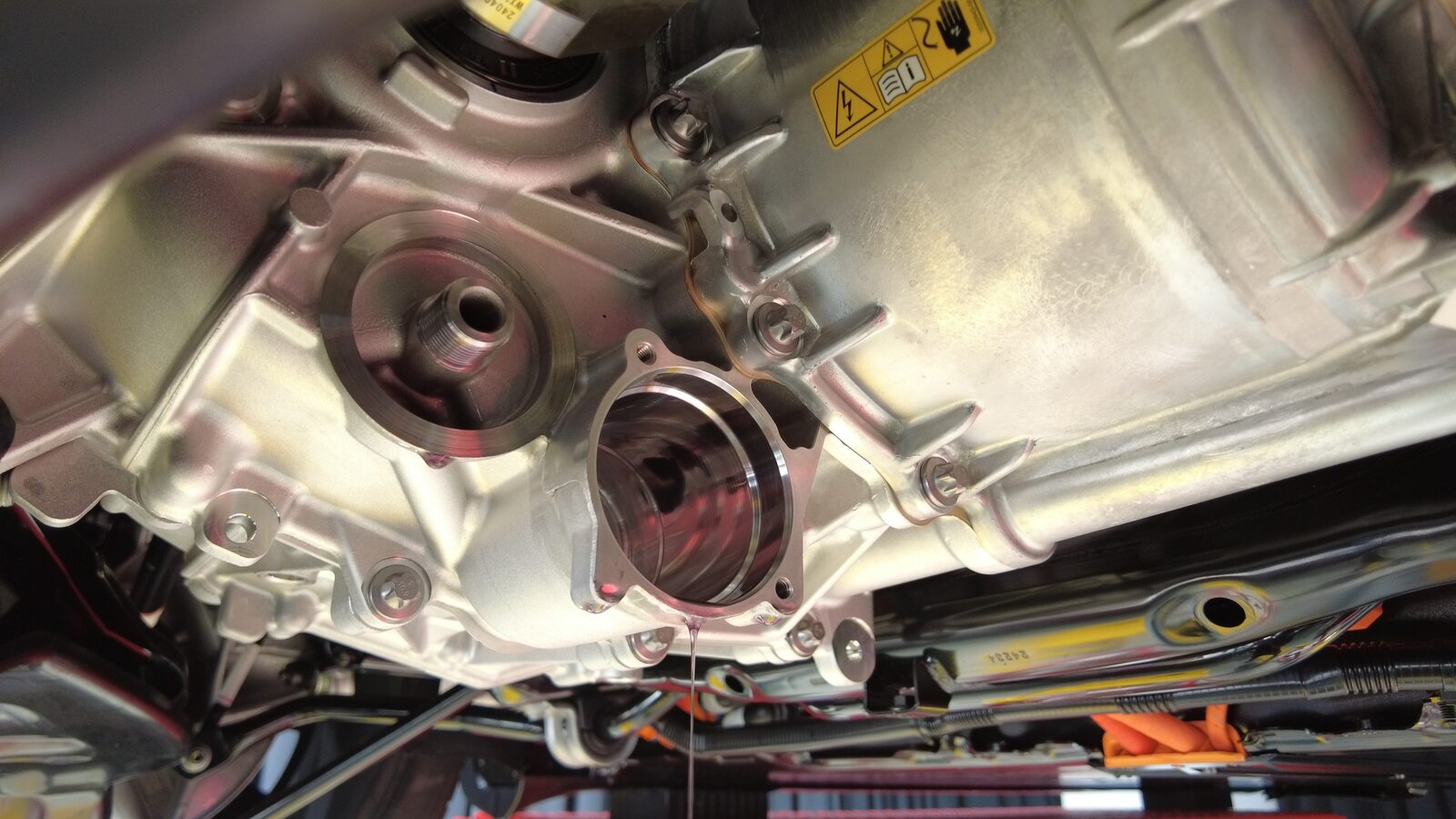

  7. 拆下机油泵总成，然后等待机油排尽。

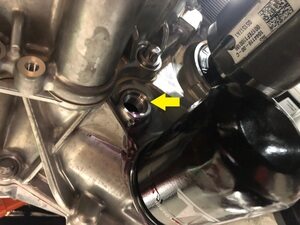

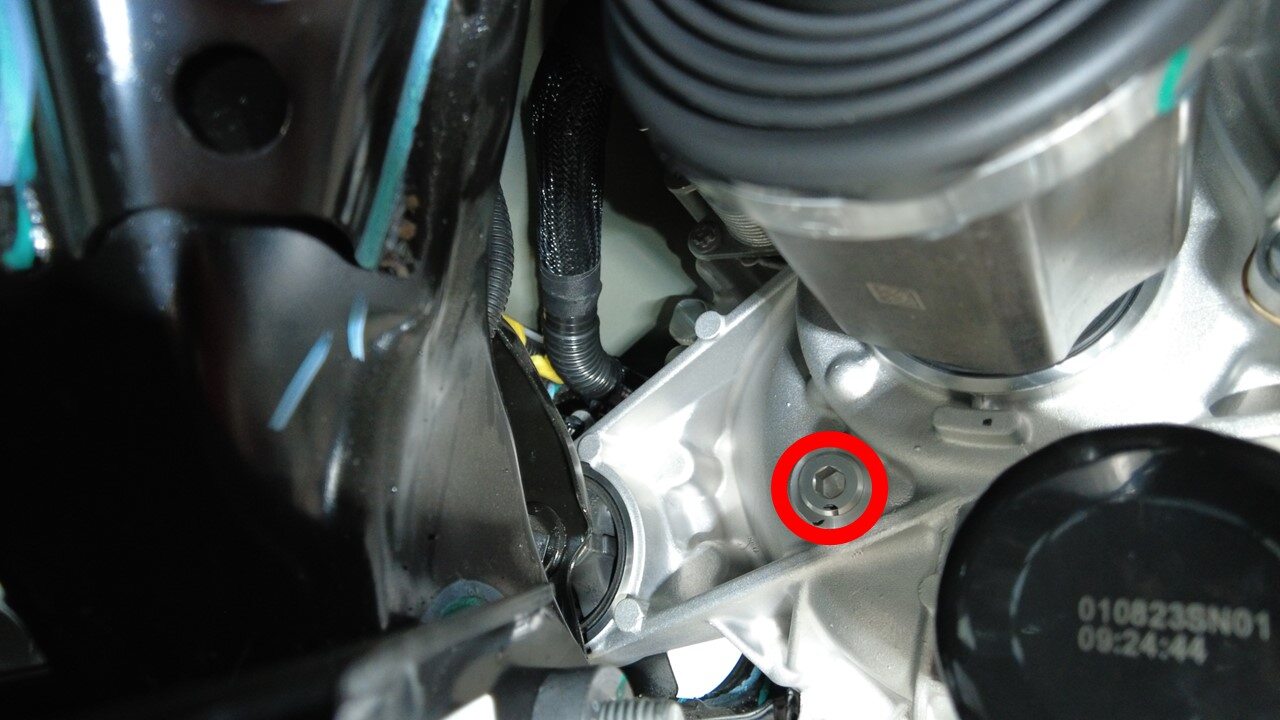

  8. 将加注塞从后驱动单元上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 公制 8 毫米六角钻头
  9. 等待 10 分钟，使机油自然流出，直至呈滴落状。

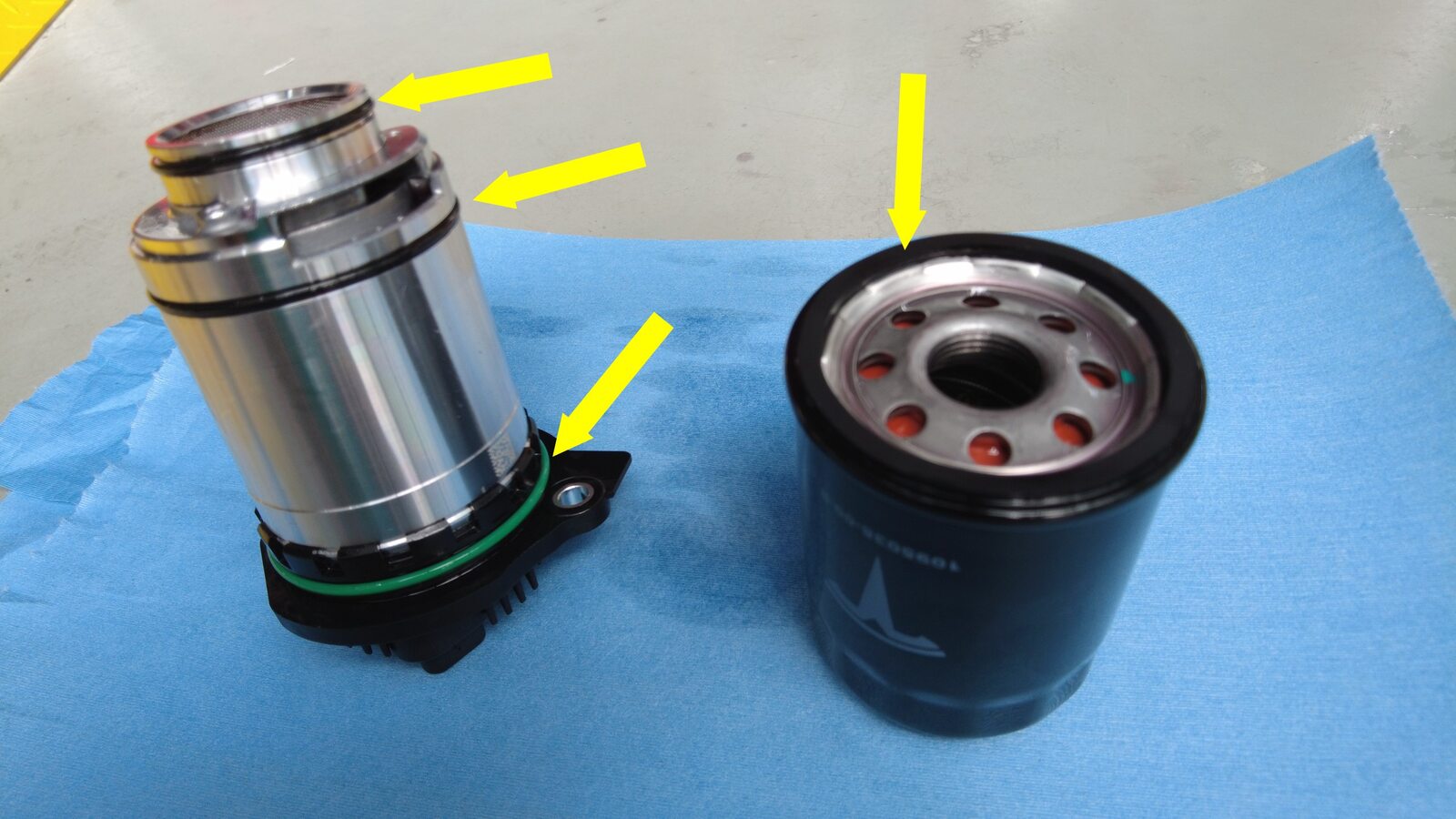

  10. 检查密封件和 O 型环。
    Informational PurposesAn informational icon, calling your attention
    注
    如有损坏，请更换机油泵上所有 O 型环；检查机油滤清器上的密封件，如有遗失，请检查是否还在外壳上并在安装前将其拆卸。

安装

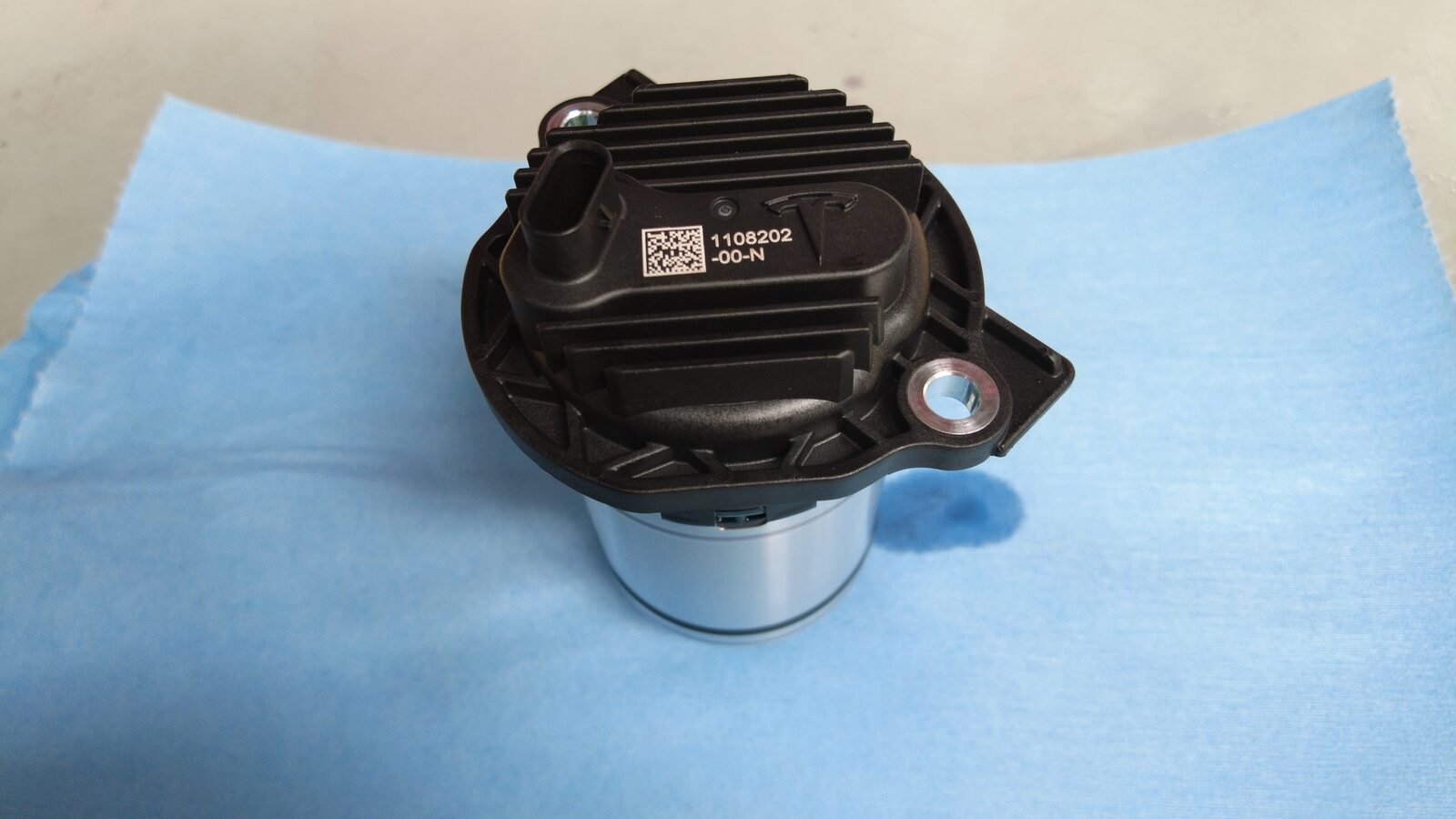

  1. 安装机油泵总成。
  2. 安装机油泵紧固件。
    5 Nm (3.7 lbs-ft) and 20 degrees
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 外梅花套筒 Plus EP10
    • 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮

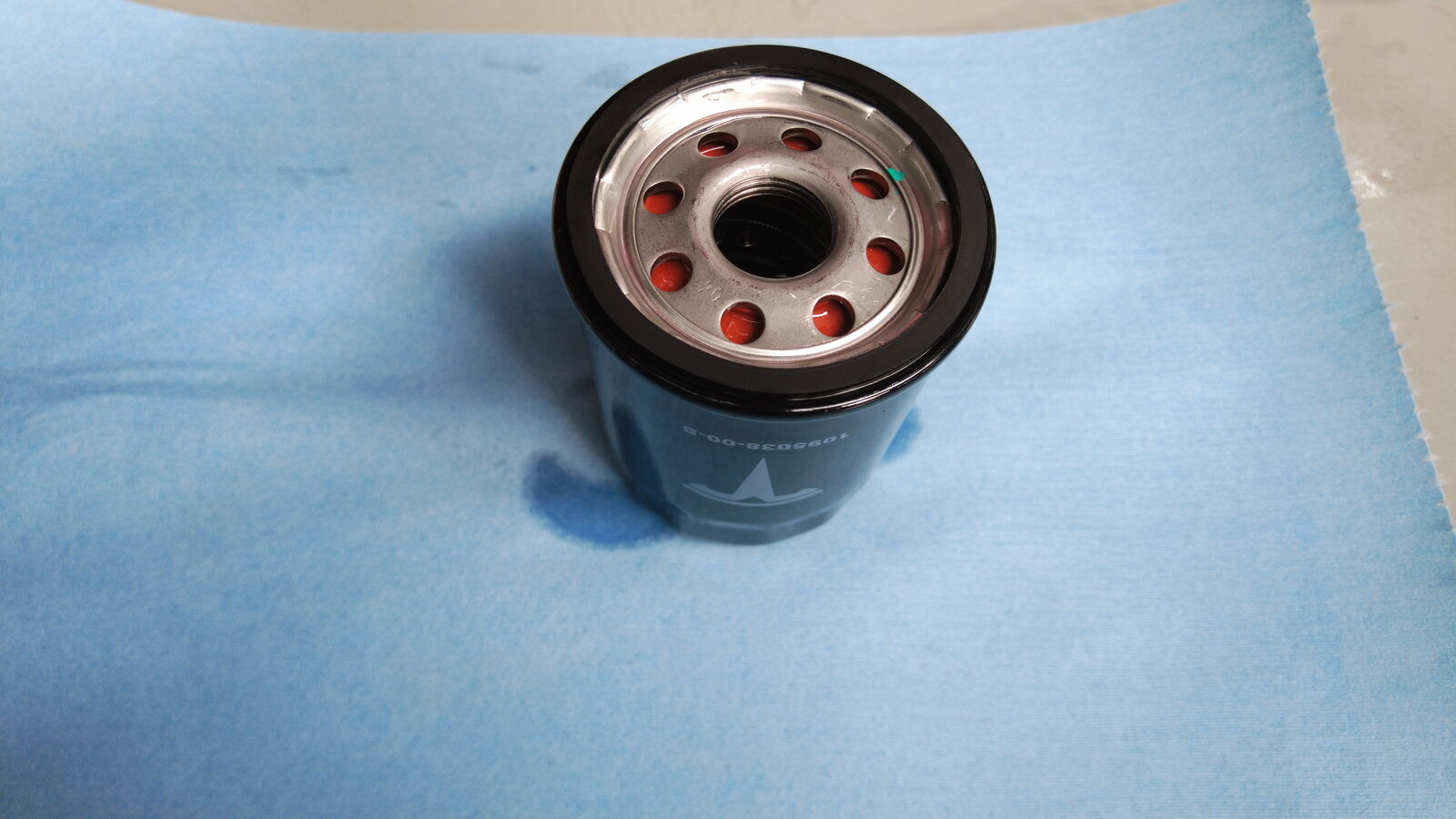

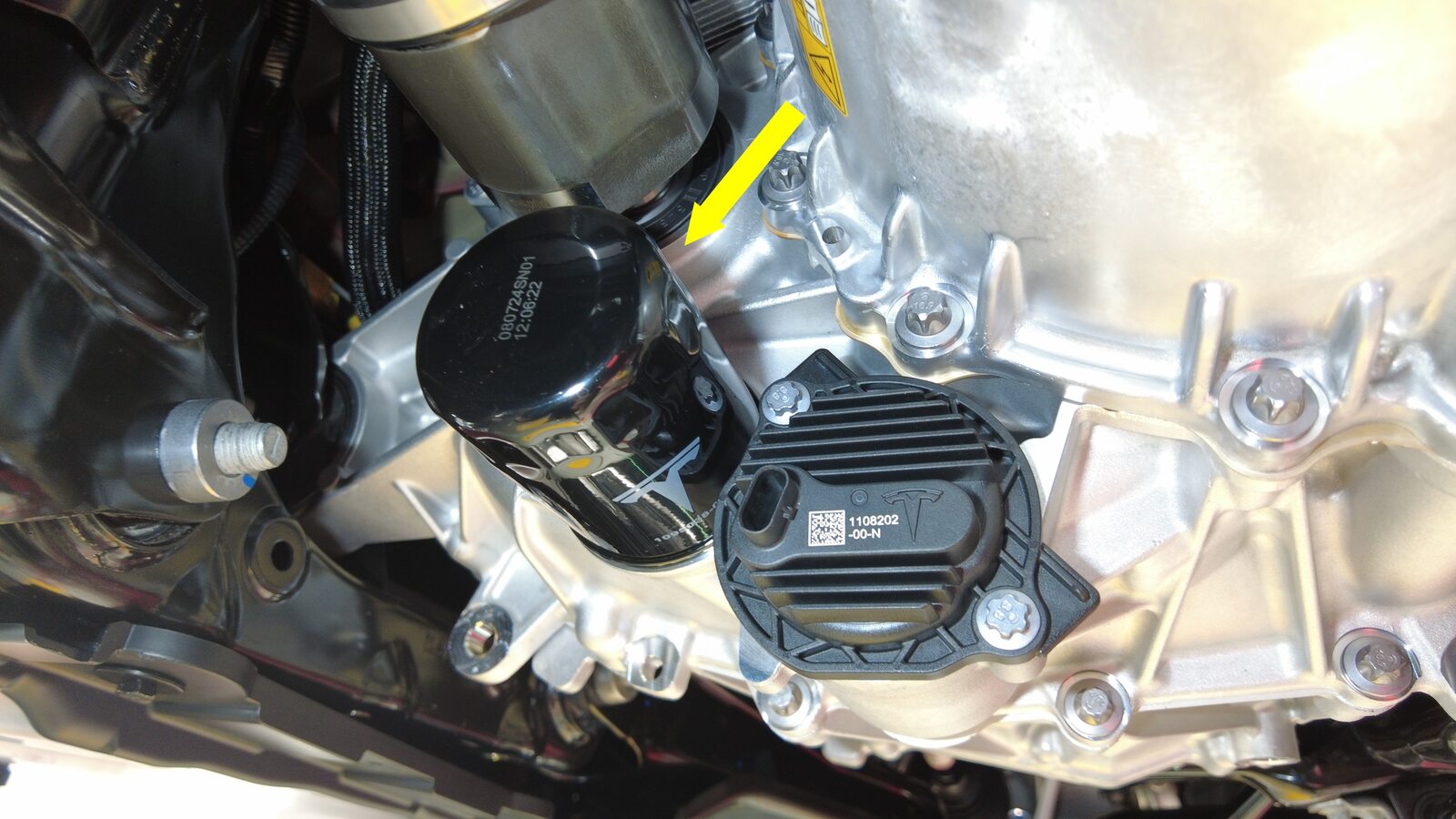

  3. 安装新的机油滤清器。
  4. 准备装有 KAF 1 的注油套件，向测量容器中加注 2300 毫升变速箱油。
  5. 将 12V 电源连接到机油泵。
  6. 安装输油泵。
    Informational PurposesAn informational icon, calling your attention
    注
    将输入和输出软管均切削至 26 英寸，将输出软管插入加注孔中，直至其完全就位，然后将软管向后拉 5 毫米。
  7. 将定量好的储液容器放置在排放篮中，将输入软管完全浸入容器，然后向泵内注满 KAF 1 油液。
  8. 在协助下，将 KAF 1 油液泵入后驱动单元。
    Informational PurposesAn informational icon, calling your attention
    注
    后驱动单元总成的最小重新加注量为 2.1 升。在不吸入空气的情况下，机油泵可利用加注容器中的多余变速箱油分配全部 2.1 升。确保分配完成后的剩余量小于 200 毫升。无需泵满 2.3 升。
    Informational PurposesAn informational icon, calling your attention
    注
    助手将使用 XP-10 跨接部件运行机油泵开关盒，并准备好后驱动单元加注塞，以备安装。
    Informational PurposesAn informational icon, calling your attention
    注
    切勿在无油的情况下运行机油泵。泵压储液容器 5 个冲程，同时启动机油泵开关盒，以便开启整个加注程序。继续运行机油泵开关盒，直到在下一步安装好排放塞。如果机油泵未运行且未安装排放塞，油液将在 10 秒内通过排放塞排净。

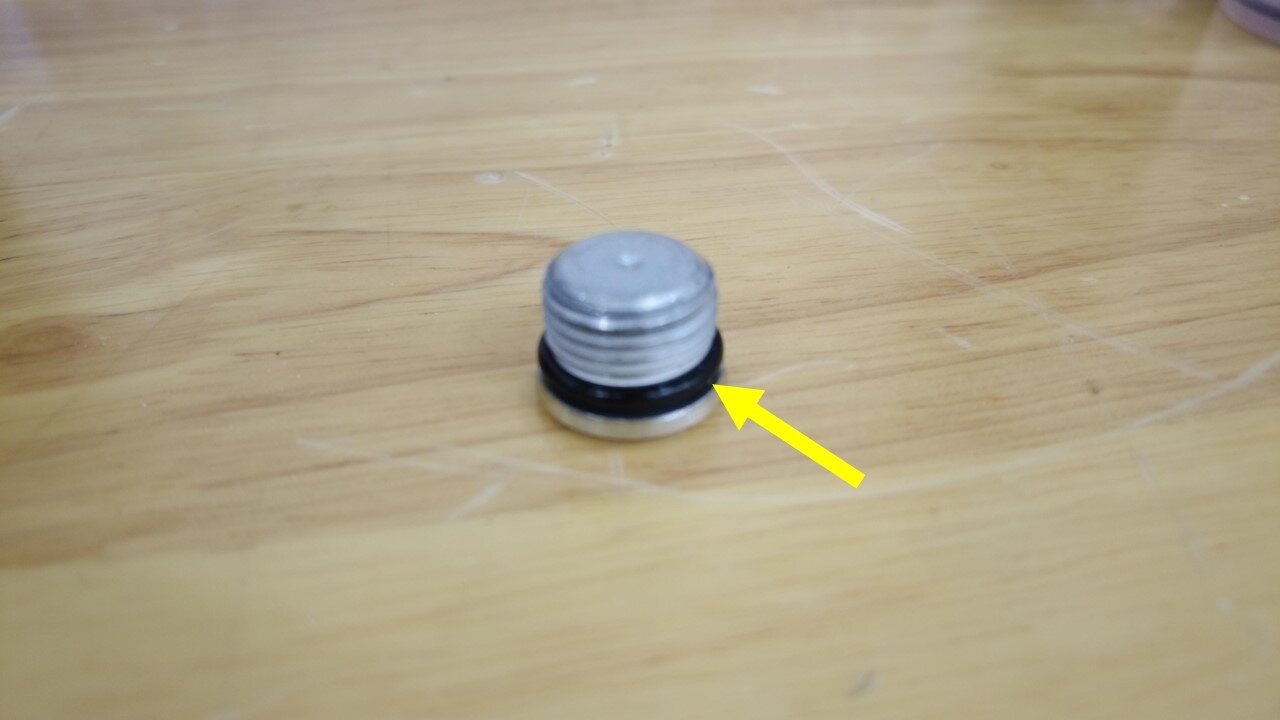

  9. 向后驱动单元中安装加注塞。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 公制 8 毫米六角钻头
  10. 将 12V 电源工具从机油泵上断开。

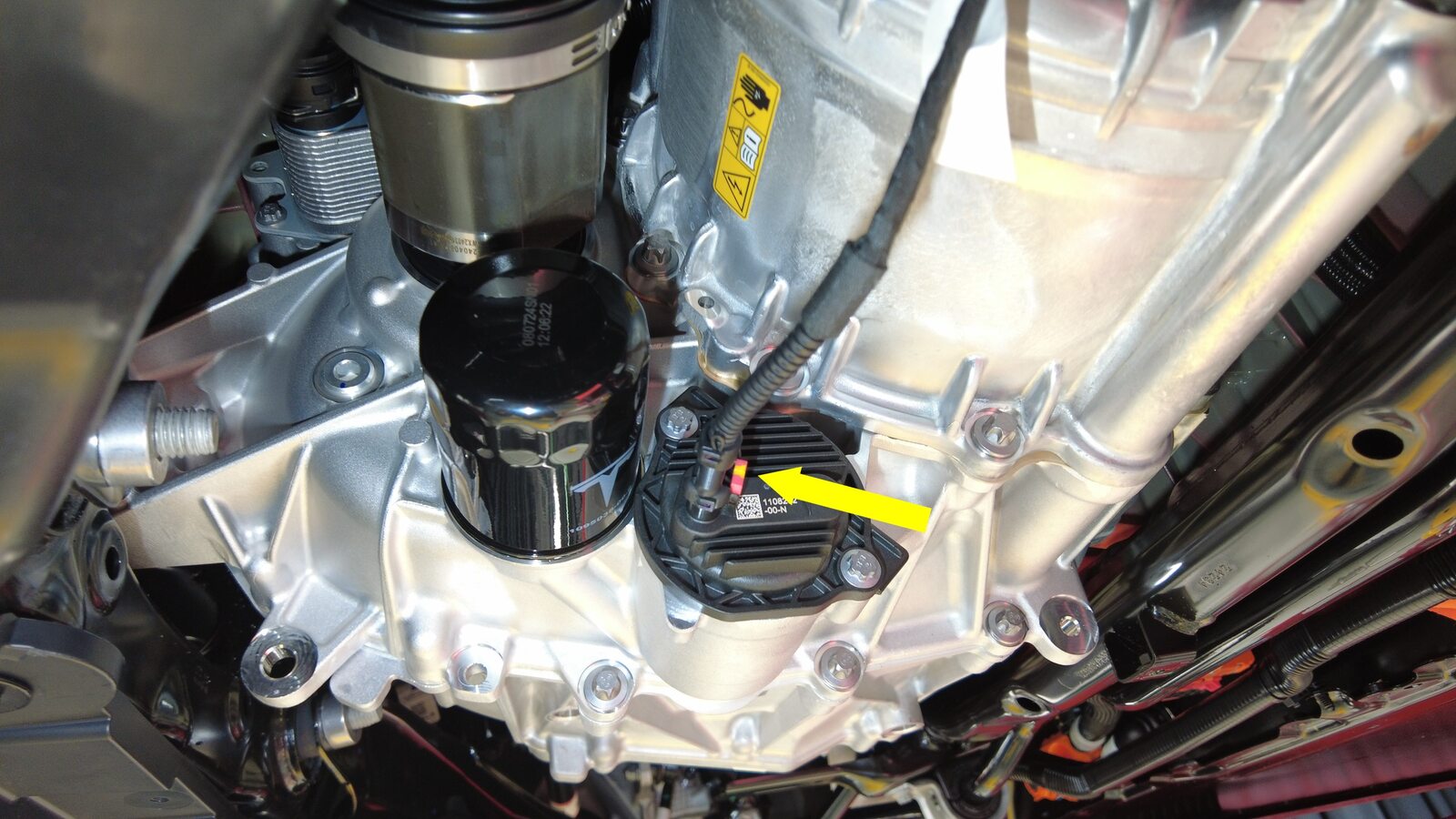

  11. 连接机油泵连接器。
  12. 在该区域喷洒制动器清洁剂，并用毛巾擦除残留油液。
  13. 取走驱动单元下方的机油排放容器。
  14. 安装中间流线型护板。请参阅 流线型护板 - 中 ((拆卸和更换))
  15. 连接低压电池电源。请参阅低压电源（断开和连接）。
  16. 启用“维护模式增强版”。请参阅维护模式增强版。
  17. 选择 "Actions"，搜索 "TEST-SELF_DIR_X_OIL-PUMP-PRESSURE"。
  18. 选择 "TEST-SELF_DIR_X_OIL-PUMP-PRESSURE"，点击 "Run"，然后等待例行程序完成。
  19. 退出“维护模式增强版”。请参阅维护模式增强版。
  20. 升起左前车窗，关闭左前车门。
  21. 将车辆驶离举升机。
