Door Latch - Rear - LH ((拆卸和更换))

校正代码 1133070102 FRT 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-06-17: 添加了“安装时请勿挤压闩锁和车身之间的线束”的注意事项。

扭矩规格

表 1. 扭矩规格Door Latch - Rear - LH ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后车门闩锁固定到左后车门后部的螺栓(3 个)
10 Nm (7.4 lbs-ft)
  • T25 梅花套筒
重复使用

拆卸

  1. 拆下左后车门封闭板总成。请参阅 Window Regulator Closeout - Rear Door - LH ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需将左后车门压力传感器、车窗电机和车窗升降器从车门封闭板总成上拆下。

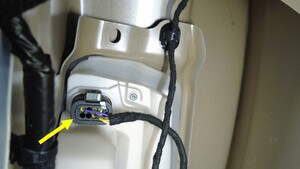

  2. 断开 LH 后车门电气线束与 LH 后车门闩锁连接器之间的连接。

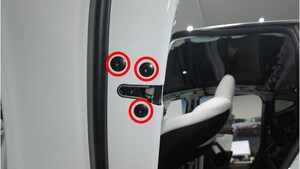

  3. 拆下将左后车门闩锁固定到左后车门后部的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • T25 梅花套筒

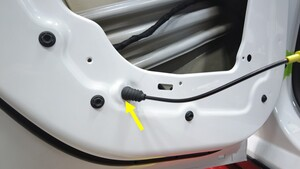

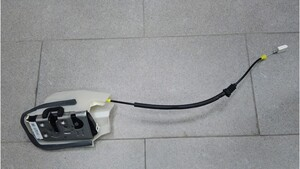

  4. 将闩锁线缆索环压入车门,将线缆穿过开口,同时将闩锁从车门上拆下。

安装

  1. 将闩锁线缆穿过开口,然后安装索环。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    注意请勿挤压闩锁和车身之间的线束。
  2. 安装将左后车门闩锁固定到左后车门后部的螺栓(3 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • T25 梅花套筒
  3. 将左后车门电气线束连接到左后车门闩锁连接器。
  4. 安装左后车门封闭板总成。请参阅 Window Regulator Closeout - Rear Door - LH ((拆卸和更换))
