大灯(全球版)- 左 ((拆卸和安装))

校正代码 1740020101 FRT 1.02 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: 大灯(全球版)- 左 ((拆卸和安装)) and
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x3) that attach the LH headlight to the body
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 断开低压电池电源。请参阅低压电源(断开和连接)
  2. 拆下前饰板总成。请参阅前保险杠饰板 ((拆卸和安装))

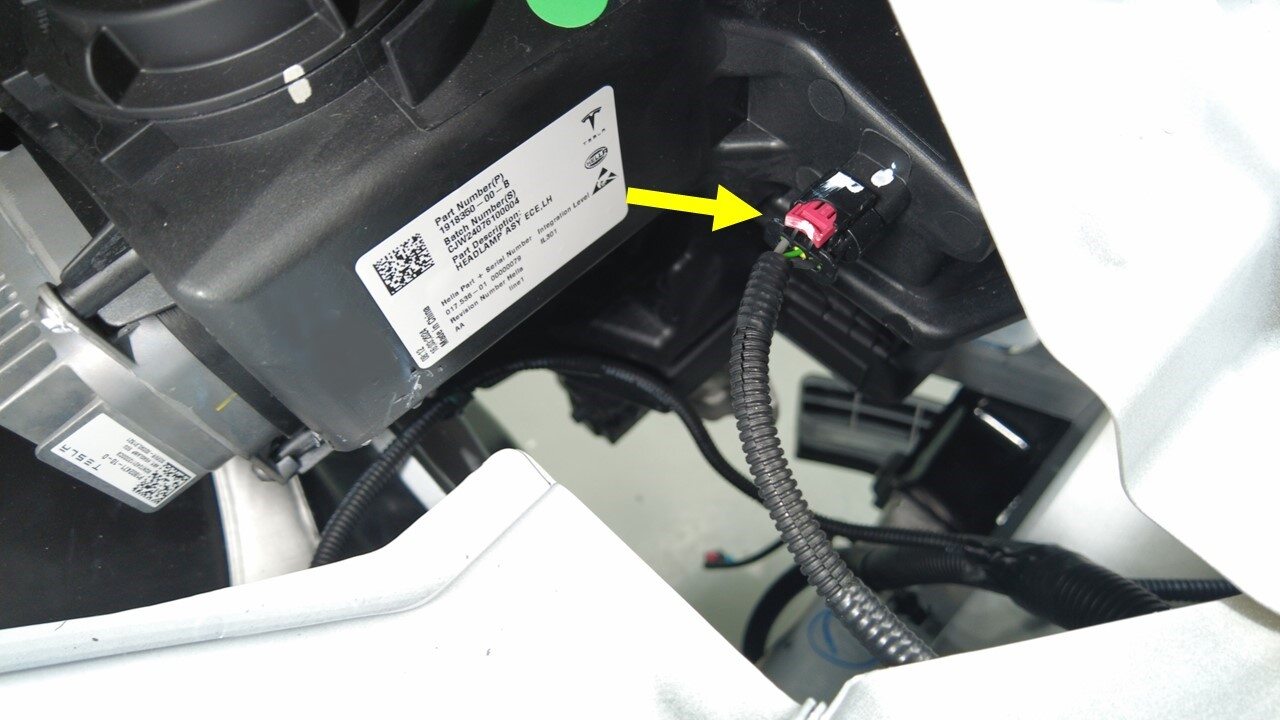

  3. 断开左侧前照灯上的电气连接器。
    Informational PurposesAn informational icon, calling your attention
    将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

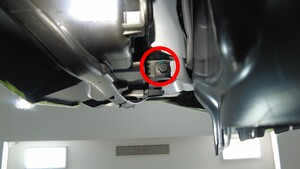

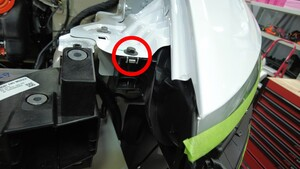

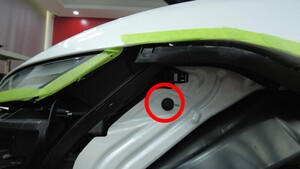

  4. 拆下将左侧前照灯固定到车身的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

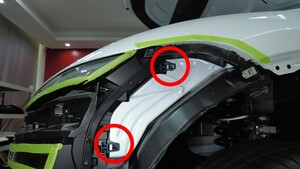

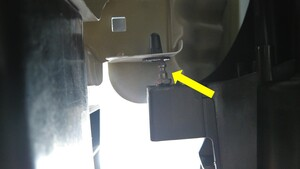

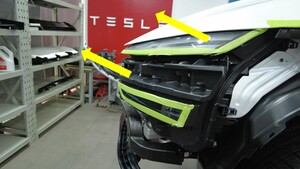

  5. 小心地将左侧前照灯从车辆上拉离,以松开定位螺柱,然后松开将前照灯固定到车身的卡子(2 个)。

安装

  1. 将左侧前照灯定位螺柱与车辆上的凹槽对齐,然后安装将前照灯固定到车身的卡子(2 个)。
  2. 安装将左侧前照灯固定到车身的螺栓(3 个)。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  3. 连接左侧前照灯电气连接器。
  4. 安装前饰板总成。请参阅前保险杠饰板 ((拆卸和安装))
  5. 连接低压电池。请参阅低压电源(断开和连接)
