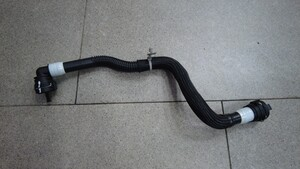

散热器出口 ((拆卸和更换))
校正代码
1830020902
FRT
0.75
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个） |  46.5 Nm (34.3 lbs-ft) |
|
重复使用 |
拆卸
- 举升并支撑车辆。请参阅举升车辆 - 双支撑架。
- 解锁车辆网关。请参阅网关（解锁）。
- 在触摸屏上，点击，然后选择Run以启动例行程序。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
- 断开低压电池。请参阅低压电源（断开和连接）。
- 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
- 拆下驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))。
-
松开将转向机线束固定到前备箱储物单元加固支架的夹子（3 个）。
-
拆下将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个），然后向前滑动支架，将其从车辆上拆下。
TIp推荐使用以下工具：
- 外梅花套筒 Plus EP14
-
拆下前裙板。请参阅前底板 - 前饰板裙板（拆卸和更换）。
注无需将行人警示扬声器从裙板上拆下。
- 完全降下车辆。
- 在车辆前部下方放置一个液体收集器。
-
松开弹簧夹，将散热器出口软管从散热器上断开，然后堵住软管和散热器。
-
松开弹簧夹，将散热器出口软管从超级歧管上断开，然后堵住软管和超级歧管。
-

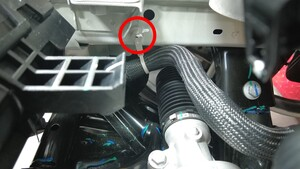

松开将散热器出口软管固定到车辆的卡子。
-
将散热器出口软管从车辆上拆下。
安装
-
将散热器出口软管放置在车辆上，然后紧固将散热器出口软管固定到线束支架的卡子。
-
取下超级歧管和散热器出口软管上的塞子，立即将散热器出口软管与超级歧管相连，然后紧固卡子。
注对接头执行推拉推测试，确保接头牢固。
-
取下散热器和散热器出口软管上的塞子，立即将散热器出口软管与散热器相连，然后紧固卡子。
注对接头执行推拉推测试，确保接头牢固。
-
拆下冷却液罐罐盖，然后加注冷却液至适当液位。
注确保冷却液液位处于 "Max" 线处。注如果冷却液流失量超过 1 升，则需要重新进行真空重新加注。
- 取走放置在车辆前部下方的液体收集器。
- 连接低压电池。请参阅低压电源（断开和连接）。
- 解锁车辆网关。请参阅网关（解锁）。
-
在触摸屏上执行以下步骤。
- 安装前裙板。请参阅前底板 - 前饰板裙板（拆卸和更换）。
-
将前备箱储物单元加固支架放置到冷却风扇上，然后安装将前备箱储物单元加固支架固定到冷却风扇的螺栓（2 个）。46.5 Nm (34.3 lbs-ft)TIp推荐使用以下工具：
- 外梅花套筒 Plus EP14
-
安装将转向机线束固定到前备箱储物单元加固支架的夹子（3 个）。
- 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
-
检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
注确保冷却液液位处于 "Max" 线处。注如果冷却液流失量超过 1 升，则需要重新进行真空重新加注。
- 退出“维护模式”。请参阅维护模式。
- 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))。
- 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))。
- 将车辆从举升机上移走。
