外饰板 - B 柱 - 左侧 ((拆卸和更换))
校正代码
1220010102
FRT
0.18
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-07-20: 更新了右侧操作例行程序。
- 2026-05-20: 更新了摄像头例行程序。
注
更换 B 柱饰板时需同时更换以下部件：
- LH B 柱饰板 - 更换 左侧视 DAS 摄像头、外部 NFC 卡片钥匙读卡器和左侧蓝牙端点。
- RH B 柱饰板 - 更换 右侧视 DAS 摄像头和右侧蓝牙端点。
拆卸
警告
只要摄像头从其原位移动过（例如更换摄像头或挡风玻璃），就必须通过车辆触摸屏清除摄像头校准数据：操作如下：Controls > Service > Camera Calibration > Clear Calibration。
- 打开左侧车门，降下左侧车窗。
-
将左后主密封条从 B 柱区域部分松开，以便接触左侧 B 柱饰板。
-
揭下 B 柱饰板下方的双面胶。
-
松开将 B 柱饰板上部固定到 B 柱的饰板夹。
注将卡子撬具插入 B 柱摄像头下方 7.5 厘米处。注确保卡子撬具位于 B 柱饰板密封条下方。
-
松开将 B 柱饰板下部固定到 B 柱的饰板夹。
注将卡子撬具插入 B 柱饰板底部上方 6 厘米处。注确保卡子撬具位于 B 柱饰板密封条下方。
-
轻轻向下滑动 B 柱饰板，将总成从车身上松开，然后松开将 B 柱饰板密封条固定到车身的卡子。
警告夹子粘在密封条上，如果用撬具撬密封夹，密封条便会被扯掉。警告请勿将饰板过度拉离车辆，因为此时饰板与电气连接器仍处于连接状态。
-
将摄像头连接器和 NFC 连接器从 B 柱饰板上断开，然后将饰板从车辆上拆下。
警告注意请勿损坏连接器。
-
使用异丙醇 (IPA) 湿巾清除左侧 B 柱表面的所有残留粘合剂，然后等待风干 1 分钟。
更换
-
将摄像头连接器和 NFC 连接器连接到 B 柱饰板，然后将 B 柱饰板放置在车辆上。
-

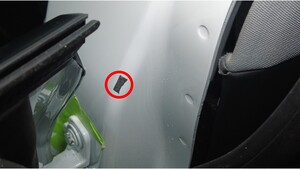

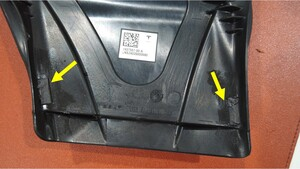

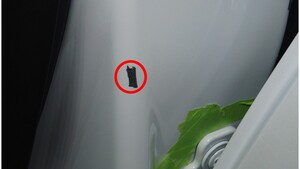

轻轻向上滑动饰板，以接合将 B 柱饰板固定到车辆的锁片，然后安装卡子（2 个）。
-
安装将 B 柱饰板密封条固定到车辆的卡子。
-
揭下双面胶上的保护膜，按压双面胶以紧固左侧 B 柱饰板。
- 将左后主密封条安装到 B 柱区域。
- 启用“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关（解锁）。
-
重新安装车辆软件。请参阅 软件重新安装 - 触摸屏。
在对右侧进行操作时，请跳过此步骤。
-
在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，选择
Camera Selection
下拉列表中的BPillars
，点击Run，然后等待例行程序完成。 -
在触摸屏上，点击维护模式下的“扳手”（位于触摸屏 UI 界面底部），点击，选择下拉列表中的
B_PILLAR_LEFT
，点击Run，然后等待例行程序完成。注在下拉列表中选择右侧B_PILLAR_RIGHT
。 -
长按 UI 界面上的
Exit Service Mode
按钮以退出“维护模式增强版”。 -
告知客户，现在需要手动驾驶，以使摄像头进行自校准。
注根据道路类型和路况，自校准可在手动驾驶 100 英里（160 公里）里程内完成。自校准完成前，如果尝试启用 Autopilot 自动辅助驾驶功能，将显示“当前无法使用 Autopilot 自动辅助驾驶功能：正在校准摄像头，必须进行手动驾驶”。
-
确认 B 柱饰板上所有卡片钥匙均可按设计运行。
警告将手机或 NFC 卡片放置在无线充电器上可能会导致卡片损坏。
- 升起左侧车窗，关闭左侧车门。
