充电端口绝缘保护盖 - CCS 2 ((拆卸和更换))

校正代码 4401010602 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试仪
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
确保高压绝缘手套未过期。
  • 北美:高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。如果手套未在测试日期后的 12 个月内使用,则在使用前必须再次进行测试。
  • 欧洲:等级为 0 (1000V) 的高压绝缘手套无有效期,只要通过使用前评估和定期检查即可使用。
  • 亚太地区:遵循高压绝缘手套制造商提供的失效日期,并且:
    • 仅限中国大陆:依照 GB/T 17622,每 6 个月对手套进行一次测试。

拆卸

  1. 打开左侧车门,降下左侧车窗。
  2. 折叠第二排左侧座椅靠背。
  3. 执行充电接口电压检查。请参阅充电接口电压检查
  4. 拆下左侧 Rucket 支架。请参阅后备箱侧面 Rucket 模块支架 - 左 ((拆卸和更换))

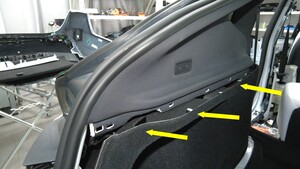

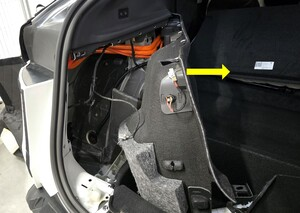

  5. 部分松开将后备箱左侧饰板固定到车身的卡子和定位销,断开电气连接器,以接触充电接口安全盖。
  6. 戴上护目镜、高压 (HV) 绝缘手套和皮革手套保护罩。

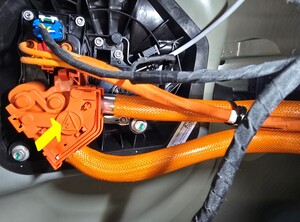

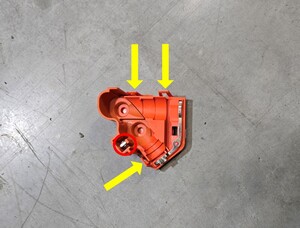

  7. 松开将充电接口安全盖固定到充电接口总成的锁片(3 个)和卡子,然后拆下安全盖。
    Informational PurposesAn informational icon, calling your attention
    请勿用力过猛。

安装

  1. 安装将充电接口安全盖固定到充电接口总成的锁片(3 个)和卡子。
    Informational PurposesAn informational icon, calling your attention
    用力推动以使安全锁锁止到位。
  2. 脱下高压绝缘手套。

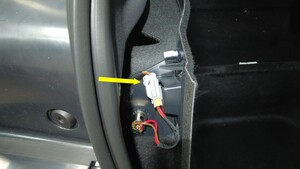

  3. 连接电气连接器,然后安装将后备箱左侧饰板固定到车身的卡子和定位销。
  4. 安装左侧 Rucket 支架。请参阅后备箱侧面 Rucket 模块支架 - 左 ((拆卸和更换))
  5. 连接低压电源。请参阅低压电源(断开和连接)
  6. 立起第二排左侧座椅靠背。
  7. 升起左侧车窗,关闭左侧车门。
