车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))

校正代码 1150010502 FRT 0.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格车窗升降器闭合件 - 前车门 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前车门封闭板固定到车门的螺栓(11 个)
4.5 Nm (3.3 lbs-ft)
  • 8 毫米套筒
重复使用
将升降器轨道紧固件固定到车辆的螺栓(2 个)
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
重复使用
将车窗升降器固定到封闭板的螺钉(4 个)
3.5 Nm (2.6 lbs-ft)
  • T25 梅花套筒
重复使用

拆卸

  1. 拆下左前车门玻璃。请参阅车窗升降玻璃 - 前门 - 左 ((拆卸和更换))
  2. 断开低压电源。请参阅低压电源(断开和连接)
  3. 拆下左前车门压力传感器。请参阅 车门压力传感器 ((拆卸和更换))
  4. 拆下左前车窗升降器电机。请参阅车窗升降器 - 前车门 - LH(拆卸和安装)
  5. 拆下左前车门扬声器。请参阅扬声器 - 前车门(拆卸和更换)
  6. 断开左前后视镜上的电气连接器。

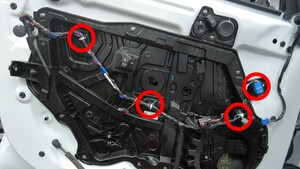

  7. 松开将电气线束固定到左前车门封闭板的夹子(4 个)并将其置于一旁。
  8. 拆下覆盖升降器滑轨紧固件的塞子(2 个)。

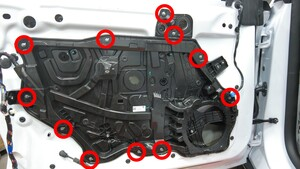

  9. 拆下将左前车门封闭板固定到车门的螺栓(11 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 8 毫米套筒

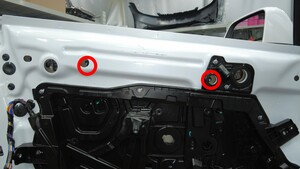

  10. 拆下将升降器滑轨紧固件固定到车辆的螺栓(2 个),然后将封闭板总成从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    向下滑出封闭板。
    Informational PurposesAn informational icon, calling your attention

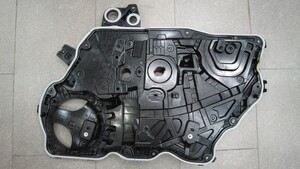

    将车窗升降器与封闭板作为一个整体拆下。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒

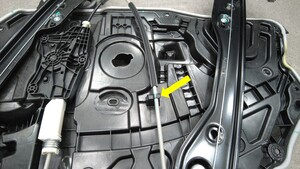

  11. 拆下将车窗升降器固定到封闭板的螺钉(4 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T25 梅花套筒

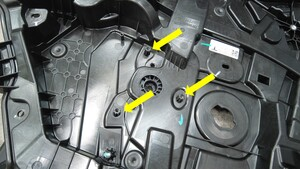

  12. 松开将车窗升降器固定到封闭板上的挂钩和固定销(3 个),然后将升降器从面板上拆下。

安装

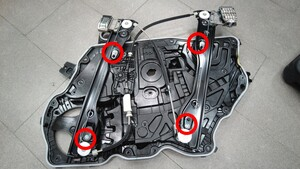

  1. 安装固定销(3 个),然后安装将车窗升降器固定到封闭板的螺钉(4 个)。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • T25 梅花套筒

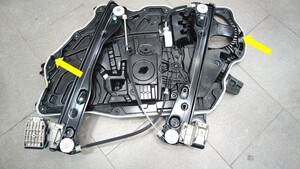

  2. 安装将车窗升降器固定到封闭板的挂钩。
  3. 将左前车门封闭板总成放置在车门上,然后安装将升降器滑轨紧固件固定到车辆的螺栓(2 个)。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    向内向上滑动封闭板。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
  4. 安装将左前车门封闭板固定到车门的螺栓(11 个)。
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 8 毫米套筒

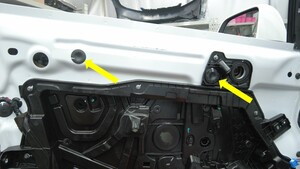

  5. 安装覆盖升降器滑轨紧固件的塞子(2 个)。
  6. 安装将电气线束固定到左前车门封闭板的夹子(4 个)。

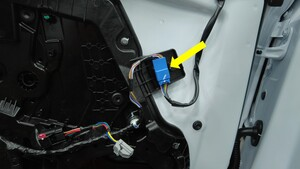

  7. 连接左前后视镜上的电气连接器。
  8. 安装左前车门扬声器。请参阅扬声器 - 前车门(拆卸和更换)
  9. 安装左前车窗升降器电机。请参阅车窗升降器 - 前车门 - LH(拆卸和安装)
  10. 安装左前车门压力传感器。请参阅车门压力传感器 ((拆卸和更换))
  11. 连接低压电源。请参阅低压电源(断开和连接)
  12. 安装左前车门玻璃。请参阅车窗升降玻璃 - 前门 - 左 ((拆卸和更换))
