绝缘盖 - 下部 - 快充 ((拆卸和更换))

校正代码 1630012002 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 将正极直流链路母排从快充触点开关上拆下。请参阅母排 - 快充接触器到直流母排 - 正极 ((拆卸和更换))

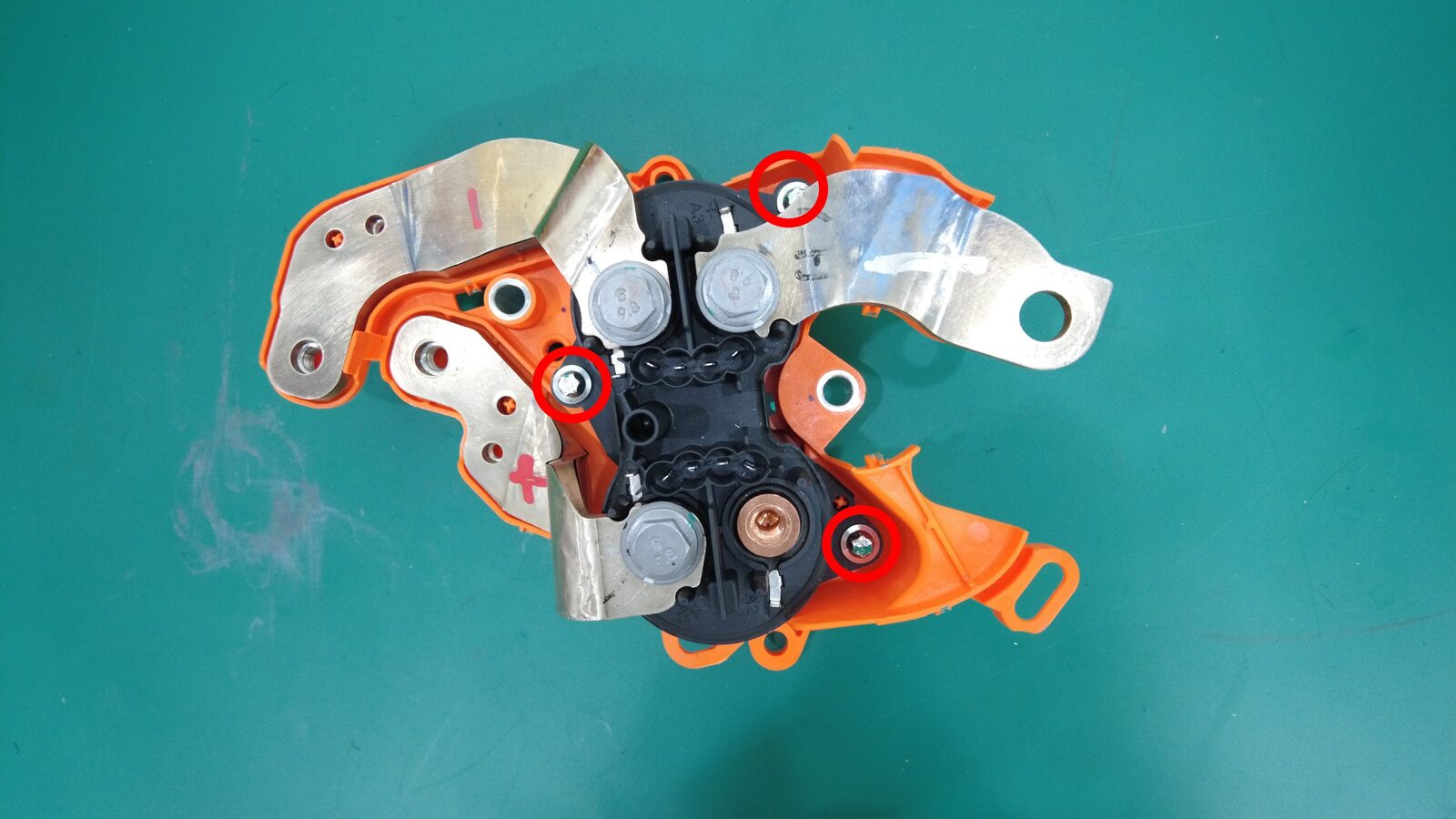

  2. 拆下将快充绝缘体下部固定到快充触点开关的螺栓(3 个),然后将绝缘体从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 已绝缘 棘轮/扭矩扳手
    • E8 外梅花套筒

安装

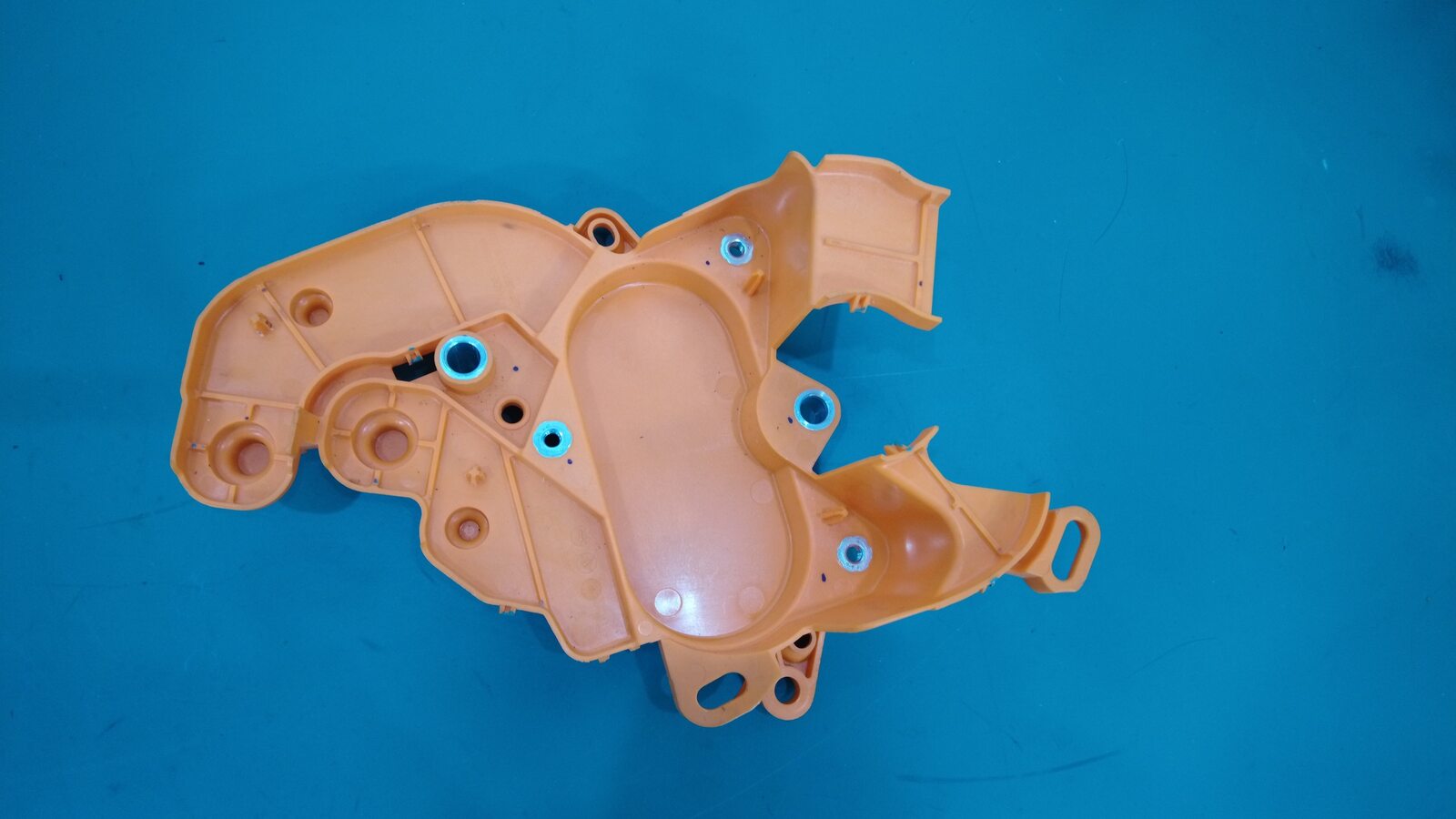

  1. 安装将快充绝缘体下部固定到快充触点开关的螺栓(3 个)。
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention

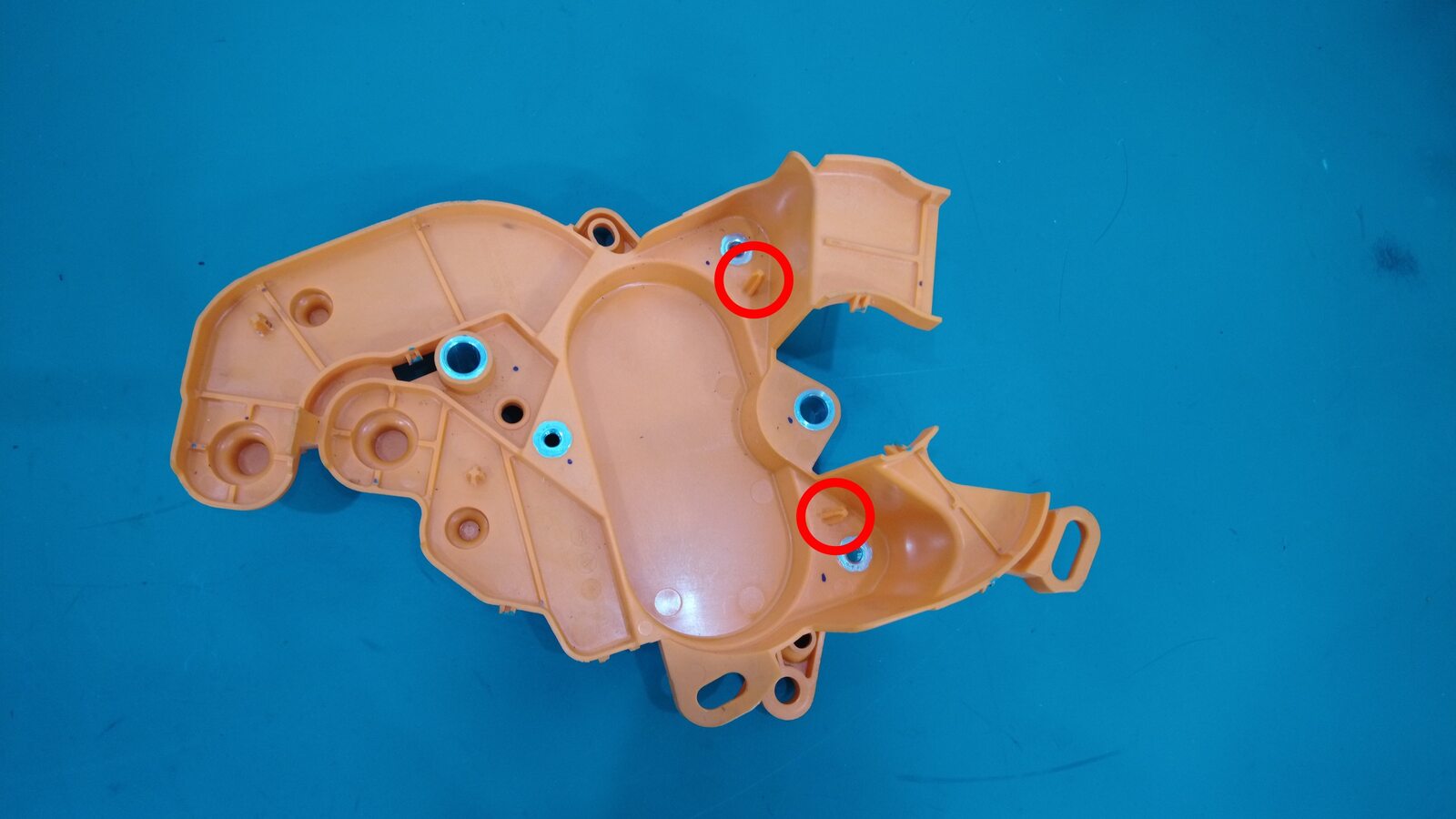

    对齐导销。紧固螺栓后进行标记。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 已绝缘 棘轮/扭矩扳手
    • E8 外梅花套筒
  2. 将正极直流链路母排安装到快充触点开关上。请参阅母排 - 快充接触器到直流母排 - 正极 ((拆卸和更换))
