维修套件 - 冷却液罐 - 热泵 ((拆卸和更换))

校正代码 1840010902 FRT 0.75 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却液软管塞套件
  • 1065131-00-A 电池冷却液排放套件

扭矩规格

表 1. 扭矩规格维修套件 - 冷却液罐 - 热泵 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将冷却液罐后部固定到超级歧管的螺钉
5 Nm (3.7 lbs-ft)
  • T25 梅花套筒
重复使用
将冷却液罐前部固定到超级歧管的螺钉
5 Nm (3.7 lbs-ft)
  • T25 梅花套筒
重复使用

拆卸

  1. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)

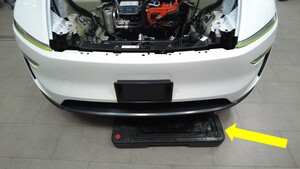

  2. 在车辆前部下方放置一个液体收集器。
  3. 解锁车辆网关。请参阅网关(解锁)
  4. 在触摸屏上,点击Service Mode > Thermal > Coolant System > Coolant Fill/Drain,然后选择Run以启动 "Start Thermal Fluid Fill/Drain" 例行程序。
  5. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  6. 断开低压电池。请参阅低压电源(断开和连接)
  7. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  8. 拆下低压电池。请参阅16 V 锂离子电池 ((拆卸和安装))
  9. 拆下新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))

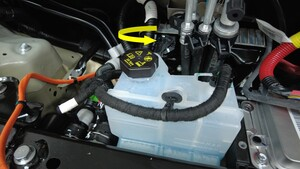

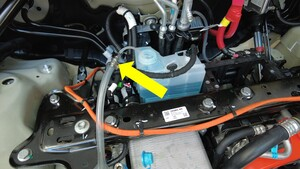

  10. 拆下冷却液罐罐盖。

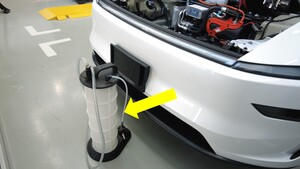

  11. 在车辆前部附近放置一个排液器,并将排液器设置到“排空”模式。
  12. 将排空软管放置在冷却液罐左前角,以便排出尽可能多的冷却液。

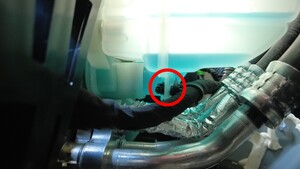

  13. 松开锁片,然后断开冷却液罐液位传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

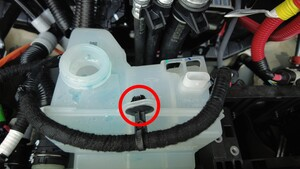

  14. 松开将电气线束固定到冷却液罐顶部的夹子。

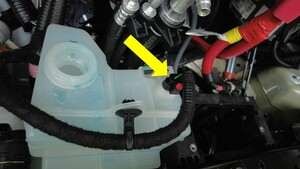

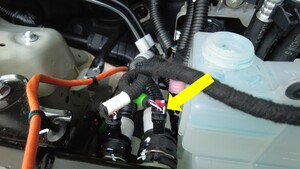

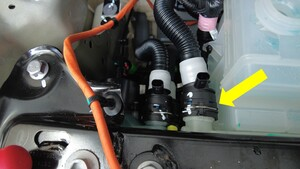

  15. 在冷却液罐附近,断开冷却器至电池软管传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

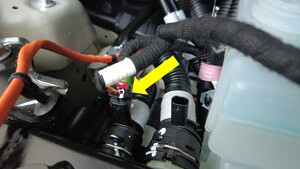

  16. 在冷却液罐附近,断开动力总成供给软管传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

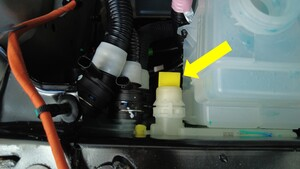

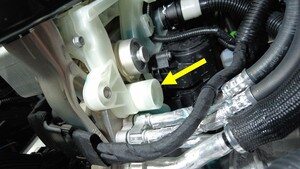

  17. 松开弹簧夹,然后将冷却器至电池软管从超级歧管上拆下。
    Informational PurposesAn informational icon, calling your attention
    在软管两端安装塞子,以防止冷却液流失。如果冷却液流失量超过 1 升,则需要进行真空加注。
  18. 松开将电气线束固定到冷却液罐右侧的夹子。

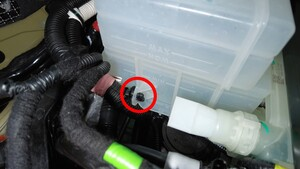

  19. 松开将电气线束固定到冷却液罐左侧下部的夹子。

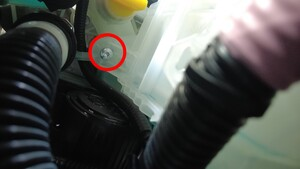

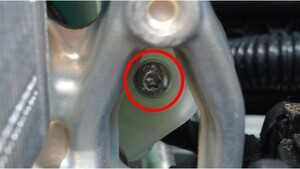

  20. 拆下将冷却液罐后部固定到超级歧管的螺钉。
    Informational PurposesAn informational icon, calling your attention
    使用磁性工具可以防止螺栓掉落或丢失,以便拆卸和安装螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
  21. 拆下将冷却液罐前部固定到超级歧管的螺钉。
    Informational PurposesAn informational icon, calling your attention
    使用磁性工具可以防止螺栓掉落或丢失,以便拆卸和安装螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
  22. 将冷却液罐向车尾方向移动,然后向上旋转,将其从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention

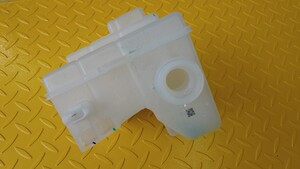

    确保 O 型环与冷却液罐一同拆卸。

安装

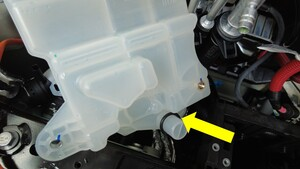

  1. 检验冷却液罐底部的 O 型环是否正确就位,然后在 O 型环上涂抹润滑剂。

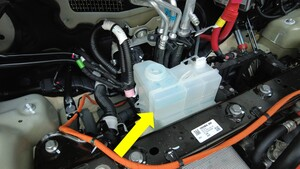

  2. 将冷却液罐放置在超级歧管上,确保冷却液罐出口端与超级歧管冷却液入口端完全对接。
  3. 安装将冷却液罐后部固定到超级歧管的螺钉。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    使用磁性工具可以防止螺栓掉落或丢失,以便拆卸和安装螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
  4. 安装将冷却液罐前部固定到超级歧管的螺钉。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    使用磁性工具可以防止螺栓掉落或丢失,以便拆卸和安装螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
  5. 安装将电气线束固定到冷却液罐左侧下部的夹子。
  6. 安装将电气线束固定到冷却液罐右侧的夹子。
  7. 将冷却器至电池软管安装在超级歧管上。
    Informational PurposesAn informational icon, calling your attention
    尽快取下超级歧管上的塞子,以免冷却液流失。执行推拉测试,确认软管已完全就位。
  8. 在冷却液罐附近,将电气连接器连接到动力总成供给软管传感器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推入连接器以接合锁止机构。切勿从侧面推动锁片。
  9. 在冷却液罐附近,将电气连接器与冷却器至电池软管传感器相连。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推入连接器以接合锁止机构。切勿从侧面推动锁片。
  10. 安装将电气线束固定到冷却液罐顶部的夹子。
  11. 连接冷却液罐液位传感器上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推入连接器以接合锁止机构。切勿从侧面推动锁片。
  12. 执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空重新加注
  13. 安装低压电池。请参阅16 V 锂离子电池 ((拆卸和安装))
  14. 连接低压电池。请参阅低压电源(断开和连接)
  15. 解锁车辆网关。请参阅网关(解锁)
  16. 在触摸屏上执行以下步骤。
    1. 点击Service Mode > Thermal > Coolant System > Stop Thermal Fill Drain以完成例行程序。
    2. 点击Service Mode > Thermal > Coolant System > Coolant Purge Start,选择Run以启动例行程序,然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  17. 取走放置在车辆前部下方的液体收集器。
  18. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  19. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  20. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
  21. 退出“维护模式”。请参阅维护模式
  22. 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))
  23. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
