后减震器弹簧 - 后轮驱动 ((拆卸和更换))

校正代码 3115020602 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1137855-00-A 后行驶高度扭矩工具,MODEL 3
  • 1457016-00-A 弹簧压缩器套件,GEDORE
  • 1137855-00-A 后行驶高度扭矩工具,MODEL 3
  • 1081765-00-A 3/4 吨托臂支架
  • 1459409-00-A 轮毂轴承千斤顶适配器,MODEL 3

扭矩规格

表 1. 扭矩规格后减震器弹簧 - 后轮驱动 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧减震器固定到左后下尾连杆的螺栓
115 Nm (84.8 lbs-ft)
  • 无绳棘轮/冲击钻
  • 21 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将左后下方控制臂固定到转向节的螺栓
115 Nm (84.8 lbs-ft)
  • 无绳棘轮/冲击钻
  • 21 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆下左后轮毂。请参阅轮毂总成(拆卸和安装)
  2. 拆下后流线型护板。请参阅后饰板 - 扩散器(拆卸和更换)
  3. 拆下左后悬架护罩。请参阅后悬架盖板 - LH(拆卸和更换)

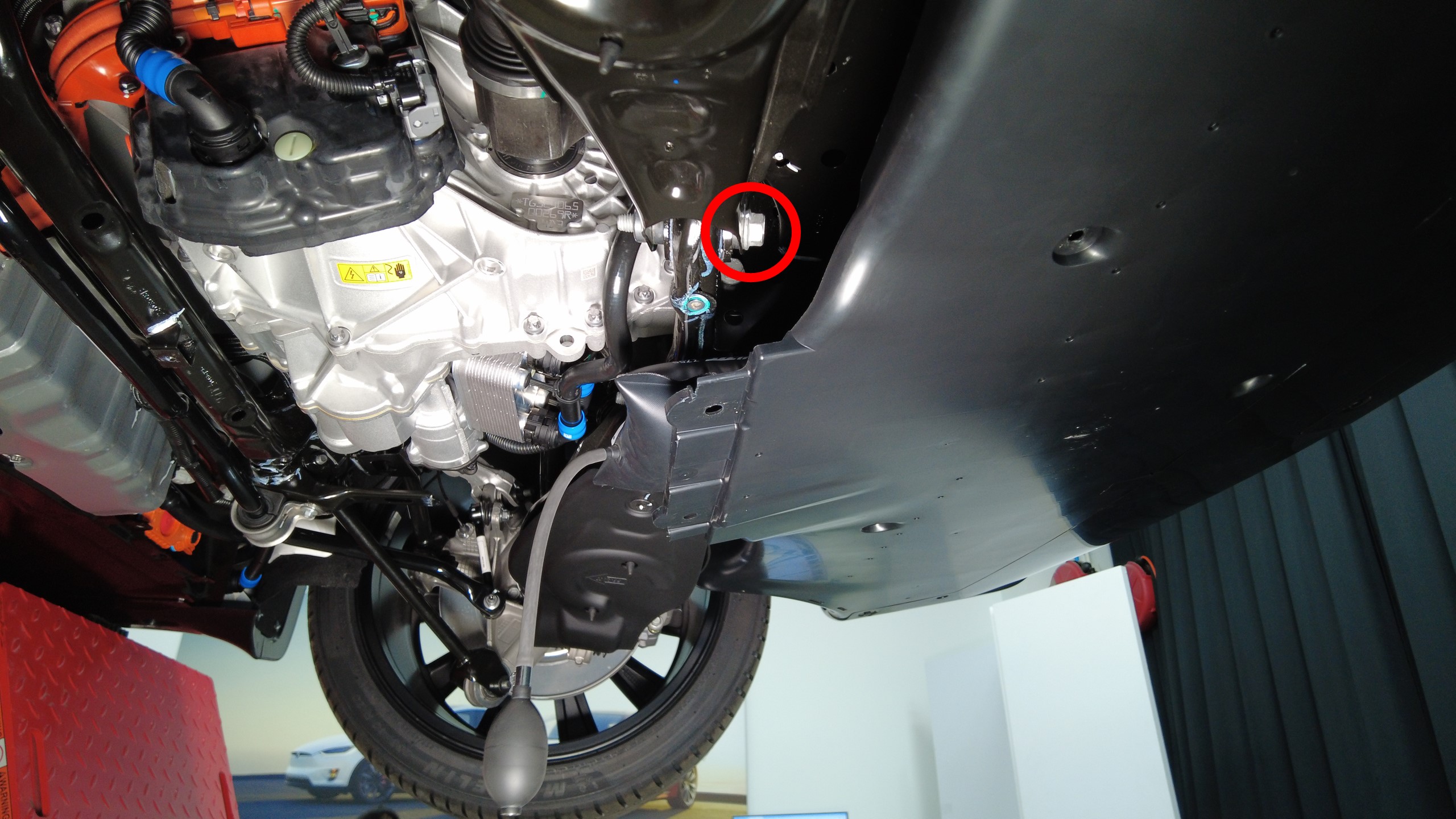

  4. 松开将左后下尾连杆固定到副车架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 21 毫米套筒
    • 21 毫米组合扳手

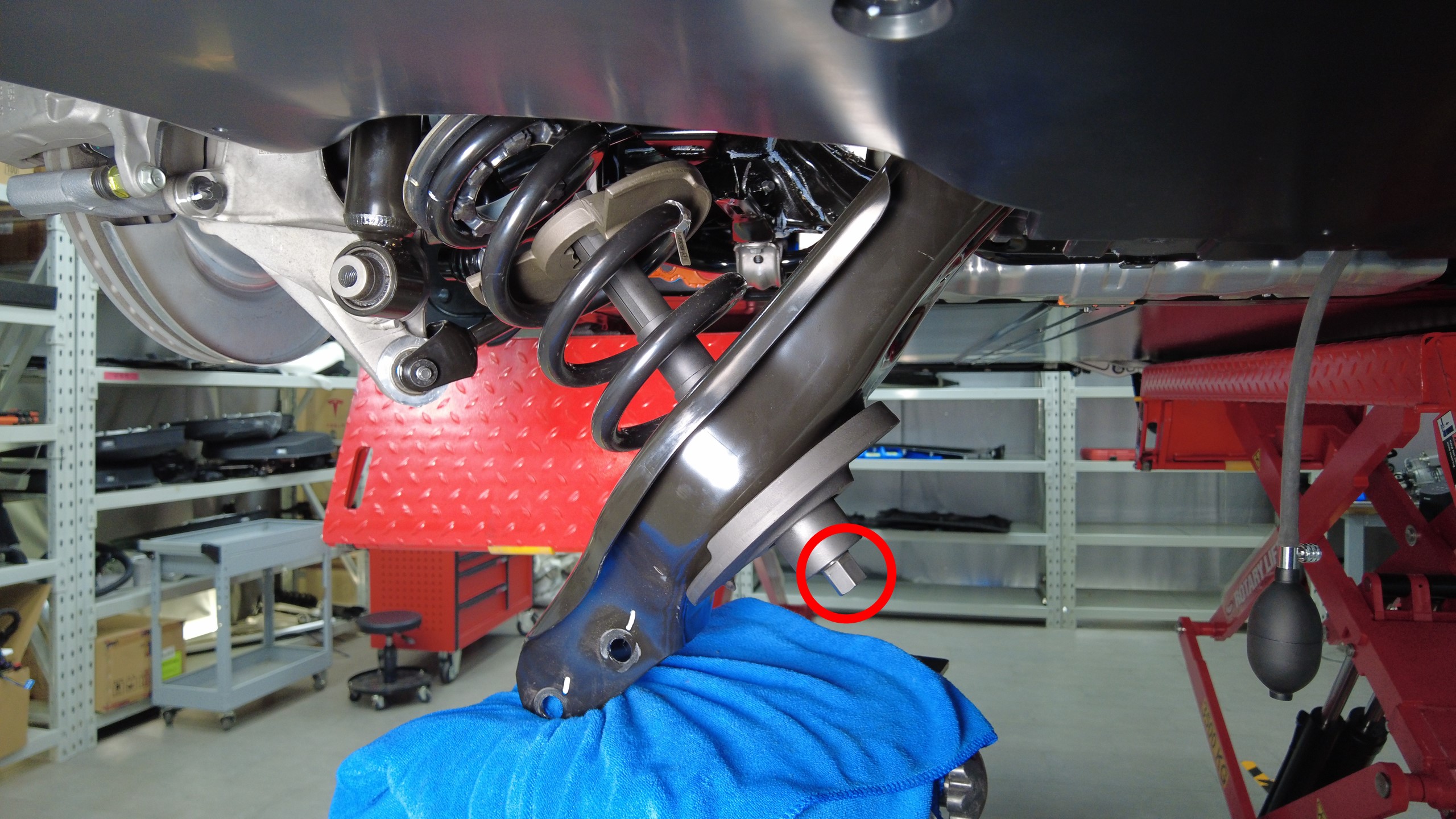

  5. 在左后悬架弹簧上安装一个弹簧压缩器:
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    压缩状态下的弹簧具有很大的弹性势能。执行此步骤之前,请参阅弹簧压缩器套件的工具介绍,了解其他警告和注意事项。
  6. 在左后下尾连杆下方放置支架。

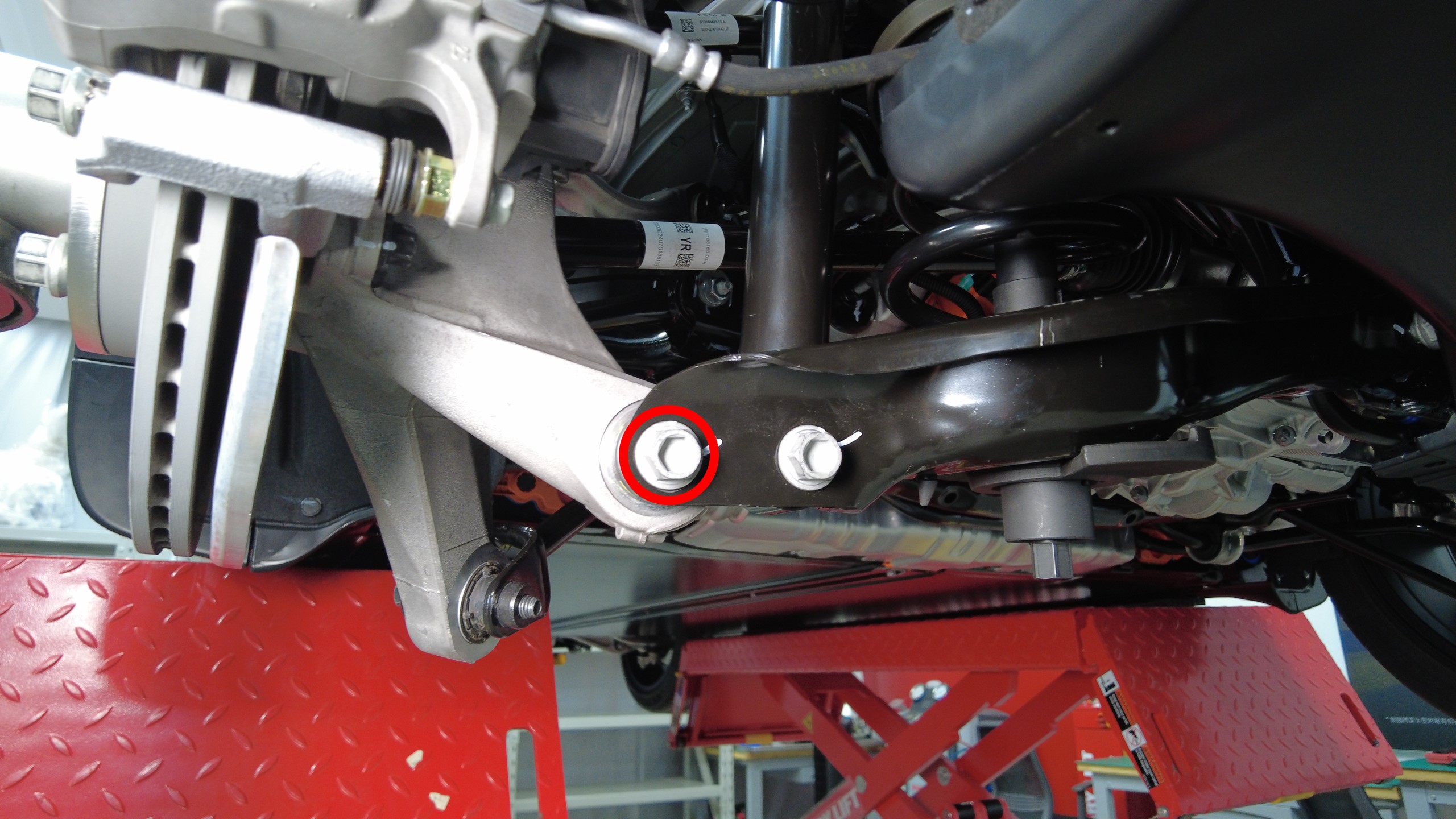

  7. 拆下将左后下尾连杆固定到转向节的螺栓。

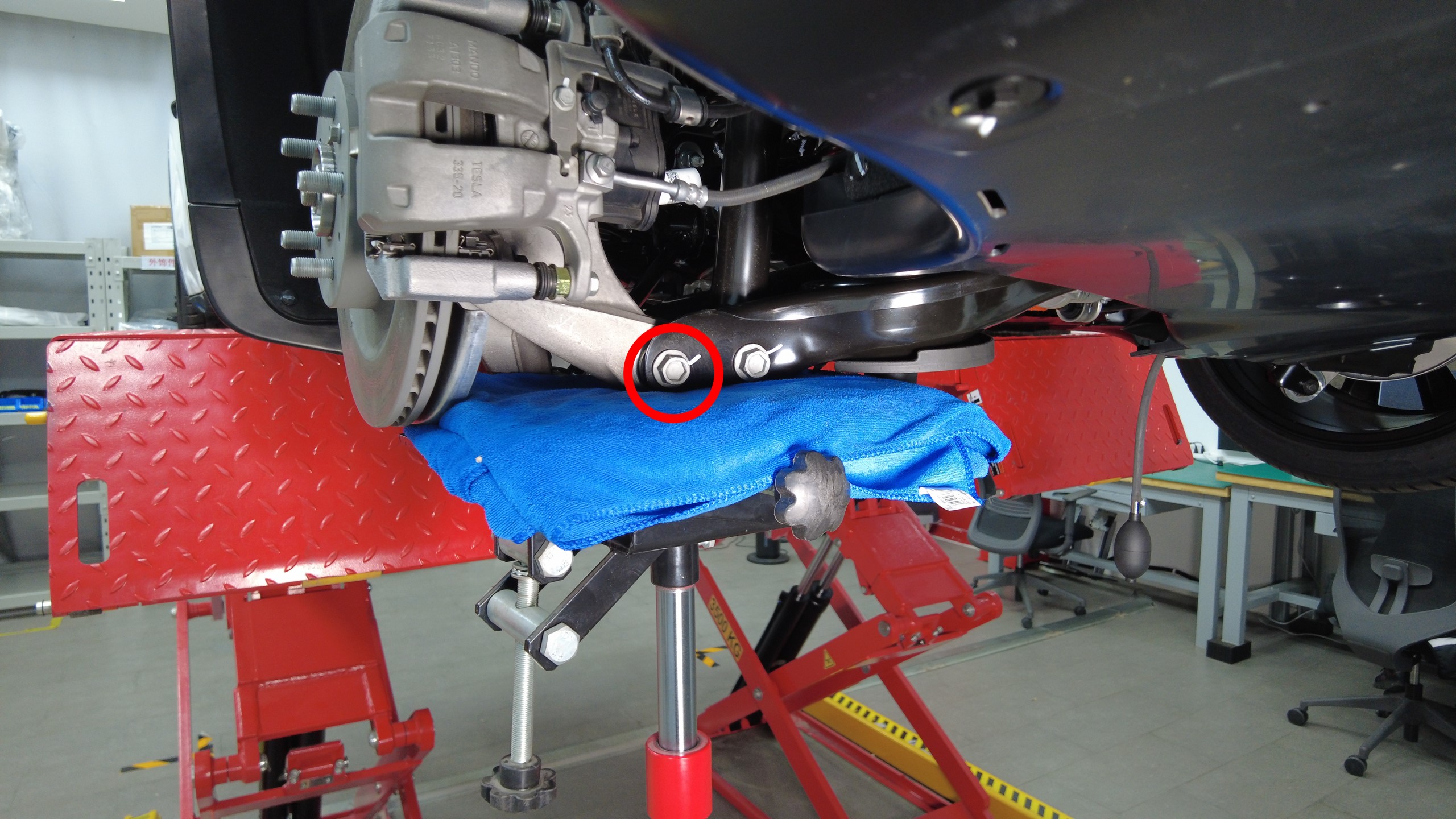

  8. 拆下将左侧减震器固定到后下尾连杆的螺栓。

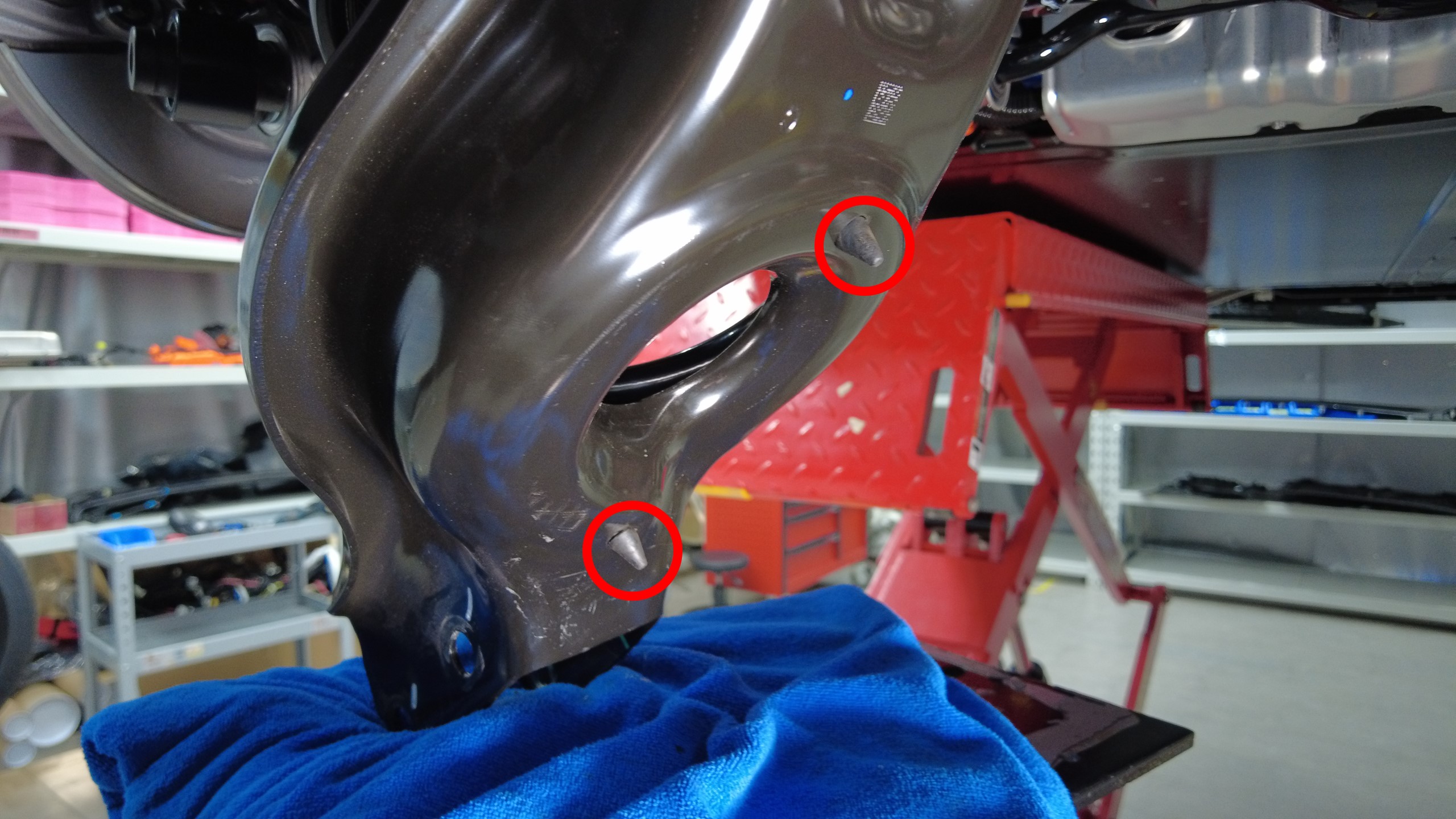

  9. 固定左后悬架弹簧,同时缓慢降下支架,将左后下方控制臂从转向节上松开。
    Informational PurposesAn informational icon, calling your attention
    如果需要,在左侧下方控制臂与弹簧之间连接一根弹力绳,以便拆卸。
  10. 将弹簧压缩器从左后螺旋弹簧上拆下。
  11. 将左后悬架弹簧从车辆上拆下。

安装

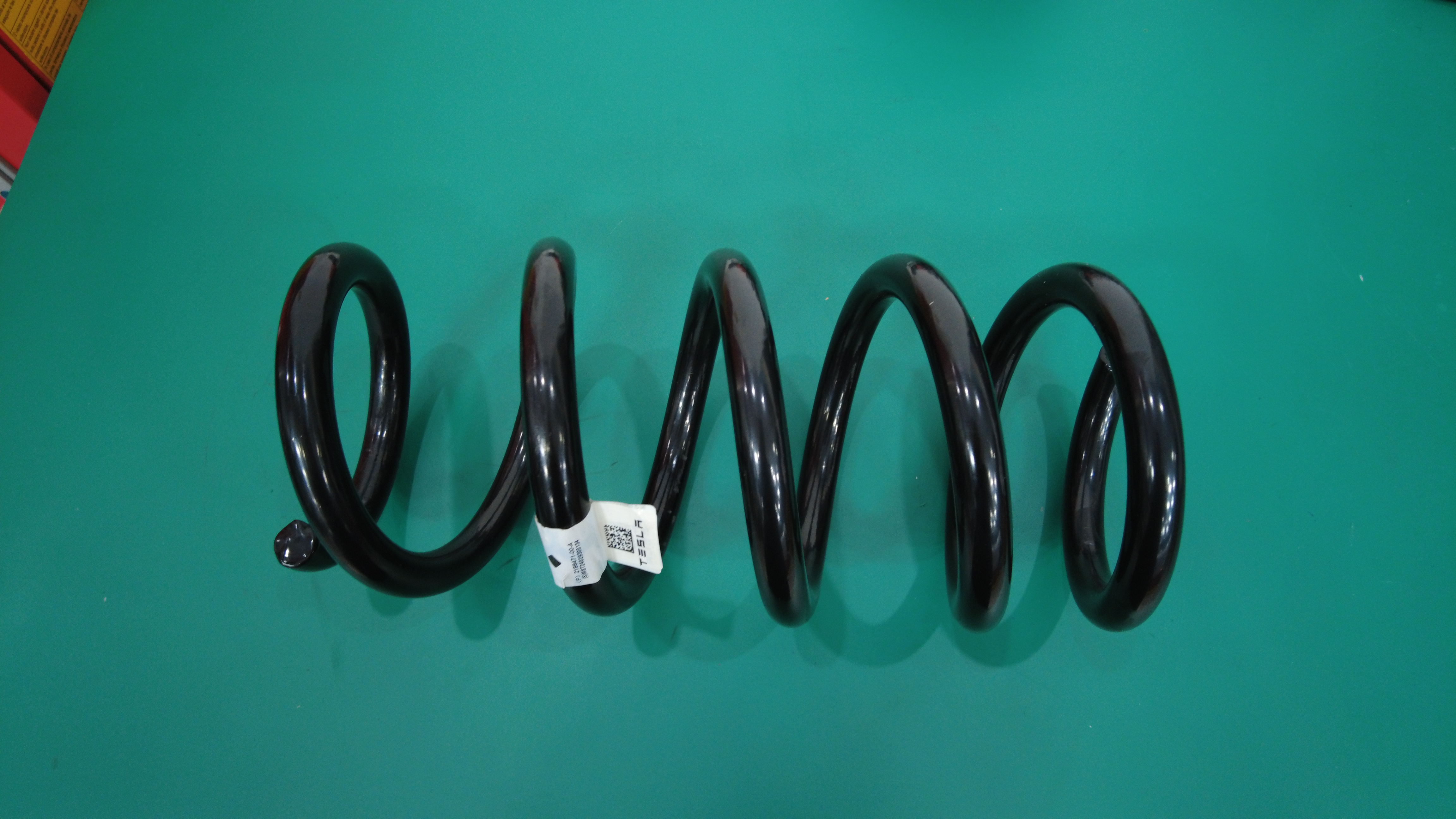

  1. 将新的左后螺旋弹簧放置在下尾连杆上。

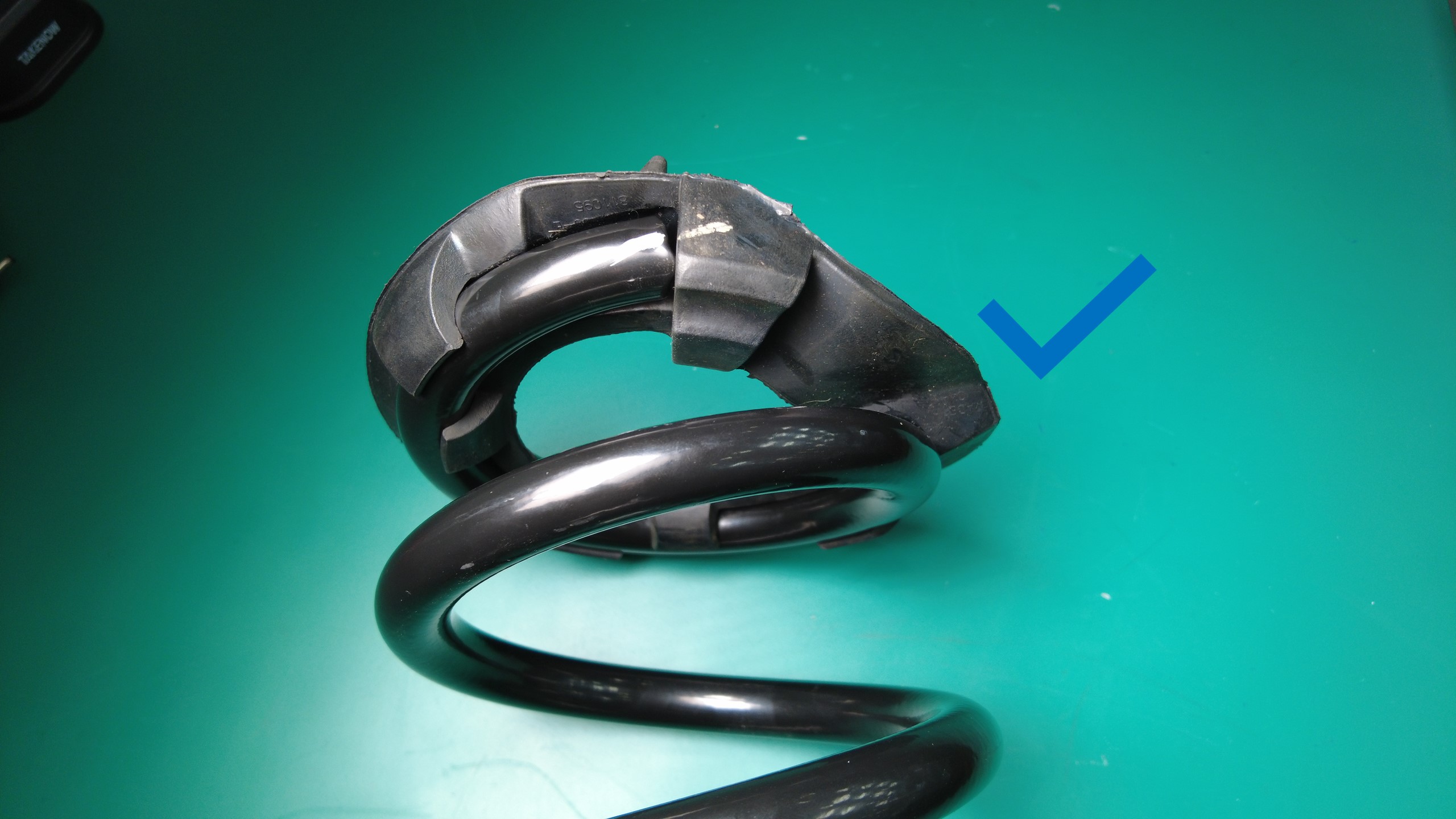

  2. 安装弹簧上下隔离器。
  3. 在协助下,将左后螺旋弹簧安装到下尾连杆。

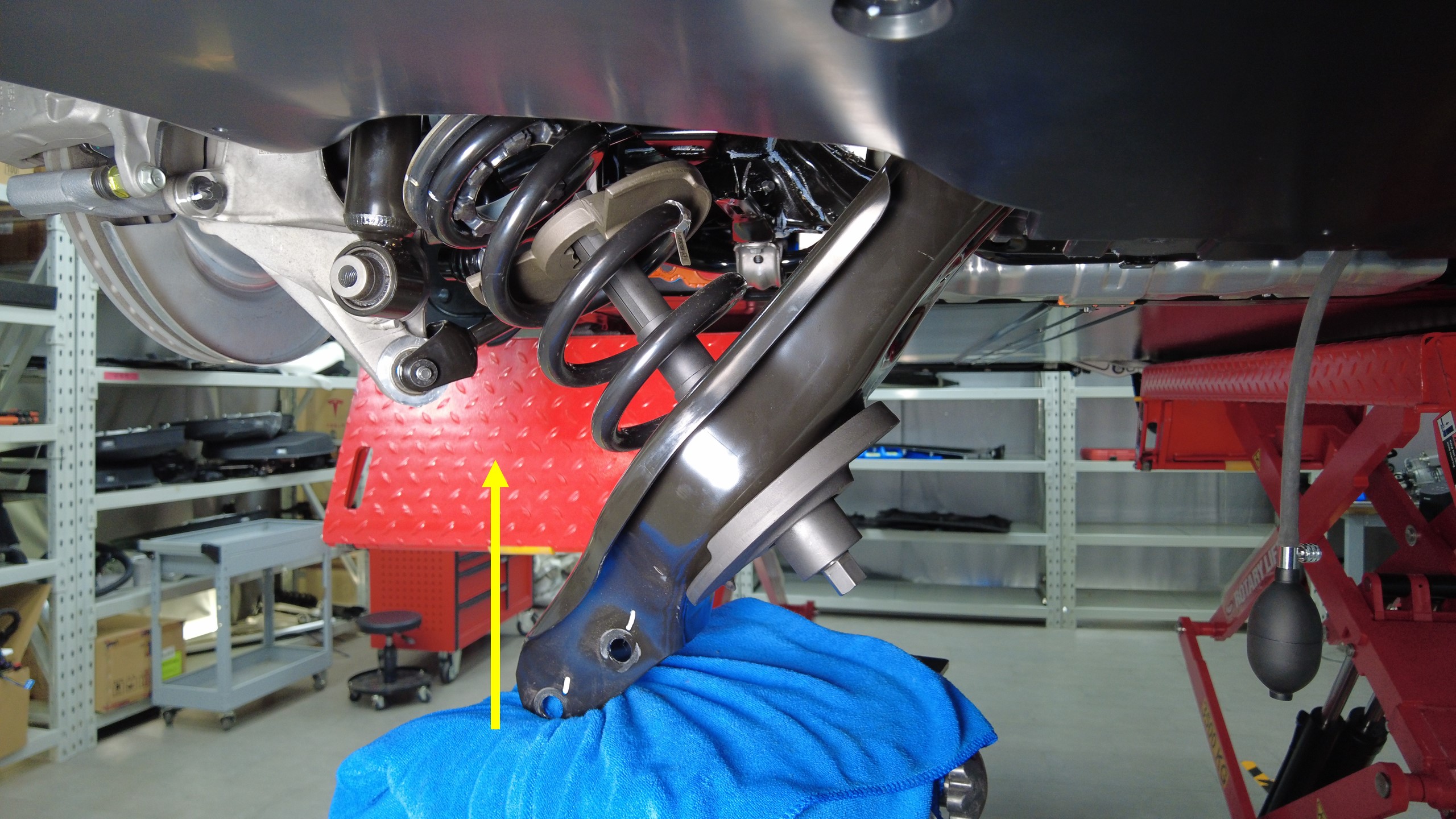

  4. 将新的左后悬架弹簧安装到位,同时升起支架,直至左后下方控制臂得到支撑。
    Informational PurposesAn informational icon, calling your attention
    可能需要进一步下压左后悬架弹簧,直至左后下方控制臂和转向节的孔对齐。
  5. 使用支架抬升下尾连杆。
  6. 将左后减震器安装到左后下尾连杆。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 21 毫米套筒
    • 棘轮/扭矩扳手
  7. 将左后下尾连杆放置在左后转向节上,然后手动拧紧螺栓。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 21 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
  8. 拆下左后悬架下方支架。

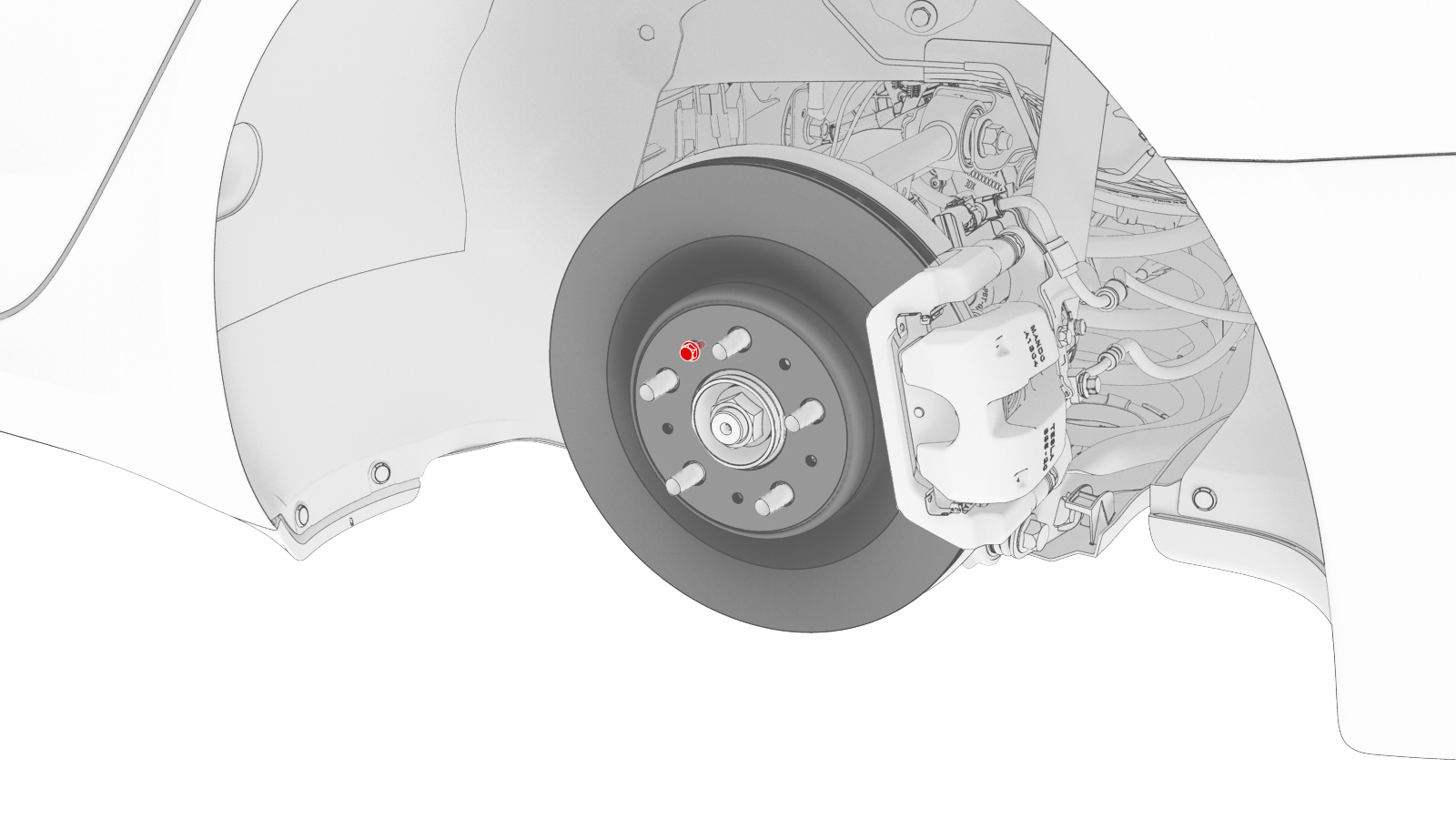

  9. 拆卸将左后制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 10 毫米套筒
    • 2 英寸加长件

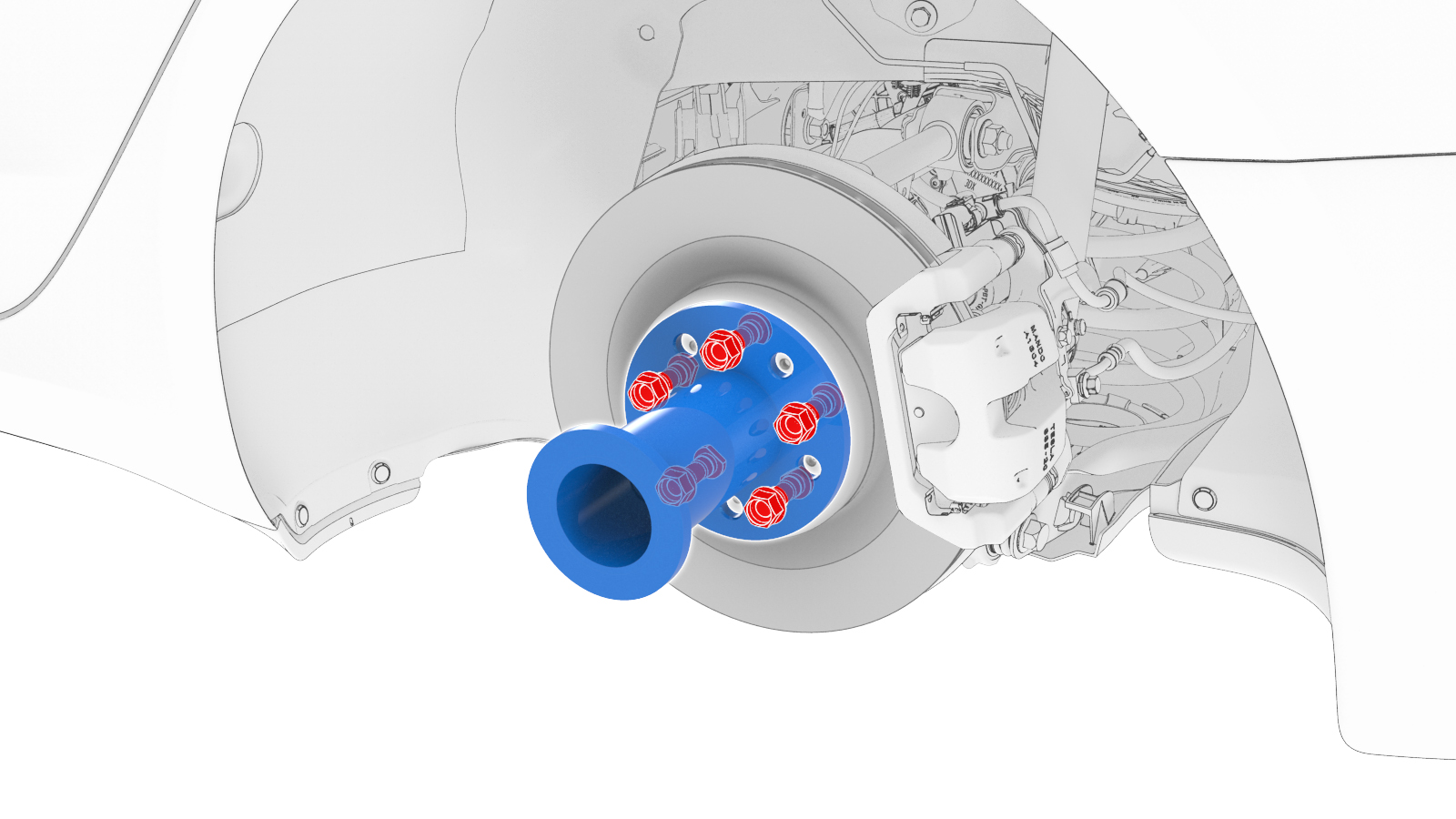

  10. 将轮毂轴承千斤顶适配器安装到左后轮毂轴承上,然后手动拧紧带耳螺母(5 个)。

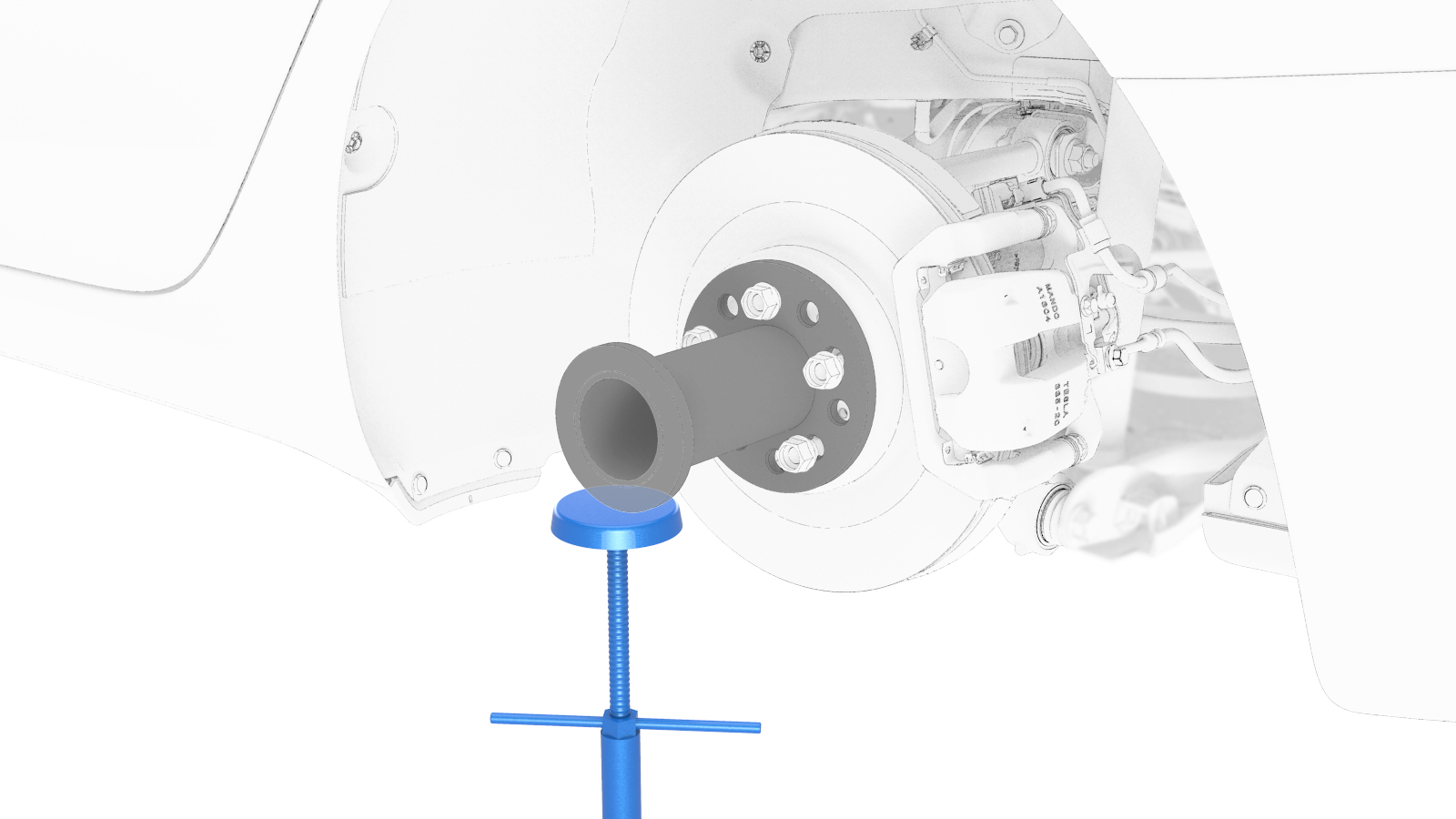

  11. 放置并升起托臂支架,以模拟位于行驶高度的悬架。

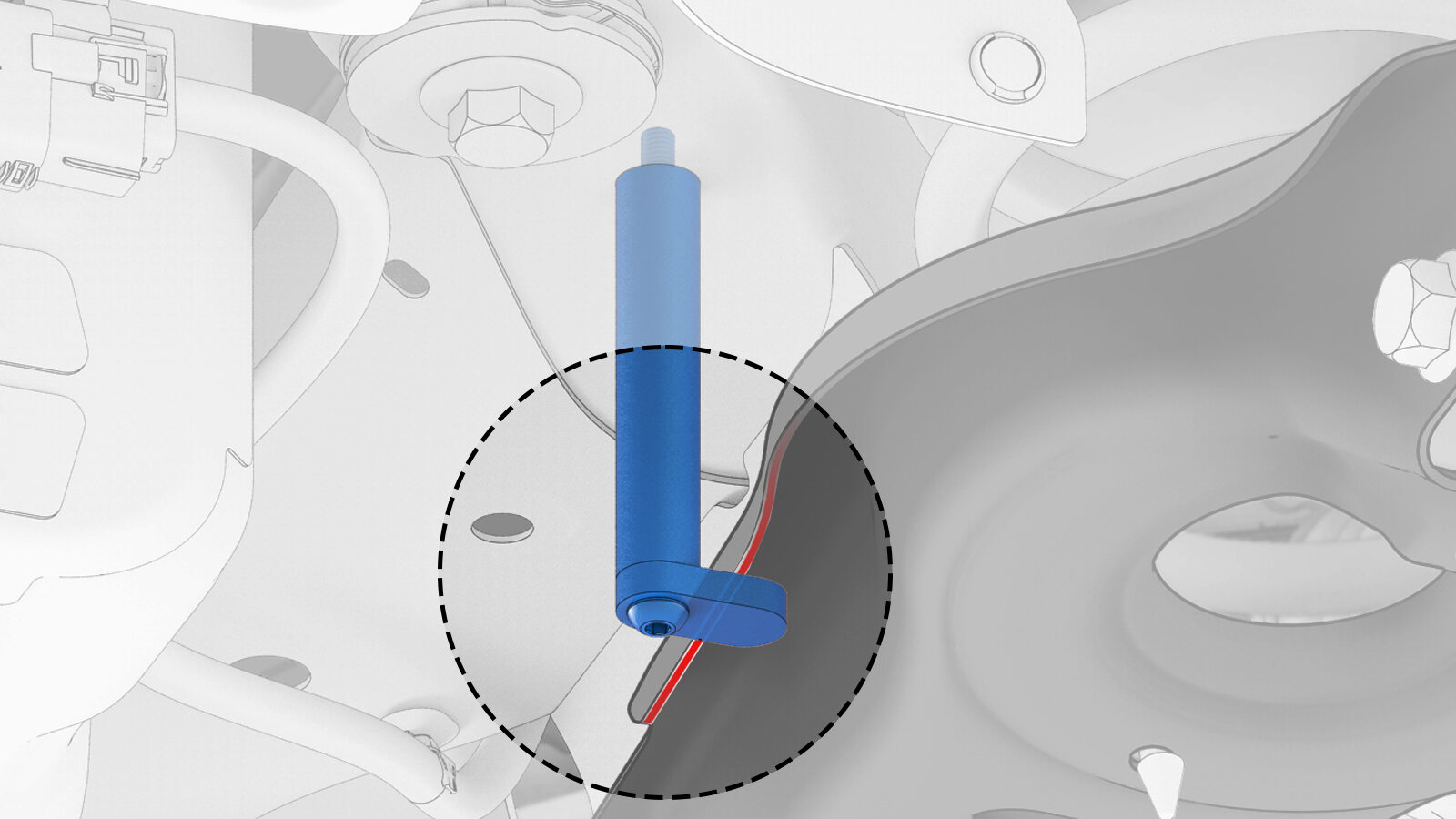

  12. 调整托臂支架和/或弹簧压缩机,使后部行驶高度扭矩工具的底梁靠在下尾连杆的底部边缘上(如图所示)。

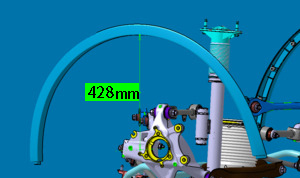

  13. 测量围板底部和后轴中心的距离,确保后悬架已设置到行驶高度。测得距离应为 428 毫米。

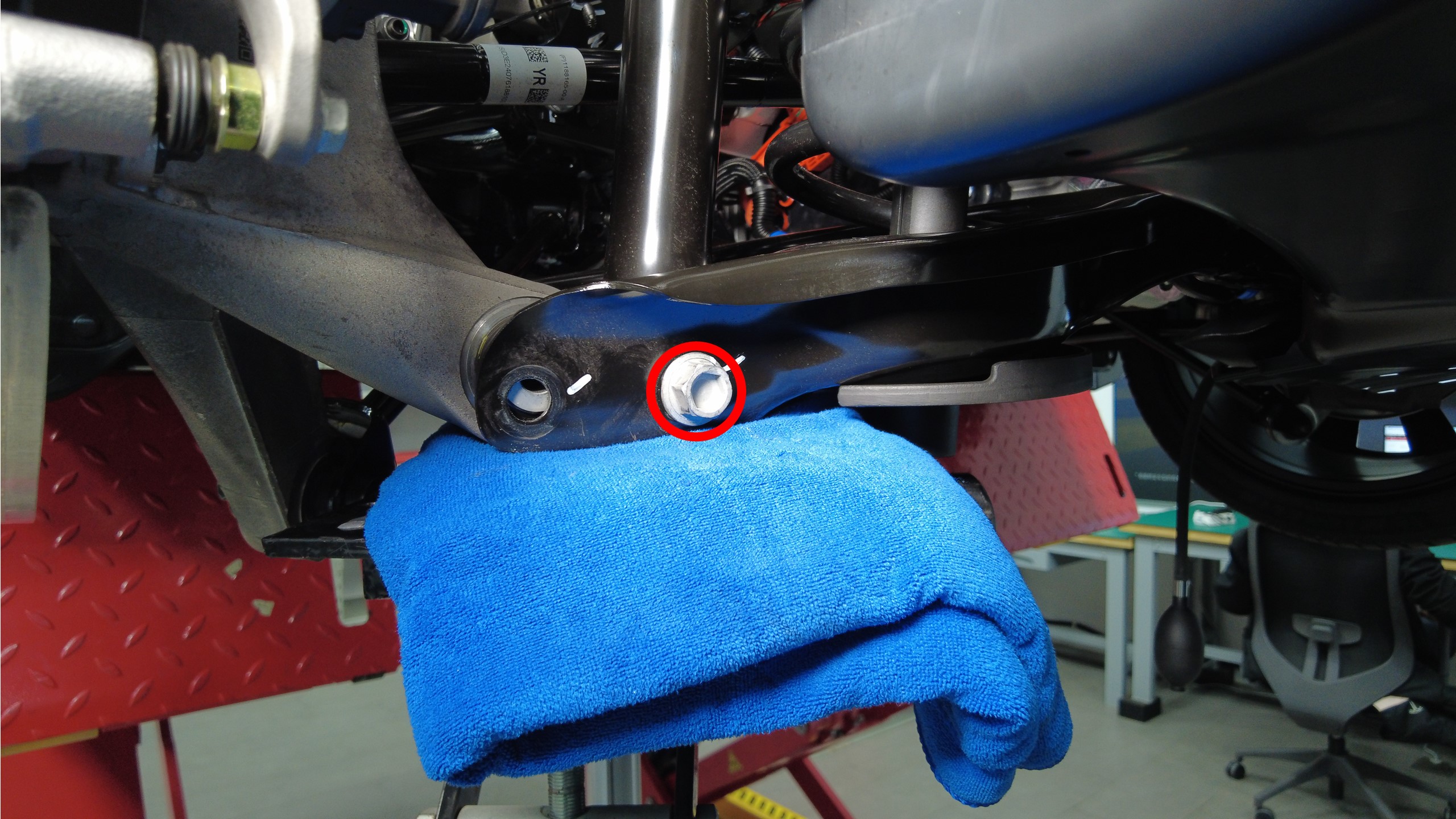

  14. 紧固将左后下尾连杆固定到转向节的螺栓。
  15. 紧固将左后减震器总成固定到左后下尾连杆的螺栓。
  16. 紧固将左后下尾连杆固定到副车架的螺栓。
  17. 将可充气袋从副车架和扩散器上拆下。
  18. 安装将左后制动盘固定到左后轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 10 毫米套筒
    • 2 英寸加长件
  19. 安装左后悬架护罩。请参阅后悬架盖板 - LH(拆卸和更换)
  20. 安装后流线型护板。请参阅后饰板 - 扩散器(拆卸和更换)
  21. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  22. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
