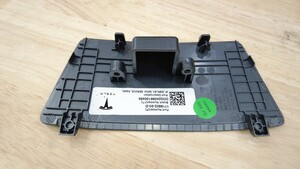

前围板框架 - 显示器支座 - 维修面板（拆卸和更换）

校正代码 1405020802 FRT 0.05 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开左前车门，降下左前车窗。
  2. 使用塑料饰板工具松开将维修面板固定到仪表板的卡子（4 个）和导销（2 个）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    维修面板上仍连有电气线束。请勿将维修面板过远拉离仪表板。
  3. 断开驾驶室温度传感器电气线束。
  4. 将维修面板从触摸屏上拆下。
  5. 拆下将驾驶室温度传感器固定到维修面板的螺栓（2 个），然后将传感器从维修面板上分离。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头

安装

  1. 将驾驶室温度传感器放置到仪表板维修面板上，然后安装将传感器固定到维修面板的螺栓（2 个）。
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
  2. 连接温度传感器连接器，然后紧固将维修面板固定到车辆的卡子（2 个）和锁片（4 个）。
  3. 升起左前车窗，关闭左前车门。
