翼子板 - 左 ((拆卸和更换))

校正代码 1010030102 FRT 0.96 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格翼子板 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前翼子板支架固定到车身的螺栓(5 个)和螺母(2 个)
9.8 Nm (7.2 lbs-ft)
  • 10 毫米深套筒
重复使用

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 断开低压电池电源。请参阅低压电源(断开和连接)
  3. 拆下前灯带总成。请参阅灯带 - 前(拆卸和安装)

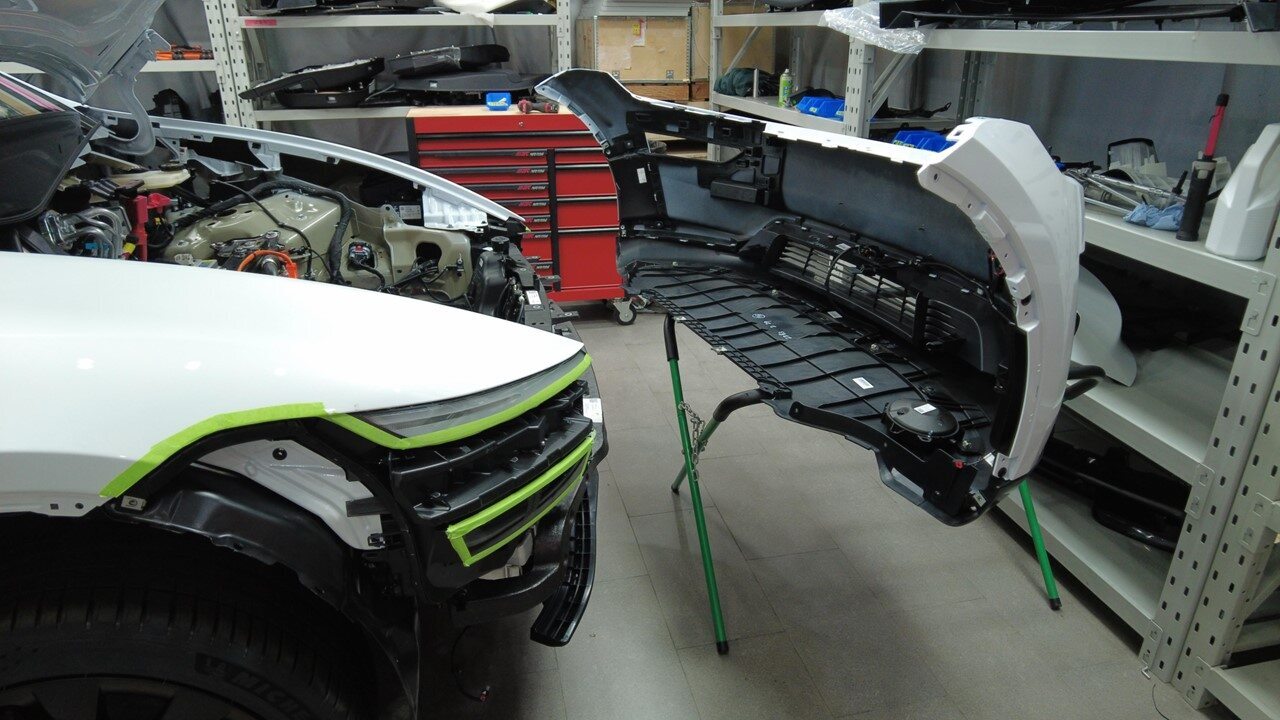

  4. 拆下前饰板总成。请参阅前保险杠饰板 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需将裙板、前饰板线束以及格栅从前饰板总成上分离。
  5. 拆下左前照灯。请参阅大灯(全球版)- 左 ((拆卸和安装))
  6. 将左饰板侧支架从翼子板上拆下。请参阅支架 - 饰板侧至翼子板 - LH(拆卸和更换)

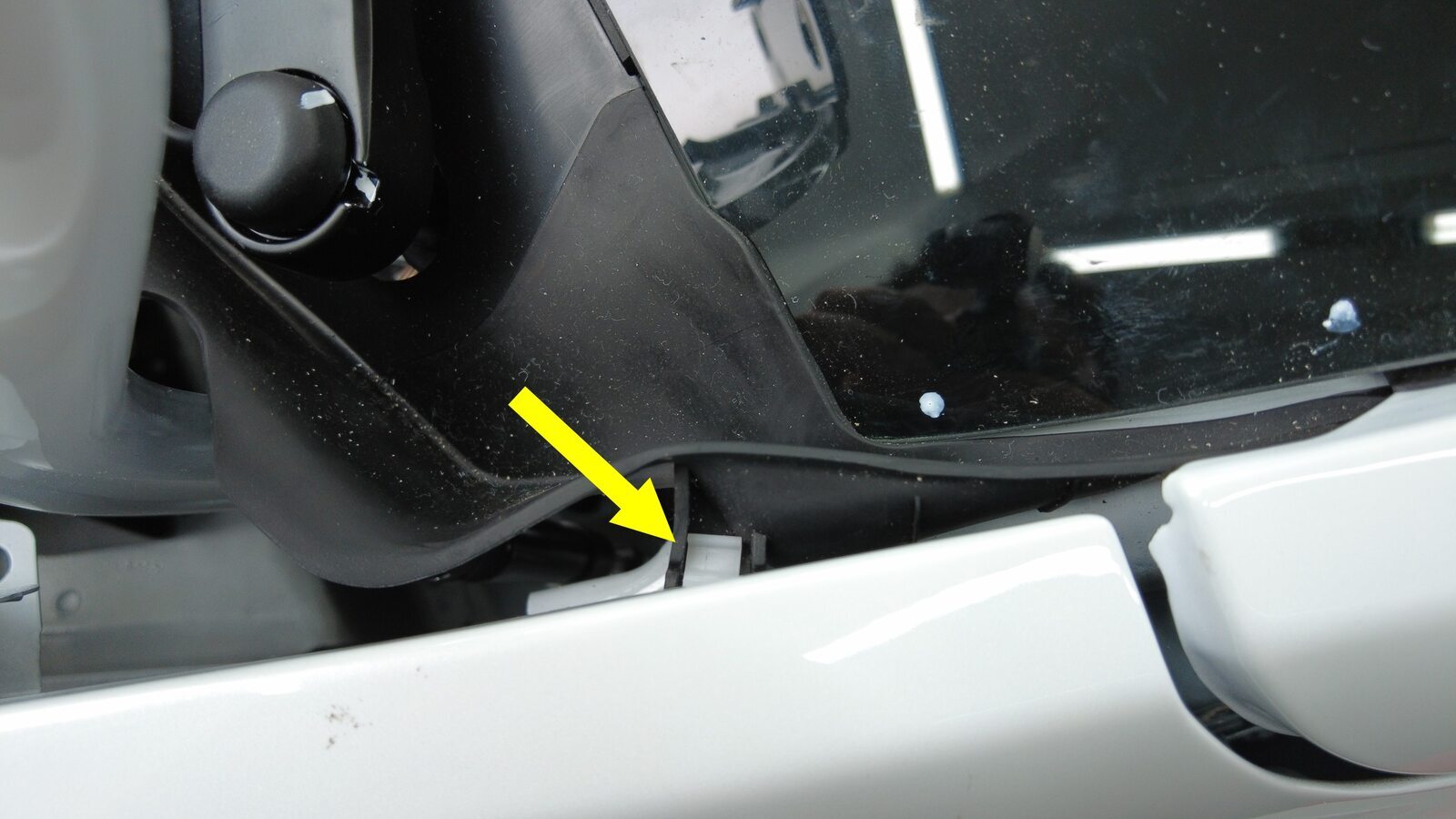

  7. 将前围篦板从左侧支撑支架上断开。

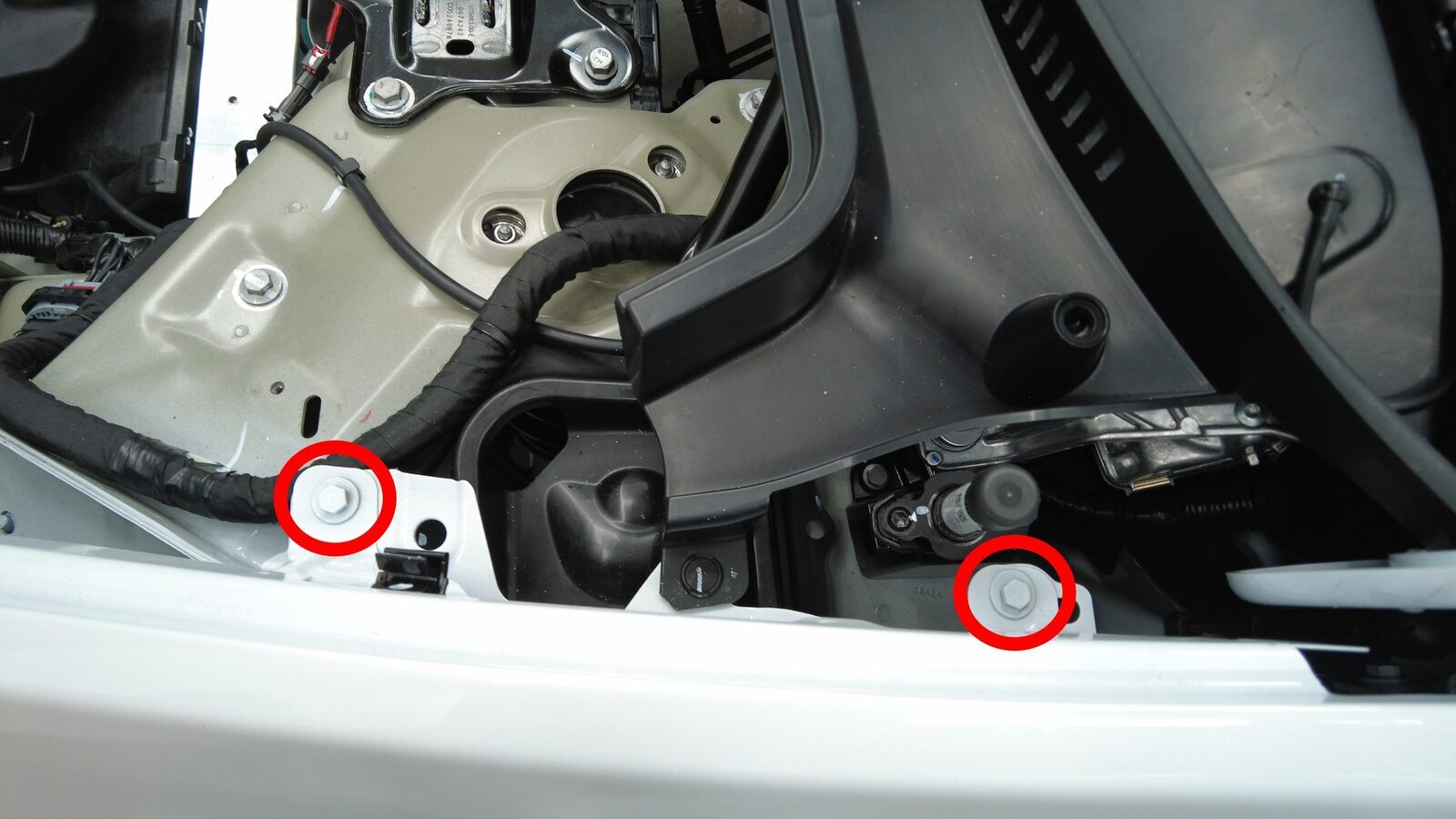

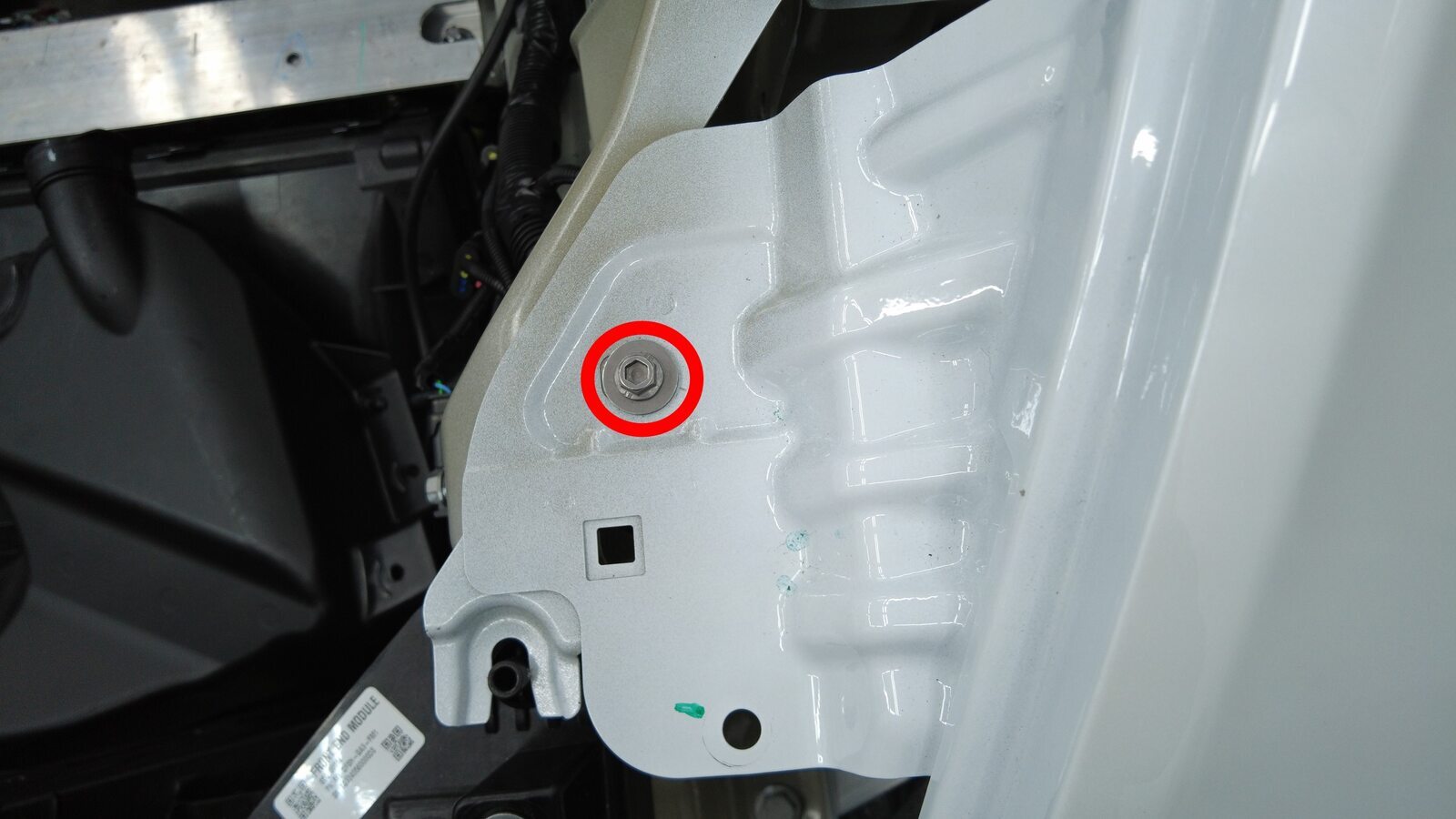

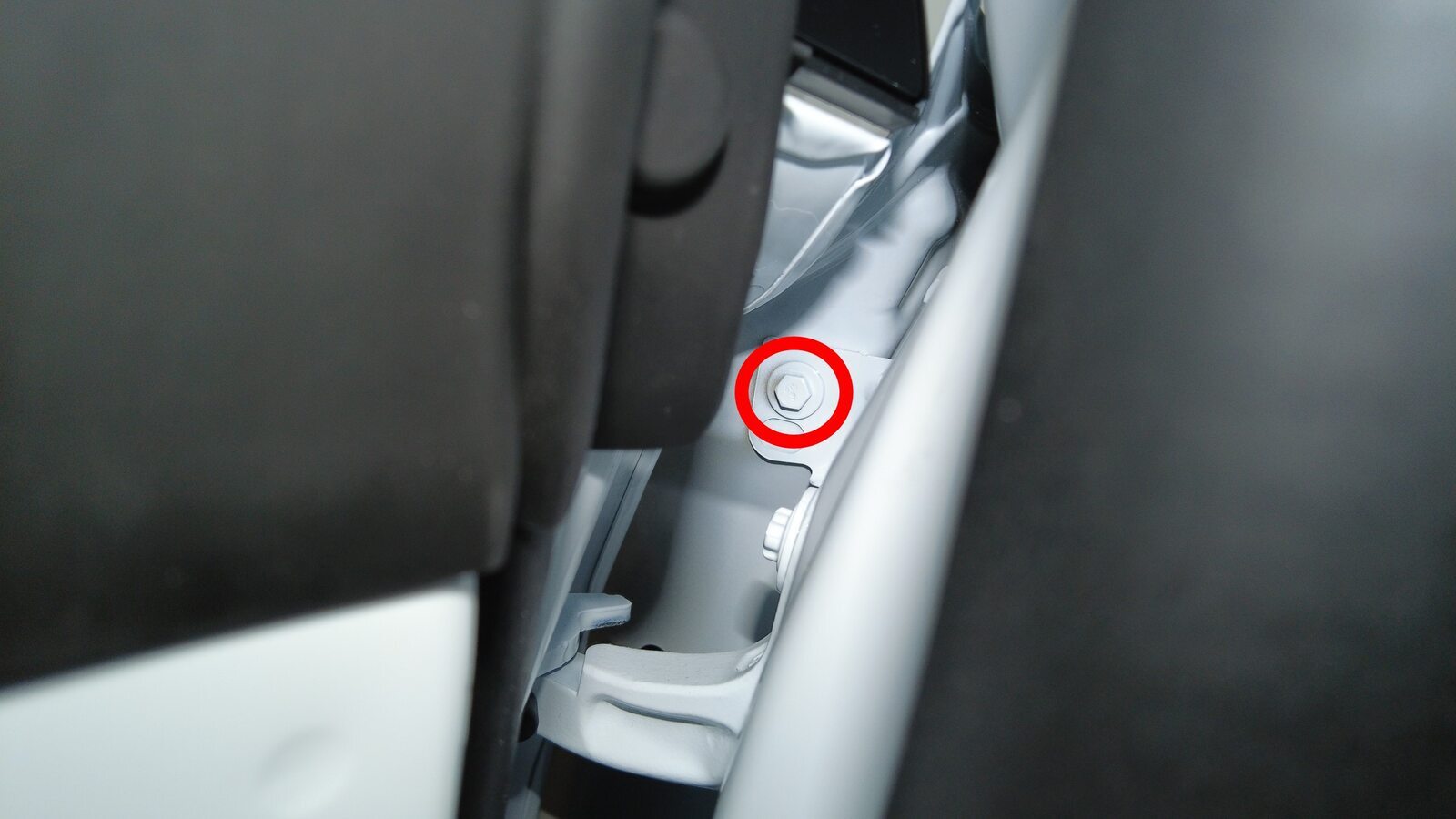

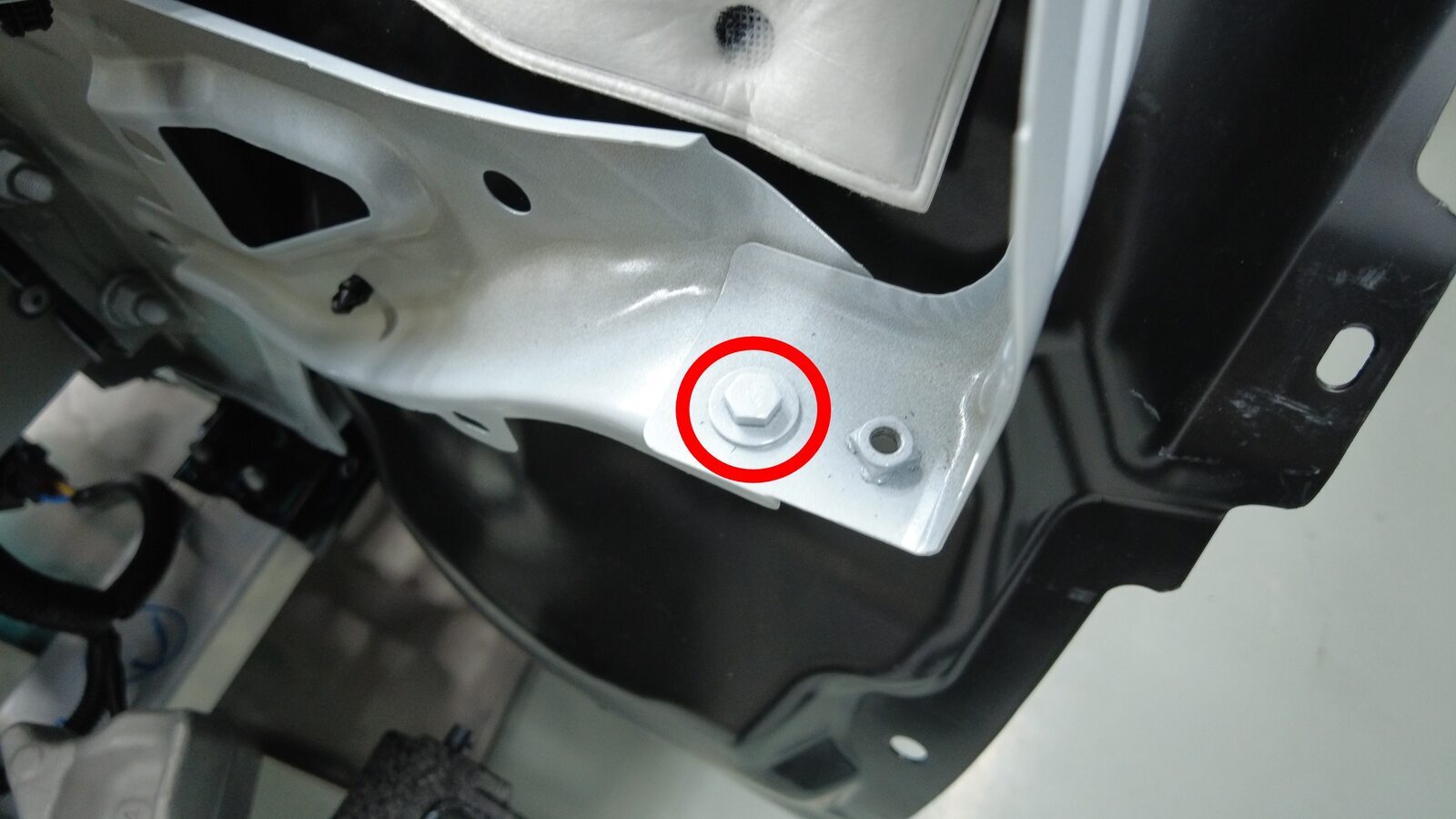

  8. 拆下将左前翼子板支架固定到车身的螺栓(5 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒

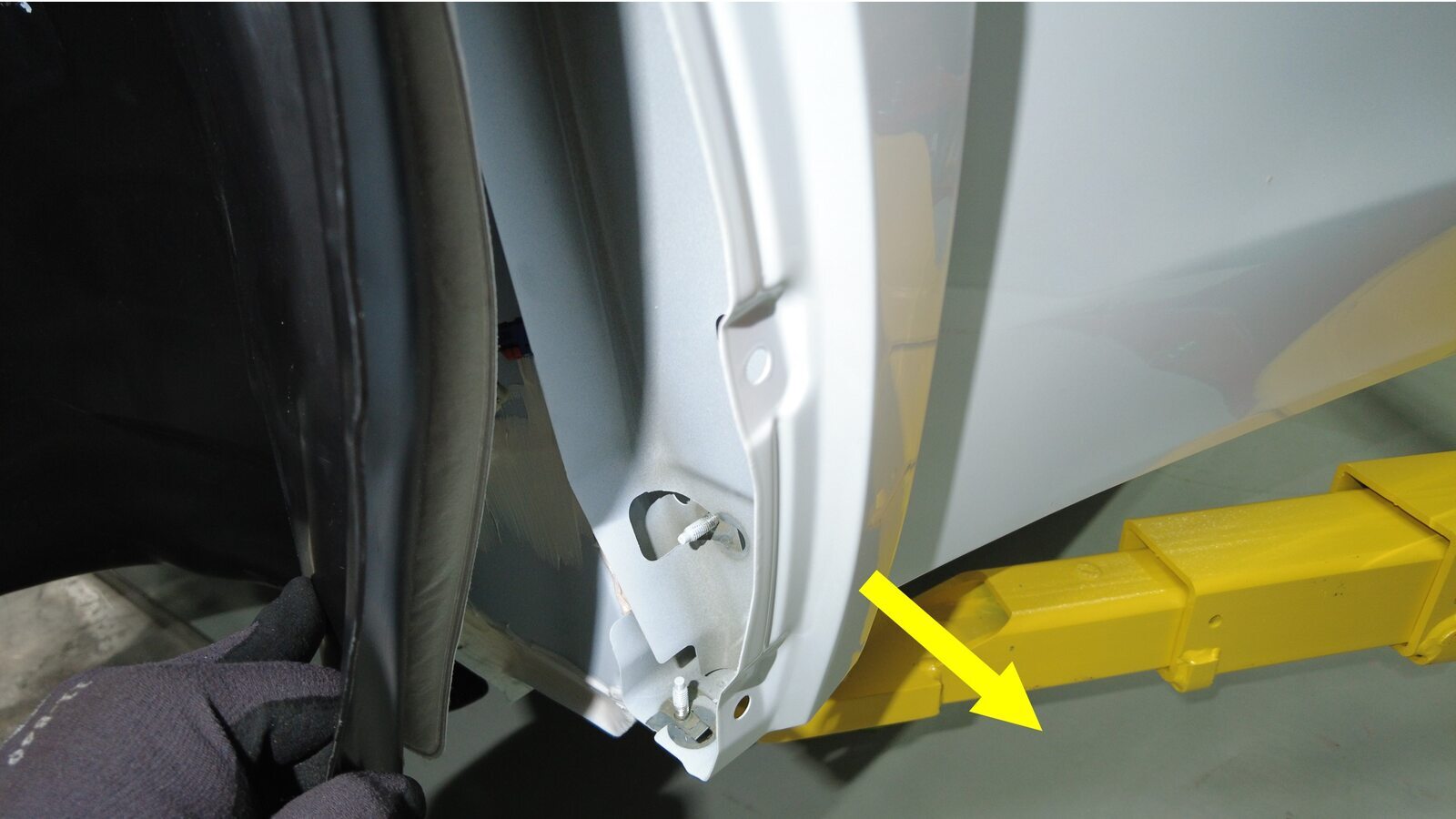

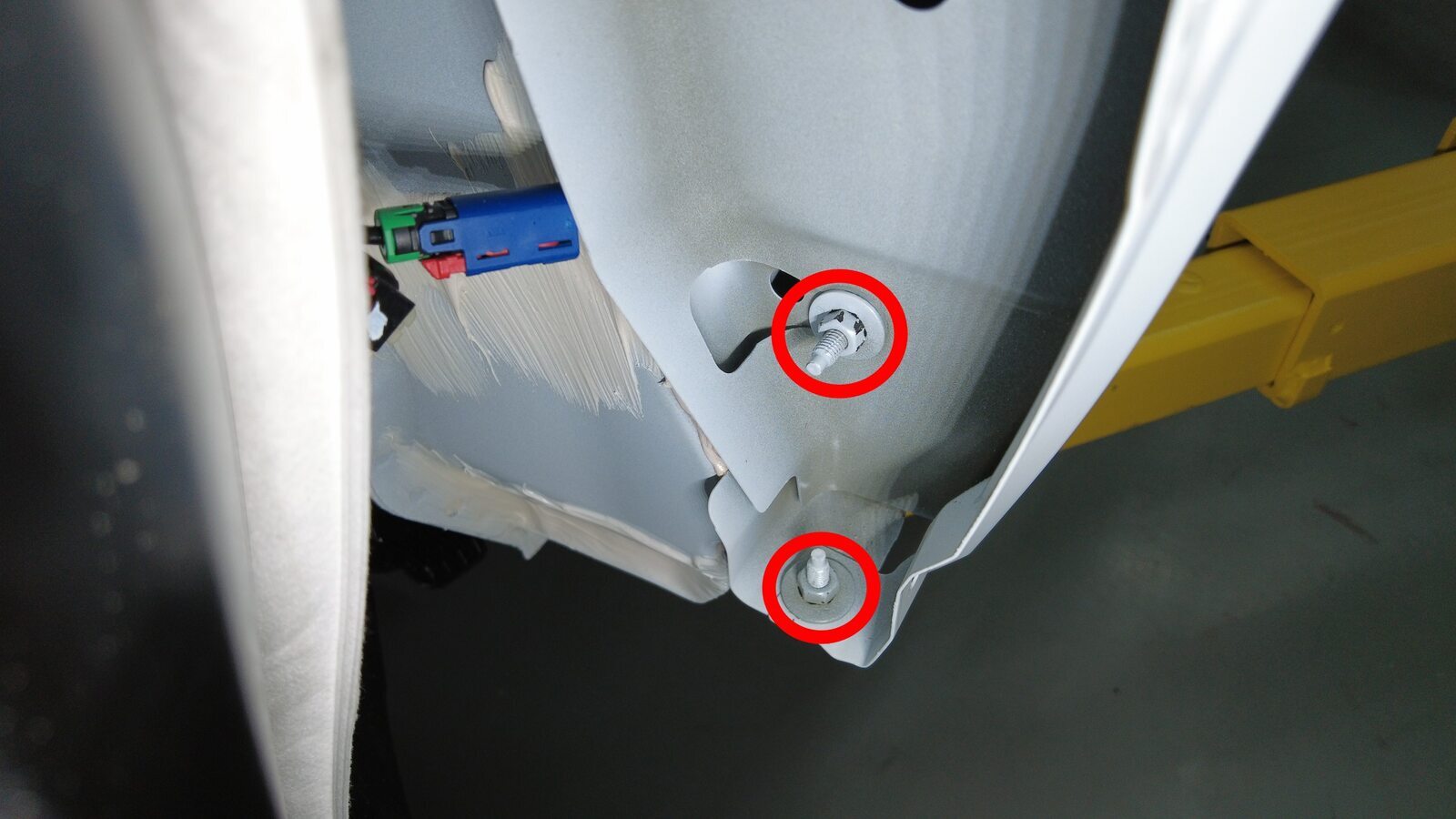

  9. 拆下将左前翼子板下方支架固定到车身的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒

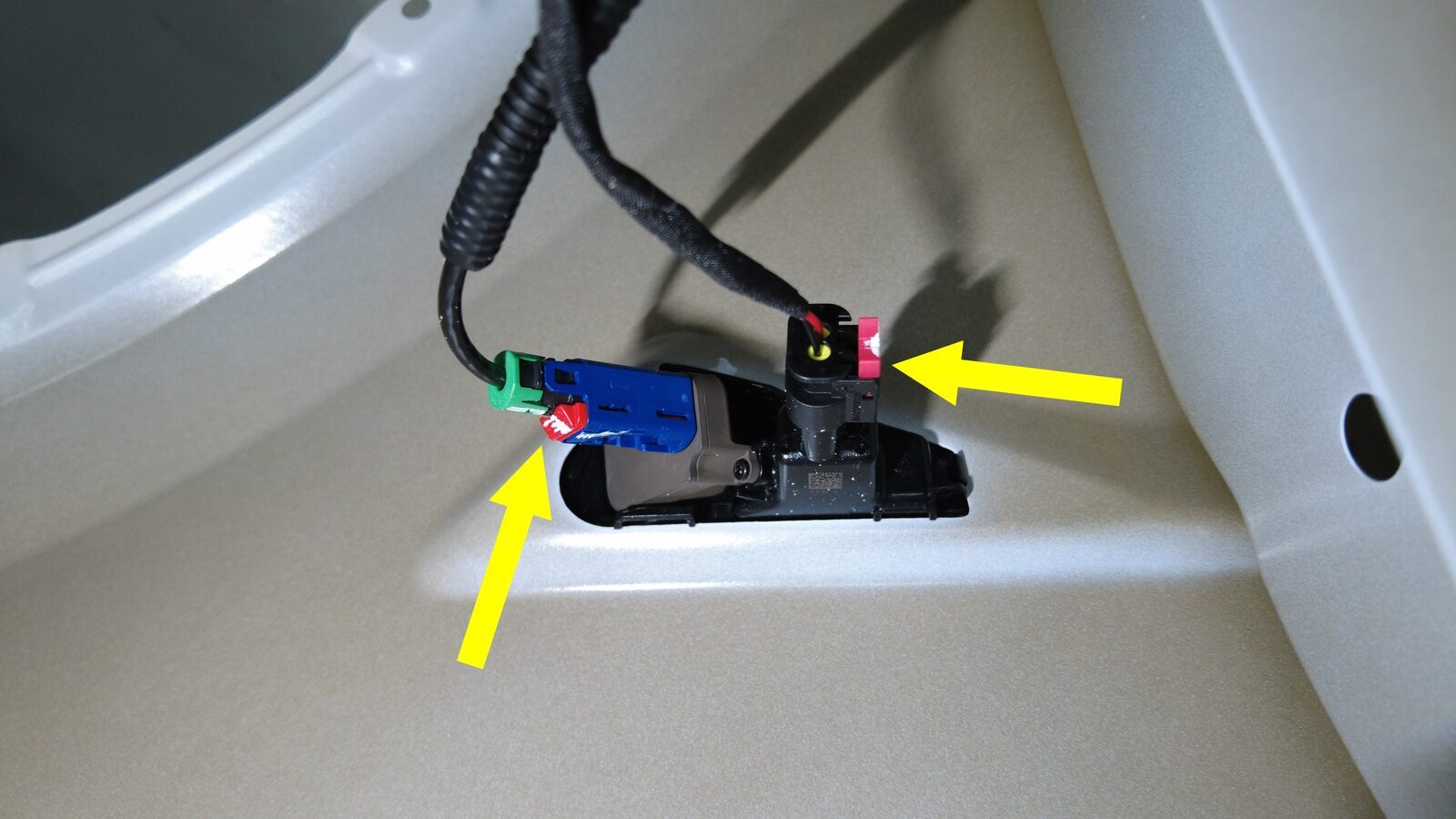

  10. 断开侧转向灯连接器(2 个)。

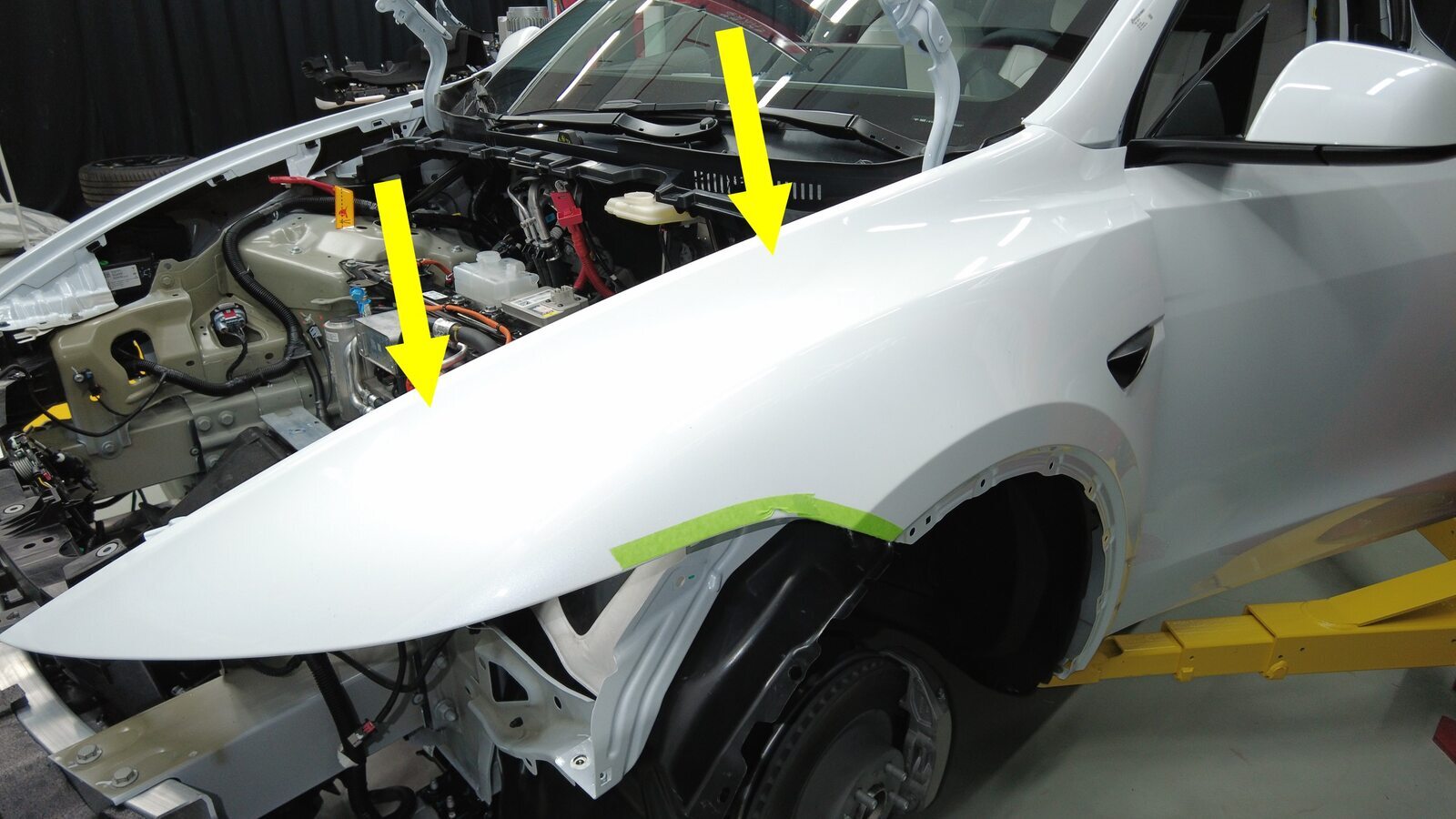

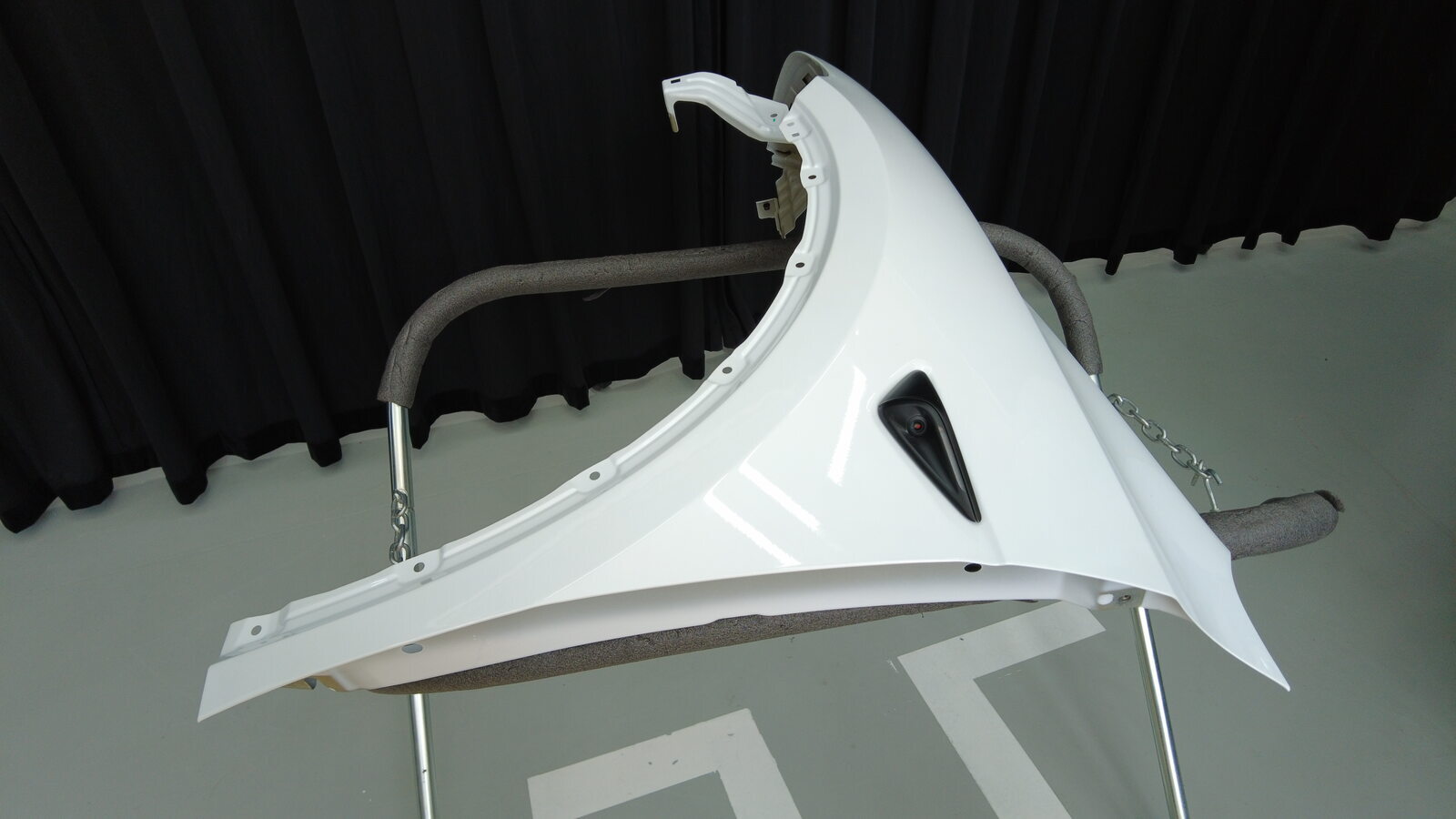

  11. 将左前翼子板总成从车辆上拆下。

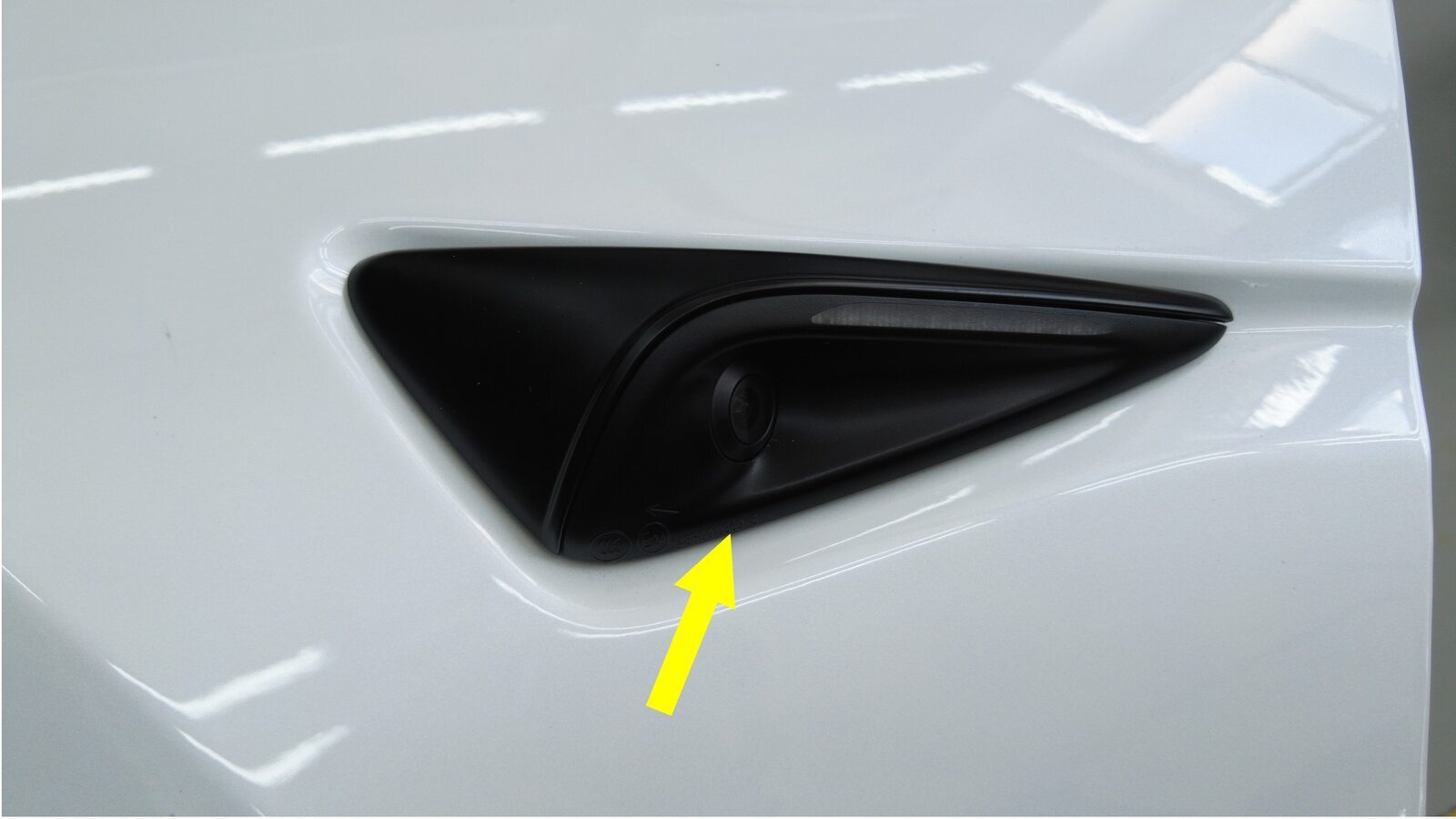

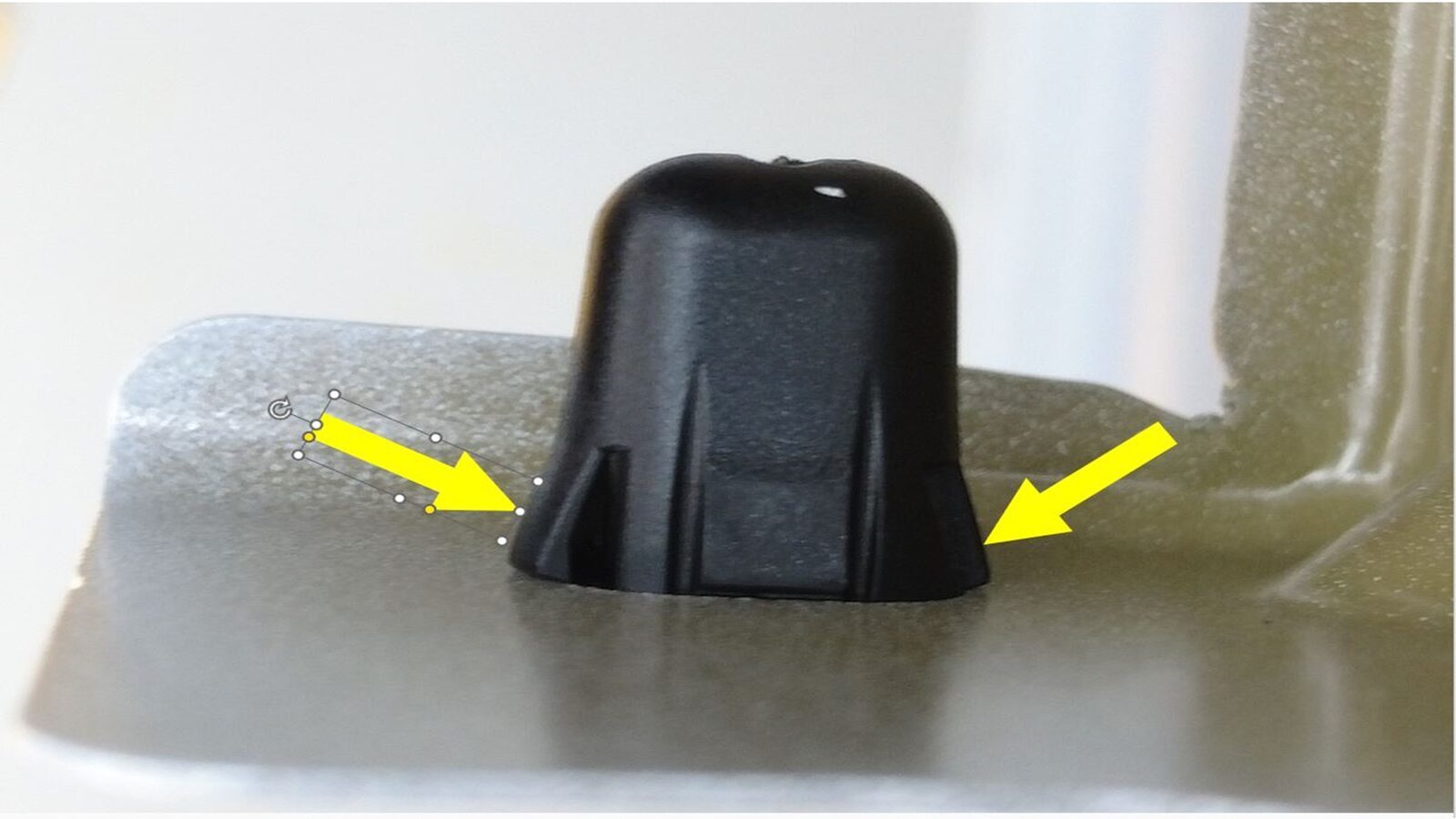

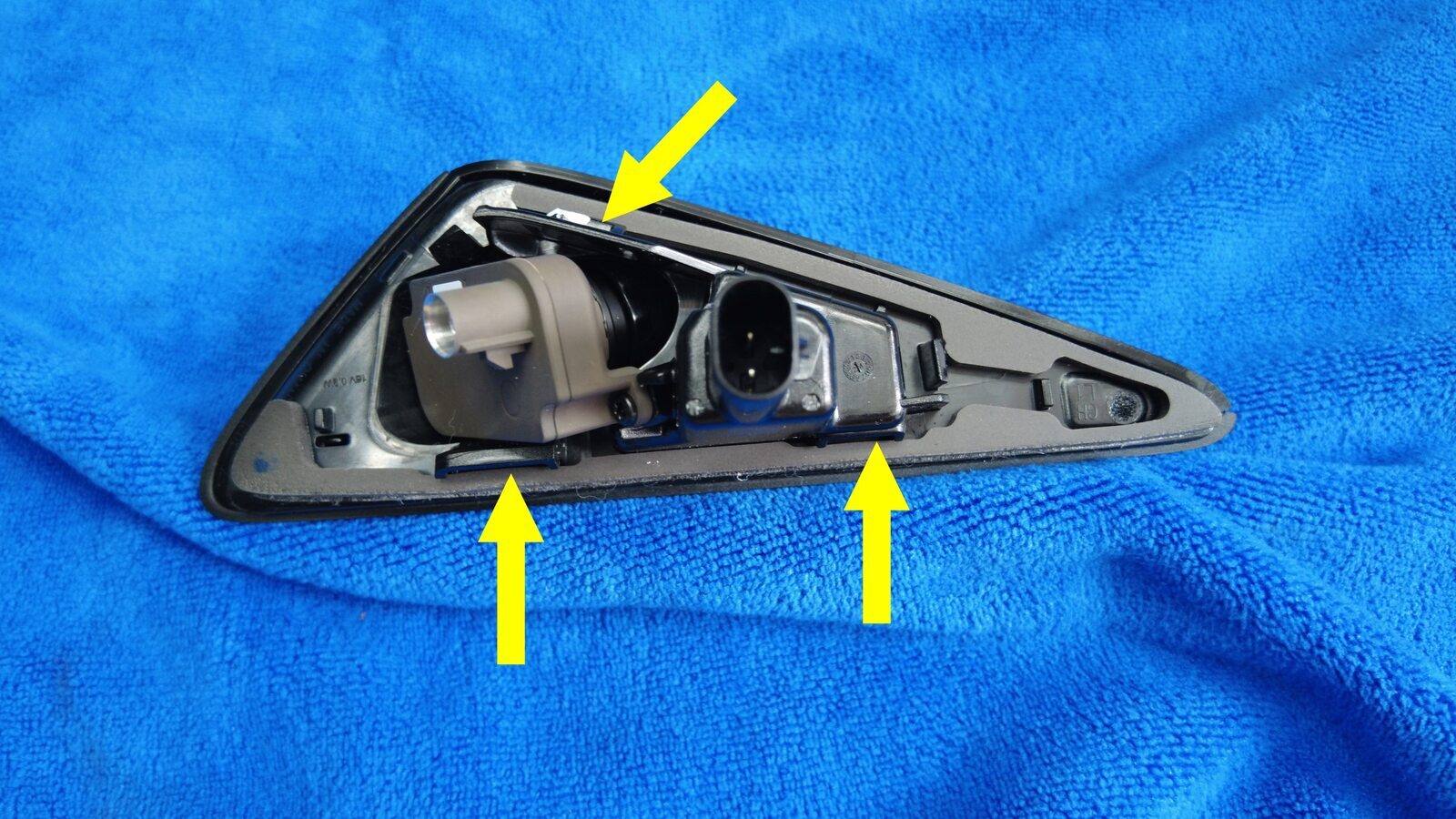

  12. 松开卡子和锁片(2 个)以拆下左侧转向灯。
    Informational PurposesAn informational icon, calling your attention
    按压以松开卡子。

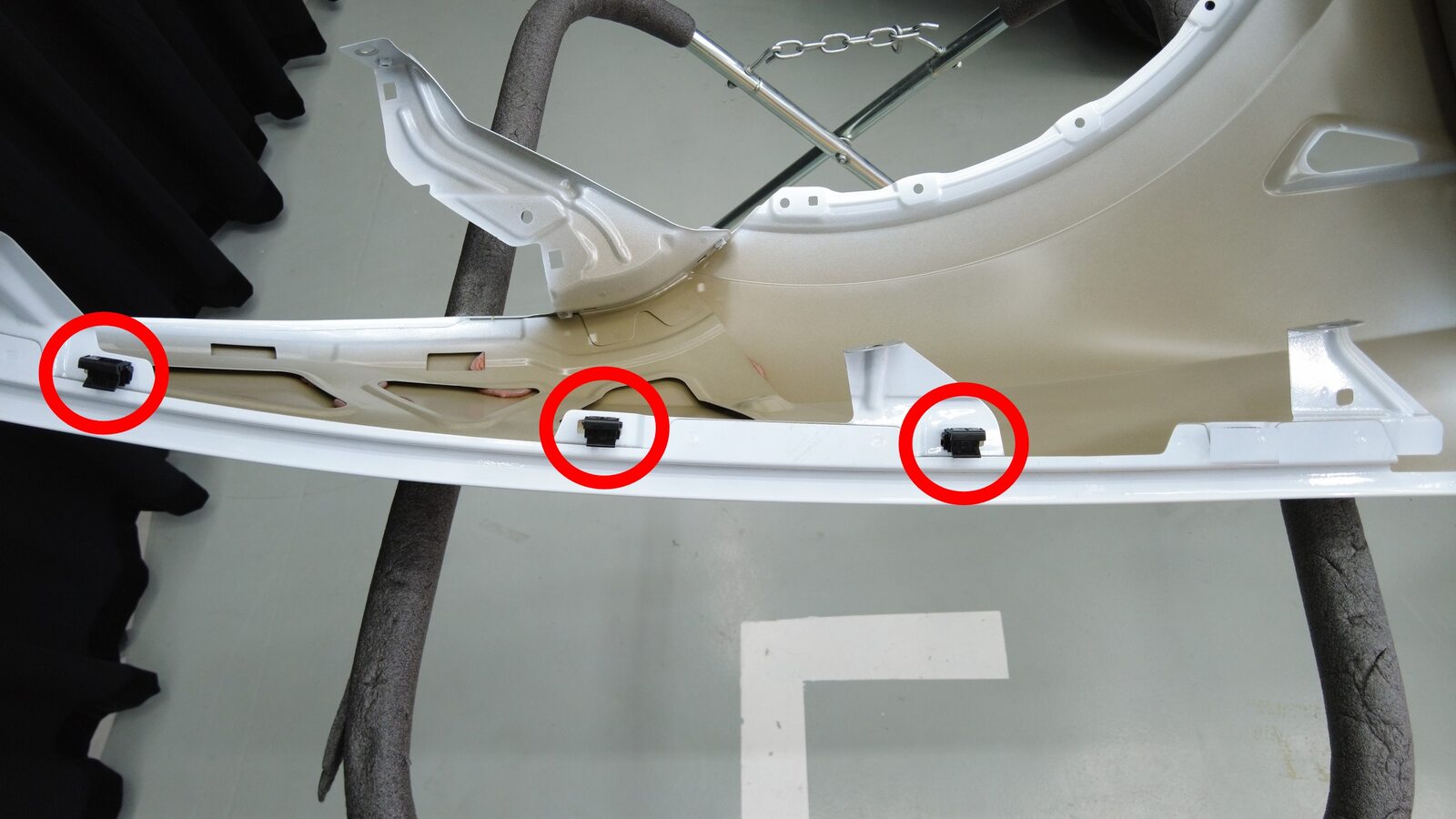

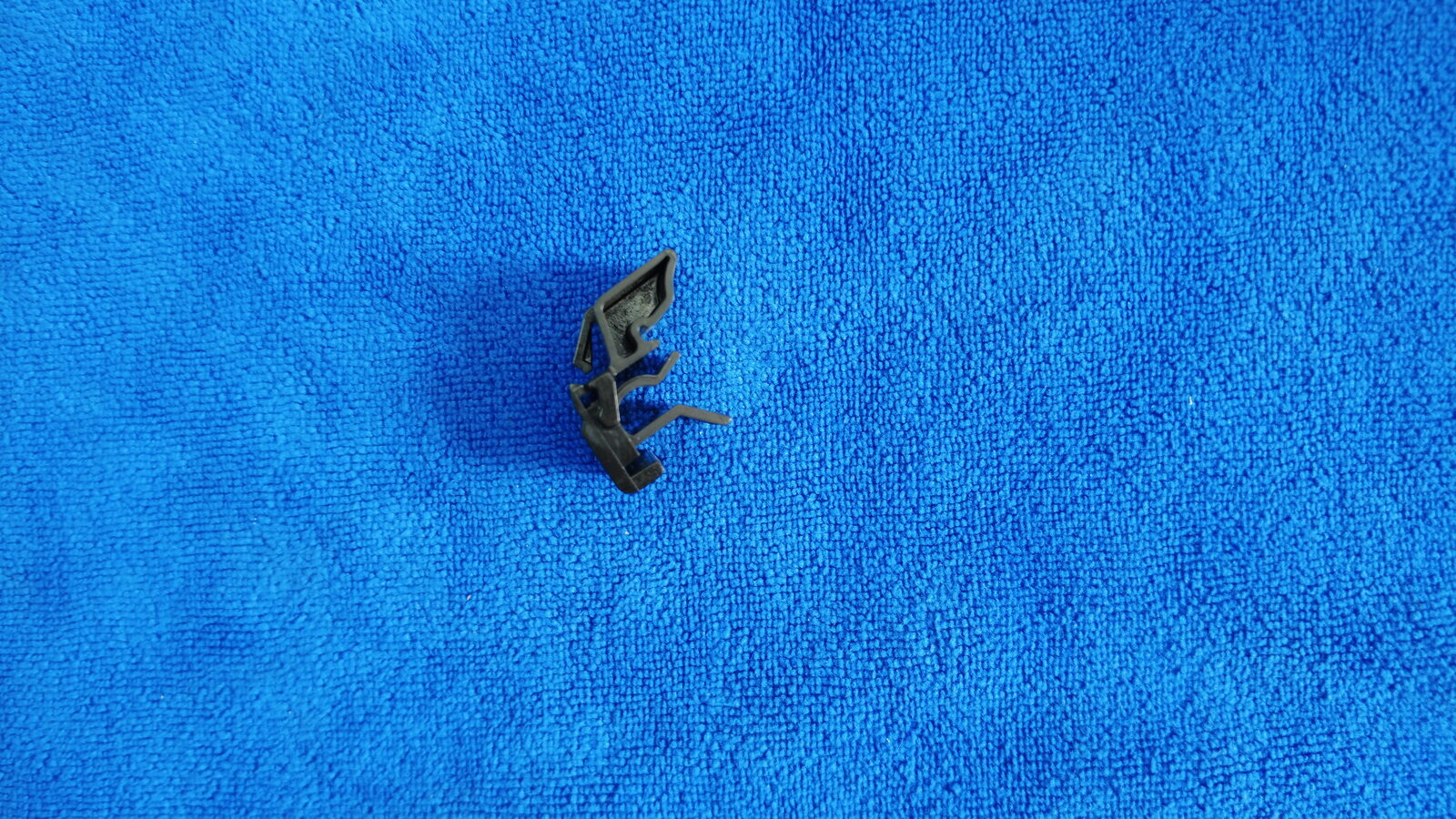

  13. 将前备箱翼子板卡子(3 个)从左前翼子板上拆下。
    Informational PurposesAn informational icon, calling your attention
    更换所有受损的卡子。

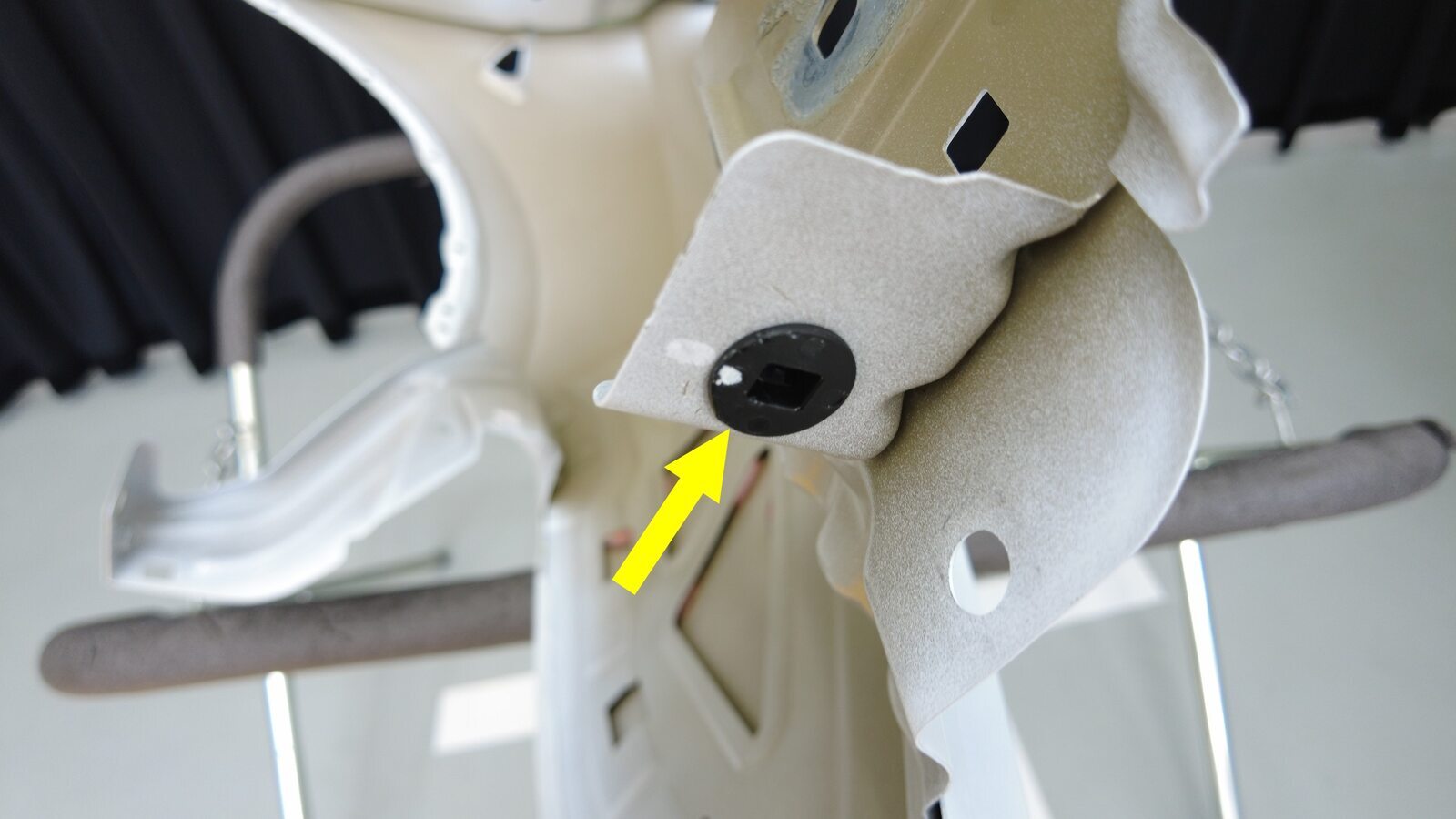

  14. 松开卡子(2 个),将前照灯橡胶索环从左前翼子板上拆下。

安装

  1. 紧固卡子(2 个),将前照灯橡胶索环安装到左前翼子板上。
  2. 将前备箱翼子板卡子(3 个)安装到左前翼子板上。
    Informational PurposesAn informational icon, calling your attention
    更换所有受损的卡子。
  3. 紧固卡子和锁片(2 个),将左侧转向灯安装到翼子板上。
    Informational PurposesAn informational icon, calling your attention
    侧转向灯安装到位时,会听到一声“咔嗒”声。
  4. 连接左侧转向灯连接器(2 个)。
    Informational PurposesAn informational icon, calling your attention
    确保摄像头连接点的锁紧固。

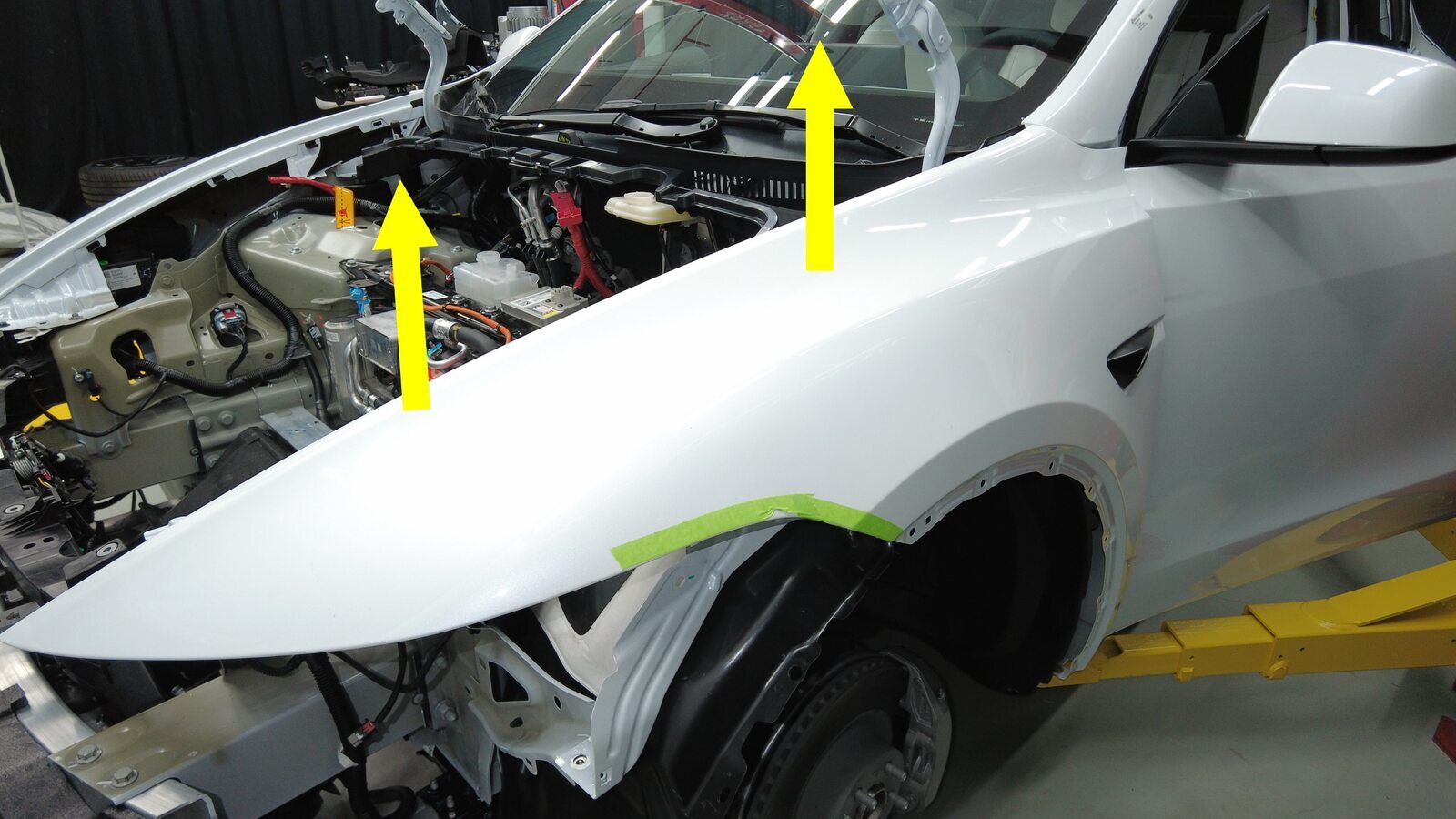

  5. 将左前翼子板总成放置到车辆上。
  6. 安装将左前翼子板下方支架固定到车身的螺母(2 个)。
    9.8 Nm (7.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  7. 安装将左前翼子板支架固定到车身的螺栓(5 个)。
    9.8 Nm (7.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米深套筒
  8. 将前围篦板卡子紧固到左侧支撑支架上。
  9. 将左饰板侧支架安装到翼子板上。请参阅支架 - 饰板侧至翼子板 - LH(拆卸和更换)
  10. 安装左前照灯。请参阅大灯(全球版)- 左 ((拆卸和安装))
  11. 安装前饰板总成。请参阅前保险杠饰板 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    安装完将左前和右前轮拱内衬固定到前饰板总成的卡子(4 个)之后,检查翼子板间隙和齐平度,必要时进行调整。请参阅 CVIS 了解当前规格。
  12. 安装前灯带总成。请参阅灯带 - 前(拆卸和安装)
  13. 连接低压电池电源。请参阅低压电源(断开和连接)
  14. 揭下所有保护胶带。
  15. 升起左前车窗,关闭左前车门。
  16. 将车辆从举升机上移走。
