中控台 2.0 ((拆卸和安装))

校正代码 1519020101 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格中控台 2.0 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将中控台后部固定到车身的螺栓(2 个)
7 Nm (5.2 lbs-ft)
  • 10 毫米套筒
重复使用
将中控台右前部固定到车身的螺栓(2 个)
7 Nm (5.2 lbs-ft)
  • 10 毫米套筒
重复使用
将中控台左前部固定到车身的螺栓(2 个)
7 Nm (5.2 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 拆下中控台后端面板。请参阅中控台 - 后侧下饰盖 ((拆卸和更换))

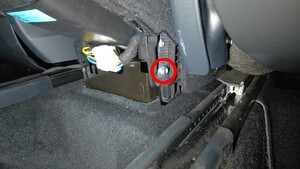

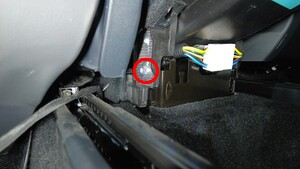

  2. 拆下将中控台左后部和右后部固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
  3. 拆下右侧脚部空间隔音板。请参阅隔音板 - 脚部空间 - 副驾位(拆卸和更换)
  4. 拆卸中控台右前面板处地毯。请参阅中控台右侧饰板 ((拆卸和更换))

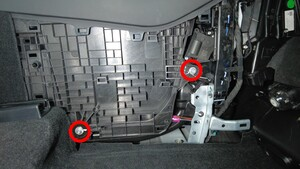

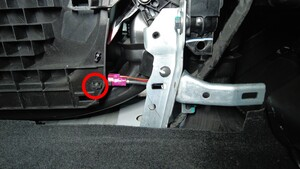

  5. 拆卸将中控台右前部固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
  6. 拆下左侧脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))
  7. 拆卸中控台左前面板处地毯。请参阅中控台左侧饰板 ((拆卸和更换))

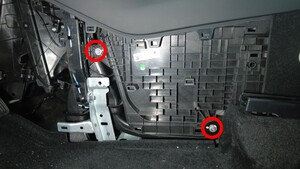

  8. 拆卸将中控台左前部固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
  9. 断开低压电源。请参阅低压电源(断开和连接)

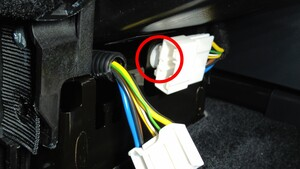

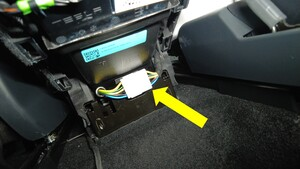

  10. 断开电气连接器与中控台后部的连接。
    Informational PurposesAn informational icon, calling your attention
    断开电气线束后,使用卡子撬具松开将电气连接器固定到中控台的卡子。

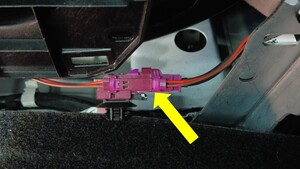

  11. 拆卸中控台右前侧的线束夹,然后断开连接器。

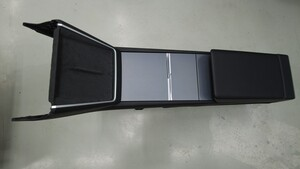

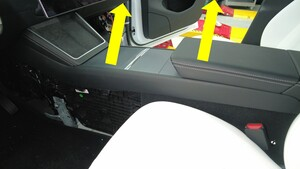

  12. 在协助下,按照以下步骤将中控台从车辆上拆下:
    1. 将中控台后部向上倾斜。
    2. 将中控台向车辆后部拉动。
    3. 将中控台前部向上倾斜。
    4. 通过副驾位车门,将中控台取出。

安装

  1. 在协助下,按照以下步骤将中控台安装到车辆上:
    1. 将中控台前部向下倾斜。
    2. 将中控台向车头方向滑入。
    3. 将中控台后部向下倾斜,直至入位。
  2. 连接中控台右前侧电气连接器,然后将线束夹安装到中控台上。
  3. 连接中控台后部的电气连接器。
    Informational PurposesAn informational icon, calling your attention
    安装将电气连接器固定到中控台的卡子,然后连接电气线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正确安装连接器。继续此程序前,先执行推拉测试。
  4. 安装将中控台右前部固定到车身的螺栓(2 个)。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
  5. 安装中控台右前面板处地毯。请参阅中控台右侧饰板 ((拆卸和更换))
  6. 安装右侧脚部空间隔音板。请参阅隔音板 - 脚部空间 - 副驾位(拆卸和更换)
  7. 安装将中控台左前部固定到车身的螺栓(2 个)。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
  8. 安装中控台左前面板处地毯。请参阅中控台左侧饰板 ((拆卸和更换))
  9. 安装左侧脚部空间隔音板。请参阅驾驶位脚部空间闭合件 - 仪表板 ((拆卸和更换))
  10. 连接低压电源。请参阅低压电源(断开和连接)
  11. 安装将中控台左后部和右后部固定到车身的螺栓(2 个)。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
  12. 安装中控台后端面板。请参阅中控台 - 后侧下饰盖 ((拆卸和更换))
