SAE Headlights - Adjust (Wall Method) (Test/Adjust)
校正代码 17400100 FRT 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2025-05-29: 更新了墙壁法测试程序，以提准确度。
借助墙壁调节前照灯
此程序需要使用专用工具：
- 1114934-00-A：激光测距仪
- 1115239-00-A: 卷尺，5 米 - 16 英尺
- 1115212-00-A: 翼子板盖板
-
调整车位以便调节前照灯。车辆应：
- 停放在环境光微弱，较昏暗的作业区域。
- 停放在水平的地面上。
- 与墙壁保持垂直，墙面需为哑光。墙壁必须至少有 1.8 米（6 英尺）高和 3.7 米（12 英尺）宽。
- 按照技术规格对所有 4 个轮胎充气。
-

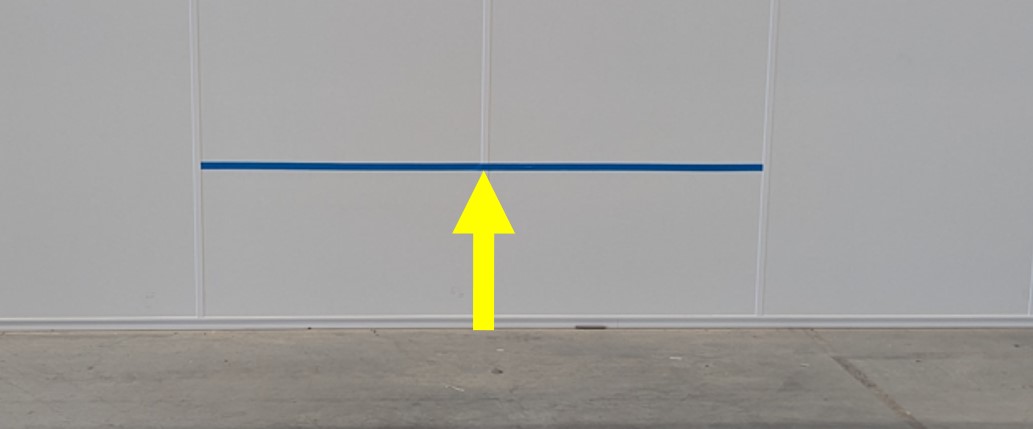

在墙上距离地面 61 厘米（24 英寸）处粘贴一条胶带。
-
在距离墙壁 7.62 米（25 英尺）的地面粘贴一条胶带，以指示车辆应当停驻的位置。

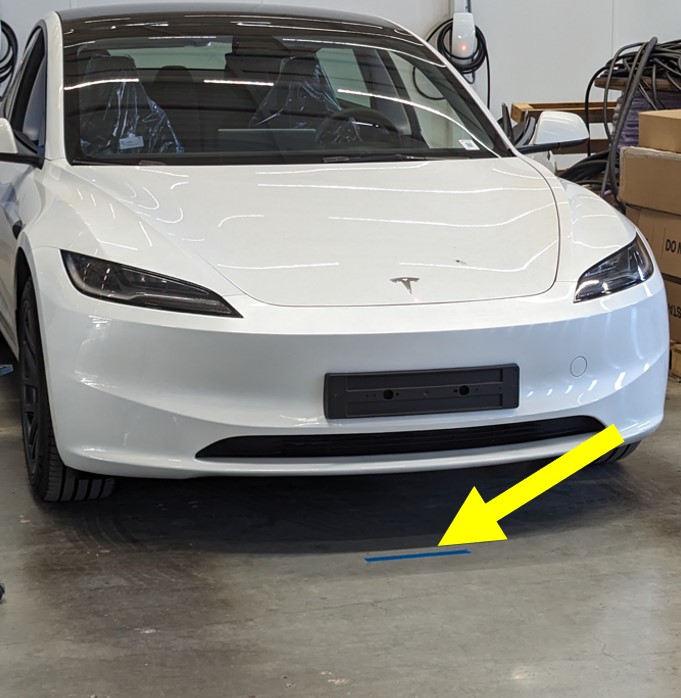

- 将车辆停放在与墙壁垂直的平整表面上，使前饰板与地面上的胶带对齐。
-

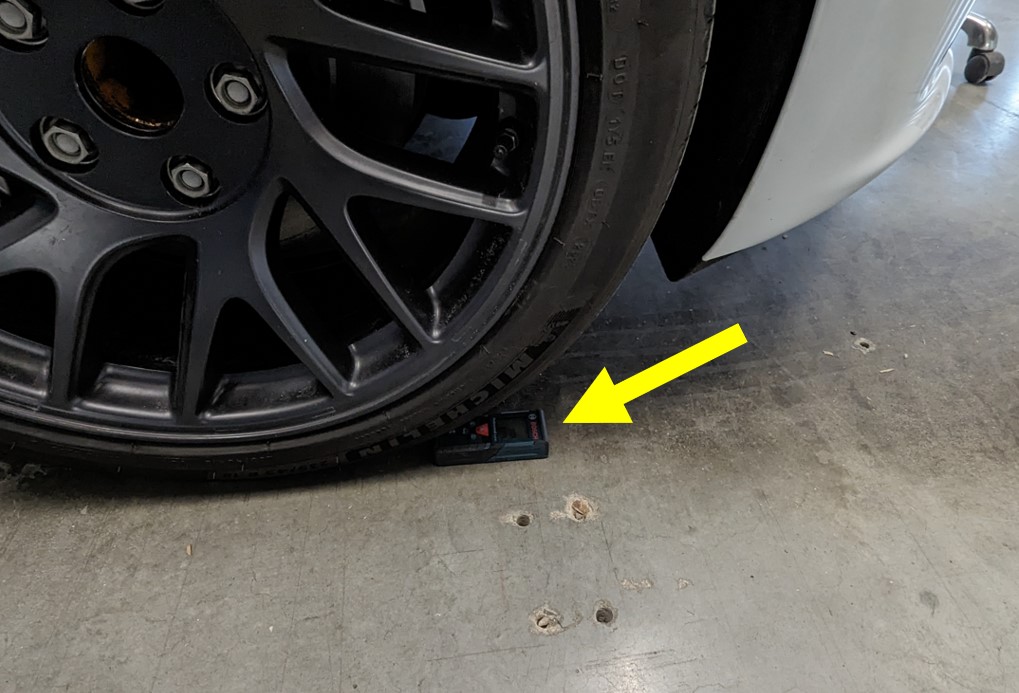

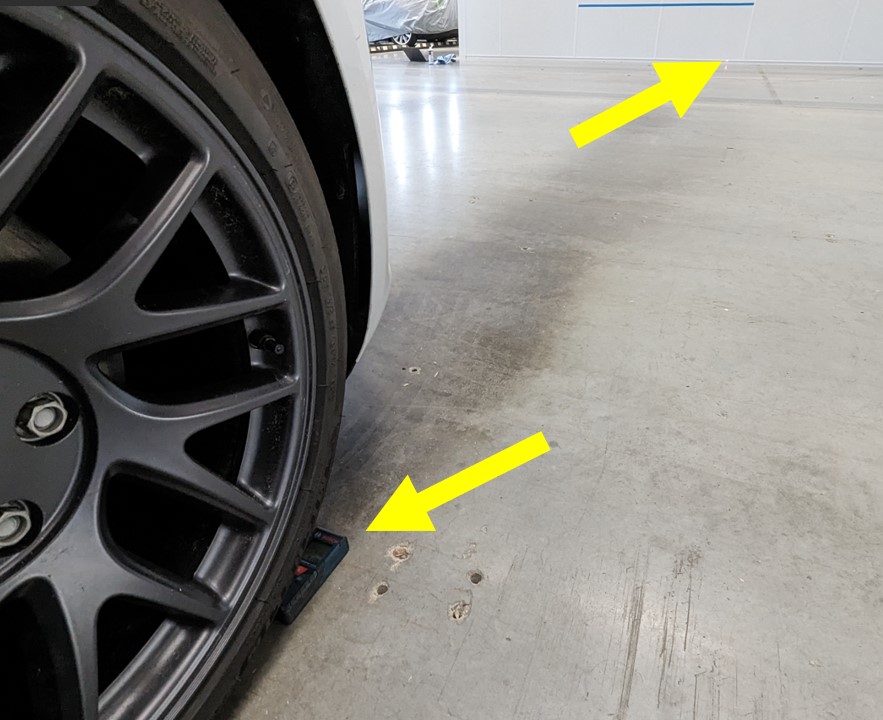

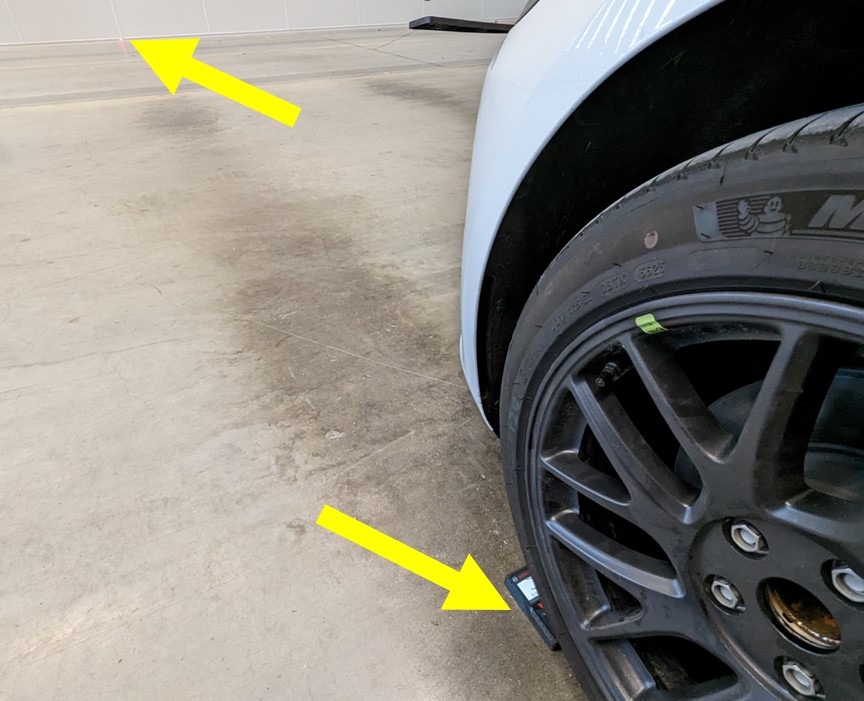

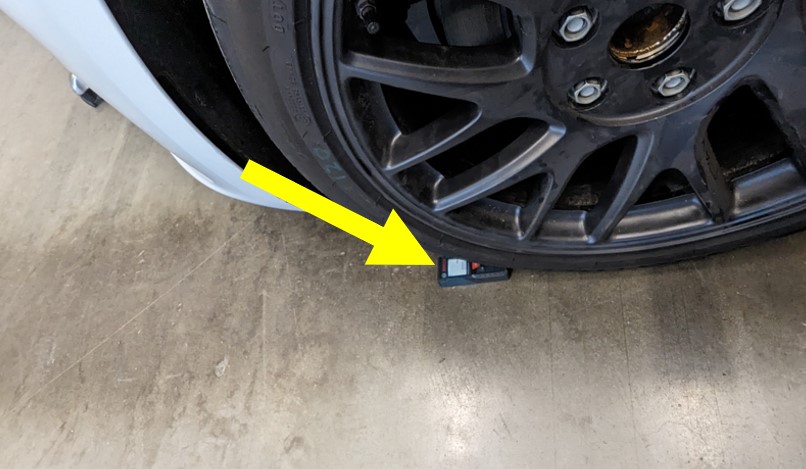

测量各前轮中心与墙壁之间的距离，确认车辆垂直于墙壁。
注如果距离相同，说明车辆与墙壁垂直，否则，请重新调整车辆位置，直至左右测量值之差不大于 3 毫米。
-

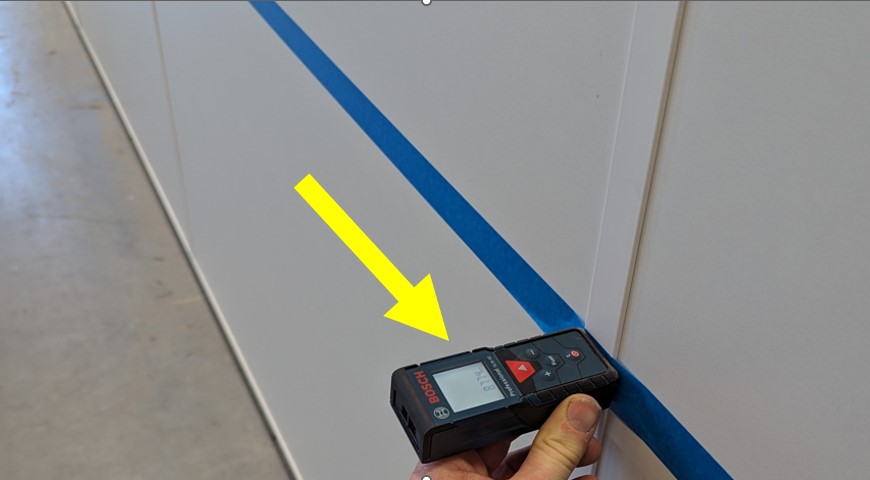

将激光笔对准墙壁上的胶带，向车辆中心点投射一束激光束。激光束与车辆中心点准确对齐后，在激光笔位置粘贴一条胶带以标记墙壁中心线。
-
在墙上左右两侧距离中心线 77 厘米（30 英寸）处各粘贴一条胶带。
注这些参考标记将用作前照灯调节参考目标。
-
在前置摄像头处垂直粘贴一条胶带，以标记车辆中心。确保所标记中心距离饰板边缘的距离为 776 毫米（约 30 英寸）。
注这个参考标记将用于对准两个前照灯之间的中点，确保调节准确度。
- 打开左前车门，降下左前车窗。
- 启用“维护模式”。请参阅 维护模式。
- 在触摸屏上，点击以启用“前照灯调节模式”。
-
通过中央显示器激活试驾超控。
注超控按钮仅可在地面平整的情况下启用，为确保表面平整度，最大偏差不应超过 3 毫米。
-

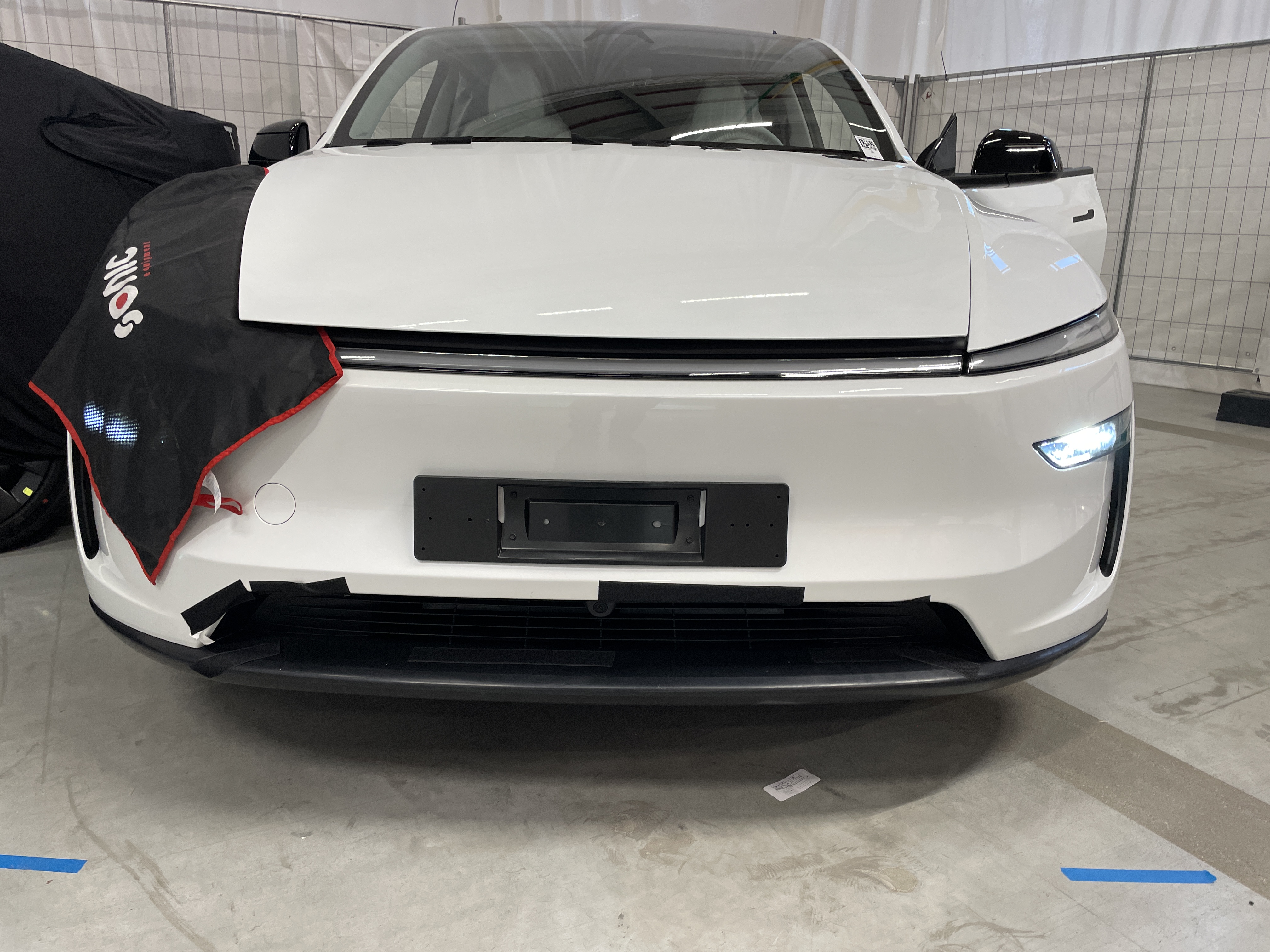

使用干净的车间抹布遮盖 RH 大灯，务必遮住右侧大灯的全部光源。
-

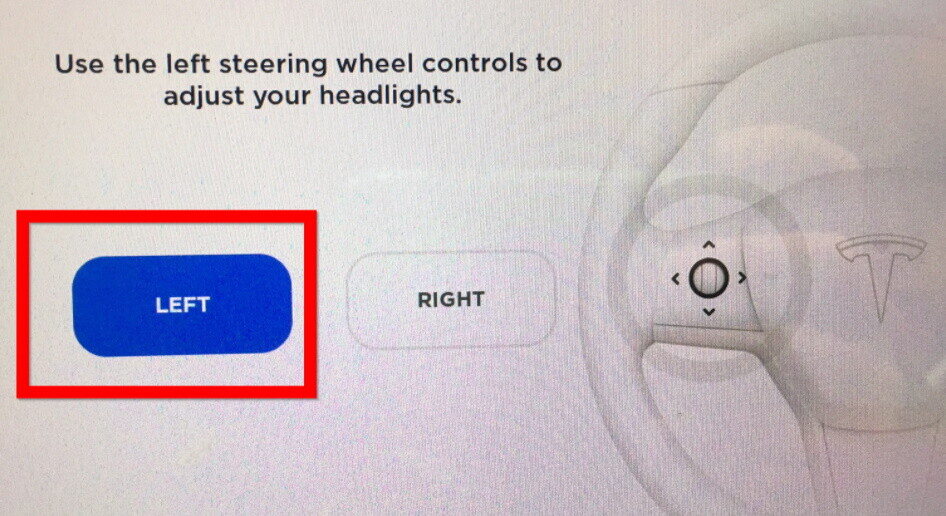

调整左侧前照灯：点击触摸屏上的Left，然后使用方向盘左滚轮调整光束水平。调整左侧前照灯，使水平光束顶部与墙壁上的水平胶带标记对齐，且 "L" 型光束的左边缘与左侧垂直参考胶带标记对齐。
警告前照灯对光过程中，请勿坐在车内，因为这会影响前照灯光束高度。
- 拆下 RH 大灯罩。
- 遮盖 LH 大灯，并重复第 14 至 16 步，以便调节 RH 大灯。
- 通过中央显示器退出“前照灯调节模式”。
- 退出“维护模式”。请参阅 维护模式。
- 升起左前车窗，关闭左前车门。
