AC Charge Port Latch Stick - GB ((拆卸和更换))

校正代码 44010102302 FRT 0.72 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下充电接口总成。请参阅 Charge Port (GB/T Charging Standard) ((拆卸和更换))。
  2. 脱下高压绝缘手套。
  3. 拉动并按住手动释放缆索，以释放传动装置。
  4. 拆卸将传动装置固定到充电接口总成的螺钉（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
    • M12 1/4 英寸钻头棘轮裸具
    • 0 级电工保护手套
    • 梅花 T20 套筒
  5. 旋转 30 度，将传动装置从充电接口总成内取出。
  6. 将直流闩锁杆 O 型环从充电接口总成上拆下并弃用。

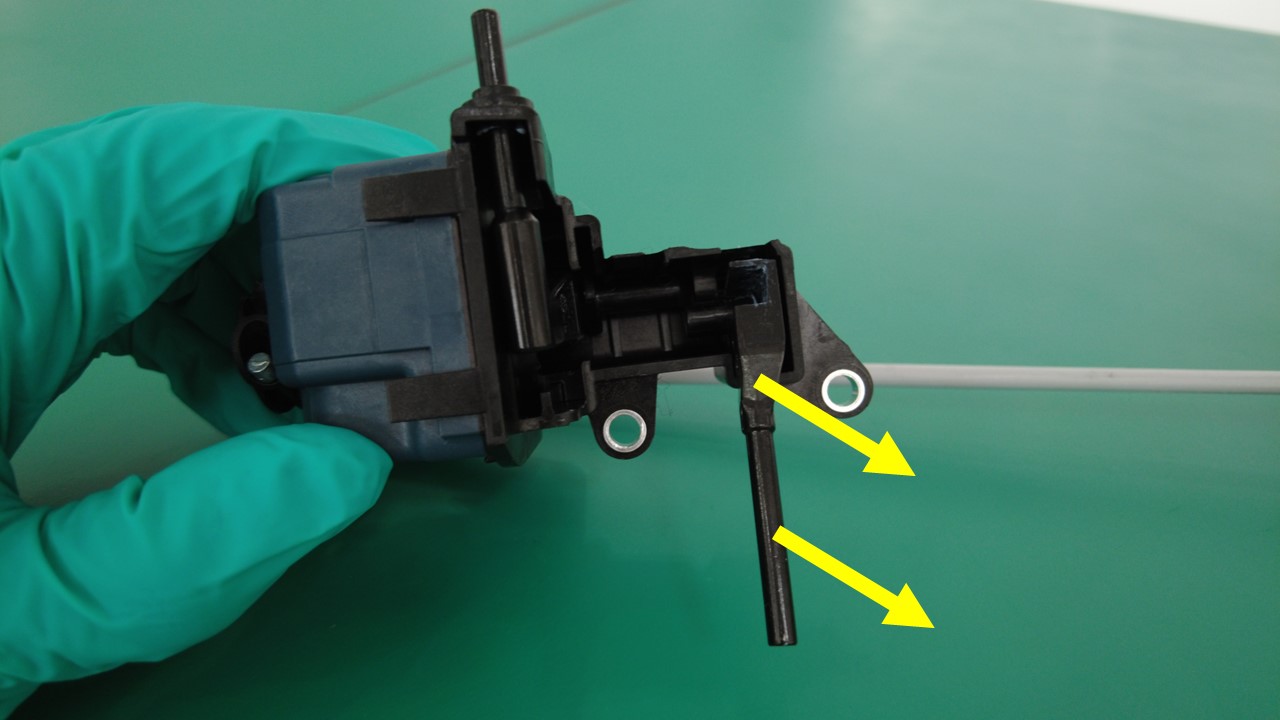

  7. 旋转交流充电接口闩锁杆，以将其从传动装置上松开。

安装

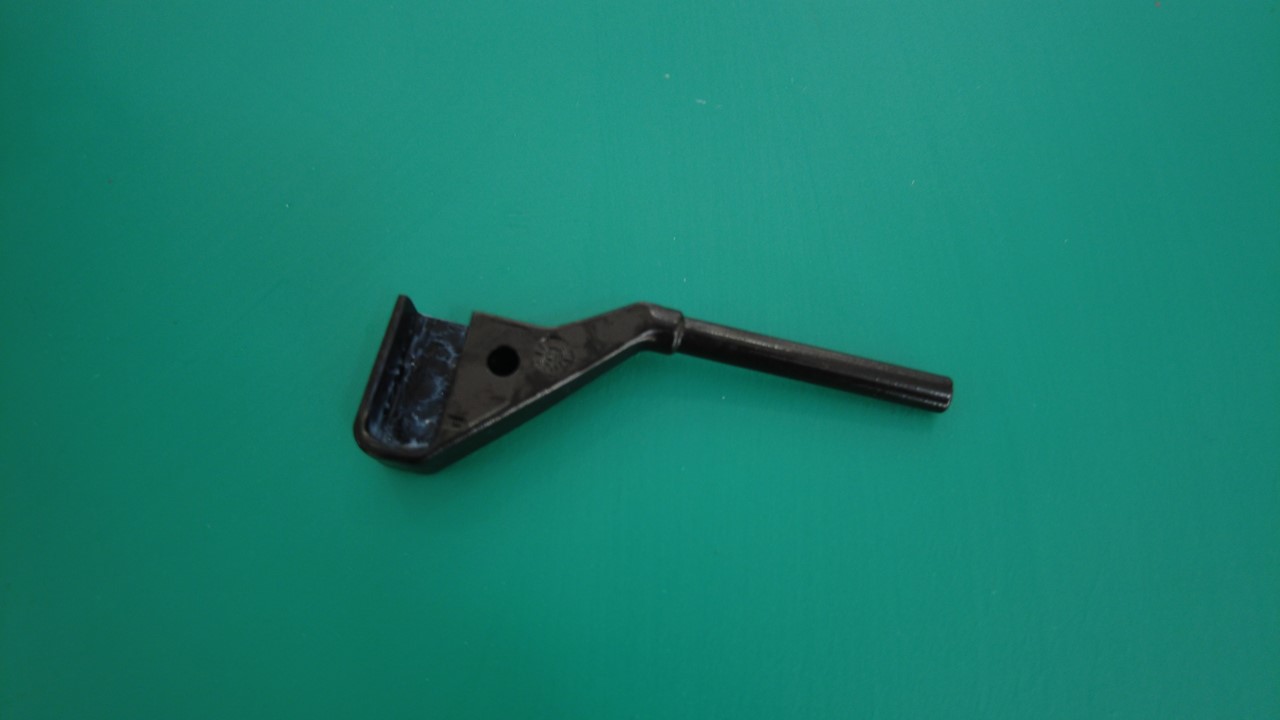

  1. 在闩锁杆和 O 型环上涂抹足量润滑剂。

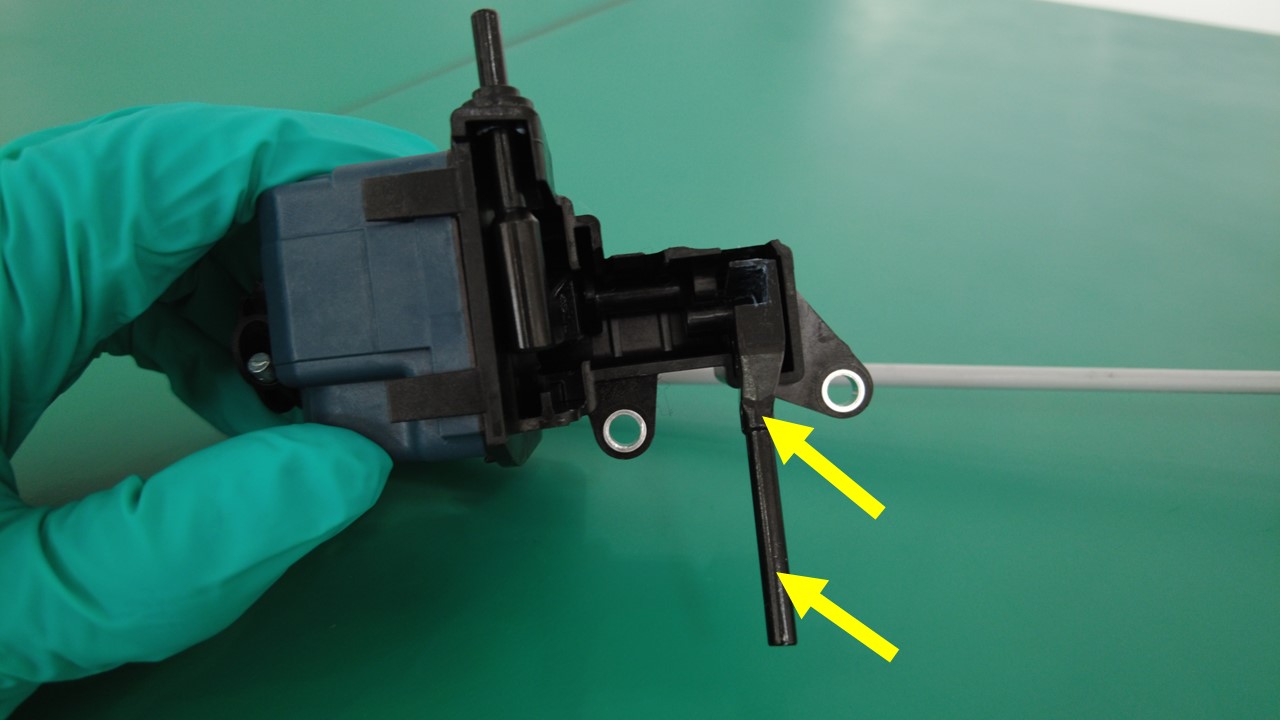

  2. 旋转交流充电接口闩锁杆，以将其安装到传动装置上。
  3. 将新的直流闩锁杆 O 型环 (1099100-02-A) 安装到充电接口总成上。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿损坏 O 型环。
  4. 将传动装置放置到充电接口总成上。
    Informational PurposesAn informational icon, calling your attention
    注
    轻轻推动传动装置，确保传动装置和充电接口之间没有间隙。
  5. 安装将传动装置固定到充电接口总成的螺钉（2 个）。
    3.3 Nm (2.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/2 英寸切割钻头套件（78 个双头迷你棘轮）
    • M12 1/4 英寸钻头棘轮裸具
    • 0 级电工保护手套
    • 梅花 T20 套筒
  6. 戴上高压绝缘手套和皮质外手套。
  7. 安装充电接口总成。请参阅 Charge Port (GB/T Charging Standard) ((拆卸和更换))。
