电机 - 倾角调节 - 靠背 - 前排座椅(拆卸和更换)

校正代码 1301020302 FRT 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

拆卸

  1. 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    保护好座椅座垫,以防受损。
  2. 拆下驾驶位座椅腰部支撑总成。请参阅第一排座椅靠背电动腰托 - 左 ((拆卸和安装))
  3. 拆下驾驶位座椅外侧护板支架。请参阅支架 - 侧护板 - 外侧 - LH(拆卸和更换)
  4. 拆下驾驶位座椅内侧护板支架。请参阅支架 - 侧护板 - 内侧 - LH(拆卸和更换)

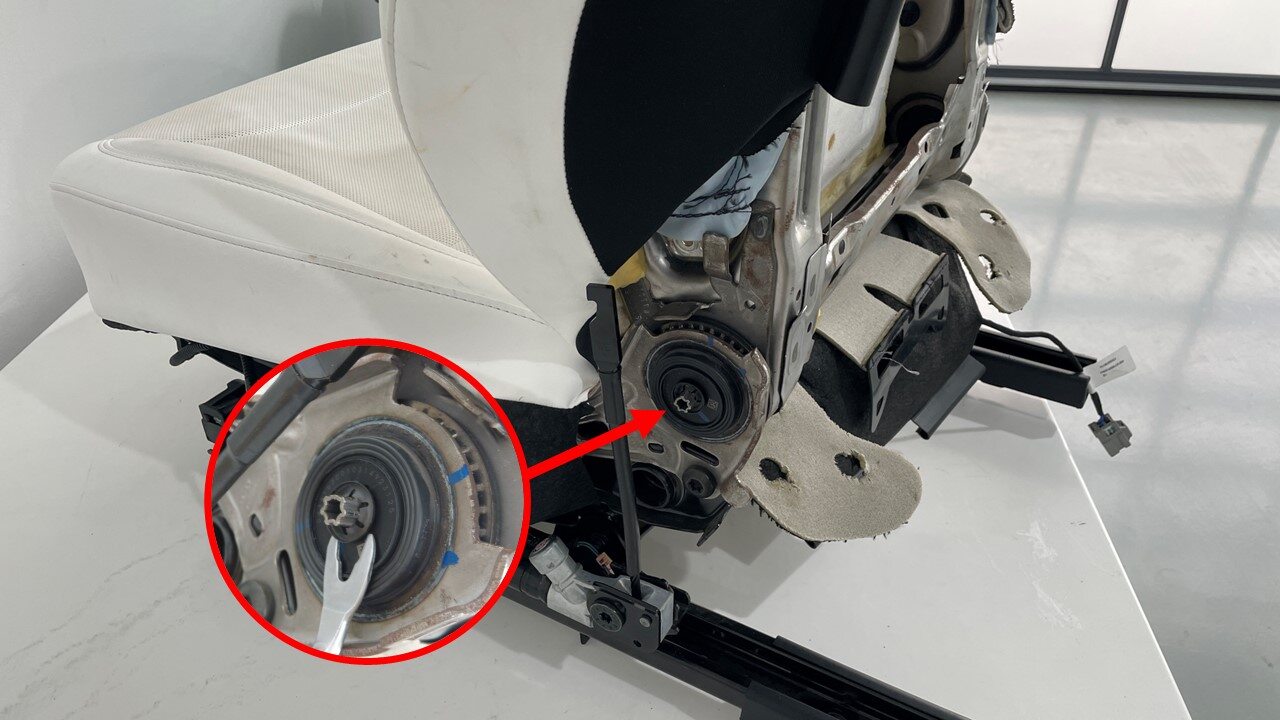

  5. 拆下并弃用将靠背倾角调节管固定到框架的卡子。
    Informational PurposesAn informational icon, calling your attention
    从不同角度将卡子从轴上拆下。从同一角度拆卸时,无法将卡子完全拆下。

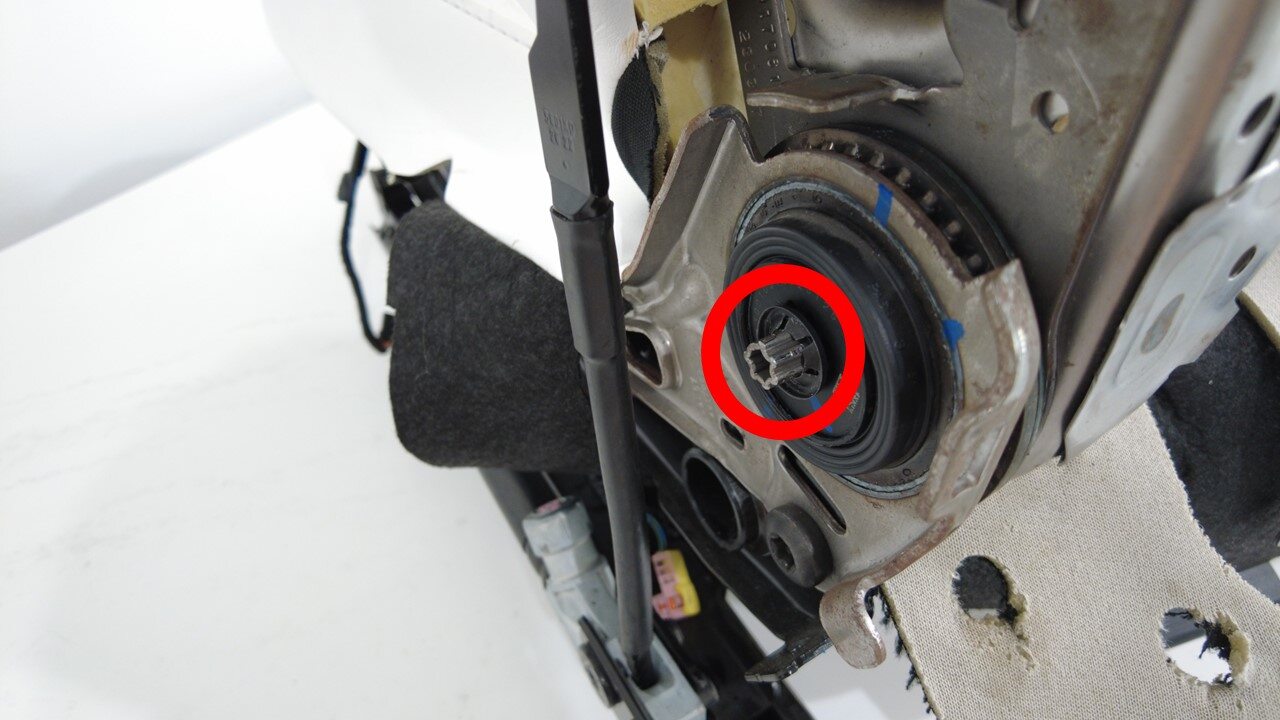

  6. 将驾驶位座椅靠背倾角调节管推过座椅框架,以便能从另一侧看到一小部分靠背倾角调节管。将靠背倾角调节管从框架内拉出并拉离。

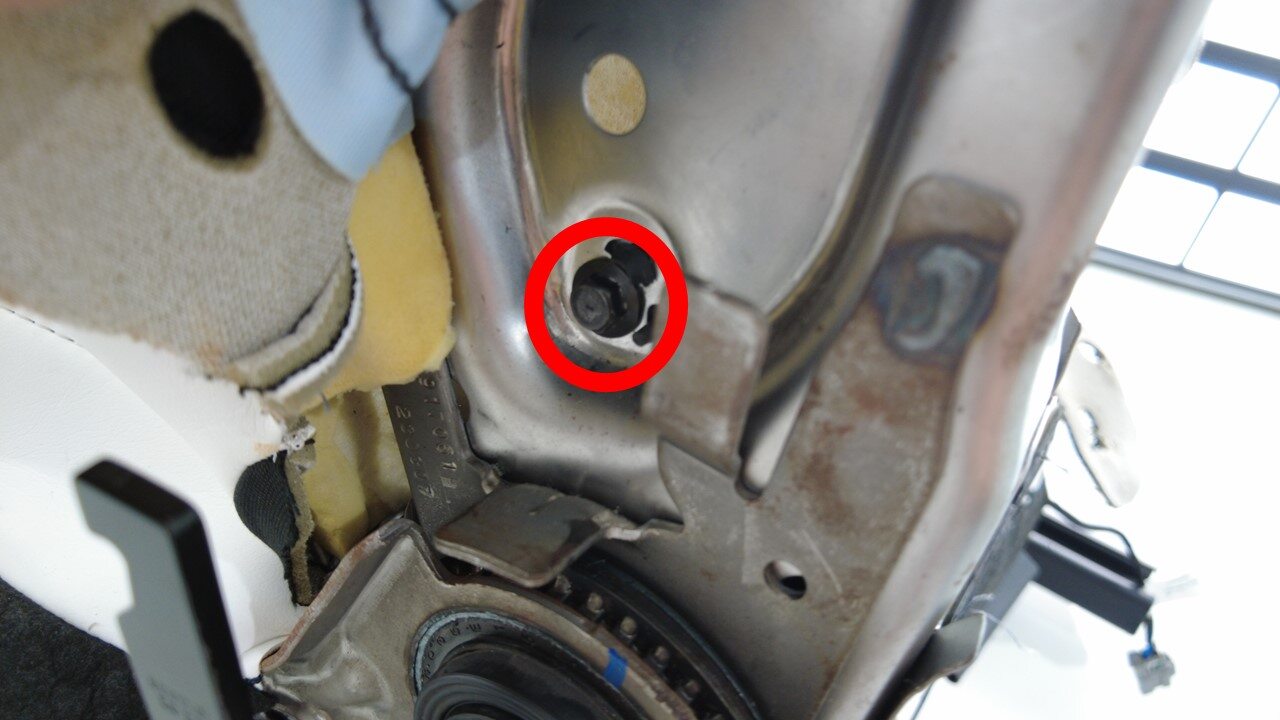

  7. 拆下将靠背倾角调节电机固定到座椅靠背框架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    确保电机上的定位销未被损坏。拆卸紧固件时,请按住电机,以免在拆卸过程中损坏定位销。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 8 毫米套筒

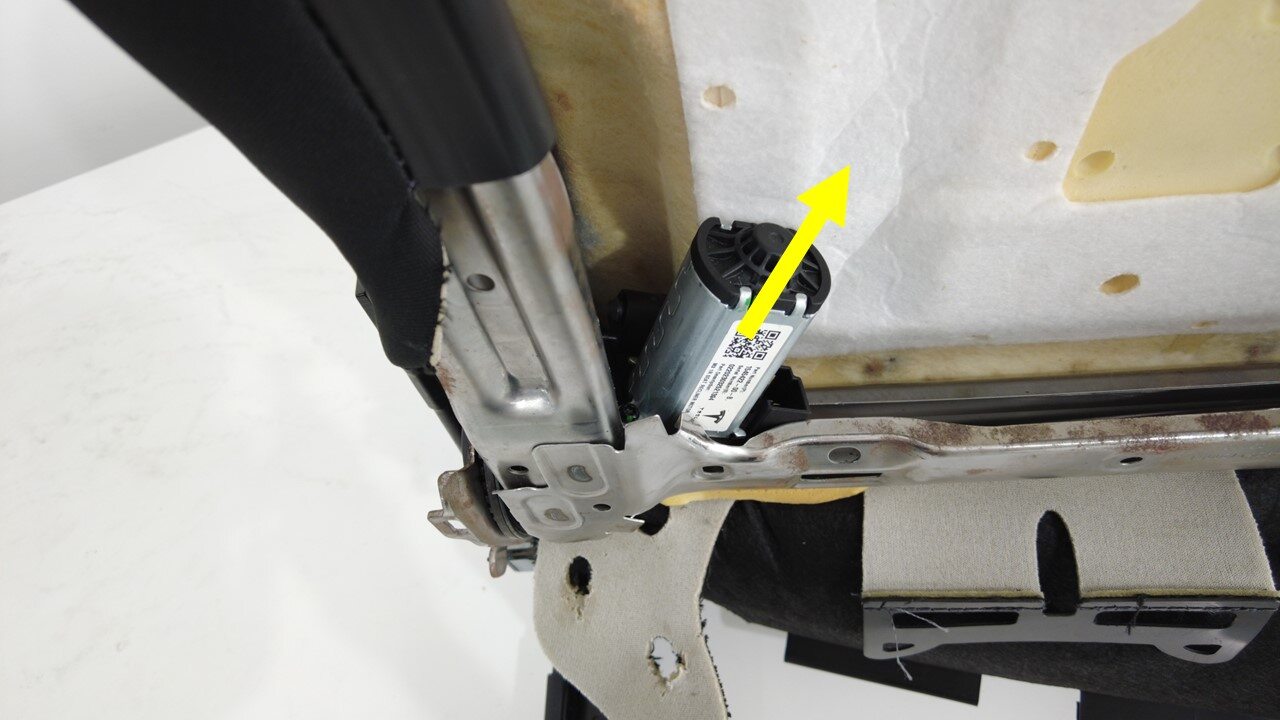

  8. 将靠背倾角调节电机从座椅靠背框架上拆下。

安装

  1. 将靠背倾角调节电机放置在座椅靠背框架上。
    Informational PurposesAn informational icon, calling your attention

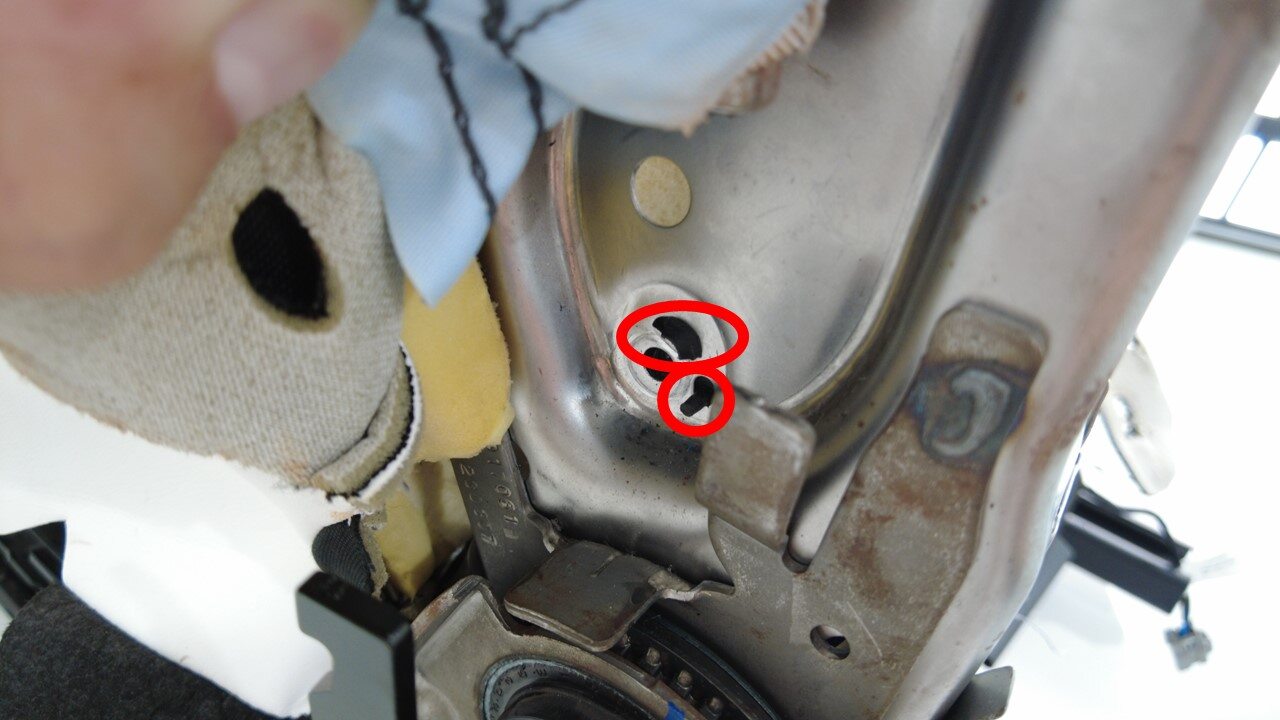

    确保定位销安装在正确位置。
  2. 手动拧紧将靠背倾角调节电机固定到座椅靠背框架的螺栓。

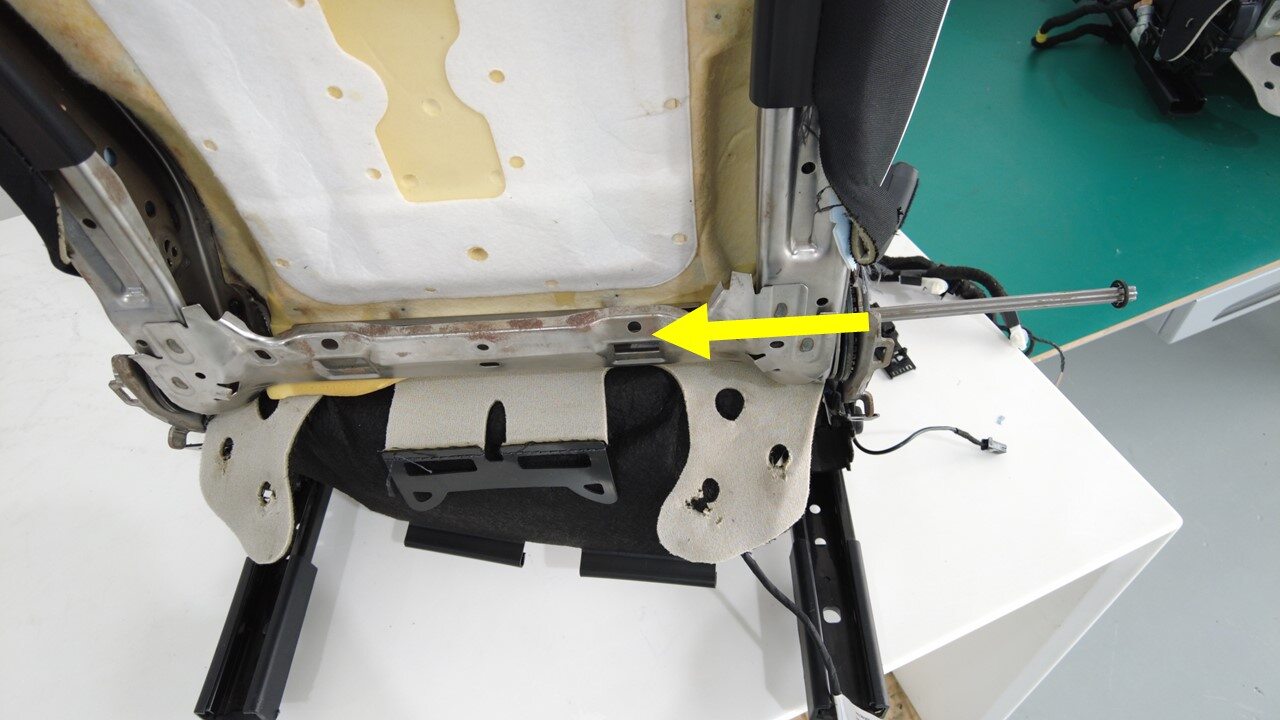

  3. 将驾驶位座椅靠背倾角调节管从驾驶位座椅总成内侧推入,然后将靠背倾角调节管推入座椅框架,直到大约 6.7 毫米调节管可以从外侧看见为止。
    Informational PurposesAn informational icon, calling your attention
    将调节管上的金属挡块与孔洞上的凹槽接合。

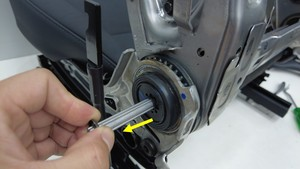

  4. 在协助下,握住调节管外侧一端,使用 12 毫米深套筒和橡胶锤将新的卡子 (1527040-00-A) 装入靠背倾角调节管内侧一端。
  5. 紧固将靠背倾角调节电机固定到座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 8 毫米套筒
  6. 安装驾驶位座椅外侧护板支架。请参阅支架 - 侧护板 - 外侧 - LH(拆卸和更换)
  7. 安装驾驶位座椅内侧护板支架。请参阅支架 - 侧护板 - 内侧 - LH(拆卸和更换)
  8. 安装驾驶位座椅腰部支撑总成。请参阅第一排座椅靠背电动腰托 - 左 ((拆卸和安装))
  9. 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
  10. 通过触摸屏校准座椅。点击Controls > Service > Driver Seat, Steering & Mirrors Calibration > Start,按照触摸屏上指示进行操作,然后等待程序完成。
  11. 将驾驶位座椅移回原位。
  12. 升起左侧车窗,关闭左侧车门。
