遮阳板 - 左 ((拆卸和更换))
校正代码
1505020102
FRT
0.05
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-05-20: 添加了“安装前，先在螺钉上涂敷 Loctite 242”的步骤。将推荐工具更改为 T25 批头。
- 2026-02-02: 添加了“注意避免损坏线束”的说明。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将遮阳板固定到车辆的螺钉 |
 3.5 Nm (2.6 lbs-ft) |
|
重复使用 |
拆卸
- 打开左侧前车门，降下左侧前车窗。
-

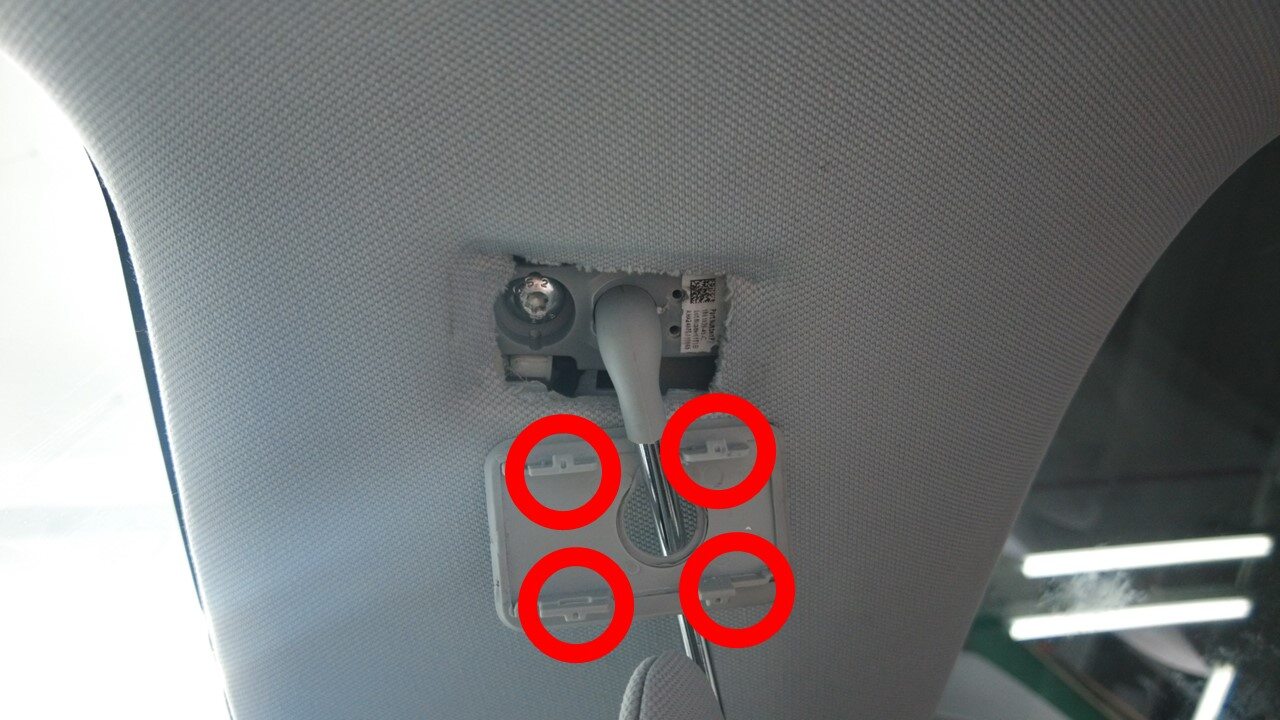

松开将遮阳板支架盖固定到车辆的夹子 (x4)。
注如有必要，可展开遮阳板。
-

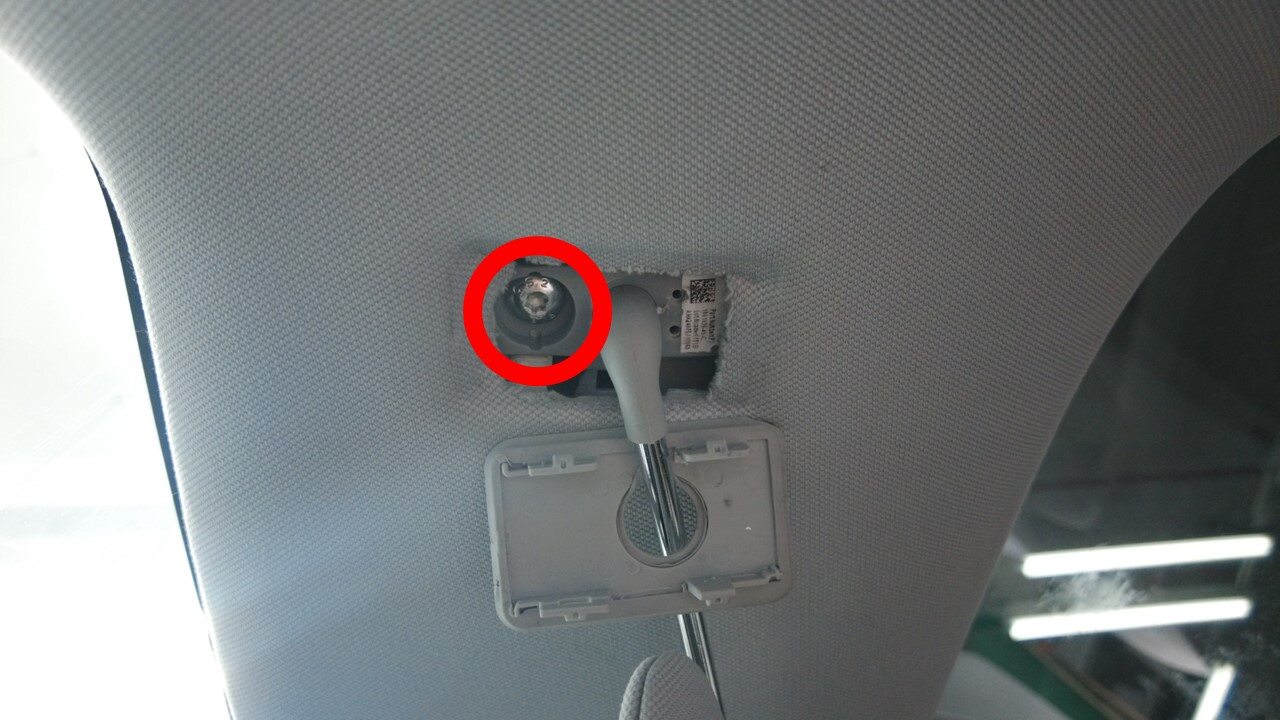

拆下将遮阳板固定到车辆的螺钉。
TIp推荐使用以下工具
- T25 梅花批头
- 将左侧遮阳板从顶篷区域左侧拆下。
-

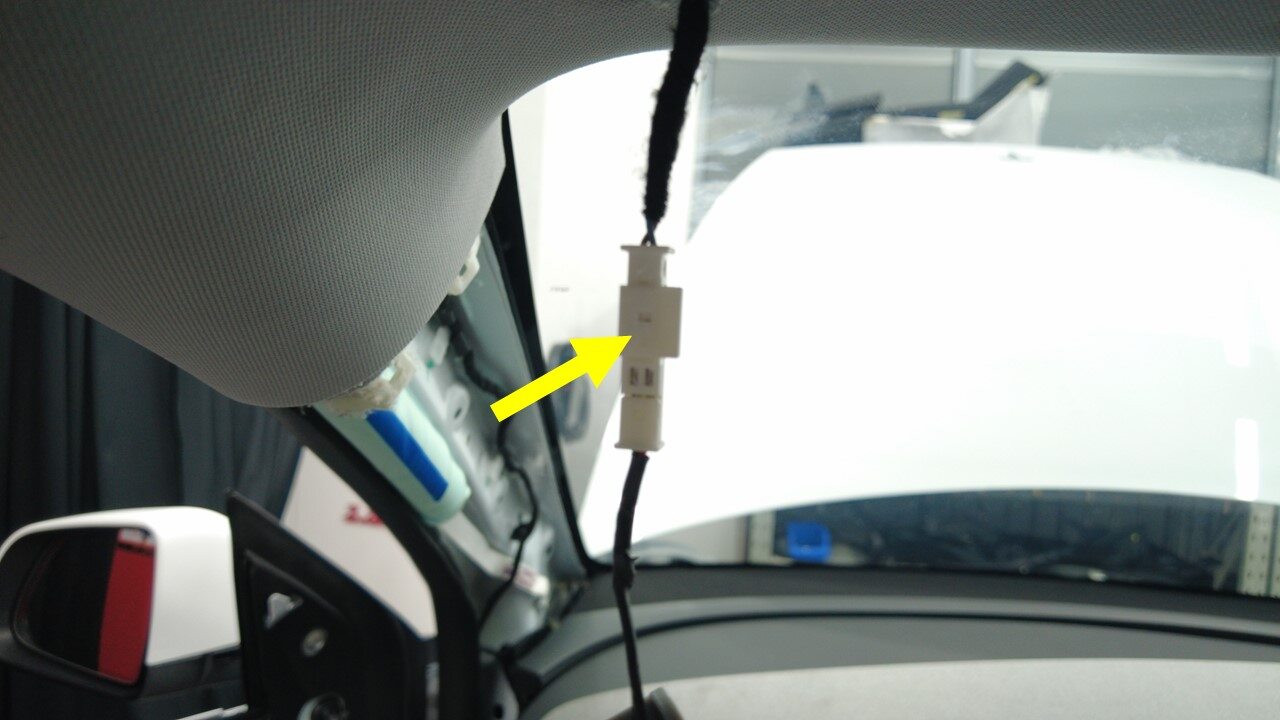

将电气连接器从遮阳板上断开。
-

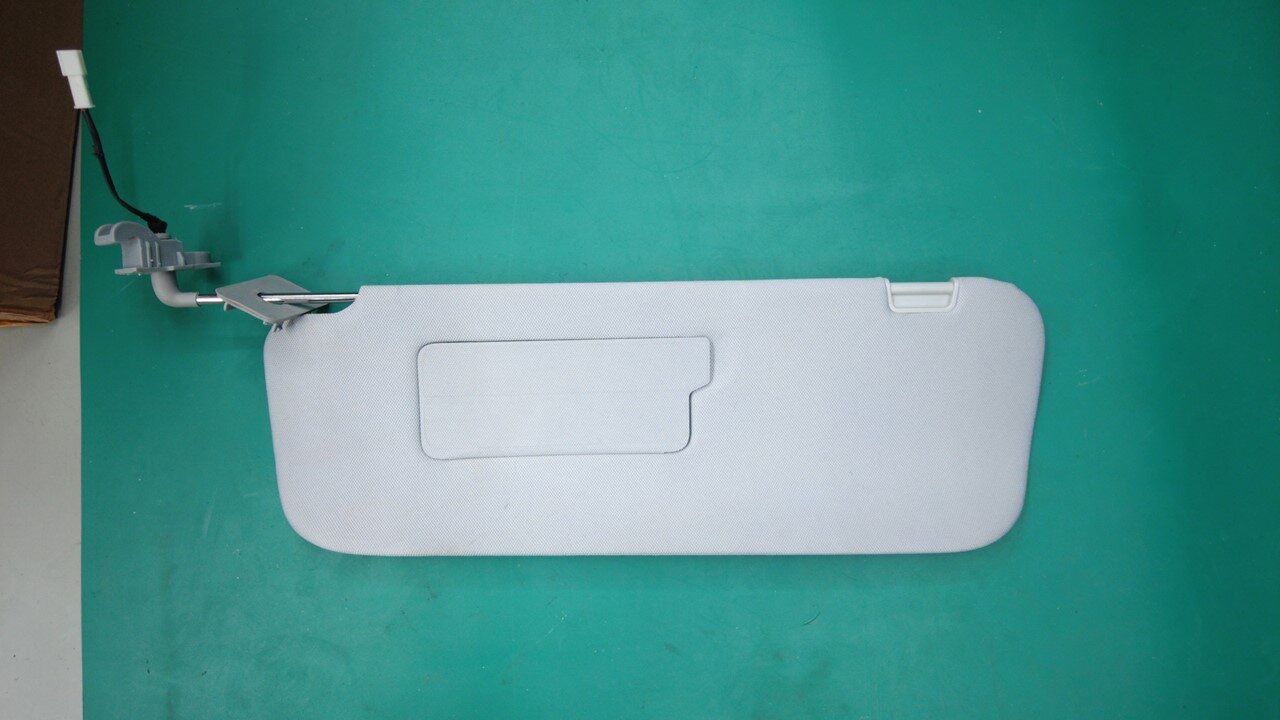

将遮阳板从车辆上拆下。
安装
-
将电气连接器与遮阳板相连。
警告确认遮阳板电气线束布设正确，安装过程中不会受到损坏。
-
在螺钉上涂敷中等强度的 Loctite 242，然后安装将遮阳板固定到车辆上的螺钉。3.5 Nm (2.6 lbs-ft)TIp推荐使用以下工具
- T25 梅花批头
-
安装将遮阳板支架盖板固定到车辆的卡子（4 个）。
- 升起左侧前车窗并关闭左侧前车门。
