掀背车门撞销 ((拆卸和更换))

校正代码 1120020202 FRT 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1588903-00-A 车身间隙和齐平度工具

扭矩规格

表 1. 扭矩规格掀背车门撞销 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将掀背尾门撞销固定到车身的螺栓(2 个)
24 Nm (17.7 lbs-ft)
  • T45 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆下后备箱门槛饰板。请参阅后备箱门槛下饰件 ((拆卸和更换))

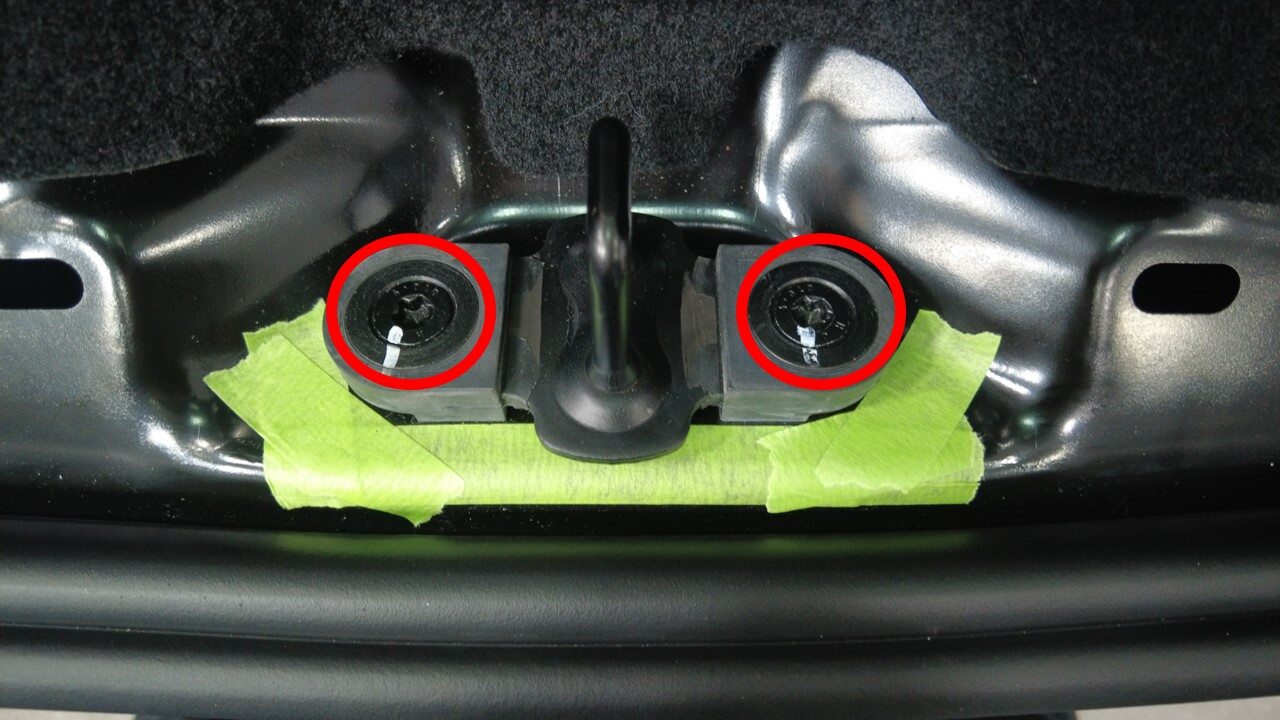

  2. 使用遮蔽胶带标记掀背尾门撞销的位置。

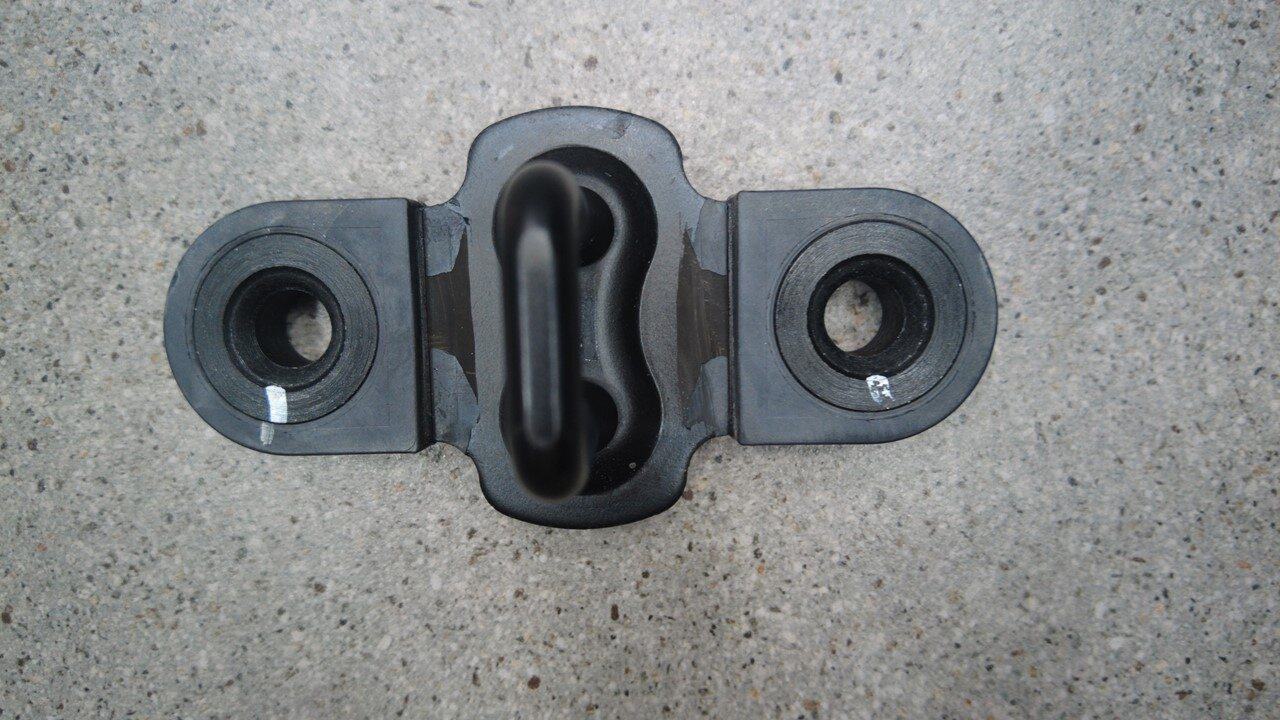

  3. 拆下用于将掀背尾门撞销固定到车身的螺栓(2 个),然后将撞销从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T45 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 将掀背尾门撞销与车身上的遮蔽胶带对齐,然后手动拧紧将掀背尾门撞销固定到车身的螺栓。
  2. 关闭掀背尾门并检查间隙/齐平度。
  3. 打开掀背尾门,按需调节撞销位置。
  4. 重复执行第2和第3步,直至完全对齐。
  5. 安装将掀背尾门撞销固定到车身的螺栓(2 个)。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T45 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  6. 揭下掀背尾门撞销周围的遮蔽胶带。
  7. 安装后备箱门槛饰板。请参阅
